锥齿轮传动减速箱内部结构三维设计

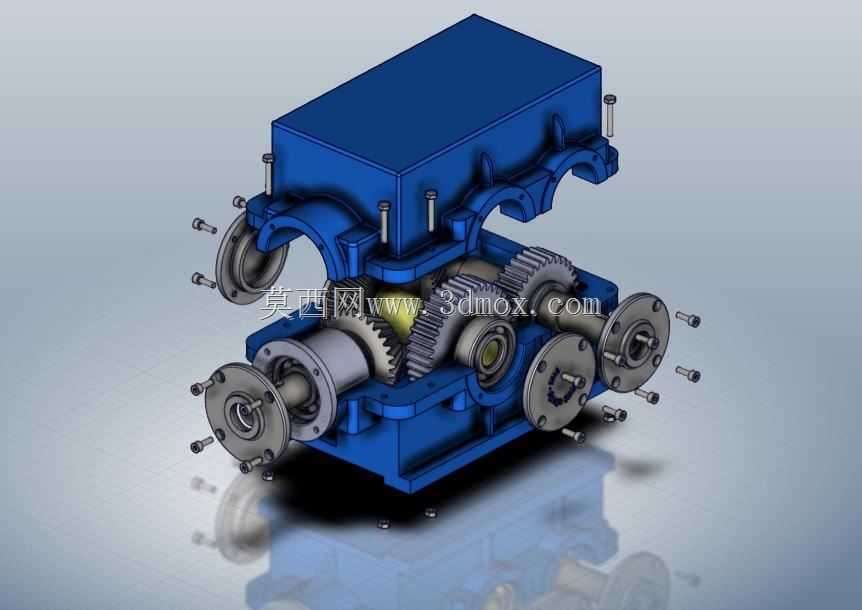

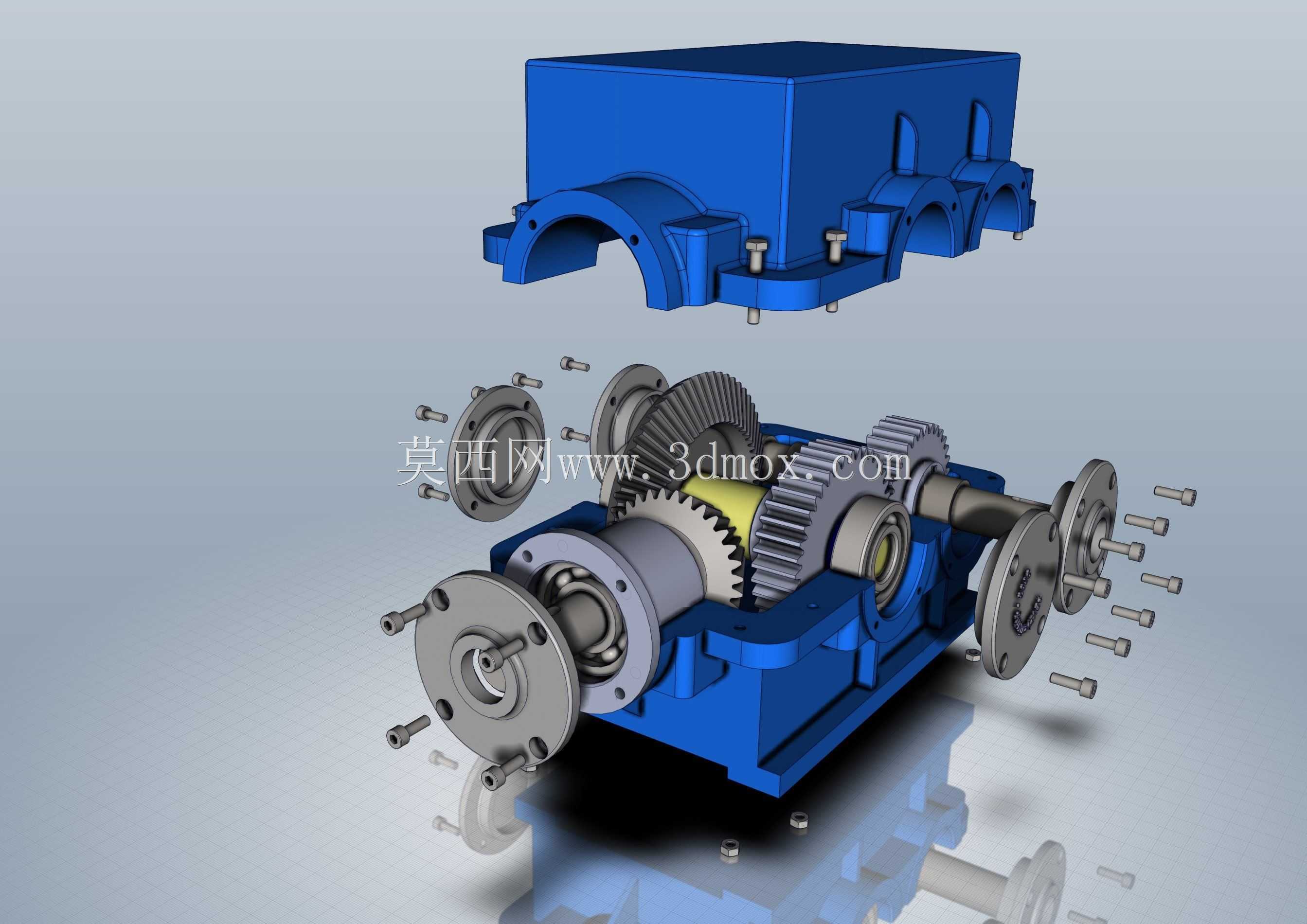

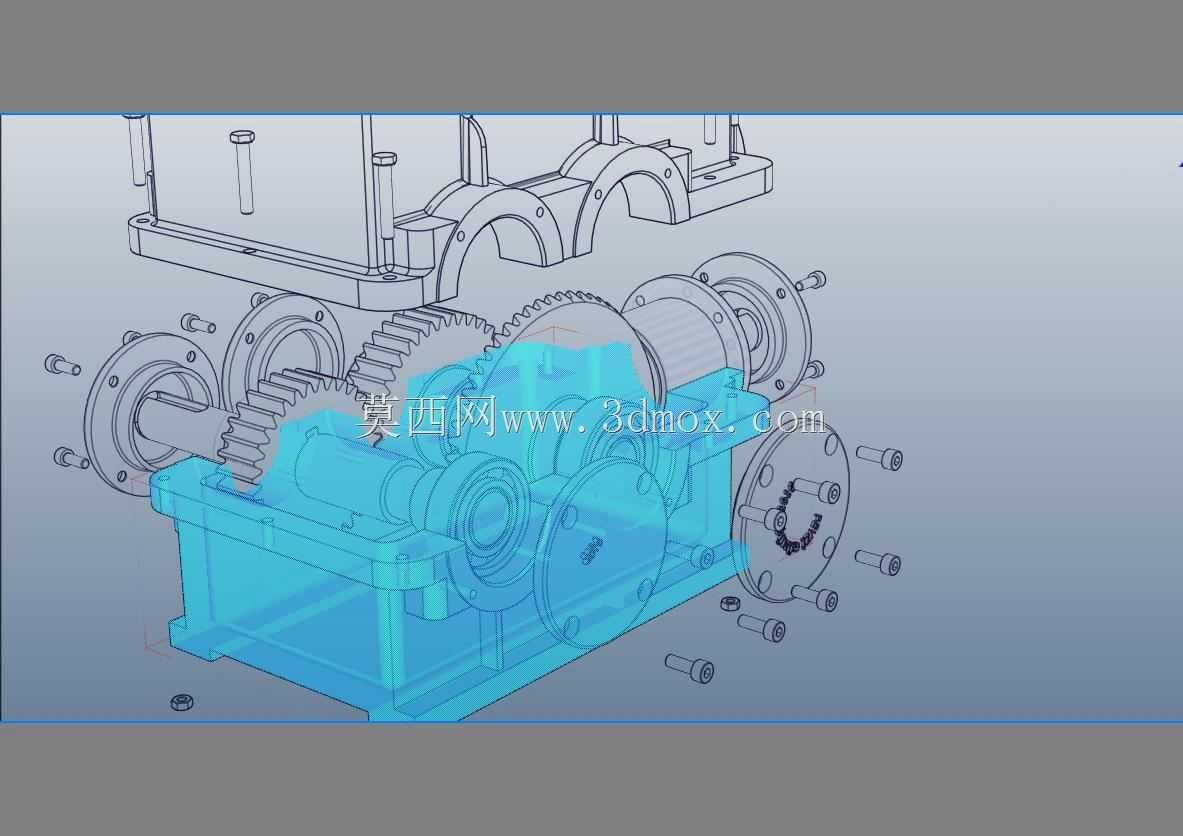

　　从结构设计逻辑来看，整个箱体采用剖分式设计，上下箱盖通过定位销与紧固螺栓完成合箱定位，这种设计的核心考量是装配阶段的便利性——车间装配时可以先将所有齿轮轴、轴承组件预装在下箱体的轴承座孔内，确认齿轮啮合侧隙、轴承预紧量符合装配公差要求后，再扣合上箱盖完成紧固，后续设备运维阶段需要检查齿轮磨损、更换润滑脂或者更换失效轴承时，也无需完全拆解整个箱体与外部连接的轴系，大幅降低现场维护的工作量。这套锥齿轮传动结构的三维建模，完整还原了多级减速箱体的内部传动逻辑与外部安装接口，在工业传动场景中，这类结构常被用于需要改变动力传递方向、同时匹配转速与扭矩输出的设备端，比如输送线的转角驱动单元、中小型工程机械的动力输出端、轻工设备的传动工位，能在紧凑的安装空间内完成动力的90度转向传递，同时通过多级齿轮啮合实现指定减速比的扭矩放大，适配不同工况下的负载需求。

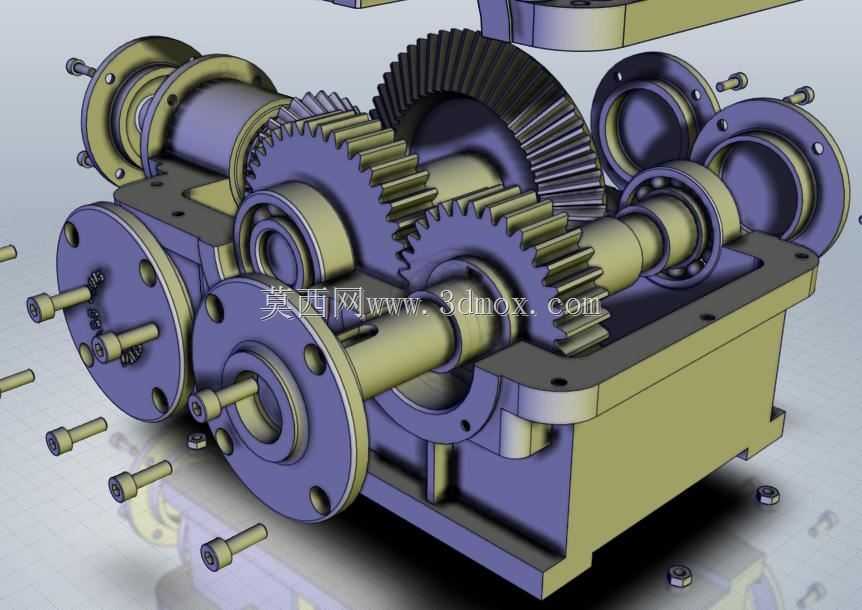

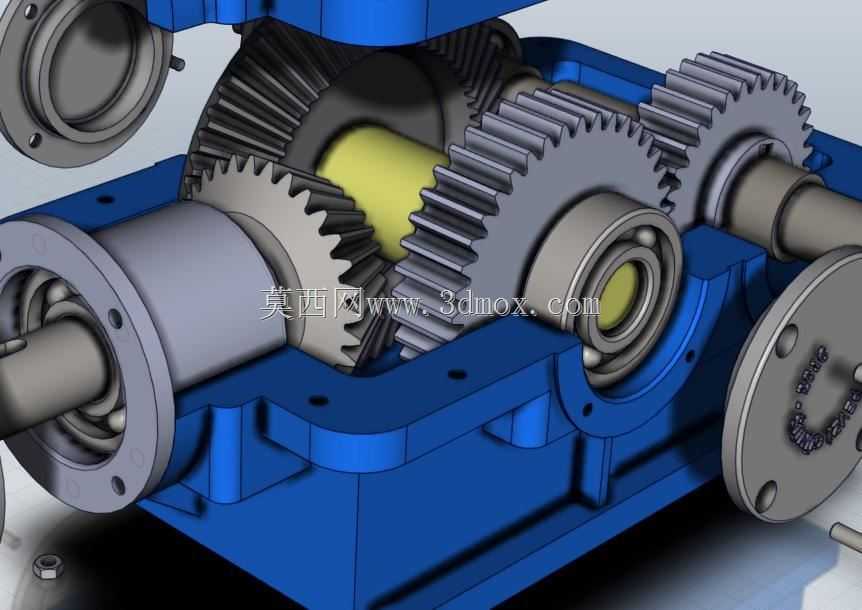

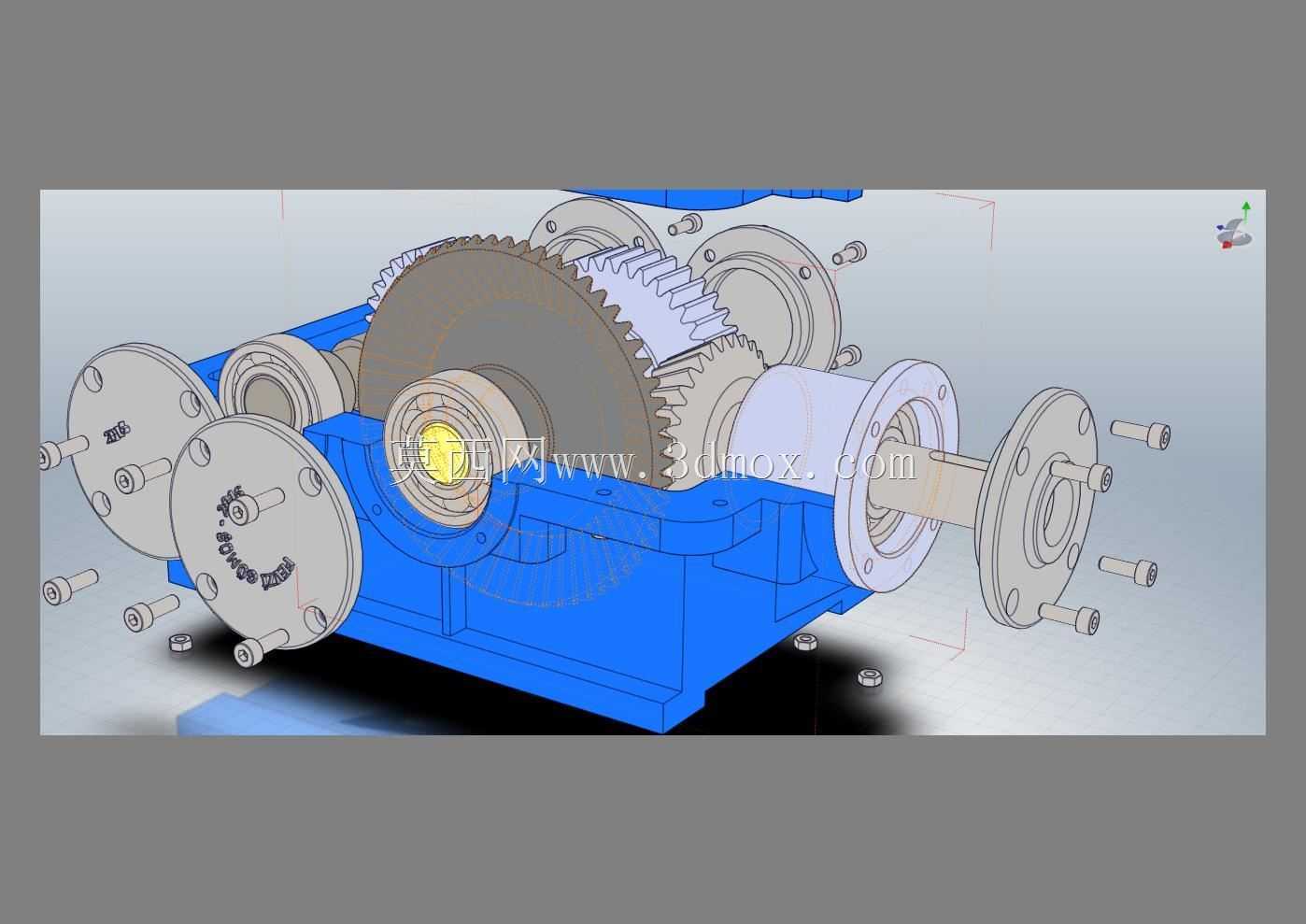

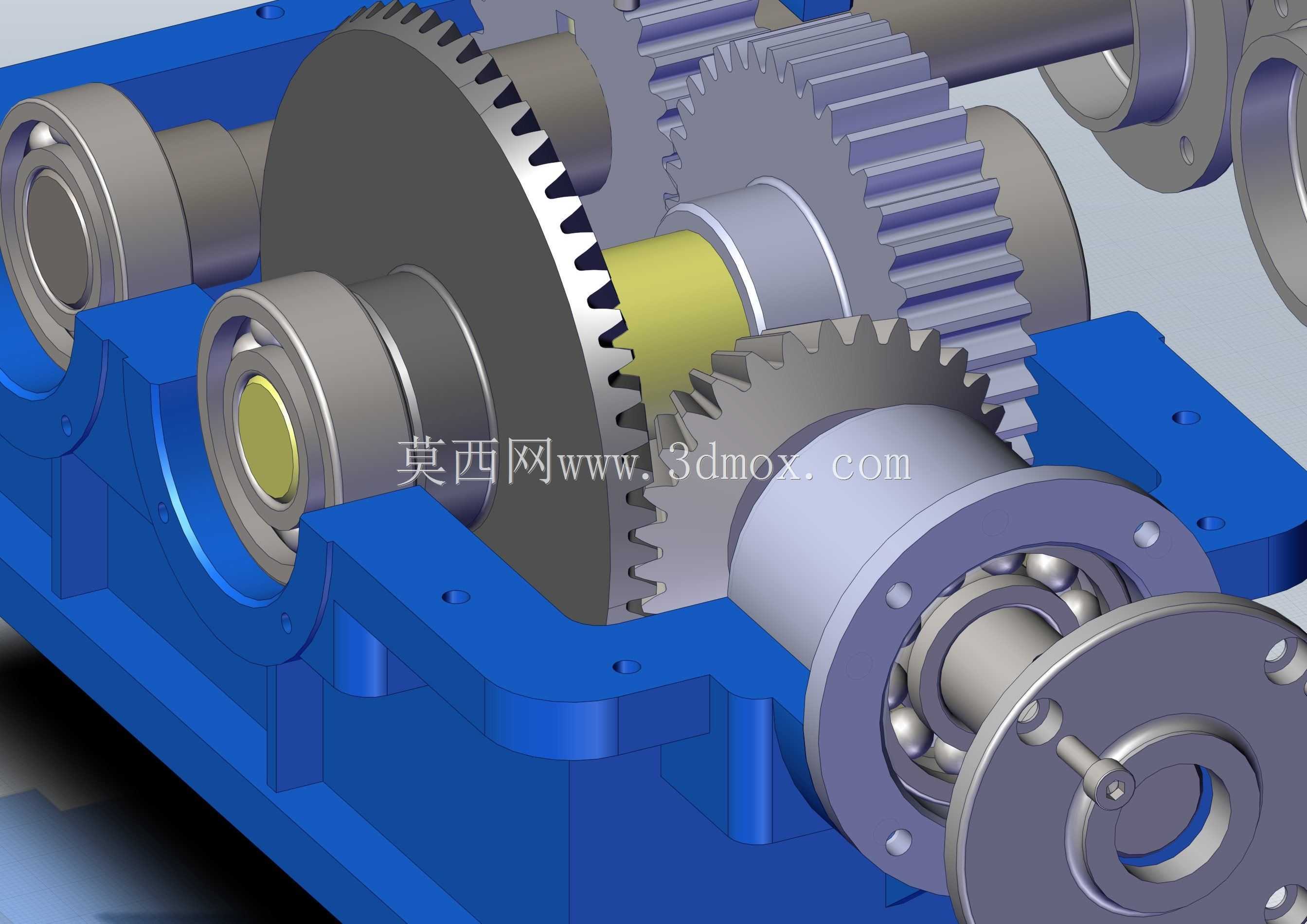

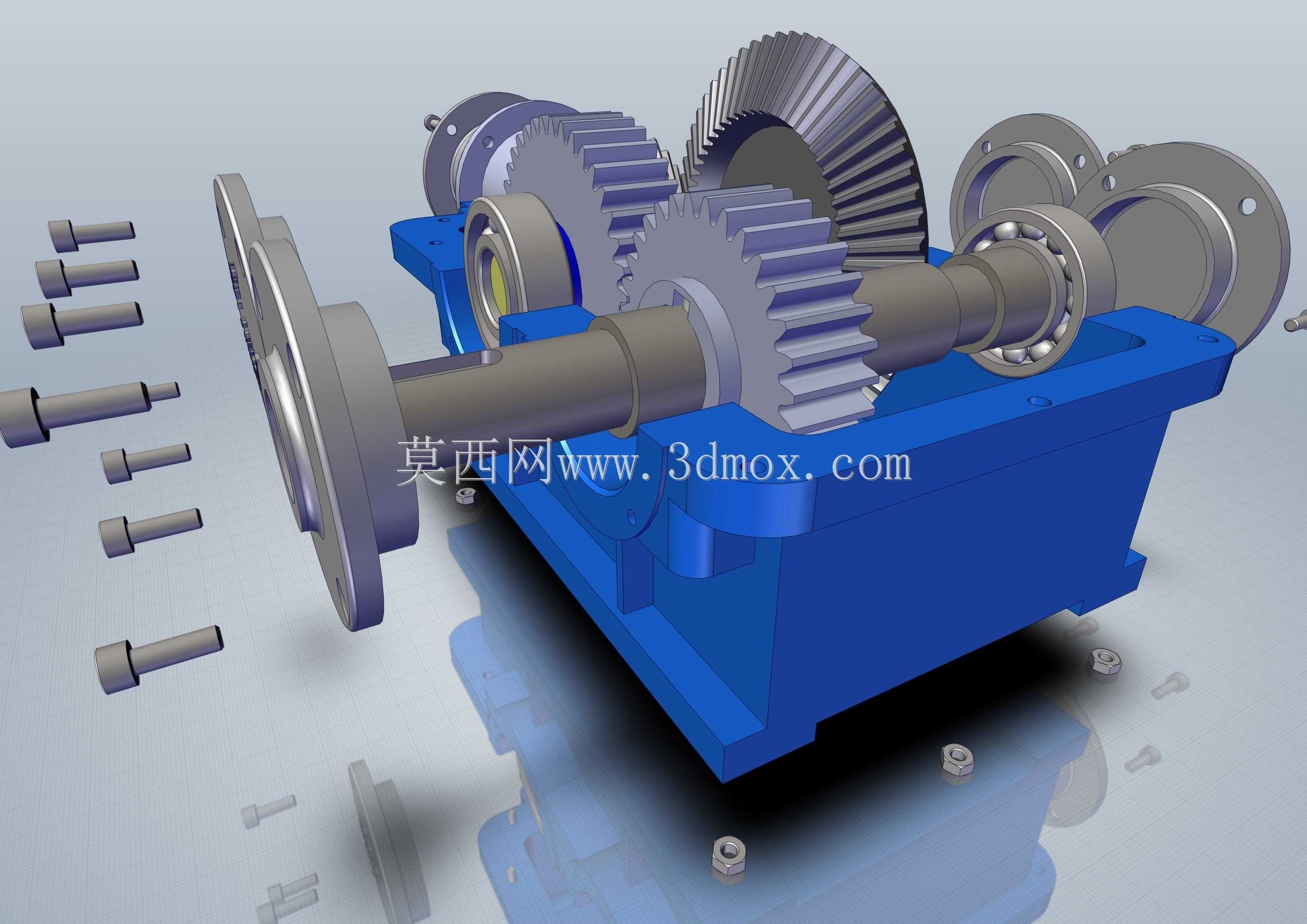

　　内部传动链包含锥齿轮啮合副与圆柱直齿轮啮合副，输入端的锥齿轮副承担动力转向与第一级减速的功能，锥齿轮的齿向参数、啮合接触区位置都经过设计校核，确保满负载运行时齿面接触应力分布均匀，避免偏载导致的局部齿面过早磨损；后续的圆柱直齿轮副承担后续的减速增扭功能，每根传动轴两端都配置滚子轴承支撑，轴承选型匹配对应轴系的径向负载与少量轴向负载，轴承座孔的同轴度公差、轴肩定位尺寸都严格遵循机械设计手册的公差要求，确保轴系高速运转时不会出现窜动、卡滞的问题。

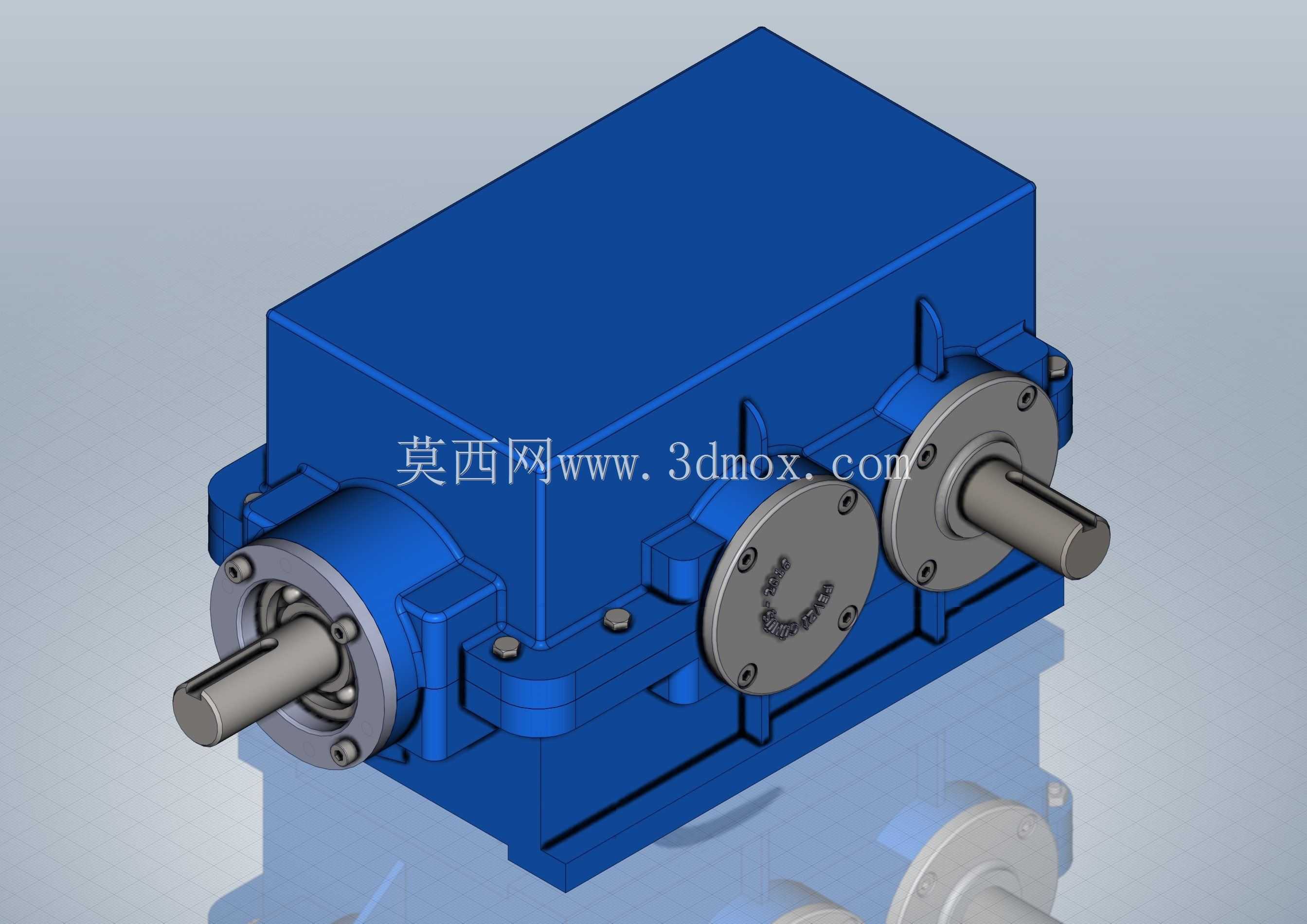

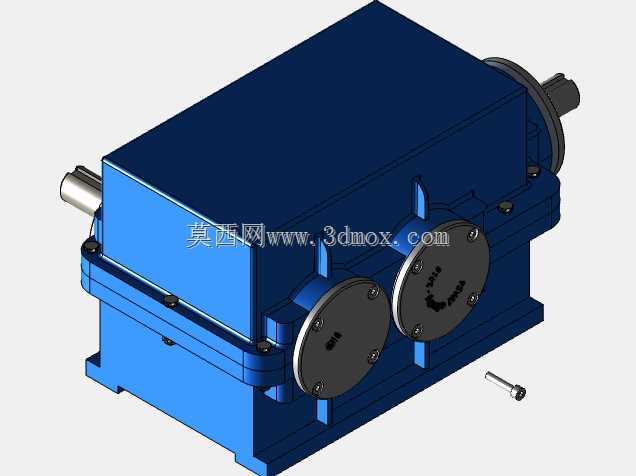

　　箱体外部的各个输出轴端都设计了法兰安装面与密封槽位，装配时可以在密封槽内安装骨架油封或者O型密封圈，避免箱体内的润滑脂泄漏，同时阻挡外部环境的粉尘、切削液进入箱体内部污染润滑介质、加速齿轮与轴承的磨损；箱体底部设计了安装地脚，地脚的螺栓孔间距、孔径尺寸都匹配常用的工业安装支架标准，安装时可以直接通过螺栓将箱体固定在设备机架的安装平面上，不需要额外制作转接板，减少现场安装的加工工作量。从安装边界来看，整个箱体的外形轮廓方正，上部箱盖的吊耳位置（图中可见的顶部螺栓凸台）可以用于装配时的起吊对位，各个输出轴的伸出长度、轴端键槽尺寸都符合对应传动接口的标准尺寸，对接外部联轴器、带轮或者链轮时可以直接选用标准件，无需额外定制轴套。

　　设计过程中对齿轮的润滑路径也做了对应考量，箱体内部的油道预留空间可以保证齿轮运转时带起的润滑脂能够顺利到达各个轴承位置与齿轮啮合面，不需要额外配置复杂的强制润滑系统，适合中低速、中等负载的连续运转工况。在建模阶段，所有零件的配合间隙都按照实际装配公差做了预留，比如轴承外圈与箱体座孔的过渡配合公差、轴承内圈与轴颈的过盈配合公差、齿轮与轴的花键配合间隙都在模型中做了对应体现，结构工程师拿到这套模型后，可以直接在此基础上做适配自身设备的安装接口修改，也可以将其作为传动方案选型的参考，校核不同减速比下的轴系强度、齿轮负载能力，缩短新项目的传动结构设计周期。
