四叶片离心式叶轮结构设计方案

　　这款四叶片叶轮主要适配中小流量离心式流体输送场景，常见于小型清水泵、低压通风机、闭式循环冷却系统的核心做功单元，也可作为小型液力传动装置的动力转换部件使用，在民用给排水、设备散热回路、低压气力输送等工况中承担能量转换的核心作用，将转轴输入的旋转机械能转化为流经叶片间流体的压力能与动能，实现流体的定向增压输送。从结构设计逻辑来看，叶轮采用后向式四叶片布局，叶片数量选取4片是兼顾小尺寸工况下的流道宽度与水力效率的折中方案，相比多叶片叶轮，四叶片结构的流道过流截面更宽，对流体中混入的微小固体杂质容忍度更高，不易发生流道堵塞，适合输送含少量细小颗粒的低压流体，同时更少的叶片数量也降低了旋转过程中的叶道涡产生概率，在低比转速工况下运行稳定性更优。

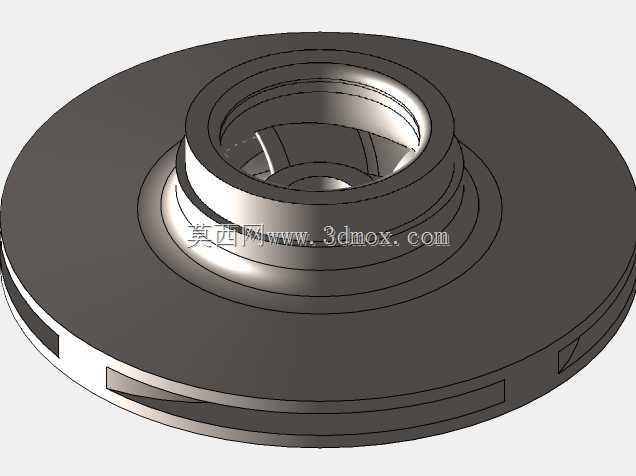

　　叶轮整体为盘式结构，中心设置阶梯式轴孔，轴孔的阶梯结构一方面用于匹配转轴的定位轴肩，实现轴向安装位置的精准限位，避免运行过程中叶轮发生轴向窜动，另一方面阶梯孔的不同直径段可分别适配不同直径的动力输出轴，提升部件的通用适配性，轴孔内壁预留有键槽安装位，可通过平键实现与转轴的周向固定，传递额定扭矩，避免高速旋转时叶轮与转轴发生相对滑转。叶轮的前盘与后盘采用等厚度圆弧过渡设计，后盘与中心轮毂为一体化结构，保证整体结构刚度，降低高速旋转时的结构形变，前盘的锥面弧度匹配流体进入叶道后的流向角，减少流体进入叶道时的冲击损失，提升入口处的流动效率。

　　叶片为空间扭曲型面，从轮毂处的入口端到轮缘处的出口端，叶片安装角沿径向逐渐变化，入口段的安装角匹配流体的预旋角度，保证流体无冲击进入叶道，出口段的安装角经过水力计算优化，控制流体离开叶轮时的圆周速度分量，在保证额定扬程的前提下降低出口处的流动紊流损失，叶片与前后盘的连接位置采用小圆角过渡，避免应力集中，同时减少流道内的流动死区，降低局部涡流带来的能量损耗。从安装边界来看，叶轮的轴向总尺寸控制在适配常规小型泵体的内腔长度范围内，轮缘外径与泵壳的内壁间隙控制在合理区间，间隙过小会增加加工装配难度，运行时易发生轮缘与泵壳的刮擦，间隙过大则会增加容积损失，降低整体输送效率，中心轴孔的轴向长度满足与转轴配合面的长度要求，保证扭矩传递的可靠性，轴孔端面设置有沉孔位，可用于安装轴端挡圈，实现叶轮的轴向锁紧，防止运行过程中受流体轴向力作用发生位移。

　　在实际选型适配时，需要注意该叶轮的额定转速匹配区间，避免超转速运行导致叶片承受过大离心应力发生结构损坏，同时其过流特性适配的流体粘度范围有限，不适合输送高粘度流体，高粘度流体会大幅提升叶道内的摩擦损失，降低运行效率甚至出现过载情况。设计过程中针对叶片的型面做了加厚处理，叶片根部与轮毂、轮盘的连接位置做了圆弧加强，保证在额定工况下长期运行的结构强度，避免出现叶片疲劳断裂的问题，整体结构采用一体化成型的工艺可行性设计，适合通过铸造或者数控铣削加工实现，加工过程中需要做动平衡校正，降低高速旋转时的振动量，保证配套设备运行的平稳性。
