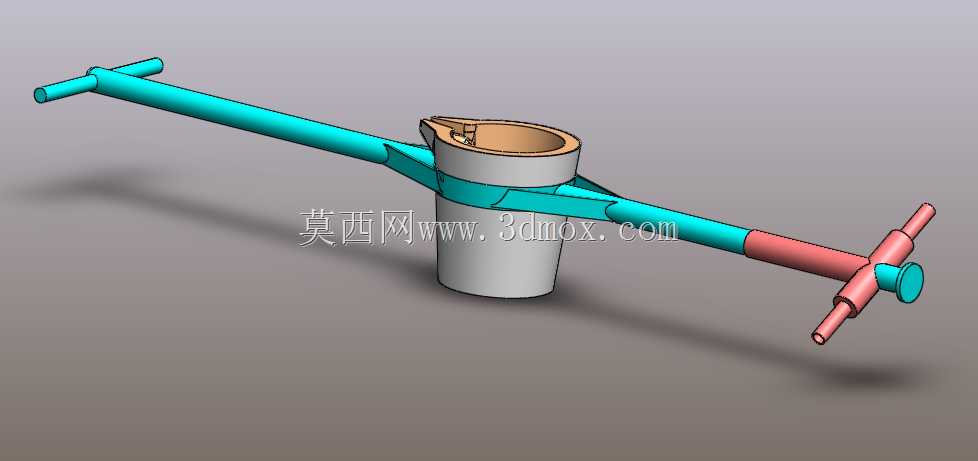

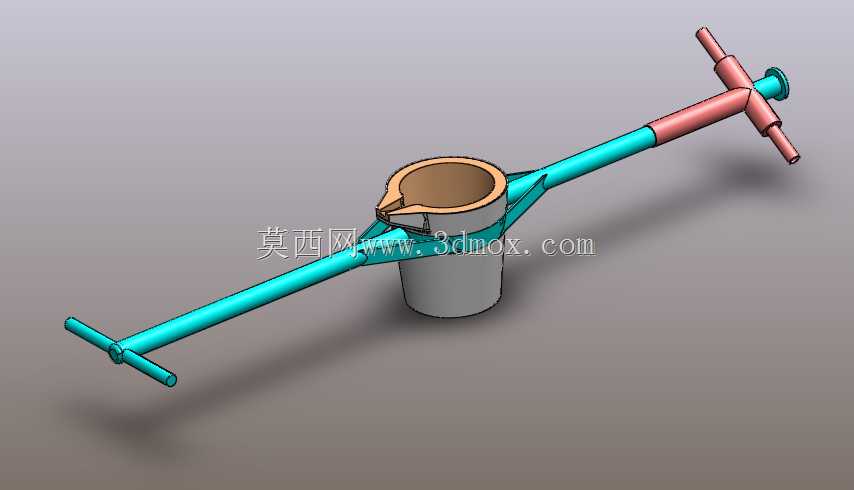

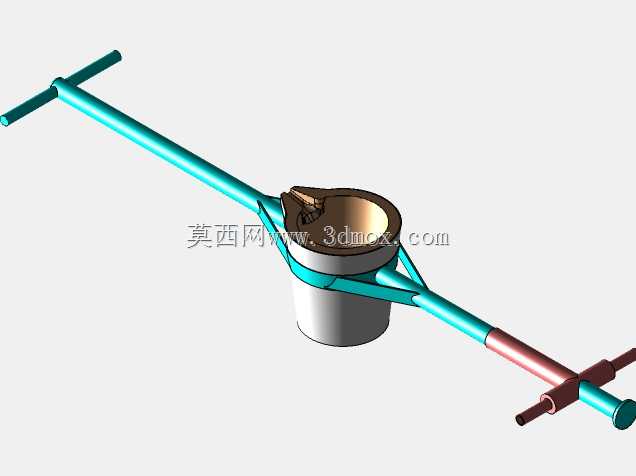

铸造车间50kg容量手动操作钢水浇包

在中小批量铸铁、有色合金铸件的生产场景里，这类手动操作的钢包是地面造型工位旁最常见的浇铸工装，适配单包50kg熔融金属的转运与浇铸作业，刚好匹配小型工频炉单次出水量、以及100kg以下中小型砂型组的浇铸需求，不需要配套天车辅助就能完成从炉前接水到型腔内浇铸的全流程操作，对厂房层高、起重配套的要求极低，适合小型铸造车间、机修厂附属铸造工段、院校铸工实训场地这类场景使用。整套结构的核心承托部件是中间的桶状包体，采用带锥度的直筒设计，上宽下窄的结构一方面方便承接炉口流出的金属液，减少接水过程中的飞溅洒漏，另一方面在浇铸完成后便于清理内壁残留的金属渣、挂附的耐火涂层，日常维护时工人可以直接从包口伸入工具铲除结渣，不需要额外设计可拆卸包底结构。包体外侧的环形箍带直接和两侧的长操作杆刚性连接，箍带的位置经过重心匹配设计，空载与满载状态下的回转中心都落在箍带轴线附近，工人握持操作杆时只需要施加很小的翻转力矩就能控制包体倾转角度，精准调节金属液的流出速度，避免浇铸时流量过大冲坏砂型、或是流量过小导致冷隔缺陷。两侧的操作杆做了长度差异化设计，较长的主操作杆供主控工人握持，控制倾转方向与角度，较短的副操作杆供辅助工人扶稳，配合调整包体的水平位置，对准砂型的浇口杯，杆身末端的横向握把符合人工力学操作角度，长时间握持作业也不容易出现脱手打滑的情况。包体上口设置的挡渣结构可以在倾转浇铸时挡住浮在金属液表面的熔渣，避免渣子随金属液进入型腔造成夹渣缺陷，不需要额外工人持挡渣耙操作，减少浇铸工位的人员配置。整套结构的安装边界完全围绕人工操作尺度设计，操作杆展开后的总宽度控制在两人配合操作的合理间距内，包体高度适配站立操作的抬升高度，不需要额外架设操作平台，放置在地面就能直接接水、抬运、浇铸，转场时两名工人就能抬着转移工位，适配多品种小批量生产时灵活换线的需求。包体的内壁预留了足够的耐火材料涂抹厚度空间，日常使用前需要在内部搪抹耐火泥并烘干，避免高温金属液直接接触金属包体造成烧穿，结构上没有复杂的传动、锁紧部件，故障点极少，日常只需要检查箍带与操作杆的连接焊缝有没有开裂、握把有没有松动就能满足安全生产要求，在无电力配套的野外临时浇铸场景也能正常使用。
