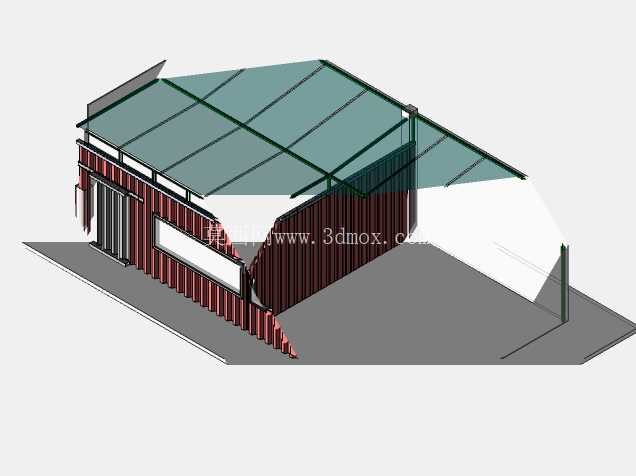

波纹钢板装配式户外会议空间结构设计

　　该结构以工业余料波纹钢板为核心围护材料，适配厂区临时会议、户外项目研讨、工地现场办公等场景，解决传统临时会议室搭建周期长、材料浪费多、拆装复用性差的实际问题。整体采用模块化拼接思路，主体围护结构利用波纹钢板的纵向结构强度，无需额外增设大量竖向龙骨即可实现侧墙抗风承载，单块波纹板通过侧边折边咬合配合自攻钉与底部地梁、顶部檩条固定，安装时无需大型吊装设备，3-4名作业人员可在单日完成主体结构拼装。侧墙预留的通长采光窗采用嵌入式安装设计，窗框直接与波纹板折边处的附加方管龙骨连接，避免在波纹板板面大面积开孔破坏结构整体性，窗下沿距离室内完成面高度设置为900mm，符合日常伏案坐姿的视线高度要求，同时避免户外地面杂物飞溅对窗体的冲击。

　　顶部围护采用半通透采光板材，通过纵横布置的C型檩条承托，檩条跨度控制在1.8m以内，匹配常规采光板的抗弯承载能力，顶面设置5%的单向排水坡度，坡向结构后侧无出入口区域，避免雨天出入口处形成水帘影响通行。结构出入口设置在短边侧，采用双开推拉门设计，门体同样采用波纹钢板制作，配套上挂式滑轨，底部不设凸出地面的轨道，避免绊倒通行人员，同时适配小型工具车、资料架的进出需求。室内净空高度在入口处设置为2.8m，向内侧逐步抬升至3.2m，既保证顶面排水坡度的实现，也让室内空间不会产生压抑感，波纹板内侧无需额外做装饰面层，利用工业材质本身的质感适配工程类场景的使用氛围，减少装修材料的投入。

　　结构底部采用型钢焊接的整体地梁框架，地梁下方设置可调节高度的支撑脚，适配户外不平整的硬化地面，无需做大面积混凝土基础，拆装后可快速转移至其他场地重复使用，所有连接节点均采用标准件连接，无现场焊接工序，降低现场安装的动火作业风险。从结构受力角度看，波纹钢板的波高设置为35mm，波距125mm，侧墙可承受基本风压0.4kN/㎡的荷载，满足多数非台风地区户外临时建筑的抗风要求，顶面檩条采用100502mm的C型钢，可承受0.3kN/㎡的雪荷载，适配大部分温带地区的户外使用条件。

　　结构的安装边界要求场地为硬化平整地面，单块场地尺寸不小于6m*4m，周边无高空坠物风险，地梁支撑脚的调节范围为0-50mm，可抵消地面局部的微小高差，若场地高差超过50mm，需提前用垫块对支撑点位置做找平处理。该结构没有复杂的异形曲面构件，所有零部件均可采用常规钣金加工工艺制作，板材下料后通过折边、冲孔即可完成预制，现场装配无需专用工装，普通作业人员参照装配示意图即可完成组装，拆卸后所有构件可打包堆叠运输，单套结构的运输体积仅为组装后体积的1/8，大幅降低跨区域转运的物流成本。在实际使用中，该结构除作为会议空间外，也可通过调整内部布局作为临时工具存放点、户外值班岗亭、小型物料展示区使用，围护板材可根据使用场景更换为冲孔板、保温夹芯板等不同材质，适配不同的通风、保温需求，整体框架无需做结构性改动，具备较强的场景适配灵活性。
