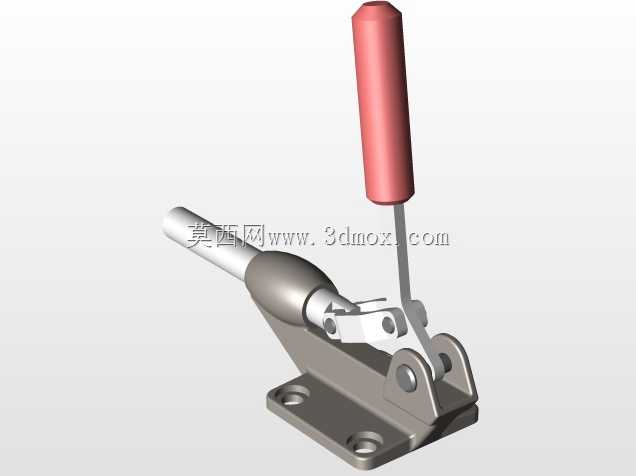

立式手柄操作快速夹钳压紧机构

这款手动快速压紧机构，是工装夹具领域应用极广的标准快夹构件，在焊接工装、装配工位、检具定位、木工治具、小件加工夹持场景中随处可见，核心作用是通过肘节机构的死点锁止特性，实现工件的快速压紧与松脱，相比传统螺栓压紧，操作效率能提升数倍，单次压紧动作仅需扳动手柄即可完成，无需反复拧动紧固件。从结构设计逻辑来看，该机构采用立式扳动操作布局，操作手柄套有防滑绝缘握套，握持施力时贴合手掌发力角度，长时间操作不易产生手部疲劳。底部为带两个安装孔的平直安装座，安装孔位适配常规M6或M8的内六角螺栓，可直接固定在工装基板、工作台面或者专用治具架上，安装座的底面做了铣平处理，保证安装后整体机构的垂直度，避免压紧时出现偏斜导致的压合力不均。核心的连杆肘节结构是整个夹钳的功能核心，当手柄扳动到竖直锁止位置时，连杆节点刚好越过机构死点，此时即使压紧端受到工件的反向顶推力，机构也不会自行松脱，锁止状态下的保持力稳定，不会因为设备振动、工件受力形变出现松夹问题。前端的压杆为可调节式结构，能够根据被压紧工件的实际高度，调整压头的伸出长度，适配不同厚度的工件装夹需求，压杆端部可搭配橡胶压头或者金属压头，避免硬质压头刮伤工件表面，针对非金属件或者表面光洁度要求高的加工件，也能保证装夹过程不损伤工件外观。在实际产线应用中，这类夹钳常成对或者多组配合使用，在PCB板焊接工装、小型钣金件折弯定位、木制品胶合压紧、电子元件装配固定等工位，能够快速完成工件的装夹定位，减少装夹辅助时间，提升单工位的作业效率。设计建模时，需要重点关注各铰接销轴的配合间隙，既要保证手柄扳动时无卡滞，也要避免间隙过大导致的压紧晃动，同时要核算死点位置的过盈角度，保证锁止可靠的同时，不会因为过盈量过大导致松脱时需要施加过大的操作力。整个机构的外形轮廓紧凑，安装后占用工作台面空间小，不会与周边的作业工具、加工部件产生干涉，在狭小的工装空间内也能灵活布置。
