法兰式筒型锁紧卡盘结构三维设计

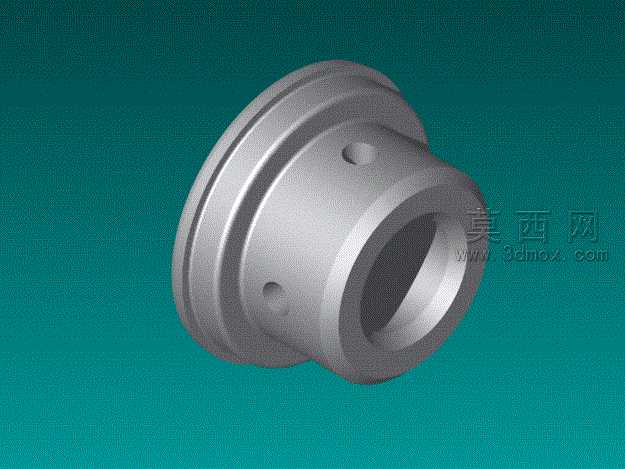

本作品为法兰式筒型锁紧卡盘的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以旋转特征生成卡盘的主体回转基体，精准还原了一端带多层凸缘法兰、另一端为内孔承插筒身的基础轮廓，法兰端的多层台阶结构严格按照工装卡盘的安装定位尺寸设计，保证与配套设备安装面的贴合精度。筒身侧壁的径向定位孔采用拉伸切除特征完成，孔位沿圆周方向均匀排布，孔口做了微小倒角处理，既消除加工锐边，也避免装配时刮损配套锁紧销件。内孔部分根据卡盘的装夹需求设计了阶梯式承插结构，不同内径段的衔接处做了过渡圆角处理，减少应力集中的同时优化了工件装入时的导向性。材质配置上为模型赋予了哑光金属钢材质，调整了金属粗糙度与反射参数，还原了钢制机械零件经过精加工后的表面质感，法兰端面与筒身外圆的材质反光度做了差异化处理，模拟出外圆精磨、端面车削的不同加工纹理效果。渲染阶段采用深青色渐变背景突出金属零件的轮廓，通过三点布光方案分别设置主光源、补光与轮廓光，主光源从侧上方投射，清晰展现零件外圆的曲面弧度与侧壁孔位的凹陷结构，补光弱化阴影区域的死黑问题，轮廓光打亮法兰边缘的多层台阶结构，让零件的层次结构更具立体感。设计思路上，该卡盘针对轴类零件的锁紧装夹需求开发，法兰端的多层凸缘既可以提升安装时的连接刚性，也能作为轴向定位的基准面，侧壁的径向孔用于穿装锁紧销，通过径向施力实现对插入内孔工件的抱紧固定，整体结构紧凑无冗余特征，所有尺寸参数均可直接关联工程图导出，能够直接用于后续的加工生产环节，模型的特征树保留了完整的建模步骤，方便后续根据不同装夹尺寸需求修改参数，快速衍生出适配不同轴径的同系列卡盘产品。
