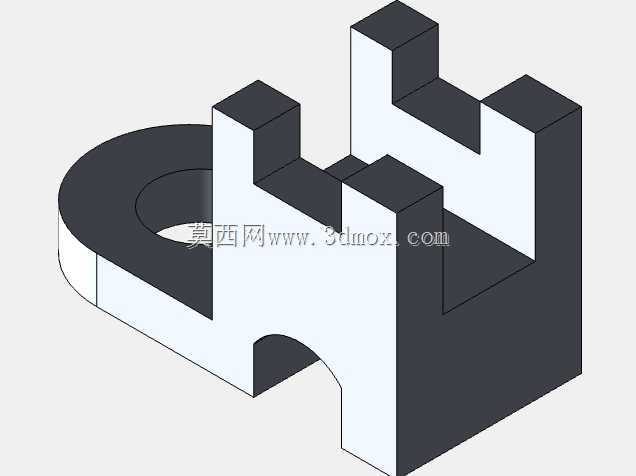

带U型槽与侧孔凸台等距结构练习件

　　日常做结构建模练习时，这类等距结构件是非常典型的拉伸特征综合训练载体，很多刚接触实体建模的工程师，都会通过这类零件熟悉切除与凸台命令的配合逻辑。从实际应用场景来看，这类带U型开口、侧置通孔、底部半圆拱缺口的结构，常作为小型工装的定位卡块、输送线侧边的导向挡块，或是小型电气柜内的绝缘安装支架使用，尤其在需要卡入圆柱类杆件、同时预留走线或穿装螺栓空间的工位上，这类结构的适配性很强。

　　从功能特性上拆解，零件顶部的H型凸台并非装饰结构，两侧的凸起块可以形成限位挡边，当零件作为卡接件使用时，两个凸起刚好嵌入配套件的凹槽内，避免装配后出现周向转动；侧面的通孔为等直径光孔，可直接穿装M4或M5的圆柱销，实现零件与安装基座的快速定位，不需要额外加工沉孔，适合对装配效率要求较高的快换工装场景；底部的半圆拱形缺口，一方面是为了避让安装面上的圆柱凸台，减少装配时的干涉问题，另一方面也能在不降低结构强度的前提下减少零件整体重量，对于批量使用的非金属材质件来说，还能适当降低原料损耗。

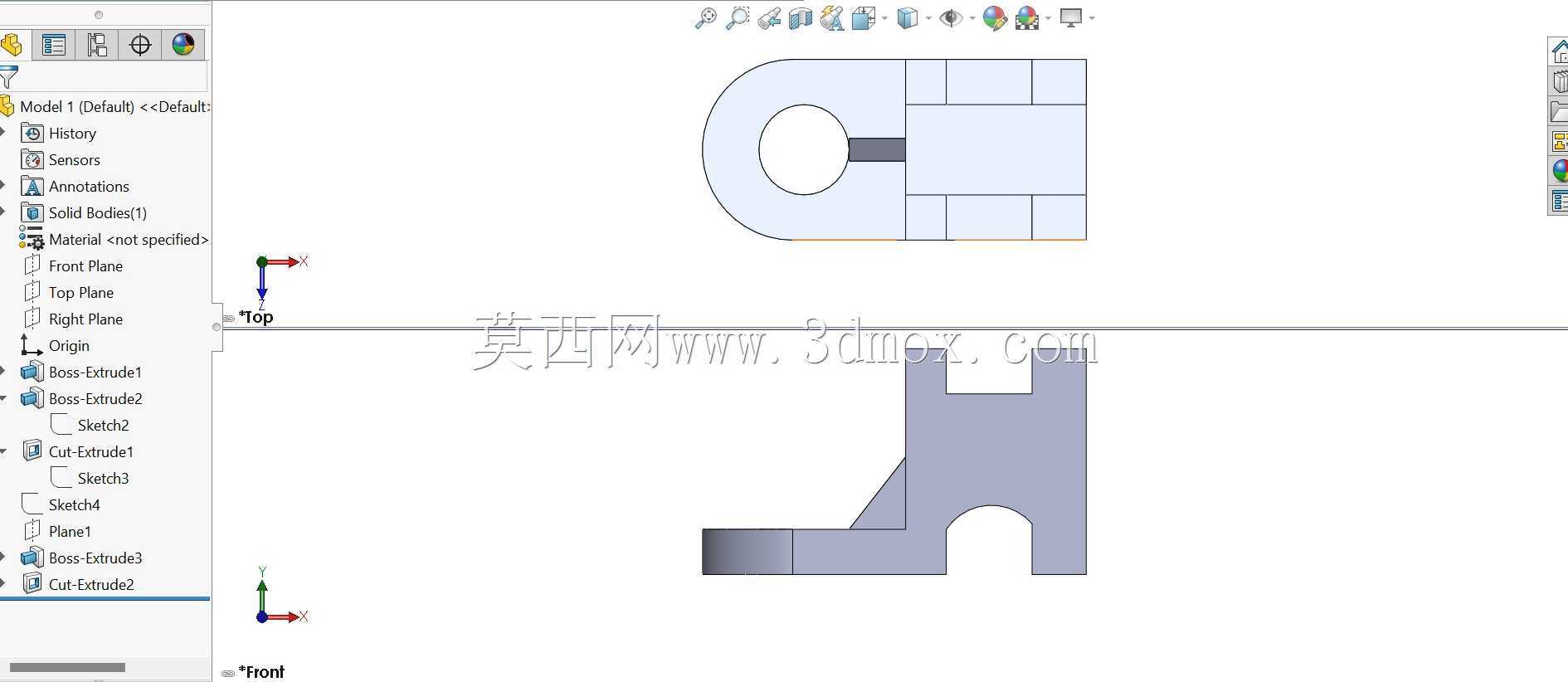

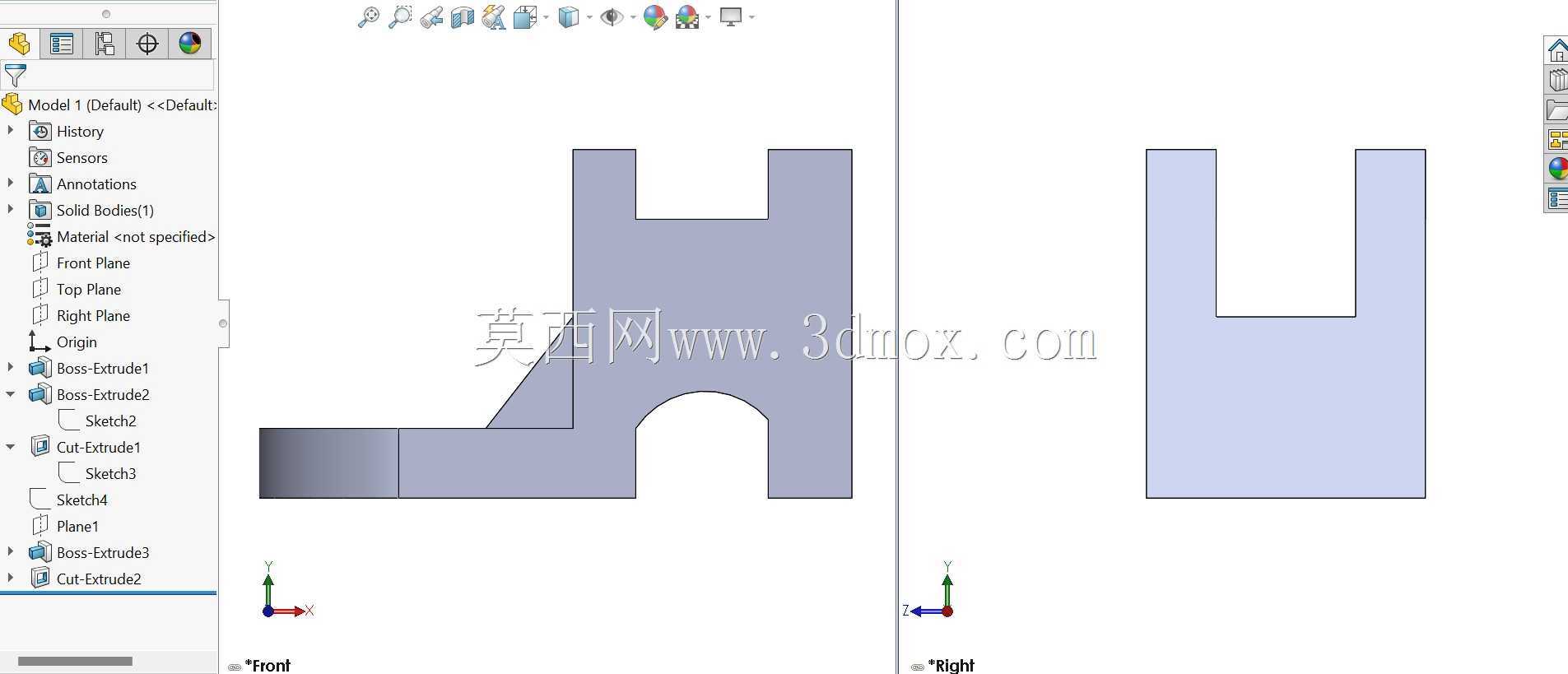

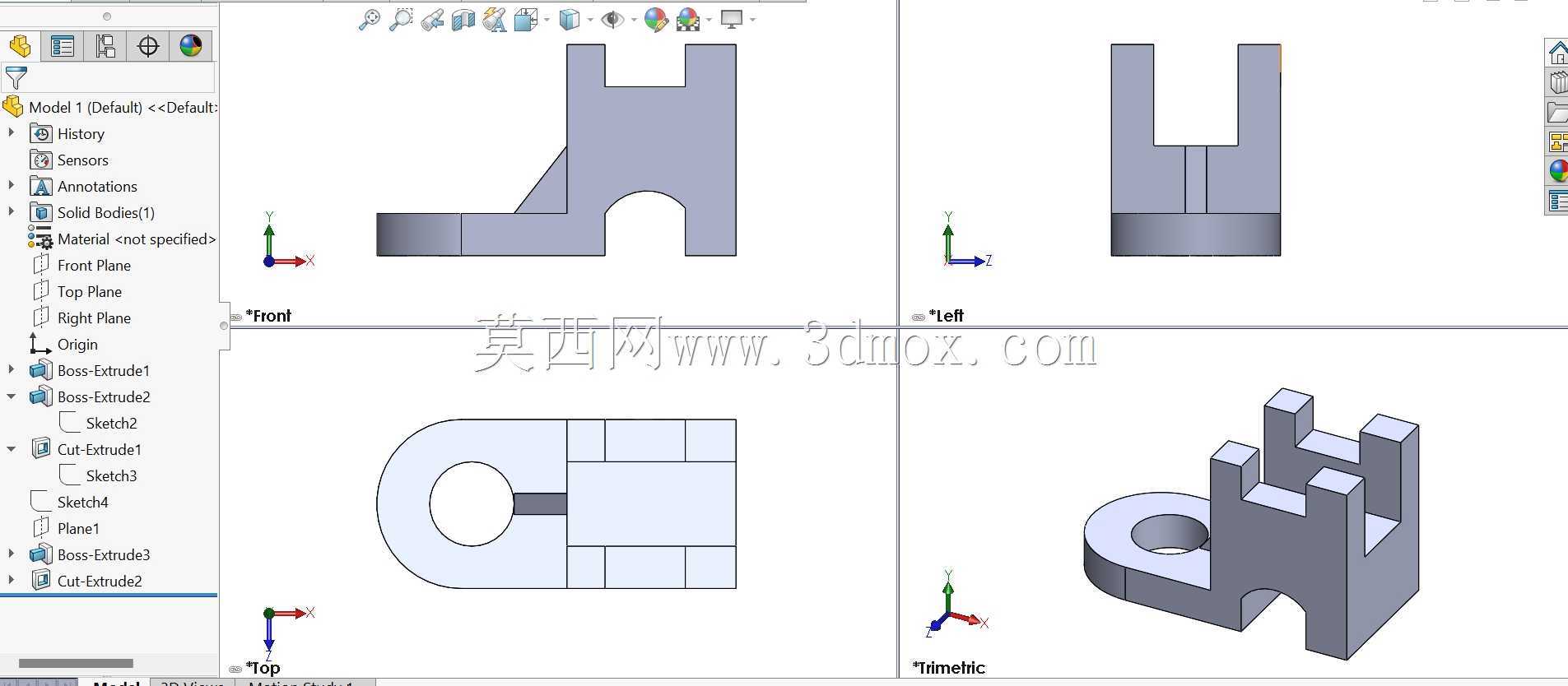

　　设计思路上，整个零件完全采用对称等距逻辑构建，所有凸台的拉伸高度、切除特征的深度都保持统一的等距参数，没有复杂的曲面特征，非常适合练习拉伸凸台、拉伸切除的基础操作，同时能帮助建模者理解特征顺序对最终模型的影响——如果先做顶部的U型切除再做两侧凸台，很容易出现特征报错，正确的顺序应该是先拉伸出整体的方块基体，再依次切除底部拱槽、侧面通孔、顶部U型开口，最后添加两侧的小凸台，这样每一步的特征参考都不会丢失，后续修改参数时也不会出现特征断裂的问题。

　　从安装边界来看，零件的整体外轮廓为规则矩形块，长宽尺寸控制在常规小型安装件的适配范围内，安装时不需要预留太大的操作空间，侧面通孔的中心距与底部拱槽的中心保持同轴，装配时可以直接以拱槽为定位基准对齐安装面的凸轴，再穿入销钉即可完成固定，整个装配过程不需要复杂的调平操作。零件的所有棱边都做了极小的倒角处理，避免装配时划伤操作人员，同时也能减少应力集中，在承受轻微侧向冲击时不会出现棱边崩裂的问题。

　　很多初学者在做这类练习件时，容易忽略特征的等距约束，比如两侧凸台的偏移距离不一致、顶部U型槽的中心与基体中心偏离，最终导致零件无法与配套件适配，这也是这类练习件想要传递的核心建模逻辑：所有对称结构都要优先建立中心基准，所有切除特征都要以基准面为参考标注尺寸，而不是随手拖动特征位置，只有养成基准优先的建模习惯，后续做复杂装配体时才不会出现尺寸链混乱的问题。另外这类结构在实际加工时也非常友好，不管是采用机加工还是3D打印，都不需要特殊的工装夹具，普通的三轴设备就能一次装夹完成大部分特征加工，侧面的通孔也不需要翻面加工，能有效控制加工成本，这也是这类等距结构在小型非标工装中被广泛应用的原因之一。
