六边形镂空圆柱筒体结构设计

项目分类:变压器/电感器 发布时间:2024-12-29 ID:874043
  • 六边形镂空圆柱筒体结构设计
  • 六边形镂空圆柱筒体结构设计
  • 六边形镂空圆柱筒体结构设计

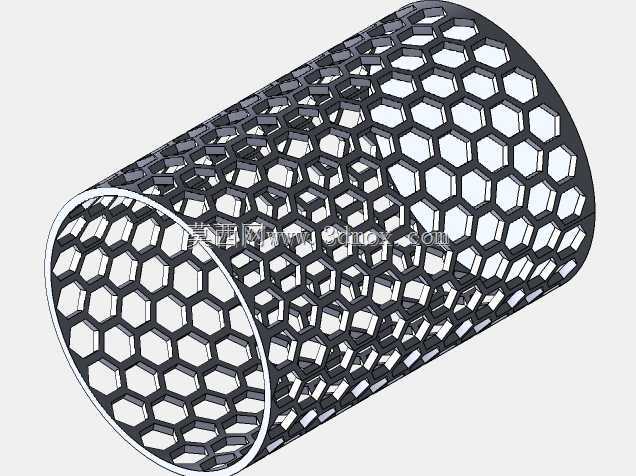

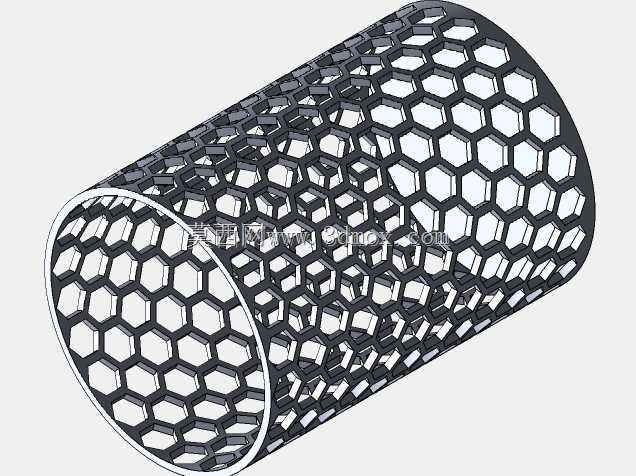

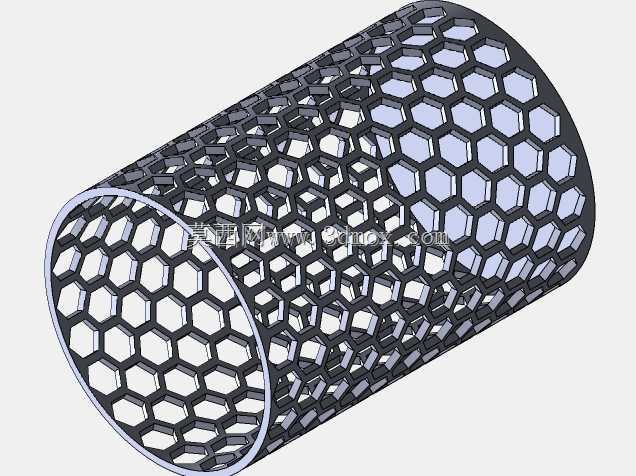

  这款带六边形镂空的圆柱筒体结构,在电力配套散热构件、流体整流部件、轻量化防护外罩等场景中都有广泛的适配空间。从实际工程使用角度看,这类结构最核心的优势是在保证筒体整体径向支撑强度的前提下,最大化提升通透率,降低整体自重,同时兼顾流体穿过时的整流效果,避免直通孔带来的紊流问题。

  设计阶段首先要确定筒体的基础安装边界,常规适配场景下,筒体的轴向长度与外径比例控制在2:1到3:1区间时,整体抗形变能力最优,两端预留10-15mm的无镂空实心安装边,用于和端盖、对接法兰做配合,安装边的厚度比镂空区域的筋条厚度厚1.5倍,避免装配锁紧时出现端部开裂的问题。六边形孔的排布采用正蜂窝交错布局,相邻孔共用筋条,这种布局相比方形孔、圆形孔的同开孔率结构,筋条的受力连续性更好,径向承压能力能提升30%以上,不会出现应力集中在孔角的断裂风险。

  筋条的宽度设计需要匹配实际使用场景的载荷要求,如果是作为变压器等发热设备的散热外罩,筋条宽度可以控制在1.5-2mm,在保证结构强度的同时,让开孔率达到70%以上,保证空气对流的顺畅,热量可以快速通过镂空区域散出,不会在筒体内部形成积热区;如果是作为流体管路中的整流筒,筋条宽度可以适当加宽到2.5-3mm,提升抗流体冲击的能力,六边形孔的内切圆直径控制在8-12mm,既可以打散大尺度的紊流涡团,又不会产生过大的流体阻力。

  建模过程中需要注意镂空区域的曲面过渡,所有筋条的棱边都做R0.5的圆角处理,一方面是避免加工后出现锐边割手的问题,另一方面是减少应力集中点,提升构件的疲劳寿命,尤其是在有振动的使用场景下,圆角处理能让筋条的抗振性能提升不少。筒体的壁厚和筋条宽度保持一致,采用等壁厚设计,不管是采用3D打印加工、钣金冲孔卷焊加工还是注塑成型,等壁厚结构都能更好的控制加工变形,避免出现壁厚不均导致的缩痕、焊接变形等问题。

  实际安装时,两端的实心安装边上可以均匀布置3-4个安装孔,或者直接设计成止口结构,和对接部件做插接配合,安装公差控制在H7/h6的间隙配合区间,既保证装配的便利性,又不会出现过大的装配间隙导致的晃动。如果是用于有防护需求的场景,六边形孔的内切圆直径需要控制在6mm以内,防止手指等异物伸入内部接触带电部件或者运动部件,满足IP2X的防护等级要求。

  从结构优化的角度看,这类蜂窝镂空筒体还可以根据实际载荷分布做差异化设计,比如筒体中部受力较大的区域,筋条宽度适当加宽,靠近两端的区域筋条宽度适当收窄,在保证整体强度的前提下进一步降低自重;如果是用于散热场景,还可以在筋条表面设计微小的散热凸点,增加散热面积,提升热交换效率。需要注意的是,镂空排布时要保证整个圆周方向的孔位对称,避免出现质量分布不均的问题,尤其是在有旋转需求的使用场景下,动平衡精度才能满足使用要求,不会运转时出现异常振动。
