气动电磁阀控制元件三维结构设计

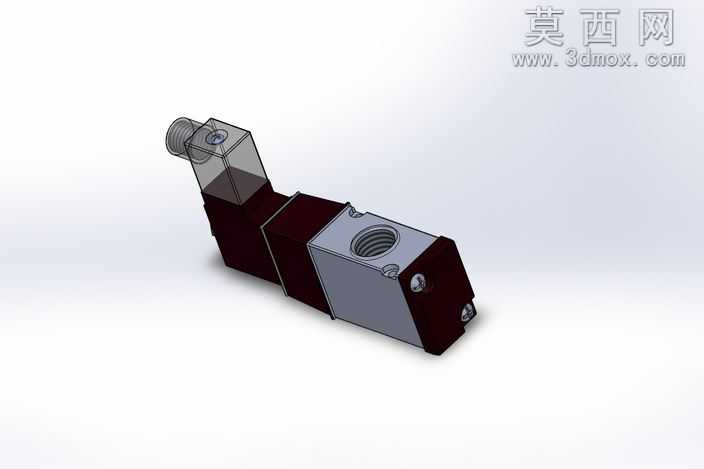

本作品为气动系统常用的电磁阀控制元件三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计通用规范，保证各部件尺寸配合精度符合气动元件行业通用标准。建模初期先梳理电磁阀的整体功能逻辑，明确其作为气动回路通断控制核心部件的结构组成，依次拆分出电磁驱动模块、阀体基座、密封腔体、接线端、流体接口五大核心结构单元，逐个完成零件建模后再进行整体装配校验。建模阶段对阀体基座的结构做了精细化处理，其主体采用方正的块状结构设计，表面预留标准内螺纹流体接口，接口处的螺纹特征采用螺旋扫描方式生成，还原真实螺纹的牙型轮廓与螺距参数，保证接口的装配兼容性；阀体侧面的固定螺丝孔位做了沉孔处理，还原实际装配时螺丝的安装空间，孔位的位置公差严格按照气动阀安装标准设定。电磁驱动模块部分做了半透明可视化处理，外壳采用深色哑光材质模拟工业塑料的质感，内部的线圈、动铁芯结构做了简化示意，既保留结构辨识度又避免模型过于冗余；接线端部分还原了工业电磁阀常见的侧出式接线结构，端部的螺纹接口、密封压盖都做了等比例还原，接线端外壳的棱角做了微小倒角处理，符合实际产品的加工工艺特征。渲染阶段采用柔和的影棚布光方案，主光源从模型斜上方45度角投射，搭配辅助补光弱化结构阴影，让阀体的金属材质、驱动模块的深色塑料材质、接线端的半透明密封材质都能呈现出真实的质感差异；金属阀体部分赋予浅灰色金属烤漆材质，调整材质的粗糙度与反光度参数，还原工业铝合金阀体的哑光金属质感，表面的螺丝、定位凸点都做了高光处理，突出结构的立体感。整体装配完成后做了全局干涉检查，确认各部件之间不存在装配冲突，活动部件的行程空间预留合理，完全还原气动电磁阀的真实装配关系与结构特征，可用于气动系统原理演示、产品结构展示、教学培训等多个场景。
