带苹果标识的桌面无线扩展坞结构设计

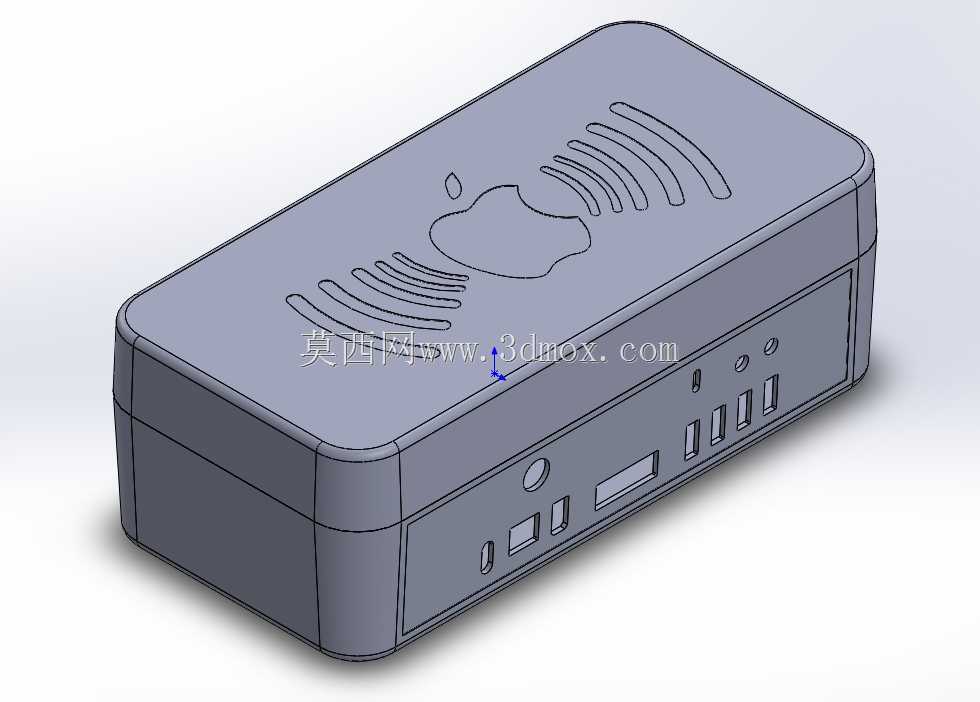

　　这款桌面扩展设备的结构设计，核心围绕桌面办公场景下的多设备互联需求展开，日常使用中可同时接驳U盘、移动硬盘、外接显示器、有线键鼠等多类外设，顶部集成的无线充电区域可直接放置支持无线充电协议的手机、耳机等小型数码设备，省去桌面零散充电线的排布困扰。从结构布局来看，壳体采用圆角长方体的一体化造型，所有边角均做R角过渡处理，既避免日常使用中磕碰划伤，也能适配多数桌面的简约布置风格，不会产生突兀的视觉感受。壳体上半部分与下半部分采用止口配合的拼接结构，拼接缝隐藏在侧面腰线位置，装配后无明显外露缝隙，可减少日常使用中灰尘、泼溅液体进入壳体内部的概率，提升设备在桌面复杂使用环境下的可靠性。

　　接口排布集中在设备单侧端面，从左至右依次设置了不同规格的USB接口、音视频输出接口、圆形电源接口，接口之间预留了足够的插拔操作空间，不会出现相邻接口同时使用时插头互相干涉的问题，每个接口的安装位都设计了对应的定位筋与卡扣，可直接将接口PCB板卡接固定在壳体内侧，减少额外螺丝固定件的使用，降低装配工序的复杂度。顶部的无线充电区域做了内凹的标识纹路，既可以直观提示用户无线充电的有效放置区域，也能增加设备放置时的摩擦力，避免手机等设备充电时意外滑落，标识纹路采用下沉式雕刻设计，不会突出壳体顶面，保证设备放置时的平稳性。

　　从安装边界来看，设备整体底面做了微凸的防滑胶垫安装位，四个胶垫分别布置在底面四角位置，胶垫突出底面0.8mm，既可以保证设备放置在光滑桌面时不会轻易滑动，也能在壳体与桌面之间留出足够的散热间隙，让设备长时间高负载运行时产生的热量可以通过底部间隙自然散出，无需额外设置散热风扇即可满足日常使用的散热需求。壳体内部设置了多道纵横交错的加强筋，既可以提升壳体整体的抗形变能力，避免日常按压、轻微跌落时壳体出现开裂变形，也能为内部的PCB板、无线充电线圈提供精准的安装定位，保证各元器件之间的装配间隙符合安规要求，不会出现元器件挤压、线路干涉的问题。

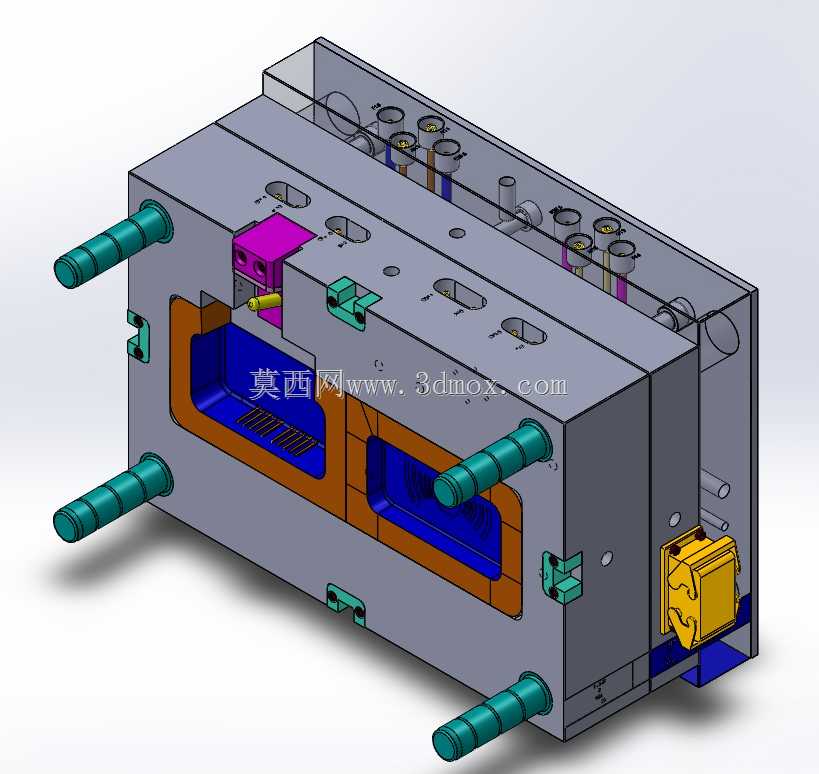

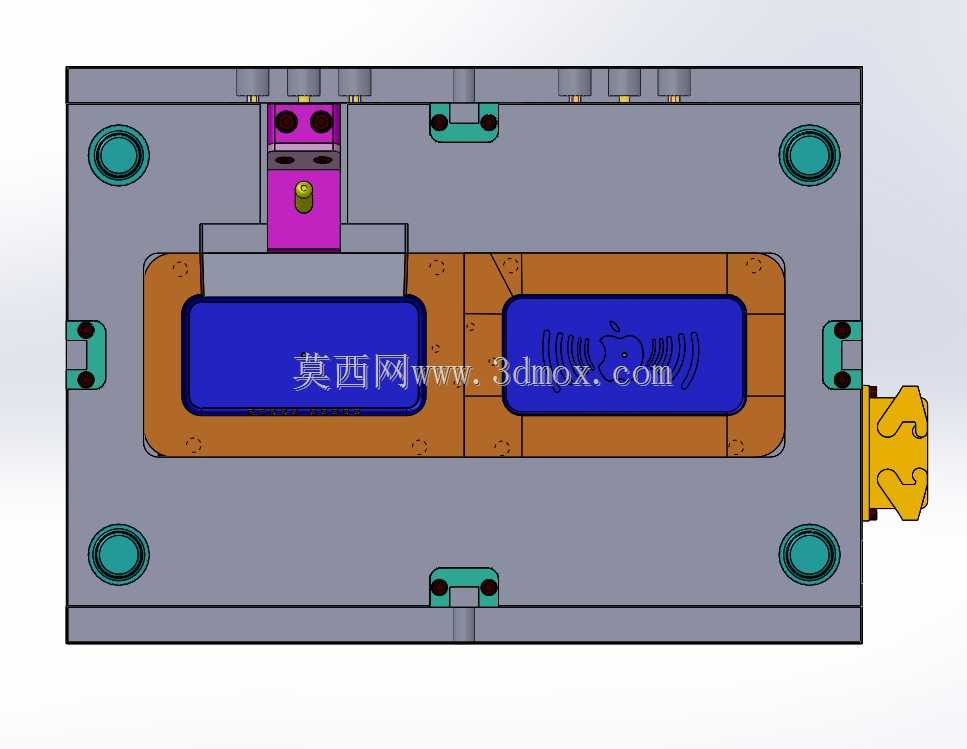

　　设计过程中充分考虑了日常使用的操作习惯，将常用的插拔接口统一布置在朝向用户的一侧，用户无需挪动设备即可完成外设的插拔操作，无线充电区域设置在顶面中心位置，用户随手放置设备即可对准充电线圈，无需刻意调整位置。壳体壁厚采用均匀的2.2mm设计，既保证了壳体足够的结构强度，也不会因为壁厚过大造成材料浪费、整体重量过重的问题，所有内部卡扣的拔模角度均设置为1.5度，适配常规注塑加工的工艺要求，量产时可顺利脱模，减少生产过程中的不良率。设备侧面未设置多余的凸起结构，整体外形规整，多台设备并排摆放时也可紧密贴合，不会占用过多的桌面空间，适合办公桌面、家庭书桌、展会展示台等多种场景使用。
