高功率封闭式光纤数控激光切割设备结构

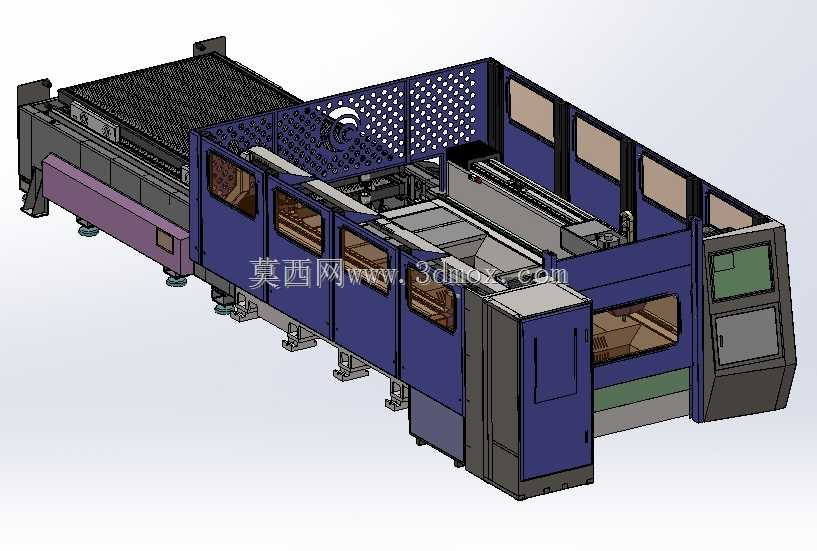

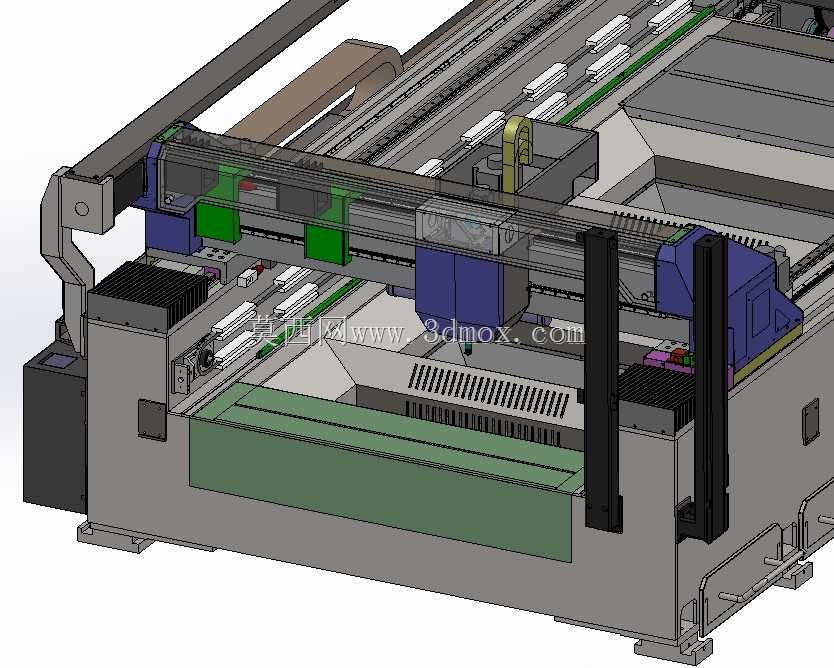

　　从实际应用场景来看，这类设备主要面向钣金加工、五金制品、工程机械配件、机箱机柜生产等领域，可完成碳钢板、不锈钢板、铝合金板、镀锌板等多种金属板材的任意轮廓切割，替代传统的等离子切割、冲床下料、锯切等工艺，尤其适合小批量多品种的柔性加工场景，无需制作专用模具，仅需导入加工图纸即可快速完成下料作业，大幅缩短新品打样的周期。设备的功能布局遵循激光加工的光路逻辑设计，顶部横梁搭载激光切割头移动组件，采用齿轮齿条传动搭配直线导轨导向，保证高速移动下的定位精度，切割头配备随动调高机构，可实时感应板材表面起伏，自动调整喷嘴与工件的间距，避免因板材变形导致的切割质量波动；全封闭防护舱的观察窗采用激光防护玻璃，可阻隔加工过程中产生的激光漫反射，保护现场操作人员的眼部安全，舱体侧面设置可开启的维护门，方便日常清理切割栅格上的熔渣、更换喷嘴与保护镜片。这款光纤数控激光切割设备的三维结构，完整还原了当前主流高功率金属板材加工设备的全系统布局，建模过程中充分考虑了钣金加工车间的实际安装与作业边界，整机采用全封闭防护舱结构，横向作业幅面适配常规3米级板材上料需求，纵向行程覆盖1.5米加工范围，设备底部预留了调平垫铁的安装空间，整体安装边界需在设备周边预留不小于1.2米的维护通道，满足电控柜检修、激光器模块拆装、废料清运的操作空间要求。

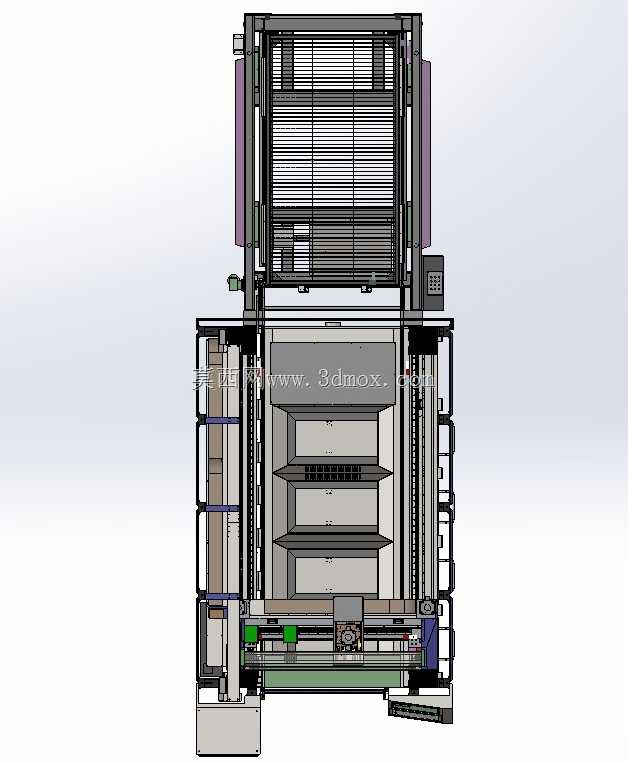

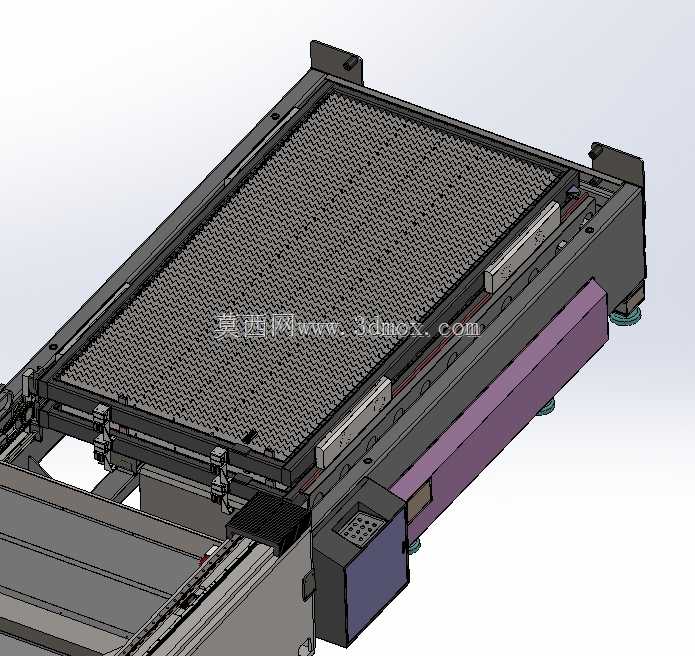

　　设备左侧延伸段为交换工作台的上料工位，双工作台交换结构可在设备加工的同时完成另一台面上的板材上下料，将非加工等待时间压缩至最低，大幅提升设备的稼动率；底部设置抽风除尘接口，可对接车间中央除尘系统，将切割过程中产生的金属烟尘及时抽排，避免烟尘附着在光路镜片上影响激光传输效率，同时改善车间作业环境。建模过程中对各功能模块的装配关系做了完整还原，包括防护舱的钣金拼接结构、横梁的加强筋布局、传动组件的安装基准、电控柜的元件排布空间、气路管线的走线路径，所有配合面均预留了合理的装配公差，比如直线导轨的安装面预留了刮研余量，传动齿轮与齿条的啮合间隙调整空间，切割头防撞机构的活动行程，都完全符合实际设备的装配工艺要求。

　　从结构设计思路来看，这款设备的床身采用整体焊接结构，建模时还原了床身内部的筋格布局，经过时效处理后的焊接床身可承受高速移动下的动态载荷，避免长期使用出现形变影响加工精度；侧边的操作面板采用可旋转悬臂结构，操作人员可根据上料、对位、加工监控的不同需求调整面板位置，操作视角无遮挡；设备尾部预留了激光器、冷水机、稳压电源的外接安装空间，各管线接口的位置与尺寸均匹配主流配套辅机的安装要求，无需额外做转接改造。

　　在实际选型适配中，这类封闭式光纤激光切割机可根据加工板材的厚度配置不同功率的光纤激光器，从1000W到6000W的功率段均可适配该机架结构，建模时预留了不同功率激光器的安装孔位，切割头的安装接口兼容主流品牌的自动调焦切割头，可满足不同厚度板材的穿孔与切割需求；栅格工作台采用模块化刀片设计，单个刀片磨损后可单独更换，降低后期维护成本，刀片的排布间距兼顾了薄板支撑的平整度与厚板切割的熔渣掉落空间，避免切割过程中板材出现翘曲变形。设备的安全防护设计覆盖了全作业流程，舱门设置安全联锁开关，舱门开启状态下设备无法启动加工作业，切割头配备防撞传感器，一旦碰撞到工件或夹具会立即停止移动并触发报警，避免损坏切割头组件；气路系统集成了高压氧气、氮气、压缩空气的接口与控制阀组，可根据加工板材的材质与厚度自动切换辅助气体，比如切割碳钢板采用氧气辅助提升切割效率，切割不锈钢采用氮气辅助保证切面无氧化层，切割薄板采用压缩空气降低使用成本。
