500W光纤激光板材切割加工设备

　　这款光纤激光切割设备主要面向中小型钣金加工车间、五金制品厂、广告标识制作工坊的日常板材下料作业场景，可覆盖碳钢、不锈钢、镀锌板等常见金属板材的切割需求，针对10mm以内碳钢板、5mm以内不锈钢板的批量加工适配性较好，能替代传统等离子切割、砂轮切割的部分工序，减少后续毛刺打磨的工作量。设备采用单工作台结构设计，没有配置交换工作台，整体占地边界相对紧凑，适合厂房面积有限的加工点位布设，安装时仅需在地面预留对应长宽的硬化平整区域，做好设备调平即可，不需要额外开挖地基，配套的除尘接口可直接对接车间现有除尘管路，降低现场布设的改造成本。

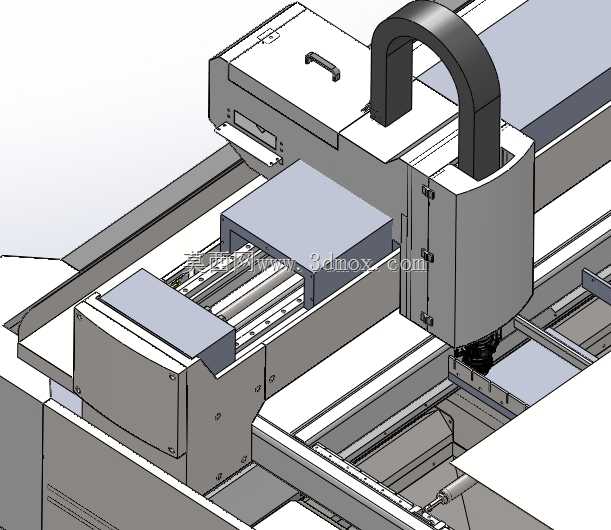

　　传动系统的设计上，X轴方向采用齿轮齿条传动结构，搭配丝杠与伺服电机的组合驱动方案，这种搭配在兼顾长行程传动刚性的同时，能保证切割头移动的定位精度，避免长距离运行下的传动间隙累积，日常维护时仅需定期检查齿轮齿条的润滑状态、调整丝杠预紧量即可，不需要频繁更换易损传动件。切割头的运行轨迹经过多轮实际加工验证，针对常见的板材轮廓切割、异形件开孔、工艺缺口加工等工况做了路径适配，可直接导入排版后的加工代码执行作业，不需要额外做大量的参数调试。

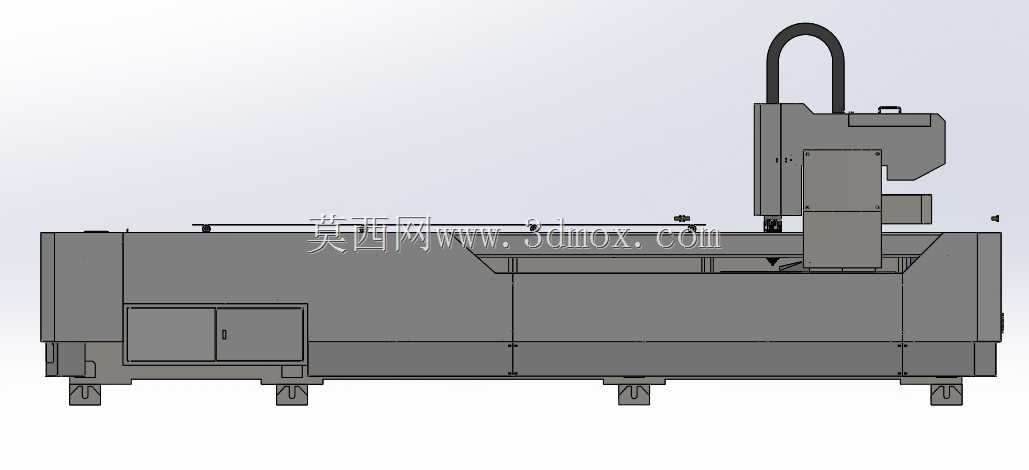

　　设备的床身采用整体焊接框架结构，焊接后经过时效处理消除内应力，避免长期使用过程中床身变形影响切割精度，床身两侧布置有纵向导轨安装位，导轨安装面经过铣削精加工，保证导轨平行度公差控制在合理范围内。横梁部分采用轻量化的刚性结构设计，在保证结构强度的前提下尽可能降低运动部件重量，提升Y轴方向的动态响应速度，适配高速切割时的启停加速度要求，避免高速运行过程中出现横梁震颤导致的切割断面波纹问题。

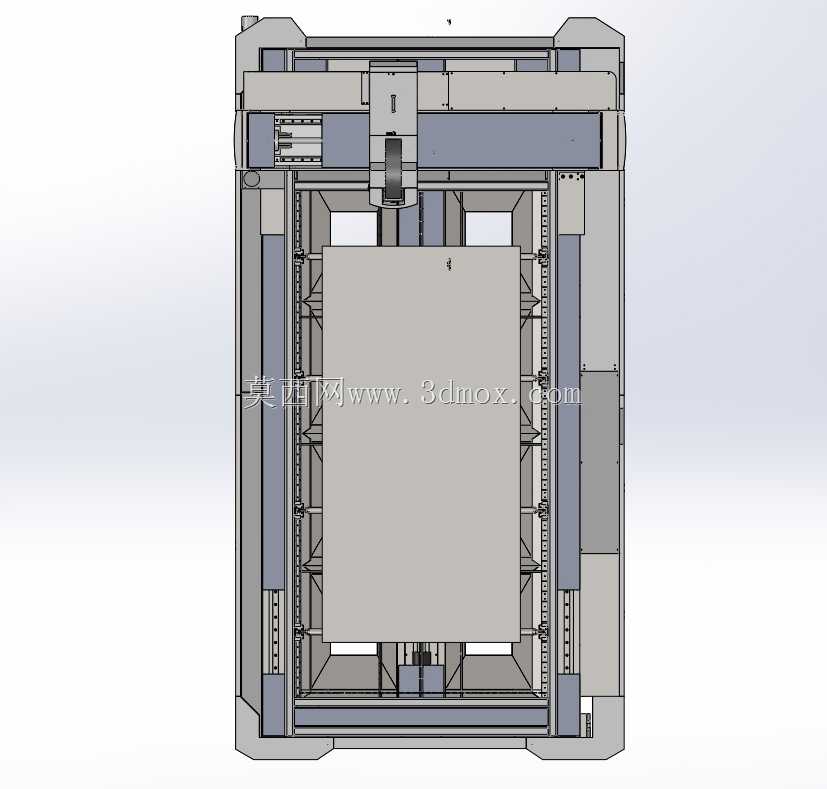

　　工作台面采用栅格支撑结构，可根据加工板材的厚度调整支撑条的间距，避免薄板加工时出现板材塌陷影响切割质量，同时栅格结构能让切割产生的熔渣直接掉落到下方的集渣斗，方便日常清理作业。设备的侧边布置有电气元件安装舱，走线全部采用拖链防护，避免运动过程中线缆拉扯磨损，拖链的弯曲半径经过匹配计算，不会出现线缆弯折过度导致的信号传输故障。

　　从实际使用的角度看，这款设备的操作侧预留了足够的上下料空间，操作人员站在设备正面即可完成板材上料、成品件取放、参数调整等操作，不需要绕设备长距离走动。切割头配备有自动跟随模块，可实时感应切割头与板材表面的距离，在板材存在小幅平整度误差时自动调整高度，避免撞枪或者切割焦点偏移导致的切不透问题。针对常见的小批量多品种加工场景，设备的结构设计预留了后续升级自动上下料机构的安装接口，若后期产能提升，不需要更换床身主体即可加装自动化上下料组件，降低设备迭代的成本。

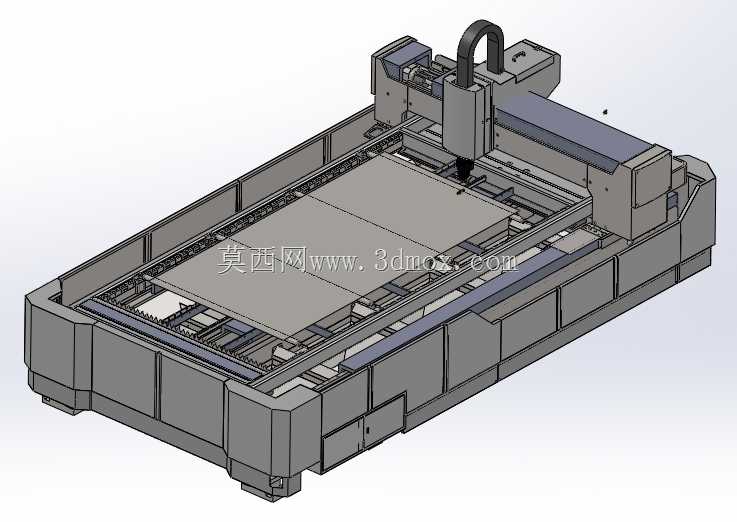

　　整体结构的三维建模过程中，所有运动部件都做了干涉检查，模拟了全行程范围内的运动状态，排除了导轨超程、拖链拉扯、切割头与床身碰撞等潜在问题，所有外购件比如伺服电机、导轨、齿轮齿条的安装尺寸都按照标准件的实际尺寸建模，可直接用于生产环节的bom导出、加工件图纸输出，不需要再做大量的尺寸修正。床身的安装孔位、拼接位置都做了工艺性考量，符合常规焊接、机加工的工艺要求，不会出现设计结构无法加工的问题。
