双切割头悬臂式激光切割设备结构

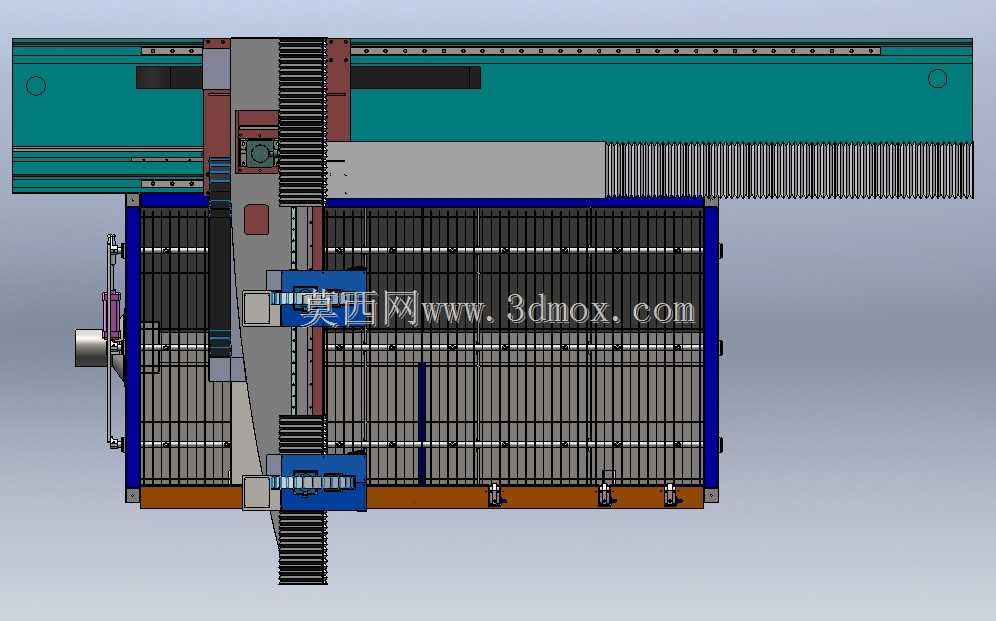

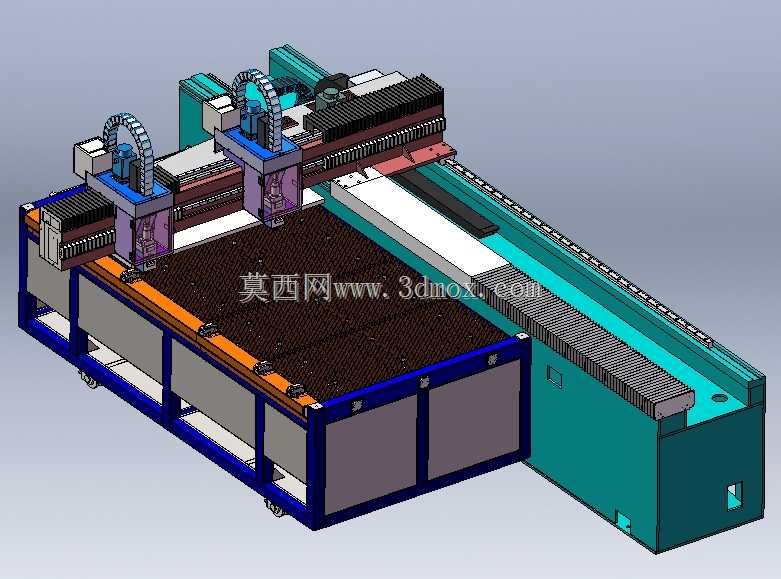

　　这款双切割头悬臂结构的激光加工设备，主要面向中小幅面金属薄板、非金属板材的批量切割加工场景，在广告标识制作、五金钣金下料、电气柜壳体加工、工艺品裁切等生产环节都有广泛应用，相比单头切割设备，双光头并行作业的模式能大幅缩短同批次板材的加工周期，尤其适合排布规整的重复轮廓工件裁切，生产效率提升幅度可根据工件排布密度达到40%-70%。设备整体采用龙门侧挂悬臂布局，床身主体为方管焊接框架结构，焊接后经时效振动处理消除内应力，避免长期使用出现结构形变影响切割精度，床身下部设置有可调脚轮与支撑脚杯，方便设备进场移位同时保证安装后的水平稳定性，整机安装边界需预留左右侧各1.2米的维护操作空间，后侧预留0.8米的走线与除尘管道接驳空间，前部预留1.5米的上下料操作区域，适配常规工业厂房的设备排布要求。

　　工作台部分采用栅格承托结构，表面铺设耐磨锯齿支撑条，可减少切割过程中激光反射对台面的损伤，同时承托面平整度控制在±0.1mm范围内，保证薄板放置时不会出现局部凹陷影响切割焦距；工作台配置的拖动机构采用同步带传动搭配直线导轨导向，可在切割完成后将加工好的工件自动拖出至下料位，避免操作人员手动伸入加工区域取件时被余温较高的工件划伤，也能减少取件过程中碰动待加工板材导致的定位偏移。

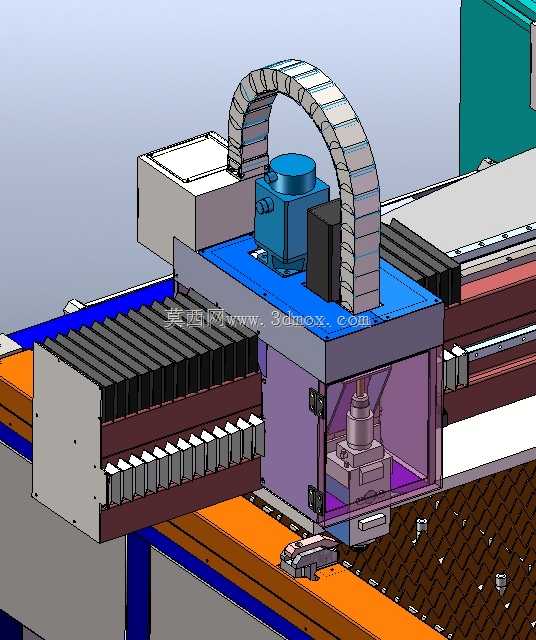

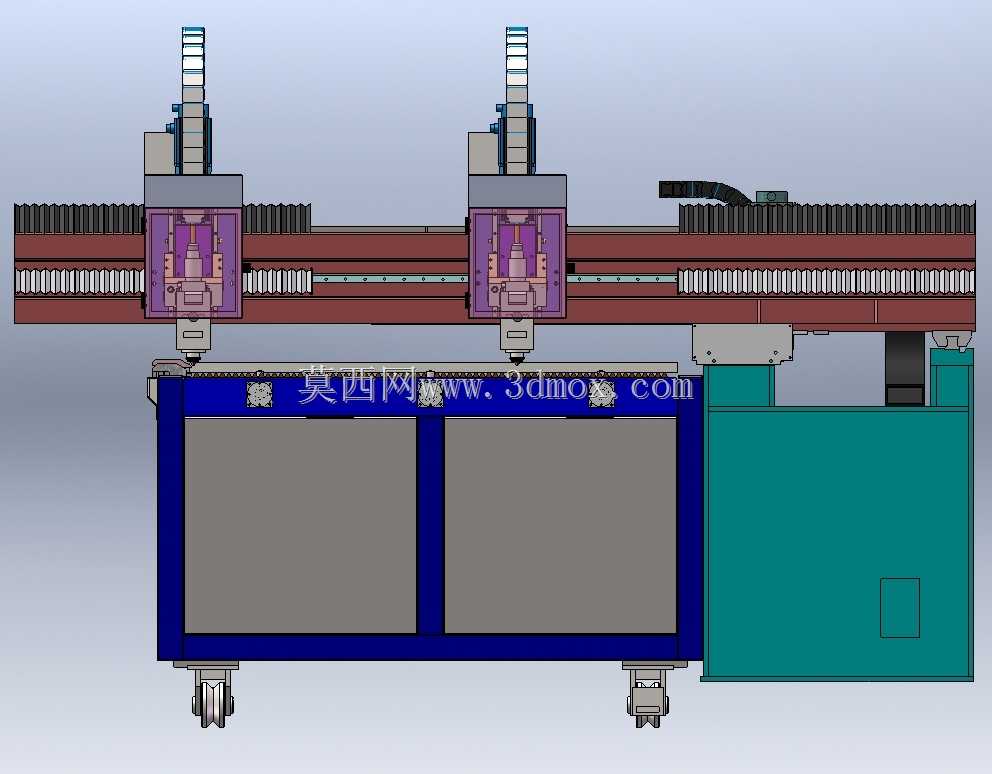

　　光束传输部分采用固定双激光头设计，两个激光头独立配备焦距调节机构与吹气喷嘴，可根据加工板材的厚度与材质自动调整切割参数，X轴传动采用高精度齿轮齿条搭配直线导轨导向，Y轴传动采用悬臂式铝型材横梁搭配同步带传动，兼顾移动速度与结构刚性，传动部位全封闭安装风琴防护罩，避免切割过程中产生的金属粉尘、熔渣进入导轨与传动部件造成磨损，延长设备维护周期。设备侧部集成了电气控制与激光发生器安装舱，舱体设置有散热通风口与防尘滤网，既保证电气元件工作时的散热需求，也能阻挡切割粉尘进入舱内造成电路故障，所有气管、线缆均采用拖链规整排布，避免运动过程中出现线缆拉扯、气管弯折的问题。

　　从设计思路上看，这款设备没有追求大幅面加工能力，而是聚焦中小批量多品种的板材加工需求，通过双切割头的配置平衡设备成本与加工效率，悬臂结构的设计相比全龙门结构降低了设备整体重量与制造成本，同时也能满足常规幅面加工的精度要求，拖料机构的加入则从操作安全与生产效率两个维度优化了设备的实际使用体验，结构设计上充分考虑了加工过程中的粉尘防护、部件维护便利性、安装移位便捷性等实际生产中的细节问题，所有易损件如喷嘴、支撑条、防护罩都设计为快拆结构，无需复杂工具即可完成更换，降低设备的日常维护难度。
