哈斯VS3立式数控加工中心整机结构

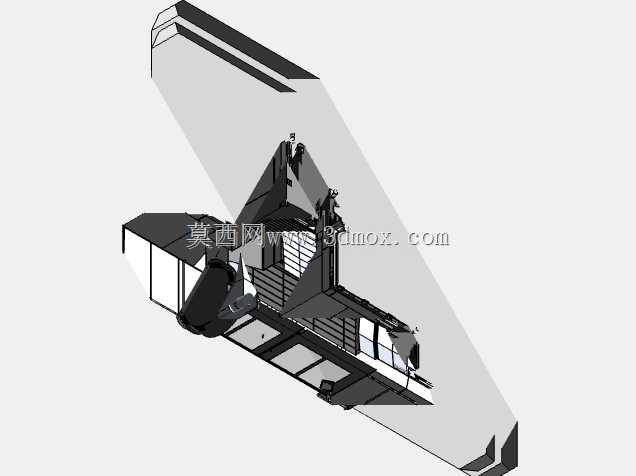

　　这款哈斯VS3立式加工中心的三维结构，完整还原了设备从床身底座到主轴刀库的全系统布局，对于做机床选型、车间布局规划、产线集成的工程人员来说，能直接获取到非常具象的安装边界参考。从实际加工场景来看，这类长行程立式加工中心主要面向中小型模具钢件、长条形铝合金结构件的铣削、钻镗、攻丝工序，常见于汽车零部件配套加工车间、模具制造工坊、通用机械零件加工工段，能够在一次装夹下完成多工序复合加工，减少工件周转的装夹误差，提升批量零件的加工一致性。

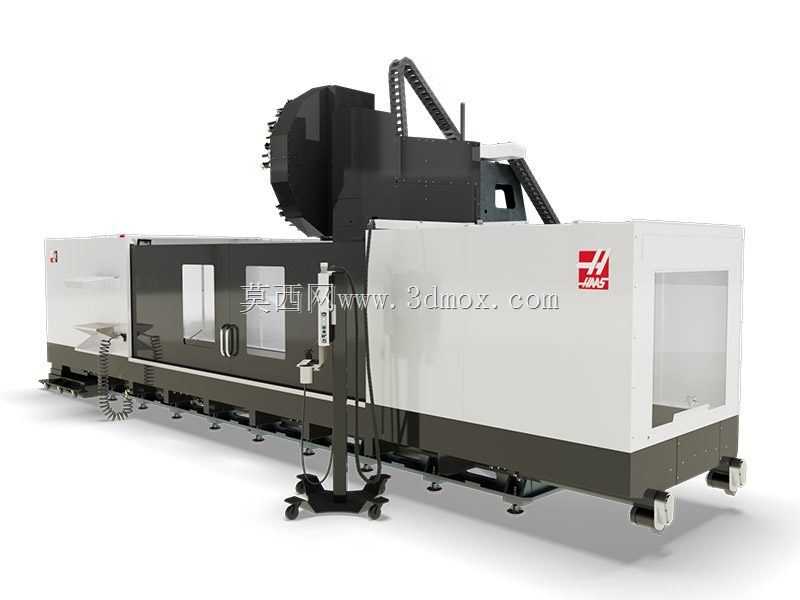

　　从结构设计逻辑来看，整机采用固定立柱、工作台沿X向长行程移动的布局，床身底座采用整体式铸铁结构，内部布置有交叉加强筋，能够承载大重量工件的同时，抵消重切削时的切削振动，保证加工过程的稳定性。主轴单元安装在可沿Y、Z向移动的滑枕结构上，滑枕与立柱导轨之间采用重载线性导轨配合，兼顾快速移动的响应速度与重切削的刚性支撑，主轴端面带有标准的刀具安装接口，配套的圆盘式刀库安装在立柱侧方，刀库容量可覆盖常规加工所需的刀具数量，换刀动作通过凸轮机构驱动，换刀路径经过优化，能够减少非加工的空程时间。设备侧面布置有可移动的手持操作站，操作站通过可弯折的支撑臂连接到床身，操作人员可以根据工件装夹的位置调整操作站的朝向与高度，方便在对刀、工件找正过程中实时观察设备状态，操作站上集成了主轴转速调节、进给倍率调整、急停、循环启动等常用操作按键，符合一线操作人员的操作习惯。

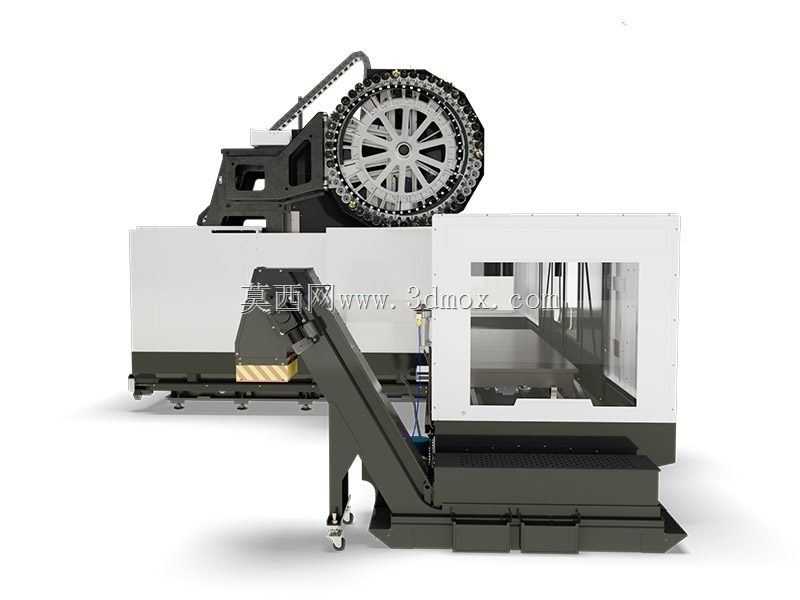

　　从安装边界与外形尺寸来看，整机的X向行程覆盖长条形工件的加工需求，设备安装时需要在四周预留足够的维护空间，后方预留电气柜、冷却系统的检修通道，前方预留工件上下料、操作人员走动的空间，设备底部设置有多个可调垫铁安装位，安装时需要通过垫铁调整整机水平，保证导轨的直线度精度，避免长期使用过程中因基础不平导致的导轨磨损、加工精度下降。冷却系统采用水箱内置的布局，切削液通过管路输送到主轴端面的喷嘴，能够在加工过程中直接喷射到切削区域，带走切削热量同时冲掉切屑，切屑通过工作台两侧的排屑槽输送到设备端部的排屑器，减少人工清理切屑的工作量。

　　整机的防护结构采用全封闭的钣金防护，X向行程的防护采用伸缩式钢板防护罩，能够阻挡切削过程中飞溅的切屑与切削液，避免切屑进入导轨面造成导轨划伤，操作门采用大尺寸透明防护窗，方便加工过程中观察内部切削状态，防护窗带有安全联锁装置，门体打开时设备无法启动主轴循环，保障操作人员的安全。电气柜布置在设备侧方，柜内预留有扩展IO接口，方便后续加装自动化上下料机构、第四轴转台等附加功能模块，满足不同加工场景的扩展需求。在建模细节上，所有的管线排布都按照实际设备的走线方式还原，包括刀库的驱动线缆、主轴的冷却油管、操作站的信号线缆，都通过拖链进行规整，拖链的弯曲半径符合线缆的最小弯曲要求，避免设备移动过程中线缆出现过度弯折导致的破损，这些细节对于做设备虚拟调试、产线仿真的工程人员来说，能够直接用于干涉检查，提前发现布局过程中可能存在的管线碰撞问题。
