带侧装耳座的异形腔体泵盖结构设计

　　该零件属于小型流体输送泵的上端盖组件，主要应用在小流量润滑供油系统、小型液压动力单元以及微型冷却循环回路中，承担腔体密封、流道分隔、外接部件安装定位的核心作用，是泵体总成中兼顾承压与安装适配的关键结构件。从实际工况适配角度看，这类端盖多匹配排量在5ml/r以下的微型齿轮泵或转子泵，工作承压范围通常在0.3-1.2MPa之间，多用于机床润滑系统、小型工程机械的操纵助力回路、新能源车载辅助散热循环单元等场景，安装空间紧凑，对部件的安装定位精度、密封可靠性都有明确的工程要求。

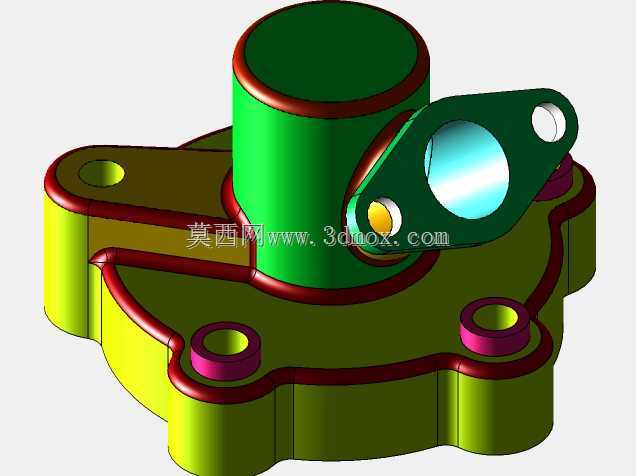

　　从结构设计逻辑来看，整个端盖采用一体化铸造成型后机加工的工艺路线，主体基座为异形轮廓，没有采用规则的圆形或方形设计，核心是为了在有限的安装空间内避让周边的管路、线束以及相邻部件的安装位，减少整机布局的空间占用。中心凸起的圆柱筒结构是主动轴的穿出腔，内部预留了轴承安装位与轴封的放置槽，筒壁厚度经过受力核算，既能承受轴运转时的径向偏载，也能避免轴封受压变形导致的泄漏问题，筒身边缘的红色密封压合面在装配时会贴合O型密封圈或者密封垫片，通过端面压紧实现腔体与外界的静密封，防止内部输送的油液或者冷却介质渗漏。

　　侧方延伸的带孔耳座是外接调压阀或者压力传感器的安装位，耳座上的大通孔是流体通道，直接连通泵腔内部的高压区，旁边的小孔是紧固件安装孔，用于将外接阀件牢牢压紧在耳座端面上，耳座与主体基座的衔接位置做了大圆角过渡，避免应力集中导致的装配开裂或者受压变形，毕竟这个位置直接接触高压流体，长期受脉冲压力作用，应力集中很容易出现疲劳裂纹。基座端面上分布的三个带凸台的通孔是端盖与泵体的连接螺栓过孔，凸台结构一方面是为了增加螺栓连接的承压面积，避免螺栓拧紧时压坏铸件端面，另一方面凸台的高度统一，能保证端盖与泵体贴合时间隙均匀，让密封垫片的压缩量保持在设计范围内，不会出现局部压合过紧导致垫片破损、或者局部压合不足导致泄漏的问题。

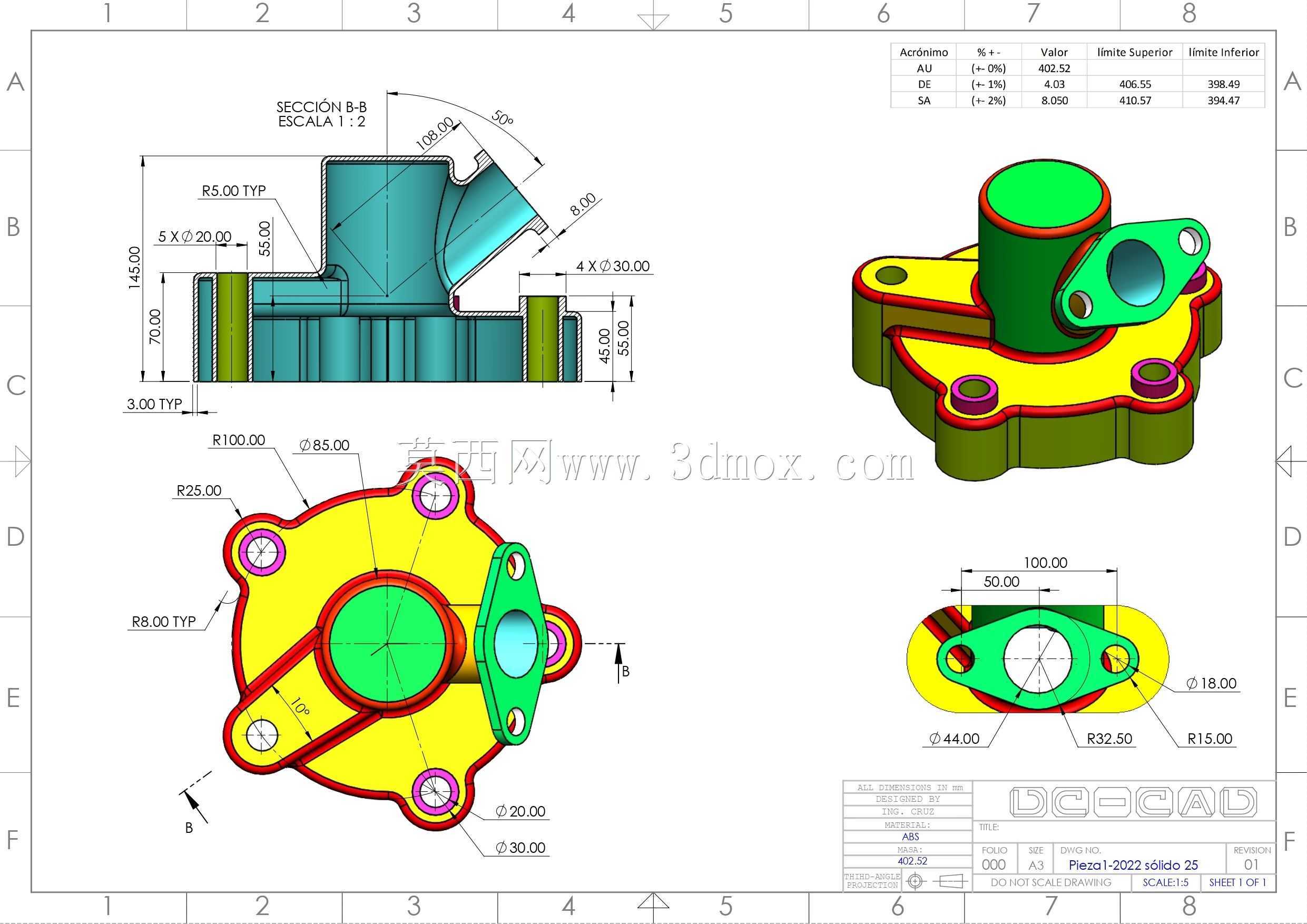

　　在安装边界的尺寸把控上，整个端盖的最大外轮廓尺寸控制在80mm以内，中心圆柱筒的高度不超过45mm，侧方耳座的外伸长度控制在30mm左右，所有螺栓孔的位置度公差控制在0.1mm以内，保证装配时螺栓能顺利穿入泵体的对应螺纹孔，不会出现别劲的情况。端盖与泵体贴合的密封面平面度要求达到Ra1.6的粗糙度，平面度公差不超过0.02mm，避免微观不平导致的密封失效。中心轴孔的同轴度相对于泵体轴承安装孔的同轴度公差控制在0.05mm以内，防止轴运转时出现偏磨，降低轴封和轴承的使用寿命。

　　从功能特性上看，这个端盖除了基础的密封和定位作用，还集成了外接功能部件的安装接口，不需要额外在泵体上加工外接阀的安装位，减少了泵体的加工工序，也缩短了外接管路的长度，降低了流体在管路中的压力损失，同时让整个泵组的结构更加紧凑。端盖的材质通常选用压铸铝合金，重量轻、导热性好，能及时将泵腔内部运转产生的热量散发出去，同时铝合金的铸造性能好，能一次成型复杂的异形轮廓，减少后续机加工的工作量，降低零件的制造成本。在细节设计上，所有的棱边都做了倒角处理，避免装配时割伤密封件，也能减少安装过程中操作人员被毛刺划伤的风险，所有的流道孔口都做了倒钝处理，避免流体高速流过时产生气蚀，延长零件的使用寿命。

　　在建模过程中，需要重点关注各个密封面的尺寸公差、安装孔的位置度，以及各个衔接部位的圆角过渡，不能出现直角锐边，尤其是耳座与主体连接的位置，要保证圆角的顺滑过渡，避免建模时出现碎面或者尖角，导致后续有限元受力分析时出现应力奇异，影响结构强度校核的准确性。同时要注意各个凸台的高度一致性，保证装配时各个连接点的压紧力均匀，避免出现偏载导致的密封失效。这类零件的建模还要充分考虑铸造工艺的要求，所有的拔模角度控制在1-1.5度之间，避免出现倒扣结构，方便模具脱模，减少后续的机加工余量，提升零件的生产效率。
