GD-40F福马轮水平调节支撑脚轮结构

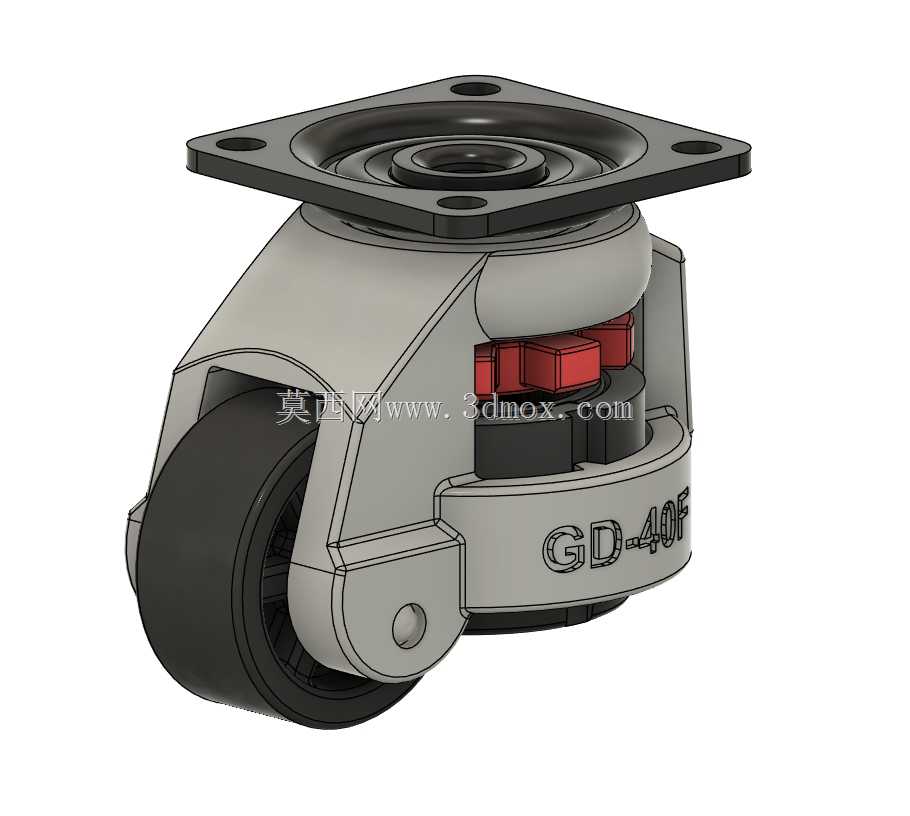

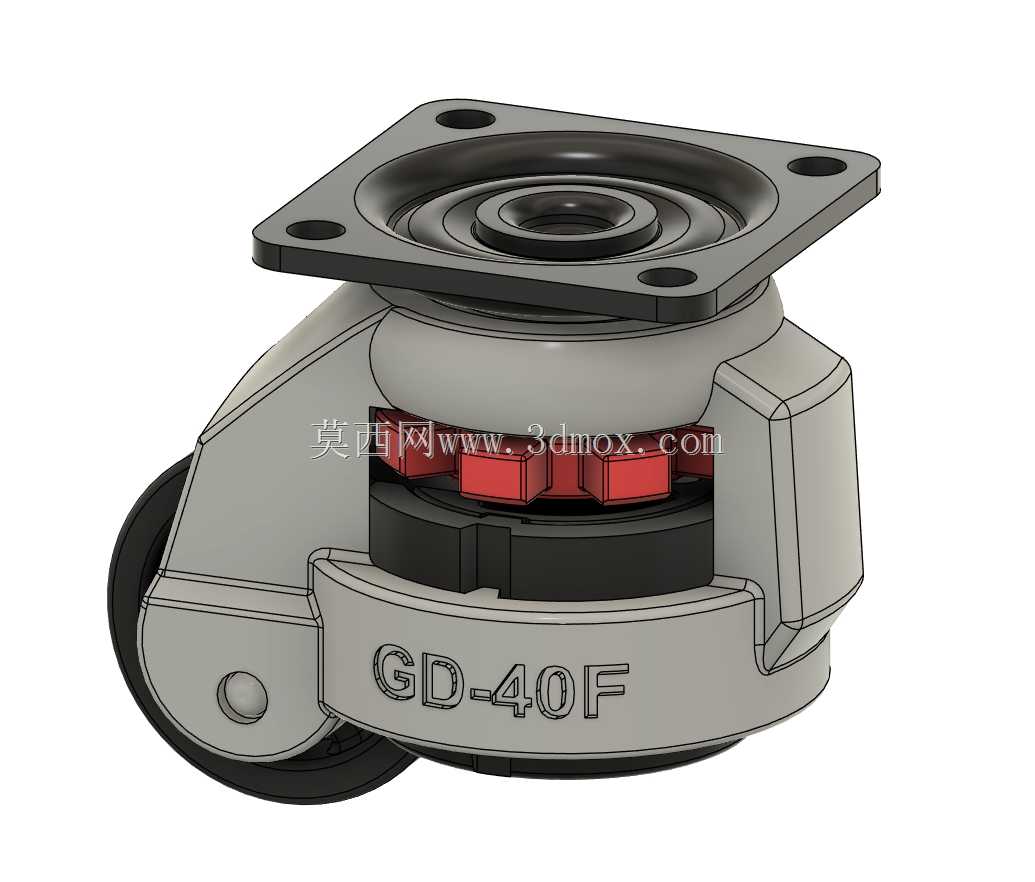

　　在非标自动化设备、轻型工作台、小型电子检测治具这类需要频繁移位又要保证就位后水平稳定的场景里，调平支撑脚轮是兼顾移动效率与安装精度的核心配套部件，GD-40F这款水平脚轮就是针对这类中轻载场景开发的一体化移动支撑单元。很多刚接触设备选型的工程师容易把这类脚轮和普通万向轮混淆，实际上二者的设计逻辑完全不同：普通万向轮只承担移动功能，设备就位后需要额外搭配支撑脚杯调平，不仅安装时要在机架底部预留两套安装位，移位时还要逐个旋转脚杯收起支撑垫，操作繁琐；而GD-40F把滚轮移动结构和可调支撑垫集成在同一个铝制壳体内，安装时只需要通过顶部方形法兰的四个安装孔固定在机架底部即可，不需要额外预留脚杯安装空间，能大幅压缩机架底部的结构占用空间。

　　从实际使用的工况来看，这类脚轮最常出现在电子生产线的小型接驳台、实验室轻型检测设备、车间可移动工具柜、中小型3D打印设备这类场景里，这类设备的共同特点是单台自重不会太高，移位频率不算极低但也不会像物流周转车那样持续移动，就位后需要保证台面水平度，避免设备运行时出现振动偏移、检测数据失准的问题。GD-40F的单轮额定支撑载荷在200公斤级别，四个脚轮搭配使用时完全可以覆盖800公斤以内的中轻型设备支撑需求，尼龙材质的滚轮在环氧地坪、PVC地坪、普通水泥地面上滚动时不会刮伤地面，滚动阻力也比金属滚轮小很多，单人就能轻松推动整台设备移位。

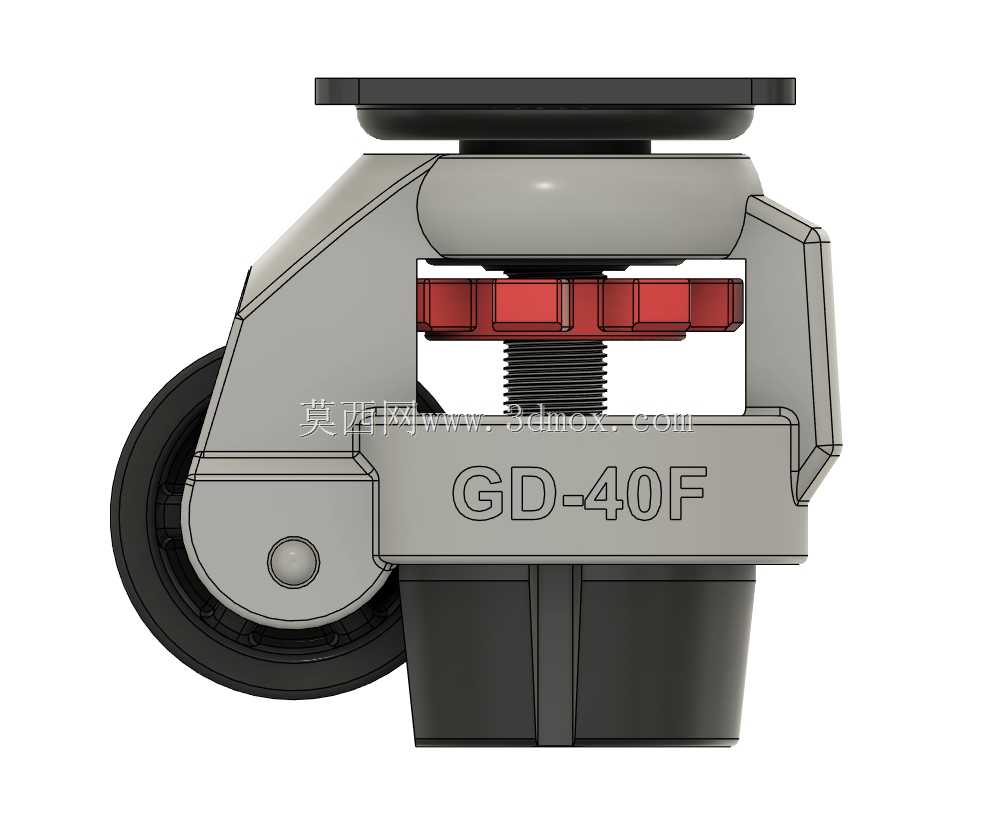

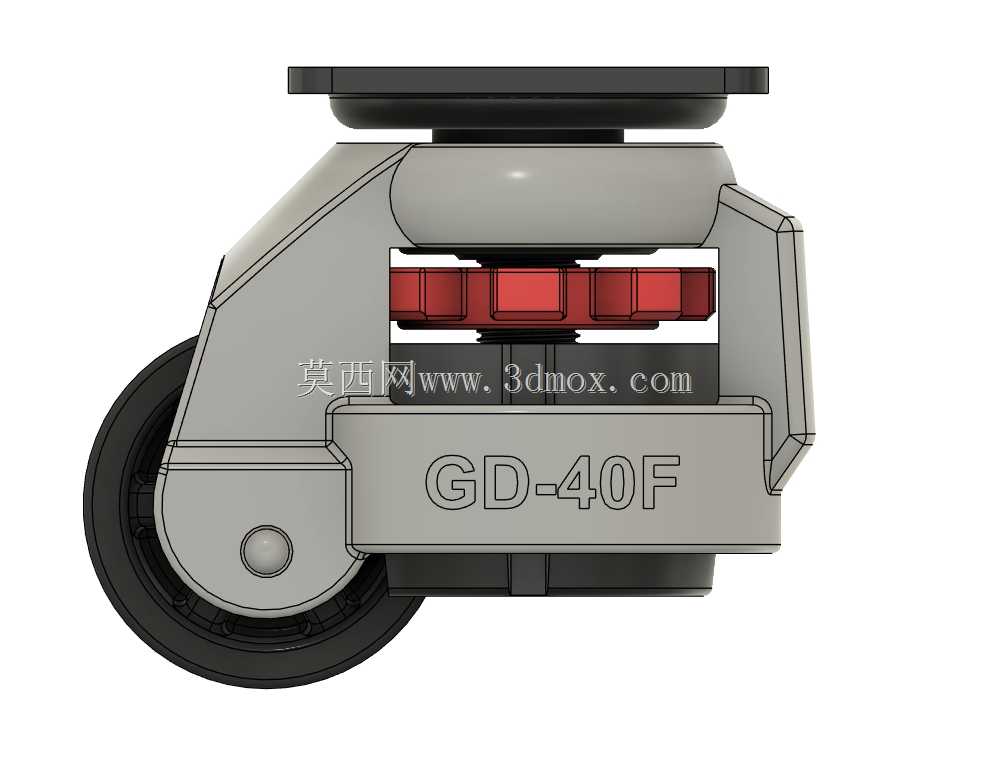

　　这款脚轮的核心功能逻辑是通过调节机构实现滚轮与支撑垫的高度切换：当需要移动设备时，旋转调节结构让支撑垫抬升高于滚轮底面，此时滚轮接触地面，设备可以自由推行移位；当设备就位需要固定调平时，反向旋转调节结构让支撑垫下降接触地面，持续旋转就能把滚轮抬离地面，此时整个设备的重量完全由四个支撑垫承担，不仅能锁止设备避免滑移，还能通过四个脚轮的调节高度差来校准台面的水平度，支撑垫底部的防滑结构还能增大与地面的摩擦力，即使设备运行时存在小幅振动也不会出现位置偏移。很多工程师在选型时会担心调节操作的便利性，这款脚轮的调节结构可以直接用扳手或者配套旋钮操作，不需要蹲在地面伸手到机架底部摸索，站在设备侧面就能完成四个脚轮的调节，对于需要频繁移位调整工位的设备来说，能节省不少工位调整的时间。

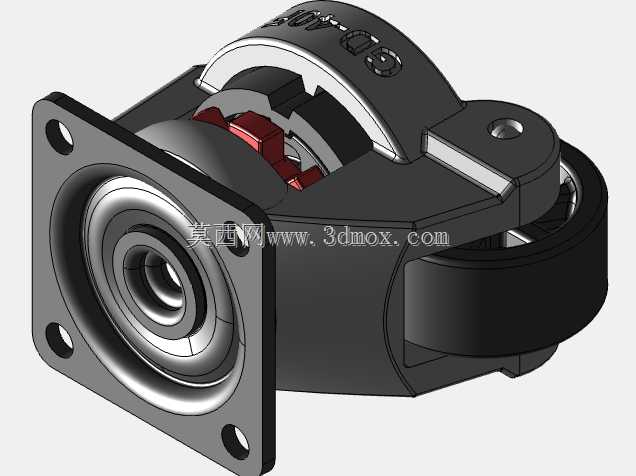

　　从结构设计的细节来看，这款脚轮的外壳采用铸铝材质，相比塑料外壳的同类型脚轮抗冲击能力更强，即使设备移位时不小心碰到地面凸起或者台阶，也不会出现外壳开裂的问题；内部的旋转支撑结构采用金属耐磨件，长期反复调节也不会出现松旷间隙，避免设备就位后出现支撑晃动的问题。顶部的安装法兰是标准方形结构，四个安装孔的孔位间距符合行业通用的福马轮安装尺寸，工程师在做机架设计时不需要单独绘制安装板，直接按照通用孔位预留安装孔即可，能减少不少结构设计的重复工作量。安装时需要注意法兰面与机架底部的贴合度，如果机架底部的安装面存在焊接变形，需要提前打磨平整再固定脚轮，避免安装后脚轮出现倾斜，导致支撑时受力不均、滚轮偏磨的问题。

　　从安装边界尺寸来看，这款脚轮在滚轮接触地面的移动状态下，整体高度处于常规福马轮的标准尺寸区间，支撑垫的调节行程可以满足大部分不平整地面的调平需求，即使地面存在几毫米的高度差，也能通过调节行程补偿，不需要额外在支撑垫下方加垫片。滚轮的转向结构内置了润滑轴承，推行转向时不会出现卡顿异响，长期使用也不需要频繁加注润滑脂，维护成本很低。很多做小型设备的工程师之前会采用普通万向轮加脚杯的组合方案，不仅安装时要分别固定两套部件，还要计算两套部件的高度差避免干涉，而选用这款一体化调平脚轮后，只需要一次安装就能同时实现移动和调平功能，机架底部的结构可以设计得更简洁，也不会出现脚杯和万向轮位置干涉、移位时脚杯刮蹭地面的问题。

　　在实际建模选型时，需要注意这款脚轮的旋转半径，做机架底部的结构设计时要在脚轮周围预留足够的转向空间，避免脚轮旋转时碰到机架的型材或者底部安装的其他元器件；同时要根据设备的总重量合理分配四个脚轮的安装位置，尽量让每个脚轮的受力均匀，避免单个脚轮超载导致支撑结构变形。对于有洁净要求的车间场景，这款脚轮的尼龙滚轮不易掉屑，铝制外壳表面光滑不容易积灰，擦拭清洁也很方便，能满足普通洁净车间的使用要求。相比重型的调节脚轮，GD-40F的整体重量更轻，不会给设备增加太多额外自重，对于需要控制整体重量的轻型移动设备来说是非常合适的选型方案。
