生产线用PC端电气管控操作台结构设计

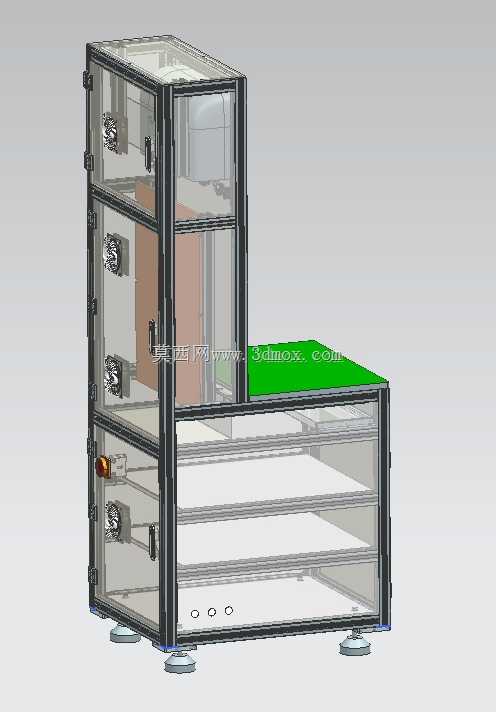

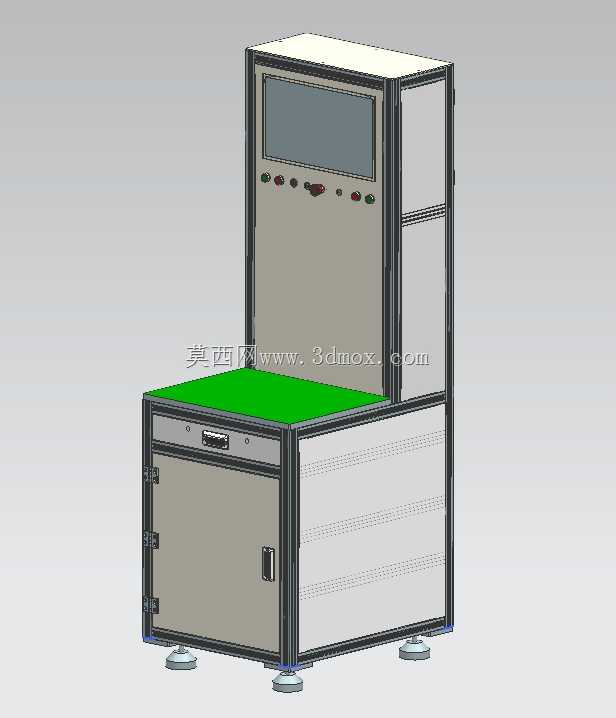

　　这套电气管控操作台的三维结构，是面向离散制造生产线集中管控场景开发的实体设备建模，核心作用是承接生产现场多工位电气信号的汇总、指令下发与状态可视化，替代传统分散式按钮站的管控模式，解决长生产线点位分散、操作路径长、状态反馈滞后的现场问题。从结构分层来看，设备采用上下两段式铝型材框架拼接设计，下部柜体为电气安装舱，内部预留了PLC安装导轨、端子排固定位、走线槽排布空间，柜体侧面设置可拆卸式维护门板，门板与框架间采用快拆铰链连接，日常维护时无需整体拆解柜体，仅需松开侧边锁扣即可打开门板完成接线、元器件更换作业；柜体底部配置可调式支撑脚杯，可根据现场地面平整度调节整体水平度，调节行程覆盖0-30mm范围，适配车间环氧地坪、水泥地面等不同铺装场景的安装需求，柜体底部同时预留了接地桩安装位与线缆进线孔，进线孔配置橡胶护圈，避免穿线时划伤线缆绝缘层。

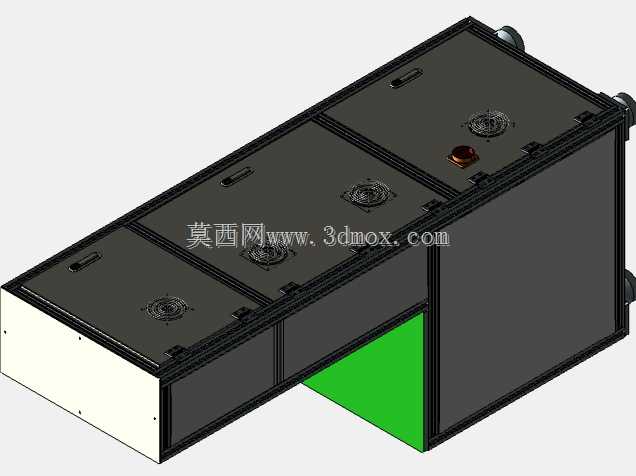

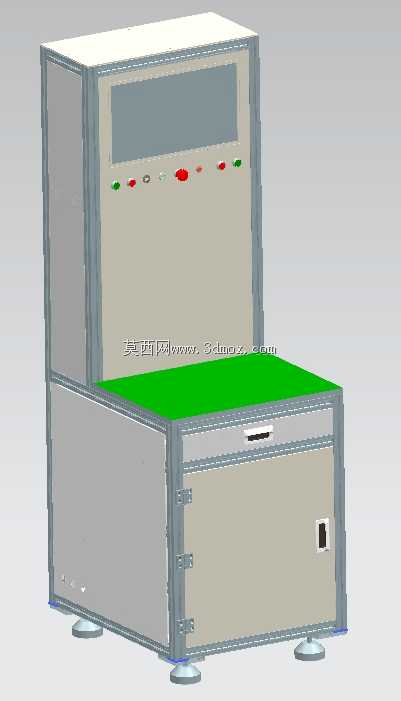

　　上部操作舱采用前倾式人机工程设计，操作台面距离地面高度设定为850mm，符合站立操作时的手臂自然放置高度，台面采用防静电密度板铺装，边缘做圆弧倒角处理，避免操作人员磕碰受伤；台面上方的显示面板区域倾斜15度布置，适配站立操作人员的平视视角，面板上预留了显示屏安装开孔、状态指示灯安装位、急停按钮与功能按钮的排布位置，指示灯按照红、绿、黄三色功能分区排布，红色对应故障报警、绿色对应设备运行、黄色对应待机预警，按钮间距设置为25mm，避免操作时误触相邻按键。

　　设备整体框架采用4040工业铝型材拼接，连接部位采用内置角码固定，外部无突出螺栓，既保证框架整体结构强度，又避免突出构件刮蹭操作人员衣物；上部操作舱与下部柜体之间采用螺栓刚性连接，连接位置设置减震橡胶垫，减少下部柜体内部接触器、继电器吸合时产生的振动传导至操作台面，避免台面放置的操作终端、记录文件因振动移位。从安装边界来看，设备整体宽度控制在1200mm，深度800mm，整体高度1600mm，安装时仅需预留左右各100mm的维护空间、后部150mm的走线空间即可，无需占用过大的车间通道面积，可直接布置在生产线端头的管控工位，也可根据车间布局需求多台并排拼接，实现多条生产线的集中管控。

　　结构设计阶段充分考虑了现场布线的合理性，柜体内部设置竖向与横向贯通的走线槽，强电回路与弱电信号回路分槽排布，避免强电干扰弱电信号的传输稳定性；操作台面下方预留了键盘抽屉安装位，可抽拉收纳操作键盘与鼠标，不用时推入台面下方不占用操作空间；柜体右侧设置了门锁安装位，非授权人员无法打开柜体接触内部电气元件，避免现场误操作引发的安全事故。这套结构的建模过程中，所有安装孔位、型材拼接间隙、门板开合行程都做了干涉校验，确保实际生产加工时可直接按照三维模型下料组装，无需二次调整结构尺寸；设备的外覆盖件采用1.2mm厚冷轧钢板折弯成型，表面做喷塑处理，耐车间油污、粉尘的腐蚀，适配生产现场相对复杂的使用环境。
