圆柱凸轮间歇分度机构三维结构设计

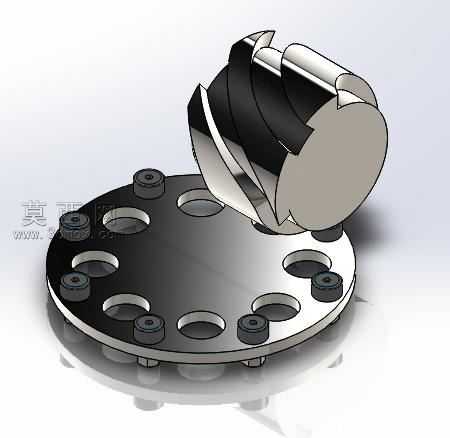

本作品为圆柱凸轮间歇运动机构的三维建模设计，整体采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计原理与实际加工装配逻辑，所有特征尺寸均经过合理性校验，可直接用于机构运动仿真、结构验证与教学演示场景。模型整体分为弧面圆柱凸轮与配套分度转盘两大核心部分，其中圆柱凸轮部分采用空间螺旋曲面建模方式，精准还原了凸轮工作段的螺旋升角与停歇段的圆弧定位结构，曲面过渡顺滑无棱角破面，建模时通过扫描混合、曲面修剪合并等特征命令完成复杂空间轮廓的构建，确保凸轮轮廓曲线的运动学特性符合设计要求，可实现40度运动行程对应90度分度转位、60度停歇定位的间歇运动逻辑。配套的分度转盘采用圆盘式结构设计，盘面均匀分布多组定位安装孔与滚子安装位，每个滚子安装位均预留标准螺丝锁紧结构，可通过内六角螺丝将从动滚子牢固固定在转盘上，建模时对螺丝沉孔、滚子配合间隙、转盘底部定位凸台等细节均做了还原，各零件之间的装配约束完全按照实际机械装配关系设置，无干涉错位问题。渲染阶段采用金属材质赋予各零件真实质感，凸轮与转盘主体采用合金钢材质表现，表面做哑光金属处理，螺丝等紧固件采用发黑处理的金属质感，背景采用简洁浅灰色渐变突出机构主体结构，光影设置采用柔和侧光方案，清晰展现凸轮曲面轮廓与转盘的孔位分布细节。设计过程中重点考量了间歇机构的传动平稳性，凸轮轮廓曲线经过运动学优化，可有效降低分度转位过程中的冲击与振动，转盘的多工位孔位设计可适配多工序间歇转位的使用需求，整体结构紧凑，传动可靠，可作为自动化间歇送料、多工位转台等设备的核心传动机构参考模型，也可用于机械原理课程中凸轮间歇传动章节的教学演示案例，帮助学习者直观理解空间凸轮机构的工作原理与结构组成。
