自行车后拨链变速器三维结构设计

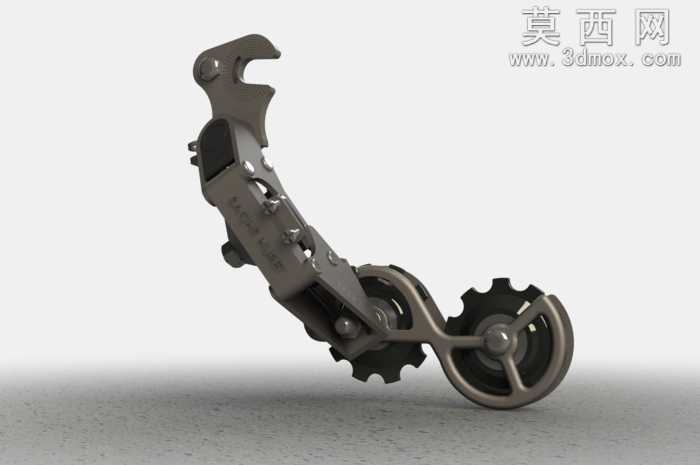

本作品为自行车后拨链变速器的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据自行车传动系统的适配尺寸，确定后拨链器的安装挂耳轮廓、连杆摆臂长度、导轮与张力轮的中心距等核心参数，对安装挂钩的卡位结构进行精准建模，还原其与自行车尾勾的卡合限位特征，确保安装定位的准确性。建模过程中对连杆铰接结构做了细节还原，每处铰接轴的轴径、轴肩定位结构、连杆上的铰接孔公差配合特征都逐一绘制，同时还原了主体金属支架上的品牌标识蚀刻凹槽、固定螺丝的沉头孔位、弹簧限位卡槽等细节特征，导轮与张力轮的轮齿齿形按照自行车链条的节距参数设计，确保齿形与链条的啮合匹配度。材质与渲染阶段，主体支架与连杆部件赋予哑光磨砂金属材质，模拟铝合金锻造后的表面氧化质感，铰接螺丝、导轮轴心等紧固件赋予亮面镀铬金属材质，还原五金件的金属光泽，导轮与张力轮的轮体部分赋予黑色工程塑料材质，模拟尼龙玻纤材质的哑光质感，张力弹簧赋予弹簧钢材质，还原金属线材的表面纹理。场景搭建采用浅灰色哑光地面作为承载，设置柔和的侧上方主光源搭配补光，弱化硬阴影突出部件的结构轮廓，渲染角度选取侧前方45度视角，完整展示后拨链器的安装挂耳、连杆摆臂、双导轮结构的整体形态。结构设计上还原了后拨链器的平行四边形连杆摆动结构，可实现变速过程中导轮组的横向位移与纵向张紧动作，张力轮内置的弹簧张紧结构也做了结构还原，能够模拟链条松紧度自适应调节的动作逻辑，整体模型装配关系完整，各部件无干涉，可用于自行车传动系统的结构演示、配件开发参考以及骑行装备相关的设计展示使用。
