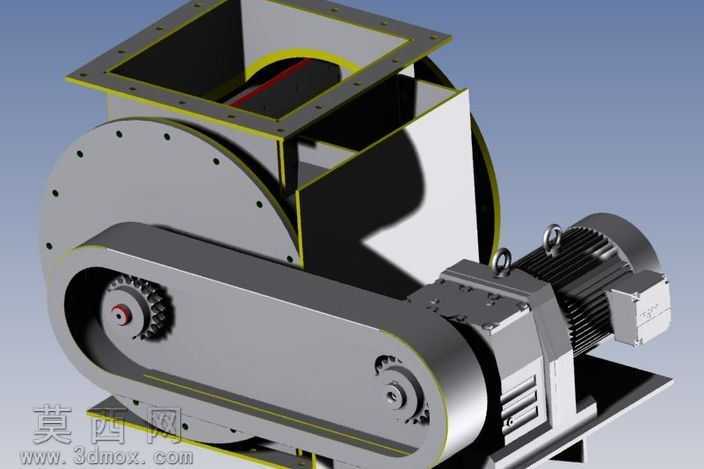

皮带传动离心式工业通风机三维设计

本作品为皮带传动式离心通风机的三维参数化建模成果，建模过程中严格遵循通用离心风机的结构设计规范，对设备各组成部件进行了1:1等比例的精细化还原。首先从风机的核心功能部件叶轮开始构建，依据离心式叶轮的气动外形要求，绘制叶片型线、轮盘与轮盖的截面轮廓，通过旋转、阵列等特征操作完成叶轮主体建模，精准还原叶片的安装角度、轮盘的圆弧过渡结构，保证叶轮结构的合理性与气动性能的匹配度。机壳部分采用钣金建模思路，先绘制蜗壳的型线轮廓，通过拉伸、抽壳、法兰边折弯等特征完成蜗形壳体的构建，同时对进风口、出风口的连接法兰进行细节处理，还原法兰上的安装孔位、密封边结构，保证机壳与外接管道的安装适配性。传动系统部分，分别构建了主动皮带轮、从动皮带轮、传动皮带、轴承座组件的三维模型，对皮带轮的轮槽结构、轴承座的安装定位孔、密封端盖细节都做了精细化呈现，同时完成驱动电机的建模，还原电机的接线盒、散热筋、吊环、输出端连接结构，准确还原电机与皮带传动组件的装配位置关系。整体装配过程中严格按照实际设备的装配逻辑添加配合约束，保证叶轮与机壳的同轴度、皮带轮的平行度、电机安装面的平面度等装配公差要求，各部件之间无干涉、无错位。材质渲染阶段，为机壳、叶轮等钣金部件赋予哑光金属漆材质，还原工业设备常用的涂装质感；为传动皮带赋予黑色橡胶材质，调整粗糙度参数还原橡胶的哑光质感；为电机外壳赋予铸铁材质，添加细微的颗粒质感还原铸件表面效果；为轴承、安装螺栓等标准件赋予镀锌金属材质，区分不同部件的材质差异。渲染时采用工业产品展示常用的三点布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现设备的结构层次与部件细节，阴影柔和自然，能够直观展示设备的整体外形、各部件的装配关系与结构特点，可用于风机产品的结构展示、装配教学、方案演示等场景，建模过程中对各部件的参数化设置也为后续的尺寸调整、结构优化提供了便利。
