三通式管道风量调节换向装置结构设计

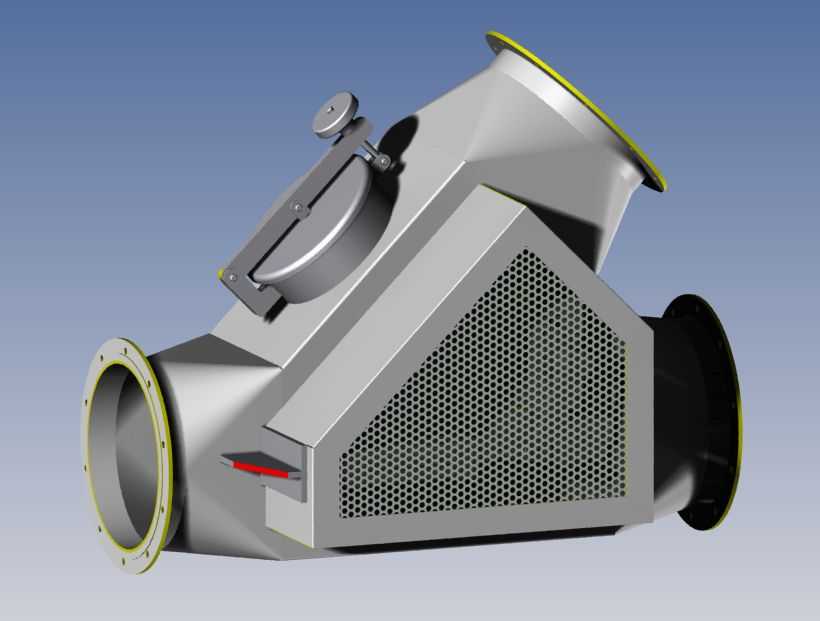

　　在工业通风、粉体气力输送、除尘系统管网中，管路的流向切换与风量分配是管网设计中经常遇到的工况需求，常规的直管段风阀仅能实现单路通断控制，当需要在单路进风对应两路出风、或者两路进风汇流到单路出风的节点做流向切换时，往往需要搭配两个独立风阀加弯头管件拼接，不仅占用管路安装空间，拼接处的法兰密封面多，长期运行漏风率控制难度大，两个阀门的动作同步性差也容易出现管路憋压、风量分配偏差超标的问题。这款三通式换向调节装置，就是针对这类三通节点的集成化需求做的结构优化，把换向导流、风量调节、观察检修的功能整合到单个铸件式壳体内部，省去了多管件拼接的冗余结构。从结构布局来看，装置采用斜Y型的三向接口设计，三个接口端都加工了标准法兰连接边，法兰端面预留了密封槽与螺栓孔位，安装时可以直接和同管径的通风管道法兰对接，不需要额外做变径转接；其中两个接口处于同一水平轴线上作为主通路，第三个接口斜向布置在壳体侧上方作为旁通支路，接口法兰的密封面平面度控制在0.1mm以内，配合橡胶密封垫可以保证10kPa风压下的漏风率低于1%。

　　壳体侧面的带锁紧手柄的翻盖结构是检修观察口，日常运行时通过快压式锁扣把翻盖压紧在壳体的密封台阶上，需要清理管路内部积尘、检查导流板磨损情况时，不需要拆卸整个装置的连接法兰，直接扳开锁扣翻开盖板就能进入内部作业，翻盖和壳体之间还设置了定位销轴，翻开后可以保持固定开度，避免检修过程中盖板意外回落伤人。壳体侧下方的冲孔网板区域是过风防护结构，网板采用1.5mm厚的不锈钢板冲压成型，网孔直径3mm，开孔率控制在45%左右，既可以阻挡管路内的大体积杂物进入旁通支路，避免后续支路的设备被杂物卡滞，又不会造成过大的风阻损失；网板采用嵌入式安装结构，周边用压条和螺栓固定在壳体的预留槽内，磨损后可以单独拆卸更换，不需要更换整个壳体。

　　装置内部的导流换向板采用转轴式结构，转轴一端延伸到壳体外部和调节手柄连接，手柄上带有刻度盘与锁紧机构，转动手柄就可以带动内部导流板摆动，调整导流板的角度就能改变两个出口的风量分配比例，当导流板完全摆到一侧位置时，可以完全切断其中一个支路的通路，实现100%的流向切换，调整到中间角度时可以按比例分配两路的风量，刻度盘上的角度标识可以对应不同的风量分配比例，方便调试时快速定位到需要的开度，调整到位后拧紧锁紧螺母就可以固定导流板位置，避免运行过程中气流冲击导致导流板移位。三个接口的法兰端面都做了凸缘止口设计，安装时和管道法兰的止口配合，可以自动对齐同轴度，降低现场安装的找正难度，法兰的螺栓孔采用跨中布置方式，适配国标通风管道的法兰安装尺寸，不需要现场重新打孔。整个壳体采用焊接后整体去应力处理的工艺，焊接完成后对所有焊缝做打磨抛光，消除内部的尖角与焊瘤，减少气流通过时的局部阻力，壳体外部做喷塑防腐处理，可以适应潮湿、多粉尘的工业车间环境，长期运行不会出现壳体锈蚀掉渣污染输送介质的问题。

　　在安装边界上，装置的三个接口中心线处于同一平面内，安装时需要保证该平面和管路设计的流向平面重合，避免导流板摆动时和壳体内部出现卡滞；装置的检修翻盖侧需要预留至少300mm的操作空间，方便日常打开盖板做检修维护，调节手柄的安装位置要避开周边的管线与支架，保证手柄可以在0到90度的调节范围内自由转动，不会和周边构件发生干涉。和传统的双阀拼接结构相比，这款集成式三通换向装置的整体长度缩短了40%左右，重量降低了30%，法兰连接面减少了三分之二，漏风点大幅减少，同时单个调节手柄就可以完成流向切换与风量调节，操作更简便，调试时不需要反复调整两个阀门的开度匹配，大幅缩短了管网调试的时间。在粉体输送场景中，装置内部的所有转角都做了圆弧过渡处理，没有直角死角，可以避免粉体物料在转角处堆积堵料，适合面粉、塑料粒子、金属粉末等物料的稀相气力输送管网使用；在除尘系统中，这款装置可以用在除尘器的进出口支路切换，实现单台除尘器对应多个产尘点的轮流除尘，减少除尘系统的风机配置数量，降低系统整体能耗。
