26英寸山地自行车轮圈三维结构设计

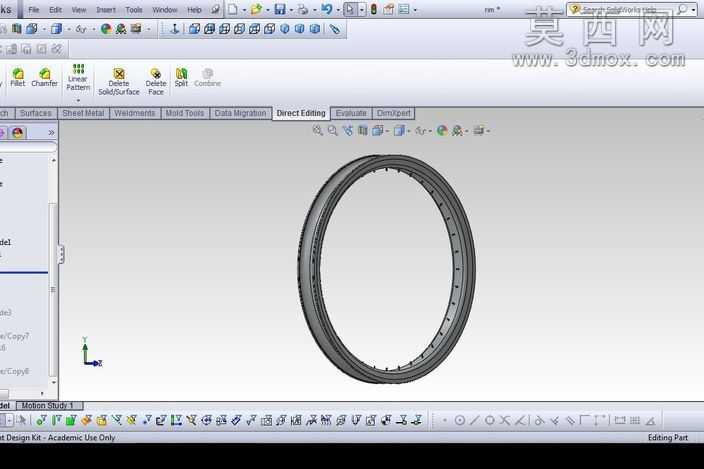

本作品为适配26英寸规格山地自行车的轮圈三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循山地车轮组的实际工程尺寸规范，针对轮辋的截面轮廓、周向辐条安装孔位、胎唇卡合槽结构做了精准的参数化还原。建模初期先梳理山地车轮圈的功能需求：需要兼容26x1.0到26x2.5区间宽度的外胎安装，同时满足越野骑行场景下的结构强度要求，因此先绘制轮圈的径向截面草图，对胎圈座的倾斜角度、卡槽深度做了符合行业标准的尺寸约束，通过圆周阵列特征完成整圈轮廓的生成，保证轮圈的圆度公差符合设计要求。在细节结构处理上，针对轮圈周向均匀分布的辐条安装孔，采用单孔特征建模后按等角度圆周阵列的方式完成，每个孔位的沉台结构都做了还原，匹配实际轮组辐条帽的安装空间；轮圈表面的防滑纹理、侧边刹车边的平整区域也做了区分建模，为后续材质赋予和结构校验提供基础。材质设置环节，针对山地车轮圈常用的铝合金材质特性，调整金属材质的漫反射、粗糙度参数，还原铝合金阳极氧化后的哑光金属质感，同时对胎唇卡槽的内壁做了细微的纹理处理，模拟实际生产中的加工纹路，提升模型的真实感。结构校验层面，建模完成后通过软件的测量工具校验轮圈的外直径为559毫米，完全匹配26英寸山地车轮组的通用尺寸标准，轮圈的截面宽度、壁厚参数都参考市售主流山地车轮圈的工程参数设置，既保证模型的外观还原度，也具备实际的结构参考价值。整体设计思路围绕公共山地车配件的通用化需求展开，没有做个性化的特殊结构修改，还原了量产山地车轮圈的标准结构，可用于山地车整车装配的配套建模、轮组结构教学演示、骑行配件的创新设计参考等场景，模型的特征树保留了完整的参数化建模步骤，方便后续使用者根据需求调整轮圈的孔数、截面宽度、壁厚等参数，适配不同规格的山地车外胎与辐条搭配需求。
