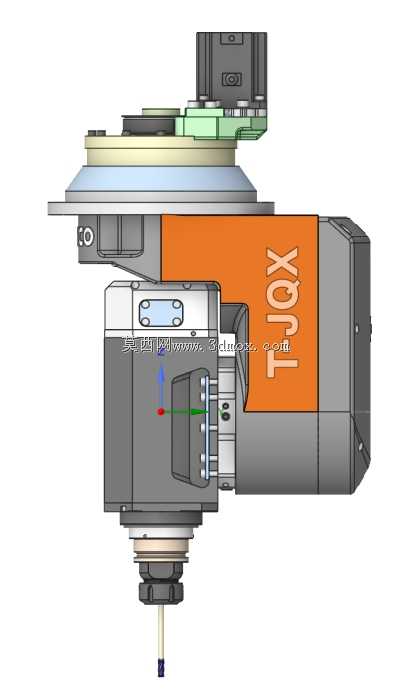

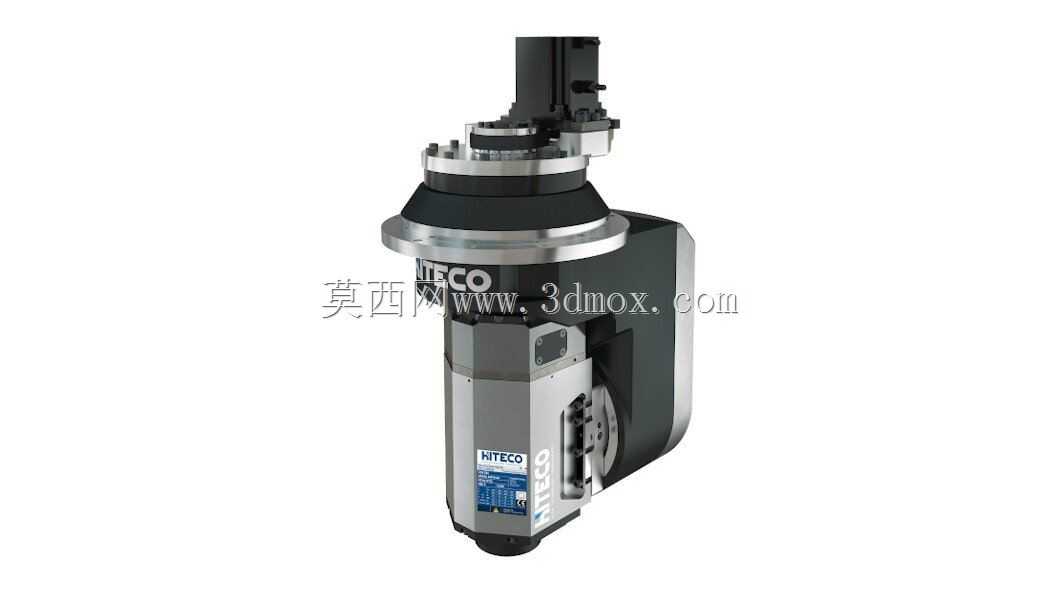

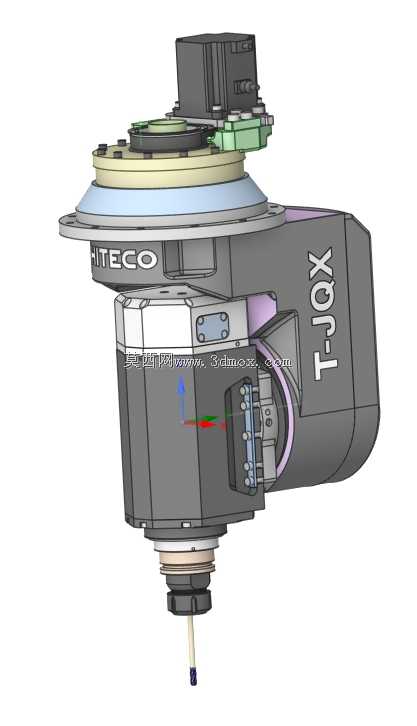

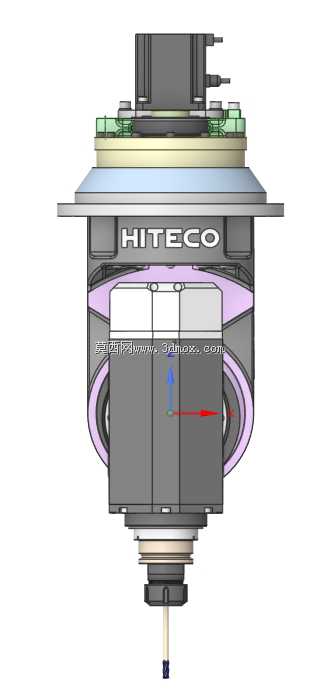

Hiteco T-JQX五轴加工摆头结构设计

　　这款五轴摆头是高端数控加工设备的核心功能附件，主要适配龙门加工中心、大型数控铣床以及非金属板材加工专机，在木工板材异型加工、铝合金构件五面铣削、复合材料曲面修型、广告标识立体雕刻等场景中应用广泛。实际生产中，这类双摆轴结构可以在工件一次装夹的前提下，完成空间多角度的铣削、钻孔、倒角、轮廓修边工序，避免多次装夹带来的定位误差，尤其适合带倒扣结构、空间斜面、复杂曲面的零件加工，相比传统三轴加工能大幅缩短异形件的加工周期。

　　从结构设计逻辑来看，该摆头采用主轴偏置式双回转轴布局，A轴负责主轴的俯仰摆动，C轴负责绕竖直轴线的连续回转，两轴均采用高精度伺服驱动搭配谐波减速机构，保证回转过程中的传动间隙控制在0.001°以内，满足高速铣削时的动态响应要求。主轴单元采用集成式电主轴设计，内置冷却回路与拉刀机构，可适配标准BT30/ISO30刀柄，最高转速可达24000rpm，兼顾有色金属高速切削与非金属材料的大进给加工需求。摆头的壳体采用高强度铸铁整体铸造成型，经过二次时效处理消除内应力，安装结合面经过精密刮研，保证与机床滑枕连接后的接触刚度满足重切削要求。

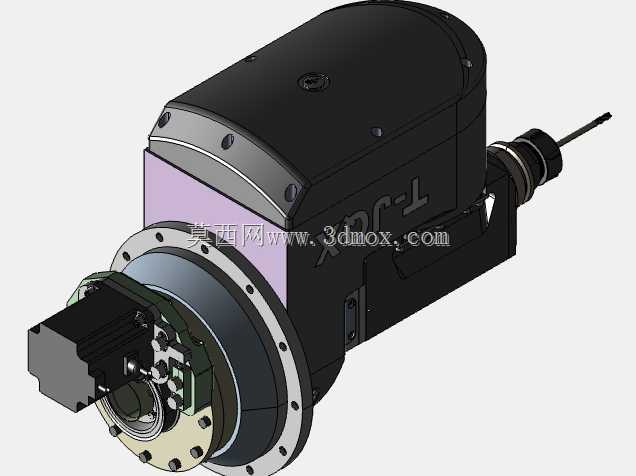

　　安装边界方面，该摆头与机床滑枕的连接法兰采用标准圆形定位止口设计，止口直径适配主流龙门设备的滑枕输出端，整体安装后从法兰端面到主轴端面的悬伸长度控制在合理范围内，避免悬伸过长带来的刚性衰减。摆头的C轴回转范围为±360°连续回转，A轴摆动范围为-110°到+110°，可覆盖绝大多数空间角度的加工需求，运动过程中所有管线均采用内置拖链布局，外部无裸露线缆，避免加工过程中切屑、切削液对管线的磨损，同时降低高速运动时的管线干涉风险。

　　设计过程中重点考虑了加工场景的防护需求，摆头的所有回转结合面均采用双层迷宫密封搭配气幕防护结构，加工时持续通入低压压缩空气，在密封间隙形成正压气幕，阻止切削粉尘、切削液进入摆头内部的传动与轴承部件，延长设备维护周期。主轴端面配备气嘴接口，可连接刀具冷却系统，支持中心出水与端面吹气功能，加工深孔时可通过中心出水及时排出切屑，换刀时通过端面吹气清理刀柄锥面的杂质，保证刀具装夹精度。

　　从实际选型适配角度，这款摆头的重量经过优化设计，不会给机床Z轴带来过大的负载，适配Z轴伺服电机的扭矩输出范围，安装时不需要对原有设备的配重系统做大幅改动，可直接用于旧机床的五轴功能升级。摆头的电气接口采用标准化快插接头，接线时可直接对接主流数控系统的IO端口与轴控接口，不需要额外定制转接模块，缩短现场调试周期。日常维护时，摆头的润滑点均设置在便于操作的外侧位置，可在不拆解主体结构的前提下完成定期润滑脂加注、密封件检查等常规维护操作，降低设备运维的时间成本。

　　在非金属板材加工场景中，这款摆头可配合主轴的高转速特性，完成亚克力、密度板、铝塑板等材料的三维曲面雕刻、斜边切割、45°倒角等工序，加工出的斜面无接刀痕迹，表面粗糙度可直接满足后期喷涂或贴面要求。在铝合金零部件加工场景中，摆头的刚性结构可支持大进给铣削，完成新能源电池托盘、轨道交通内饰件等带多角度安装面的零件加工，一次装夹即可完成所有面的加工，避免多次翻面装夹带来的位置度误差。针对模具加工场景，该摆头可配合球头铣刀完成模具型腔的清根加工，减少后续钳工打磨的工作量，缩短模具制造周期。
