适配谐波传动的小型望远镜安装支撑结构

　　这套支撑结构主要面向小型天文观测设备的谐波传动改造场景，解决入门级赤道仪负载不足、传动回差大的痛点，适配个人天文爱好者自制赤道仪、便携观测支架的搭建需求，可直接对接市面常见的谐波齿轮箱与步进电机，无需额外定制转接件就能完成核心传动段的装配。从实际使用场景来看，这类支架多用于户外便携观测 setup，需要兼顾轻量化与负载刚性，毕竟外出观测时设备总重直接影响携带便利性，而支撑结构的刚性又直接决定观测时的跟踪精度，一旦支撑段出现形变，长曝光拍摄时就会出现星点拖线的问题。

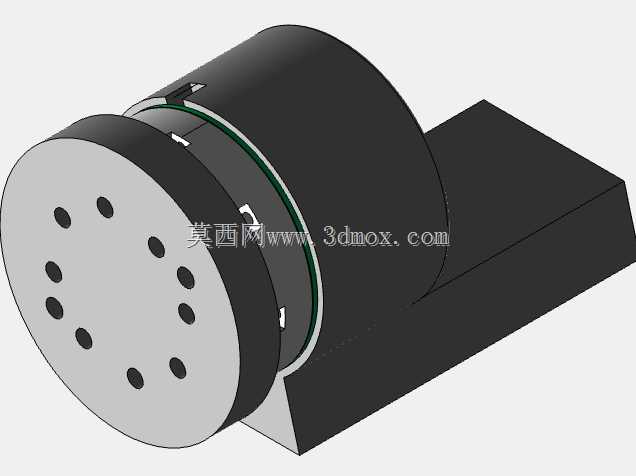

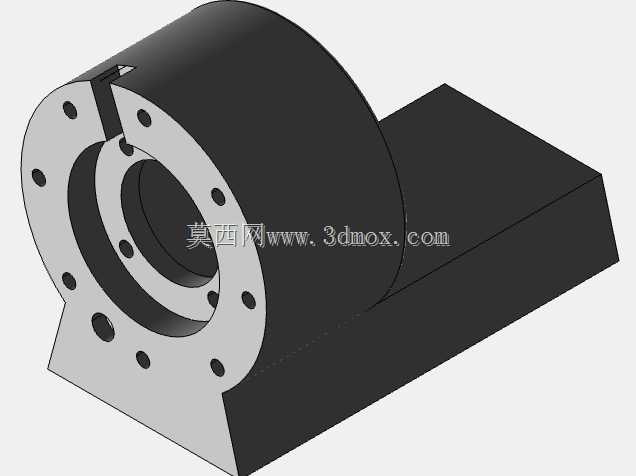

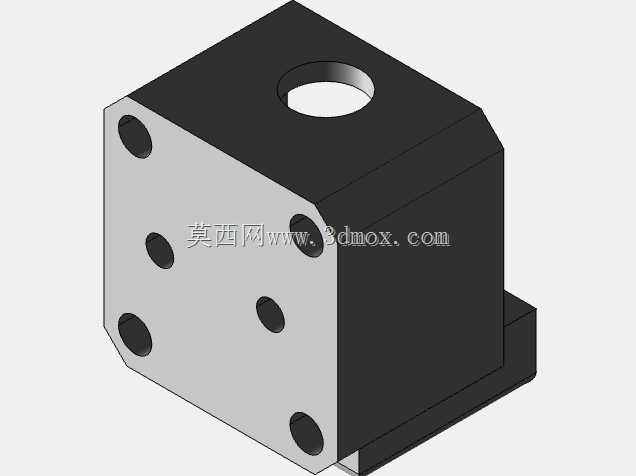

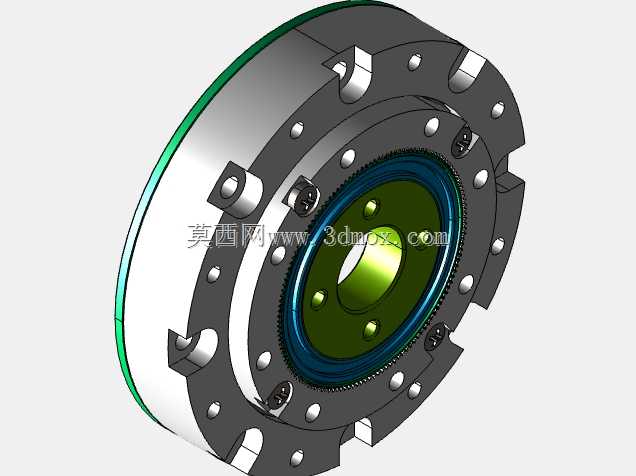

　　结构设计上采用直连式传动布局，电机输出端直接通过行星齿轮箱对接谐波齿轮箱输入端，省去了额外的同步带传动环节，既减少了传动链上的回差来源，也压缩了整个传动段的轴向尺寸，让整体支架结构更紧凑。安装边界完全匹配48mm规格的Nema17步进电机，电机安装位的孔位按照标准Nema17电机的安装孔距设计，直接用M3螺丝就能完成电机固定，不需要额外做转接板。行星齿轮箱选用5.18减速比的规格，和谐波齿轮箱的100减速比配合后，整体减速比能达到518:1，这个减速比搭配1.8度步距角的步进电机，细分驱动下可以做到足够的跟踪精度，满足天文观测时的恒星速度跟踪要求。

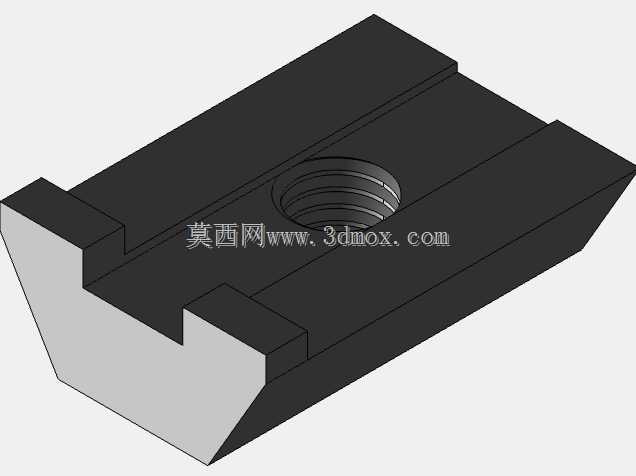

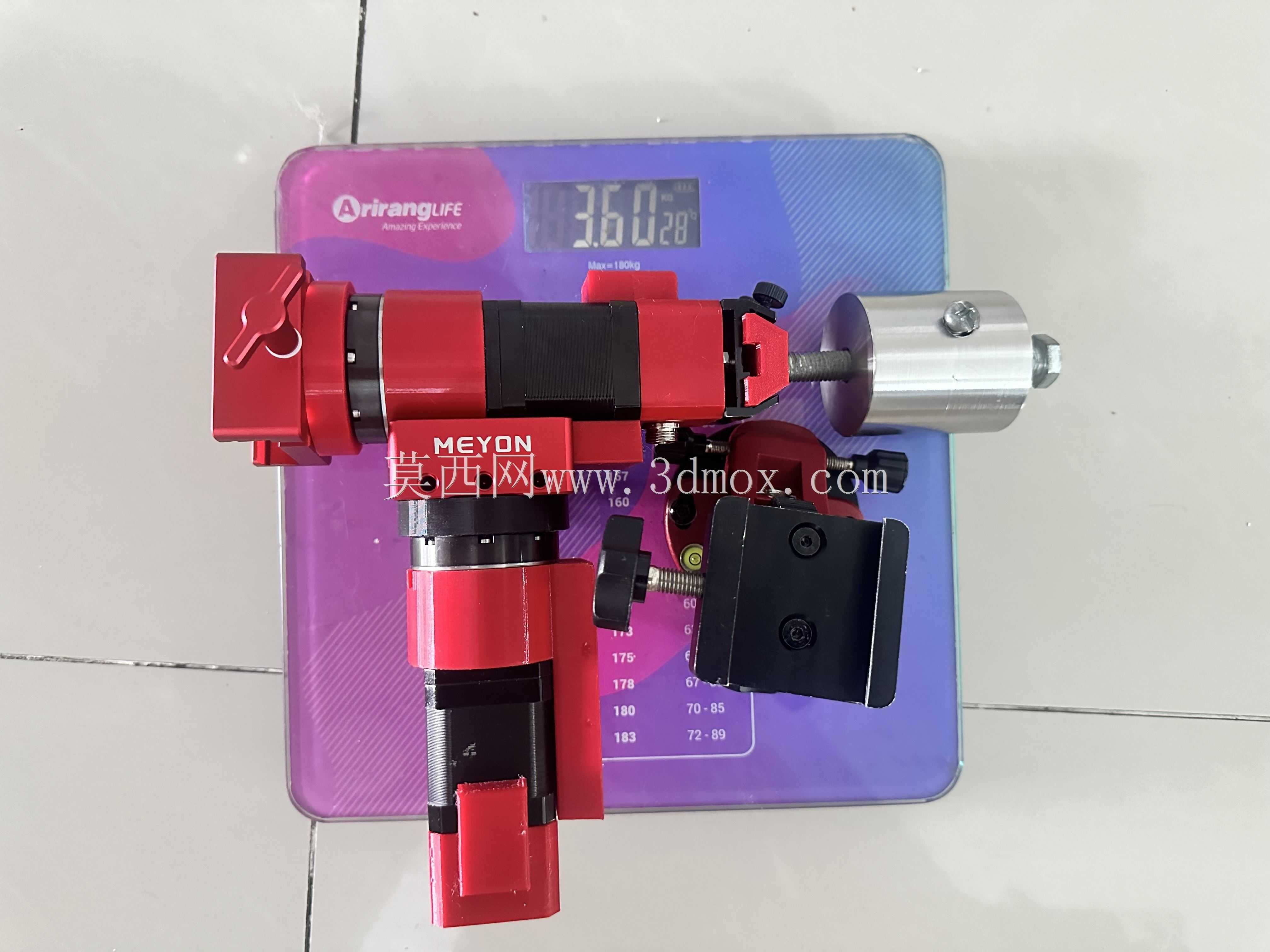

　　负载能力设计上做了无配重与带配重两种工况的适配，无额外配重块时，整套支撑结构可以承载约3kg的观测设备，这个负载能力足够支撑小型折射镜、导星镜与相机的组合，满足入门级天文摄影的需求；如果在结构末端加装1公斤的配重块，整体负载容量可以提升到5-7公斤，能够承载更大口径的施卡镜或者短焦反射镜，覆盖更多主流的业余天文观测设备重量范围。结构的安装接口预留了标准的鸠尾板安装槽位，可以直接对接市面常见的天文望远镜鸠尾板，不需要额外加工转接件，设备拆装的效率很高，适合户外频繁拆装的使用场景。

　　外形尺寸上，整个传动支撑段的径向尺寸控制在谐波齿轮箱的外径范围内，没有额外突出的安装耳，收纳时可以直接放进便携设备箱，不会因为突出结构刮蹭其他配件。结构的受力路径做了针对性优化，电机与齿轮箱的连接法兰处做了加厚处理，避免传动时的径向力导致法兰变形，谐波输出端的安装面做了铣平处理，保证安装面的平面度，避免设备安装后出现倾斜，导致光轴不正的问题。考虑到自制场景的加工便利性，所有安装孔都设计为通孔，没有复杂的沉孔或者异形结构，即使用普通的桌面级铣床甚至3D打印都能完成零件加工，降低了个人制作者的加工门槛。

　　实际装配时需要注意，电机与行星齿轮箱的对接处要保证同轴度，避免因为装配偏差导致传动卡顿、磨损加快的问题，谐波齿轮箱与支架的连接螺丝要涂覆螺纹胶，防止户外使用时因为温度变化、设备震动导致螺丝松动。整个结构没有多余的装饰性设计，所有结构特征都服务于传动刚性与安装便利性，比如侧面的走线槽设计，可以把电机线、加热带线顺着槽位排布，避免走线杂乱勾挂其他设备，底部的三脚架安装接口兼容标准的3/8英寸螺丝，可直接固定在常见的摄影三脚架或者赤道仪三脚架上，不需要额外的转接配件。
