在线式栈板货物旋转缠绕包装设备

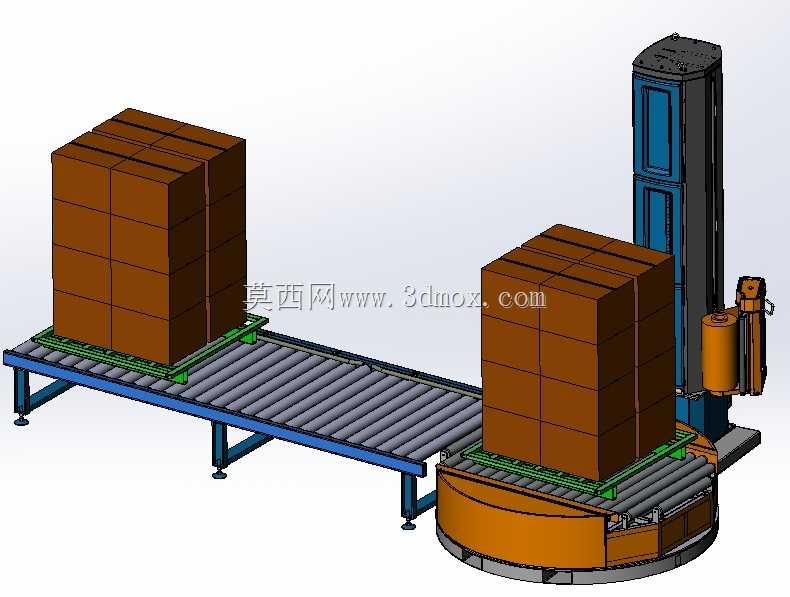

　　设备整体采用在线式布局，对接动力滚筒输送线，栈板载着码垛完成的整箱货物从上游输送线进入工位后，无需额外搬运，直接由滚筒线输送至旋转承载平台，待定位机构对栈板进行居中定位后，升降立柱带动膜架开始沿垂直方向做往复升降运动，旋转平台同步带动整栈货物做匀速回转，缠绕膜从膜架引出后逐层包覆在货物外表面，根据不同货物的堆垛高度、承重特性，可在设备调试阶段设定膜架的升降行程、旋转平台的回转速度、缠绕膜的拉伸比例，针对易散垛的轻载货物可适当加大膜层重叠率，针对重载规整的货物可适当降低膜材用量，在保证货物裹包后不散垛、满足运输防护要求的前提下控制膜材消耗。这套在线旋转缠绕包装设备，主要适配规模化生产车间后端的成品出库包装环节，对接连续式生产流水线，无需人工转运栈板即可完成整垛货物的缠绕膜裹包作业，常见于快消品、家电、化工、食品加工等行业的成品仓储出库段，用来替代传统人工缠膜的作业模式，解决人工缠膜松紧度不均、膜材损耗大、作业效率低、劳动强度高的实际问题。

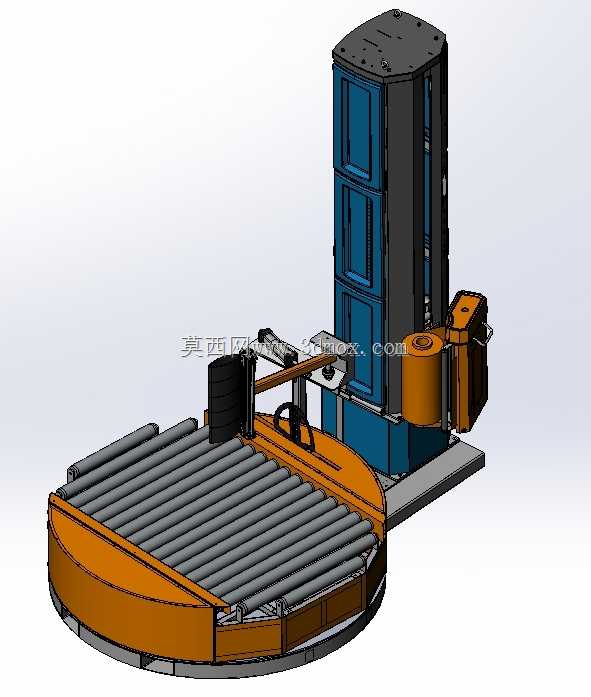

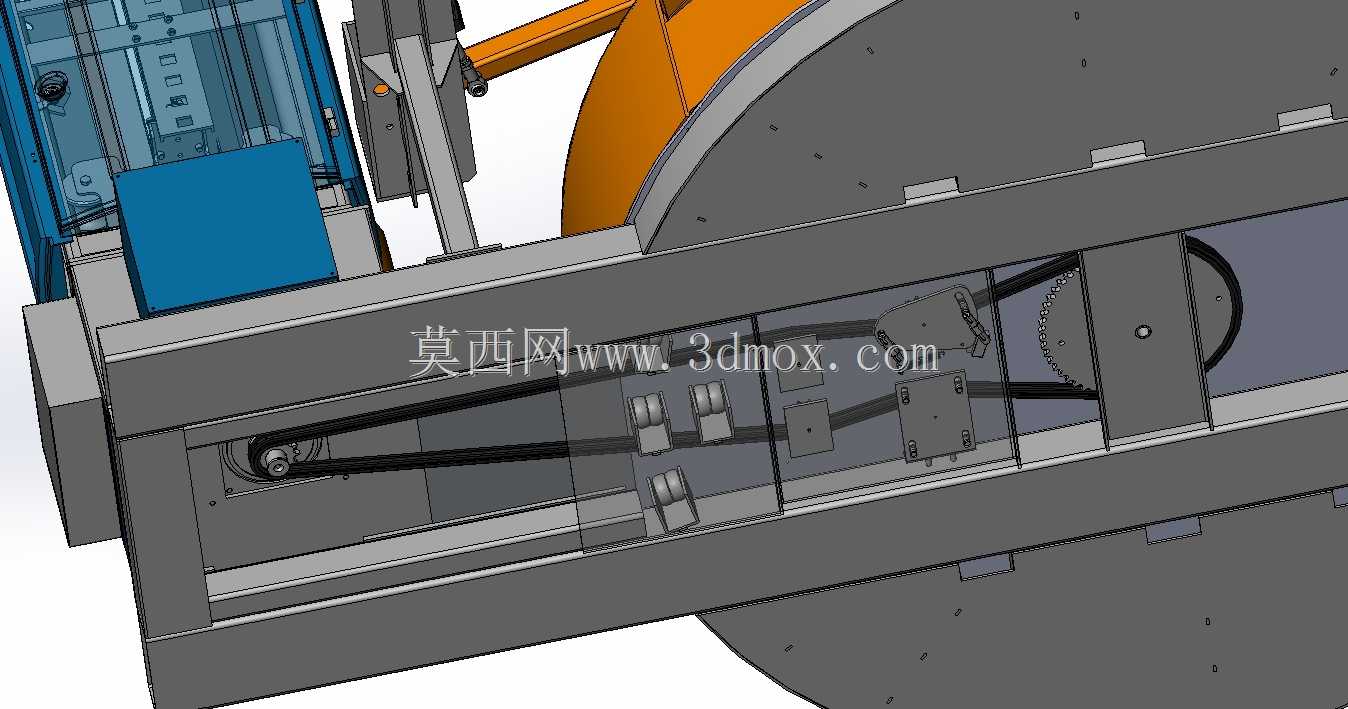

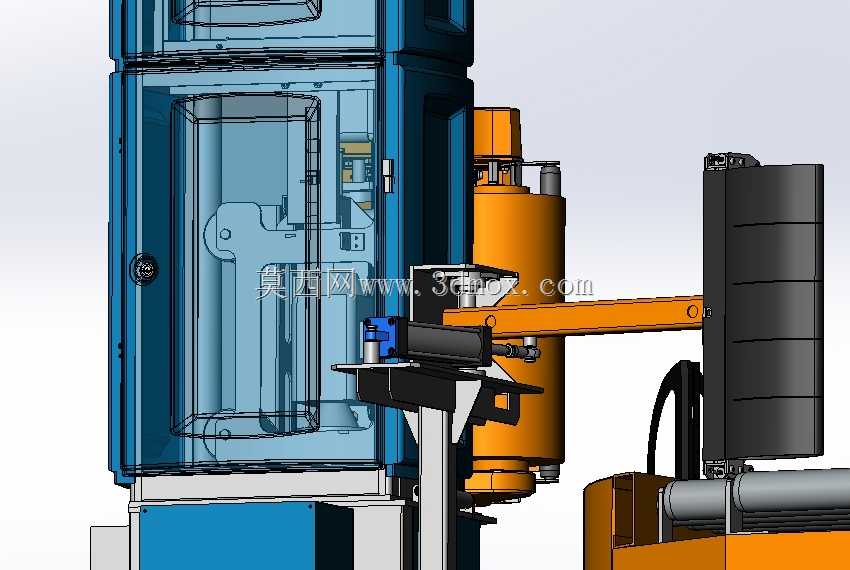

　　从结构设计层面来看，整套设备分为三个核心功能段：上游进料滚筒输送段、旋转缠绕作业段、下游出料滚筒输送段，其中进料与出料段的滚筒线采用统一的安装高度，可直接对接车间现有成品输送线，无需额外做高度差改造，滚筒间距适配常规1200mm1000mm、1100mm1100mm规格的工业栈板，避免栈板在输送过程中出现卡滞、下沉的问题。旋转承载平台采用圆盘式结构，平台表面同样集成动力滚筒，保证栈板进出工位时的输送连贯性，平台底部采用回转支承做承载结构，可承载最大1500kg的整垛货物，回转驱动采用减速电机配合齿轮传动，转速可在0-12rpm范围内无级调节，避免转速过快导致货物受离心力偏移散垛。升降立柱采用单立柱悬臂结构，立柱内部布置线性导轨与同步带传动机构，带动膜架沿立柱做垂直升降，升降速度与旋转平台转速做联动匹配，保证缠绕膜的重叠率始终维持在设定区间，膜架自带预拉伸机构，可将缠绕膜拉伸至原长度的250%-300%后再包覆到货物表面，大幅降低膜材的使用成本，同时膜架配备断膜检测、膜卷余量检测功能，出现断膜或膜卷耗尽时设备会自动暂停作业，避免出现空缠、漏缠的问题。

　　设备的安装边界需要结合车间流水线的布局预留空间，沿输送方向的总长度约为4800mm，其中进料段长度1800mm，旋转作业段直径2200mm，出料段长度1800mm，设备总宽度约为2600mm，升降立柱的最大升限为2800mm，可适配最大堆垛高度2400mm的整垛货物，安装时需要保证设备基础地面的水平度误差不超过2mm/m，避免旋转平台长期运行出现偏载磨损，同时设备周边需要预留不小于800mm的维护通道，方便后期更换膜卷、检修传动部件、调整定位机构。

　　在实际选型适配时，需要根据上游码垛设备的节拍匹配设备的缠绕效率，常规配置下单栈货物的缠绕作业周期约为1.5-3分钟，可对接节拍在20-40栈/小时的码垛生产线，如果生产线节拍更高，可通过调整缠绕圈数、提高回转与升降速度来压缩作业周期，也可配置双膜架结构来进一步提升作业效率。针对有特殊防护要求的货物，还可在膜架上附加顶部覆膜机构、压顶机构，压顶机构可在缠绕作业时压住货物顶部，避免轻质货物在旋转过程中出现移位，顶部覆膜机构可在货物顶部覆盖一层防水膜，满足户外仓储、长途运输的防水防尘要求。整套设备的结构设计充分考虑了车间连续作业的可靠性，所有传动部件均采用密封式结构，避免车间内的粉尘、碎屑进入传动机构造成磨损，电气元件采用工业级防护等级，可适应车间内温度0-45℃、相对湿度30%-90%的作业环境，无需单独做隔离防护。
