带航拍功能的小型多旋翼无人飞行器结构设计

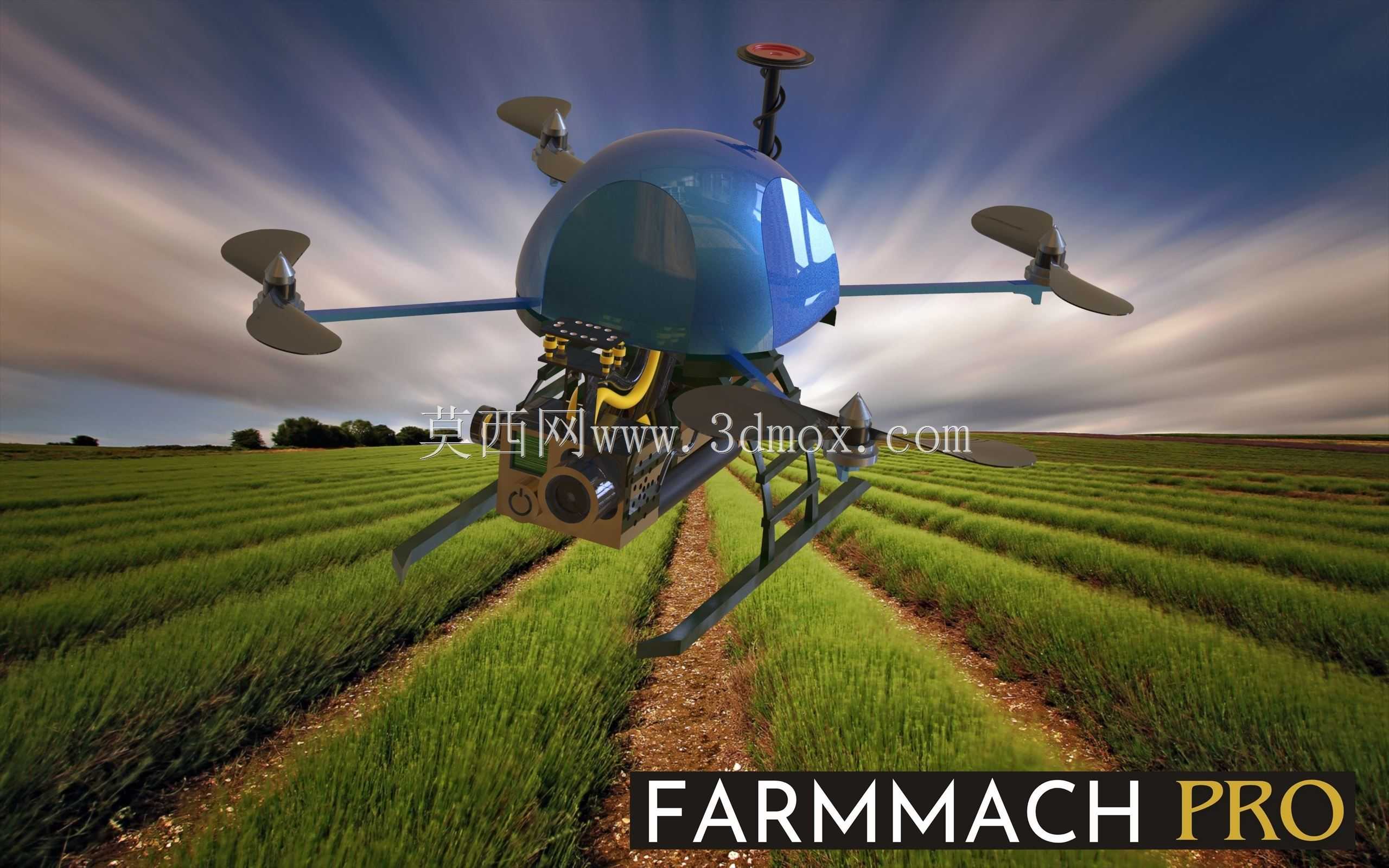

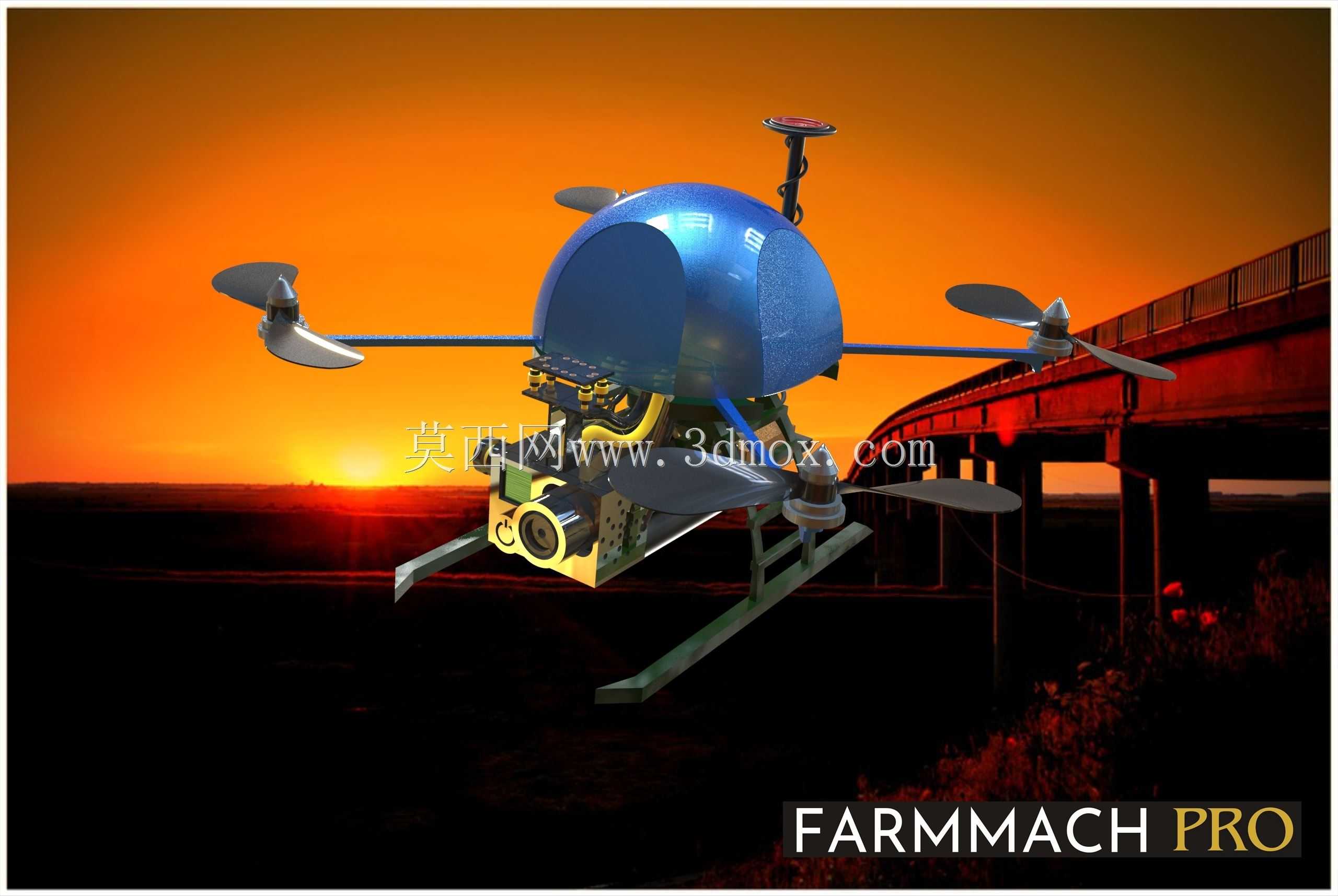

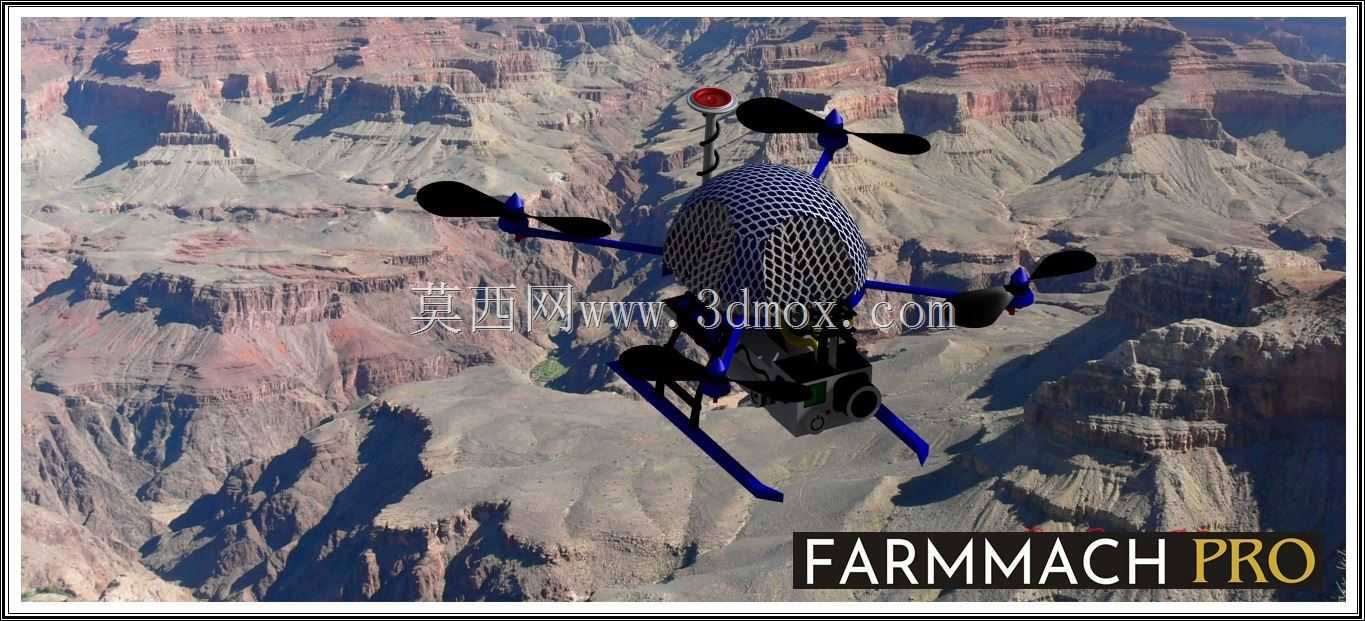

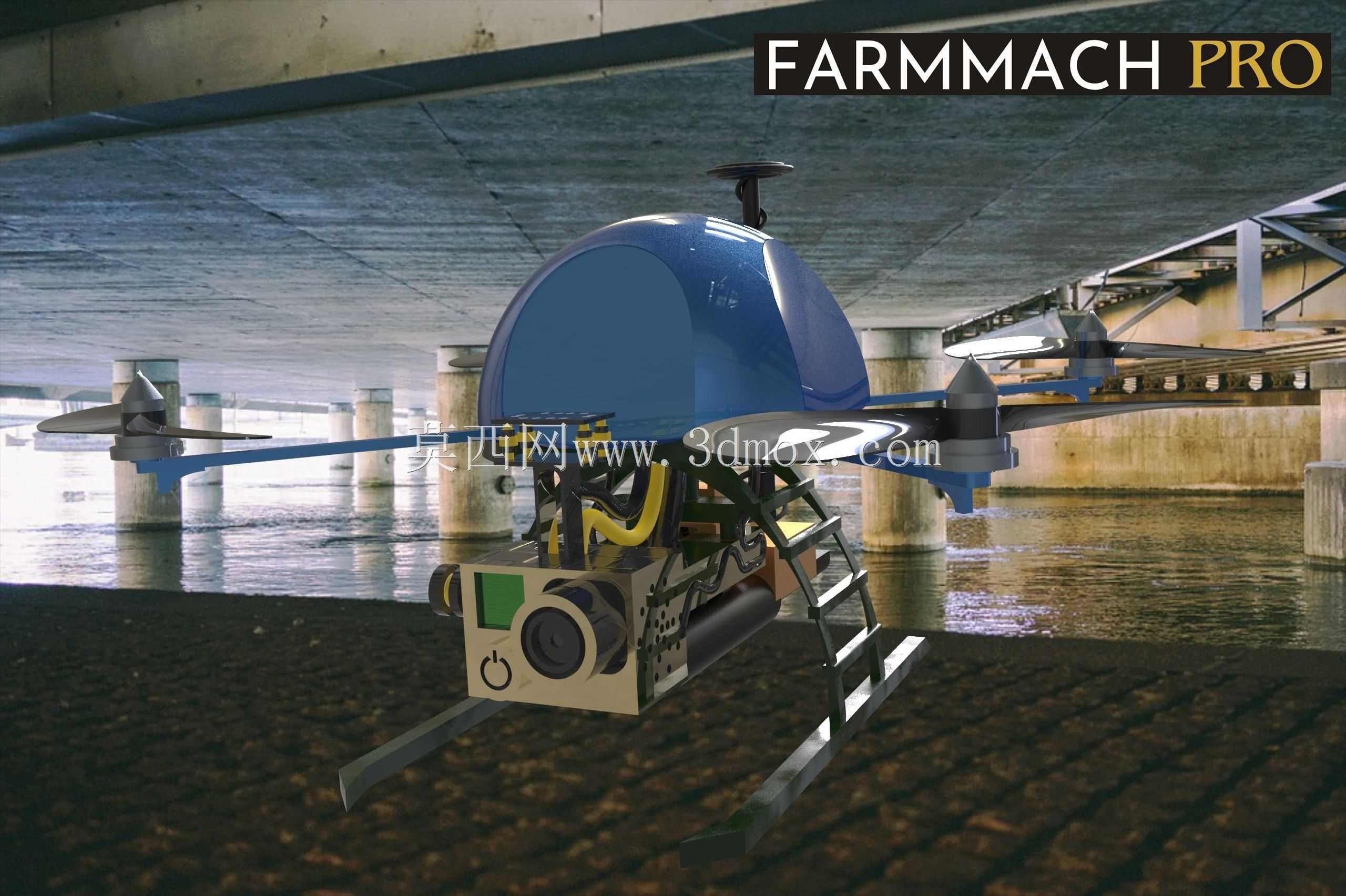

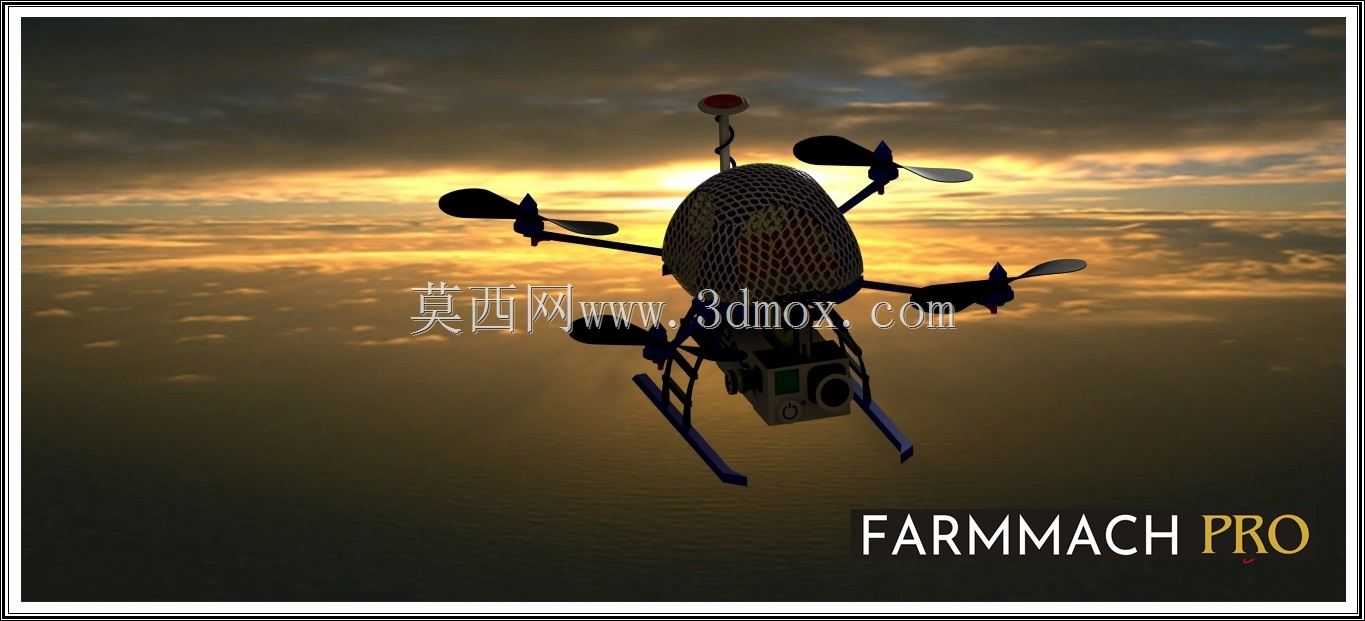

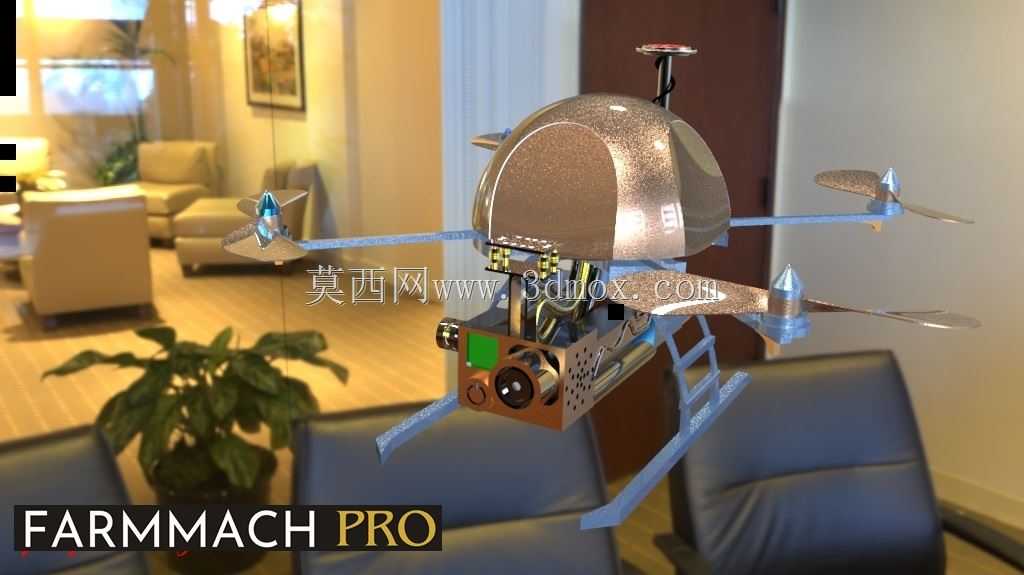

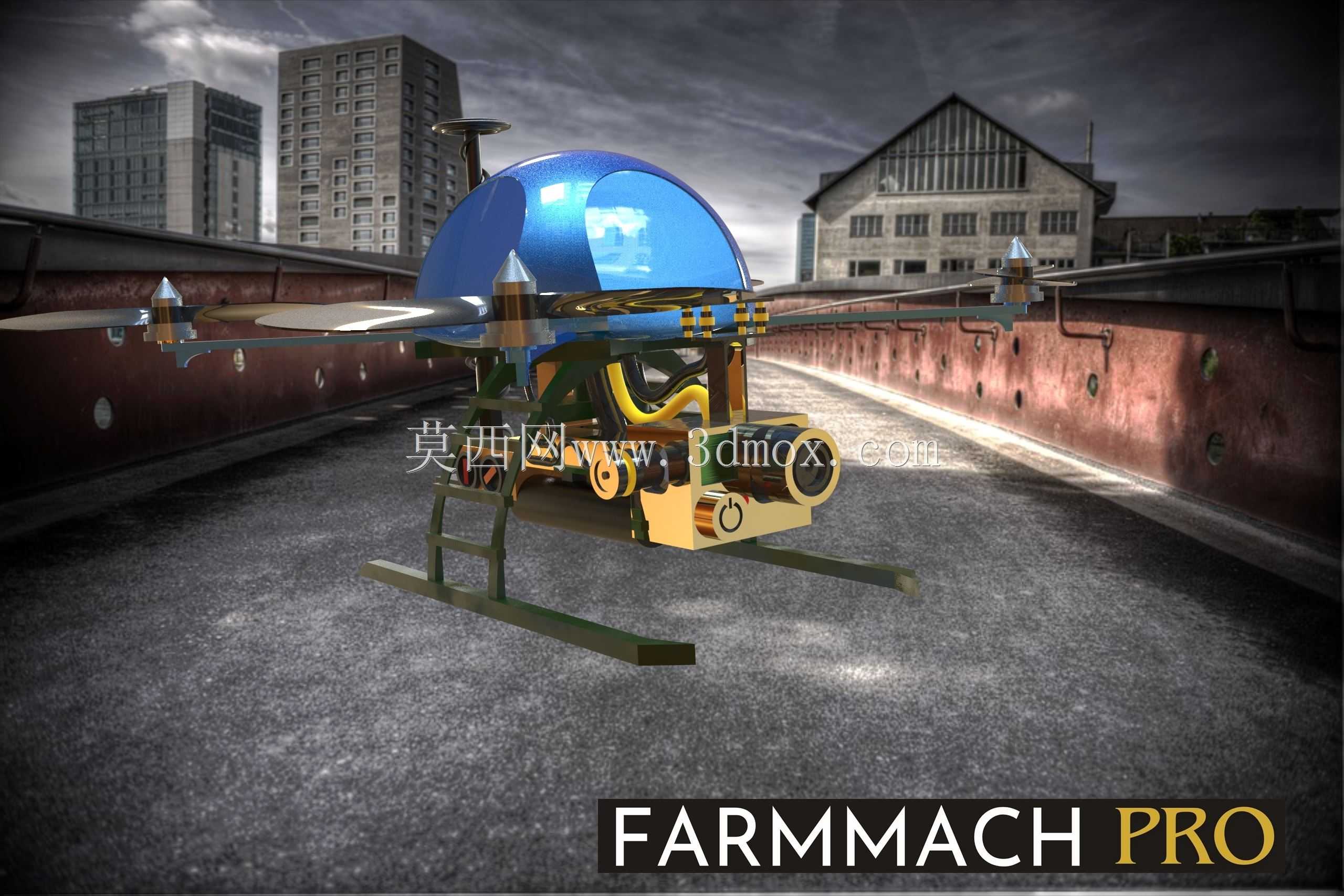

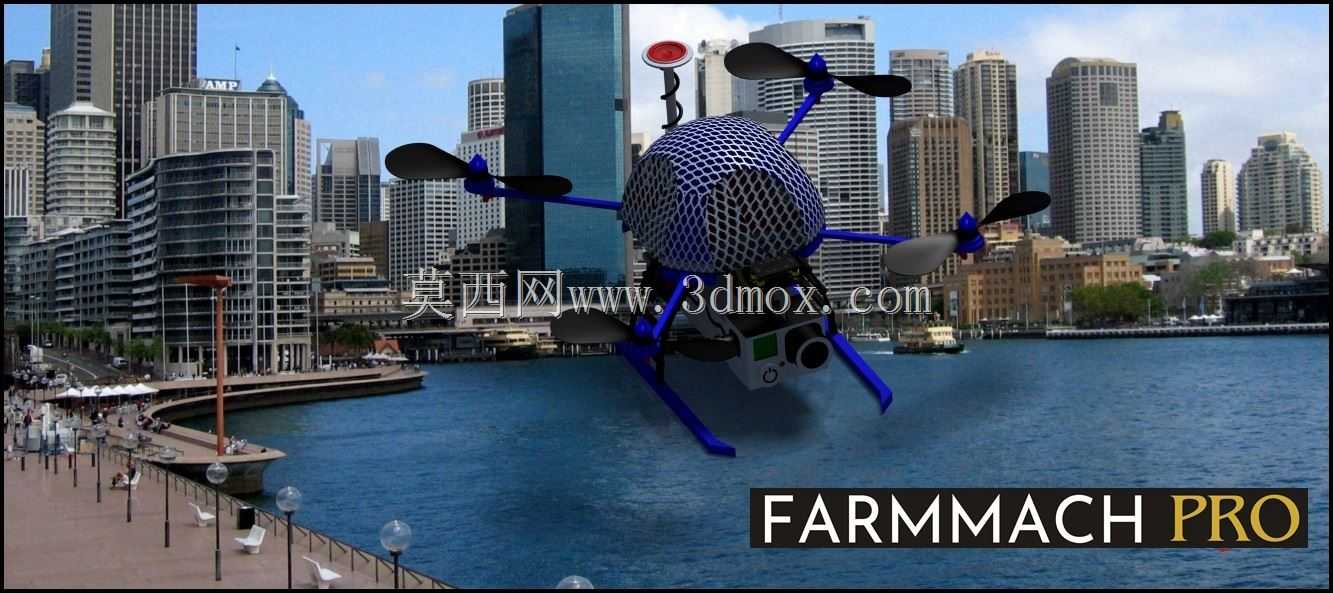

　　中心主机舱采用圆润的流线型上壳设计，上壳表面做了哑光质感处理，可降低户外强光下的反光干扰，同时减少飞行过程中的风阻系数，舱体内部预留了飞控模块、电池仓、图传模块的安装位，各个模块的安装位置都做了重心配平考量，将重量较大的电池模块设置在舱体中心靠下位置，有效降低整机重心高度，提升飞行过程中的抗侧风稳定性。机身前部集成了双轴增稳云台的安装接口，可适配可见光拍摄模块，云台与主机舱的连接位置设置了减震缓冲结构，可过滤飞行过程中旋翼产生的高频振动，保证拍摄画面的清晰度，满足低空航拍、场地巡检、农田作业观测等场景的使用需求。这款多旋翼无人飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，在结构布局上优先兼顾了飞行稳定性与载荷搭载的适配性。从整机结构来看，采用了共轴四组旋翼的布局形式，旋翼支臂采用轻量化镂空设计，在保证结构刚度的前提下尽可能降低整机自重，支臂与中心主机舱的连接位置设置了快拆定位结构，日常收纳时可快速拆卸支臂，缩小收纳体积，外出作业携带时无需额外占用过大的储运空间。

　　起落架部分采用了滑橇式结构设计，起落架支腿采用弹性改性材质制作，着陆时可吸收一定的冲击能量，避免硬着陆时的冲击力传递到主机舱内部损坏精密电子元件，起落架的高度预留了足够的云台下沉空间，即使在大角度俯仰拍摄时，云台镜头也不会与起落架产生结构干涉。旋翼端的动力安装座设置了标准的电机安装孔位，可适配不同KV值的无刷电机，安装座与支臂的连接位置做了加强筋结构，抵消电机高速运转时产生的扭转力矩，避免长期飞行后支臂出现结构疲劳变形。整机的布线全部隐藏在支臂与舱体的内部空腔中，外部无裸露线束，既降低了线束被旋翼剐蹭的风险，也进一步优化了整机的气动外形。

　　在安装边界设计上，旋翼转动时的最大外径控制在合理范围内，在狭小空间内作业时可灵活穿梭，不会因为旋翼尺寸过大出现碰撞障碍物的问题，主机舱底部预留了扩展安装位，可根据不同作业需求更换搭载模块，比如小型喊话器、气体检测模块、轻型播撒装置等，拓展不同场景下的使用能力。结构设计过程中针对各个连接节点做了受力仿真验证，在满载电池与搭载模块的状态下，各个结构件的应力都控制在材料许用应力范围内，保证飞行过程中的结构可靠性，同时对整机的重量配平做了反复校核，确保各个方向的重量偏差控制在合理区间，避免飞行过程中出现偏航、自旋等问题。

　　旋翼的桨叶采用快拆式安装设计，日常维护更换桨叶时无需额外工具，可快速完成更换操作，桨叶的翼型经过优化，在保证升力足够的前提下尽可能降低运转噪音，适合在居民区、园区等对噪音敏感的区域作业。舱体上壳设置了隐蔽的散热通风槽，在飞行过程中可利用迎面气流为舱内的电子模块散热，避免长时间飞行后模块过热出现工作异常，通风槽的位置做了防水挡边设计，小雨天气下作业时也不会有雨水直接渗入舱内损坏电路。
