Cinebee涵道式竞速穿越机结构设计

　　这款涵道式四旋翼竞速飞行器的结构设计，核心围绕室内小空间穿越飞行、近距竞技赛事的实际使用需求展开，区别于常规开放式桨叶的穿越机，全包裹式的涵道圈结构是设计的核心考量点——在日常训练、室内赛道飞行时，涵道圈可以在飞行器擦碰障碍物、赛道护栏时直接承接碰撞载荷，避免高速旋转的桨叶直接撞击硬质物体出现断桨、射桨的风险，同时也能防止桨叶剐蹭到周边人员，提升近距操作的安全性。

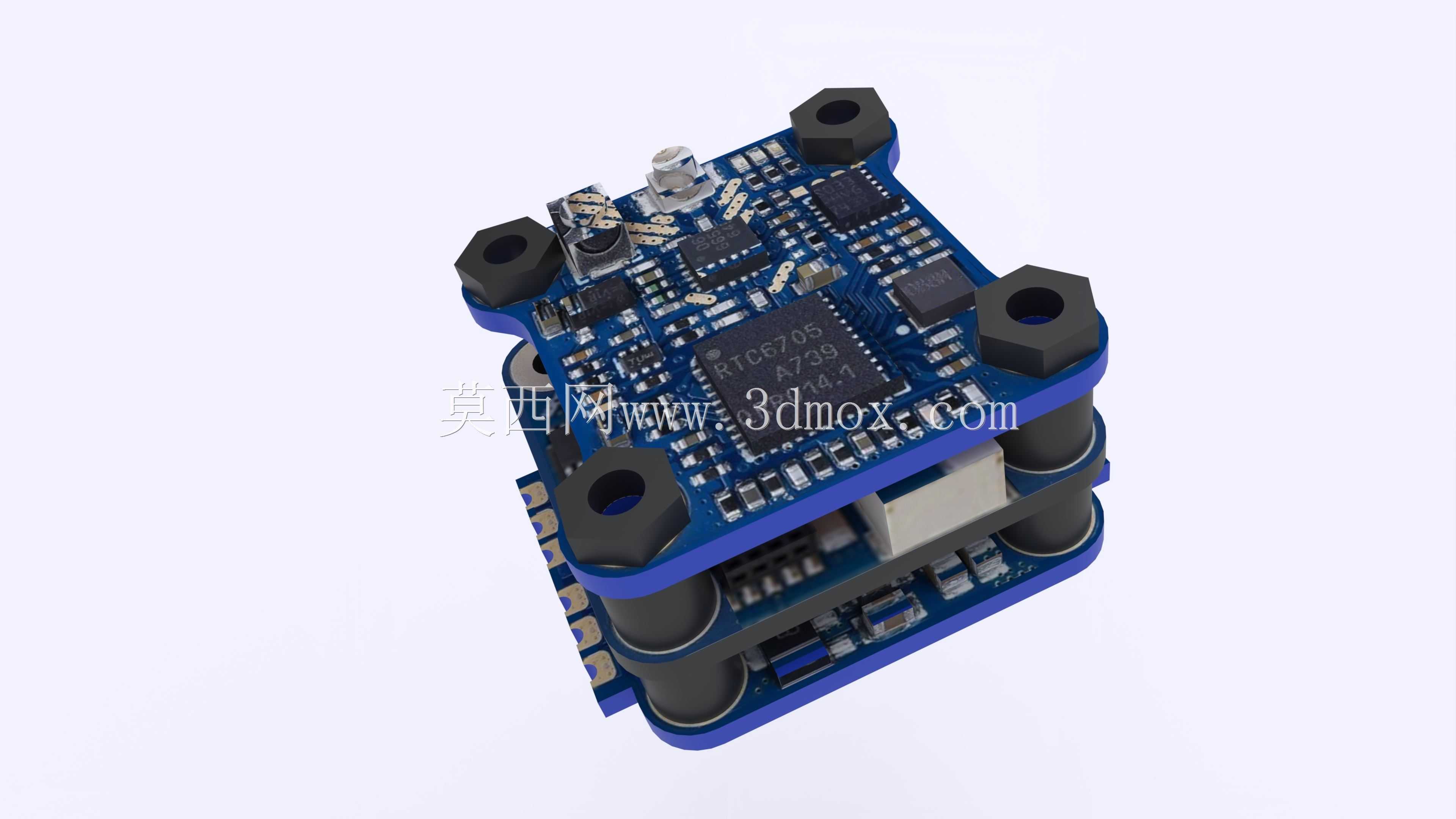

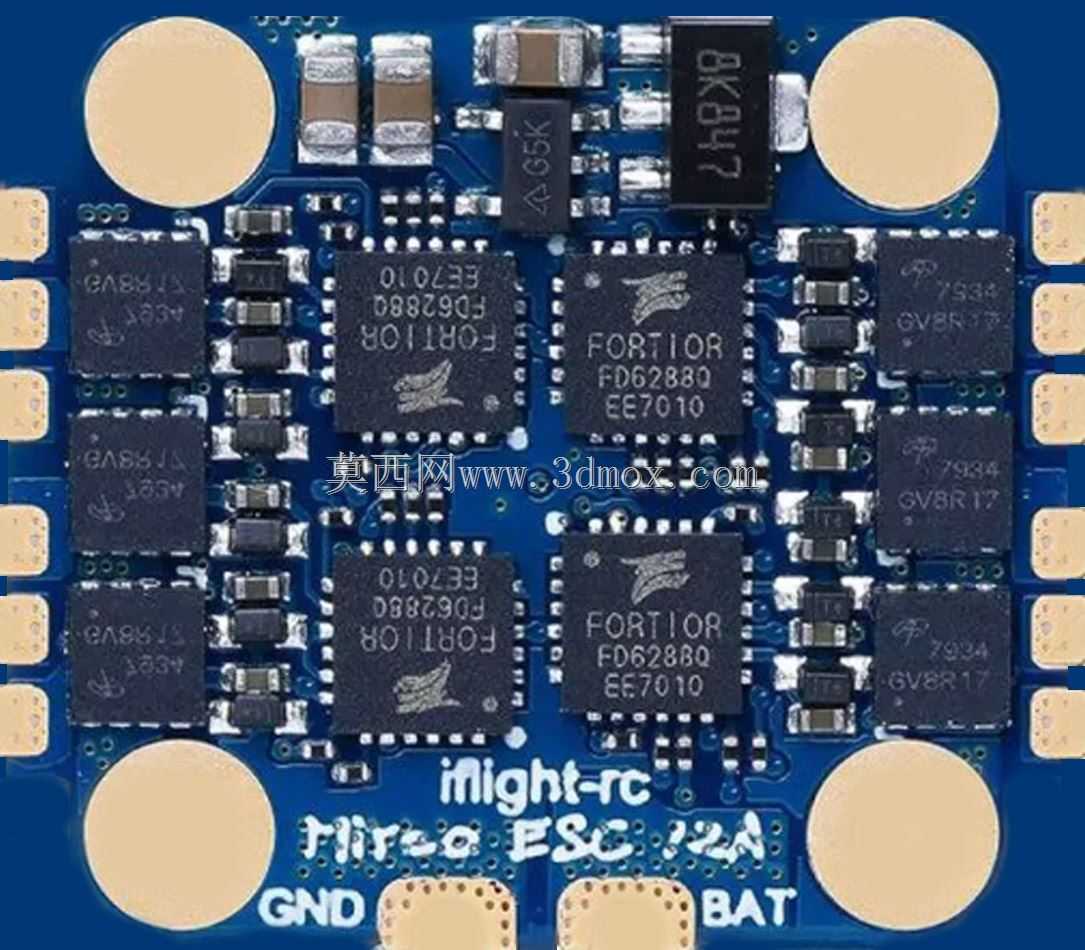

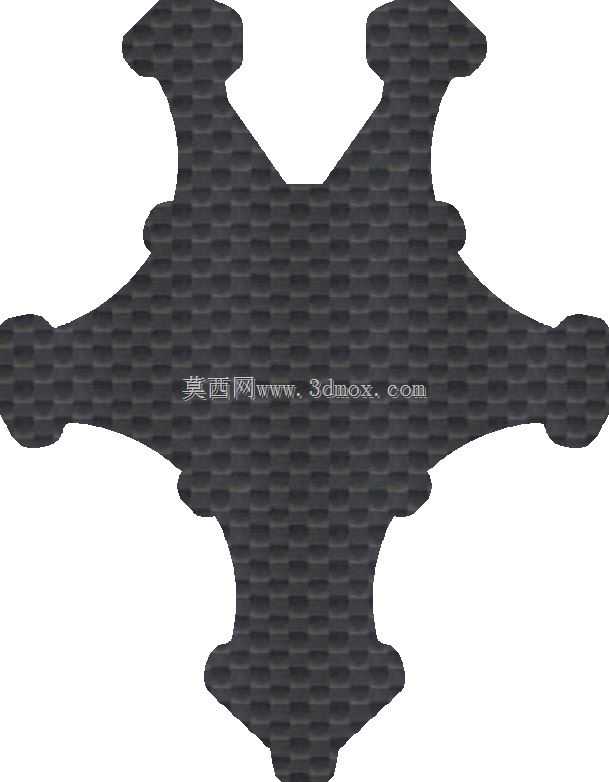

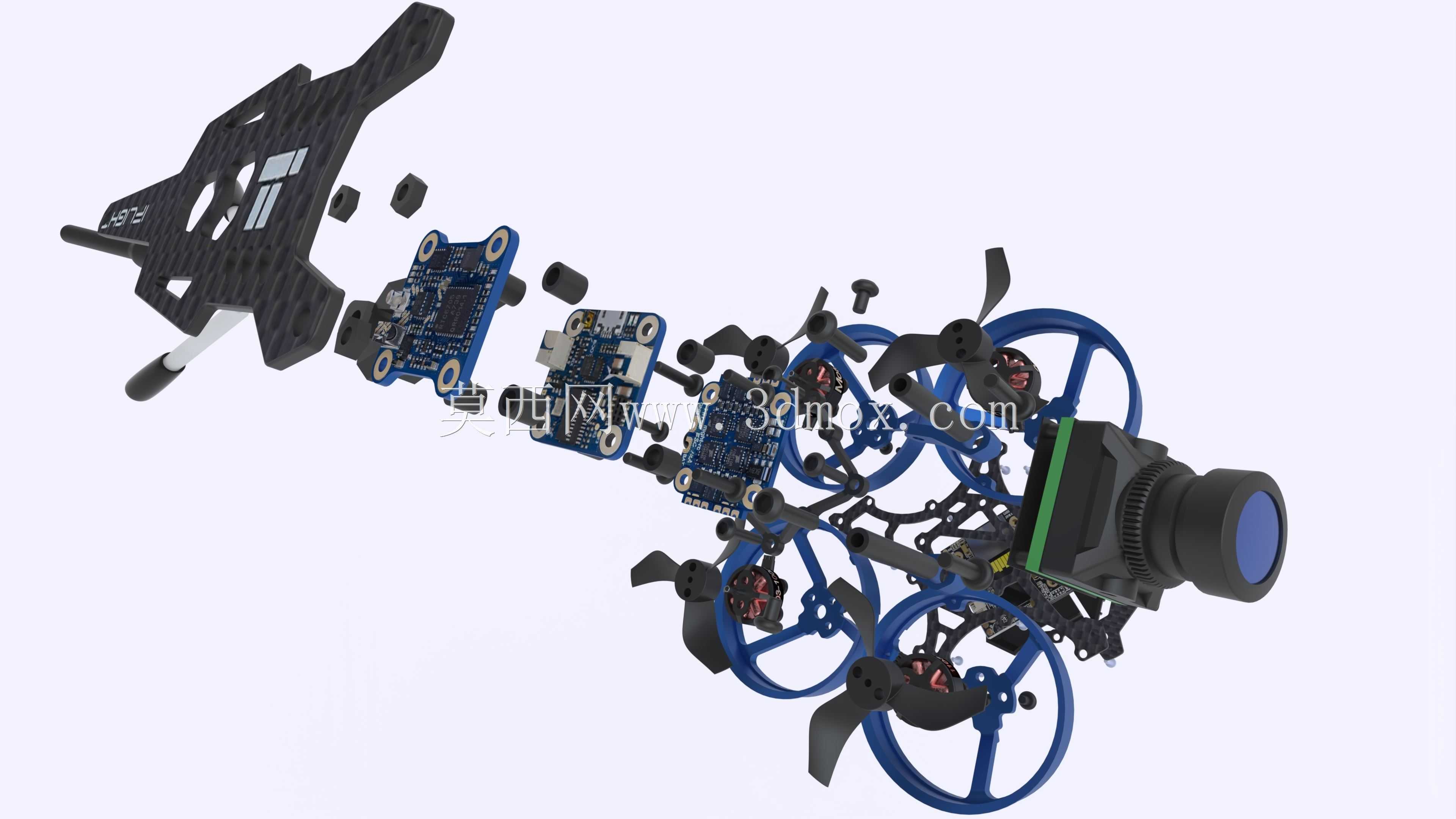

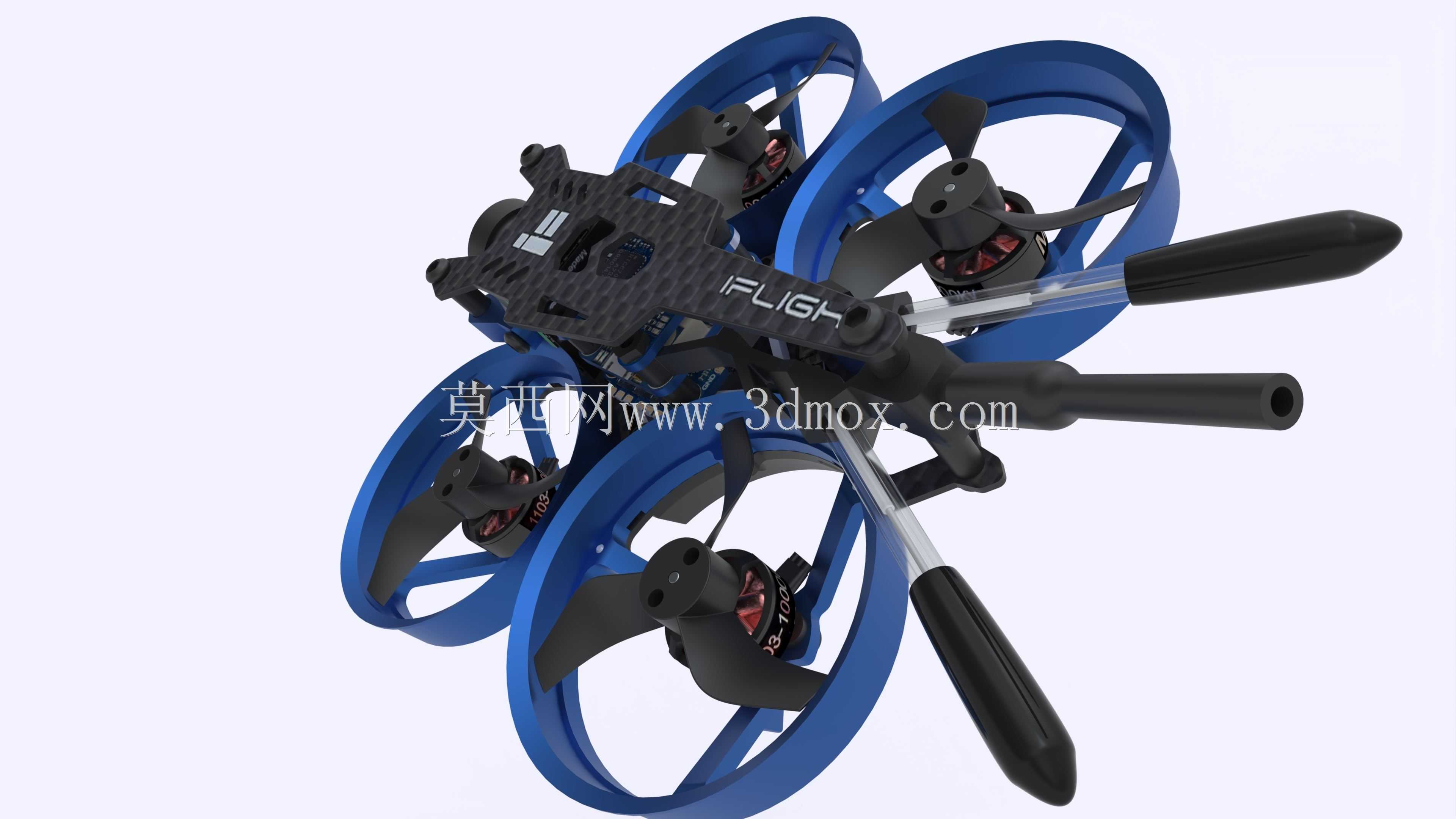

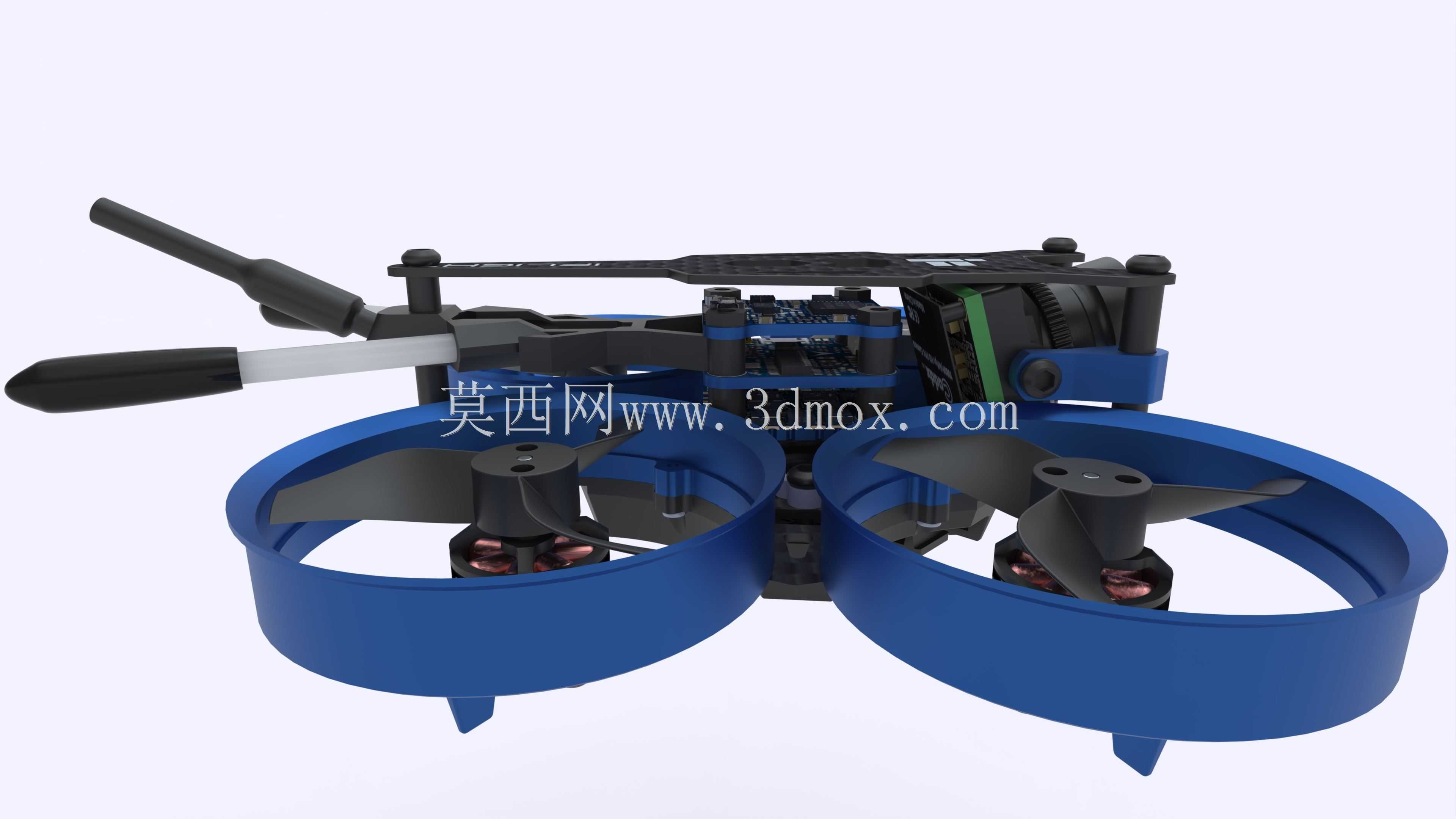

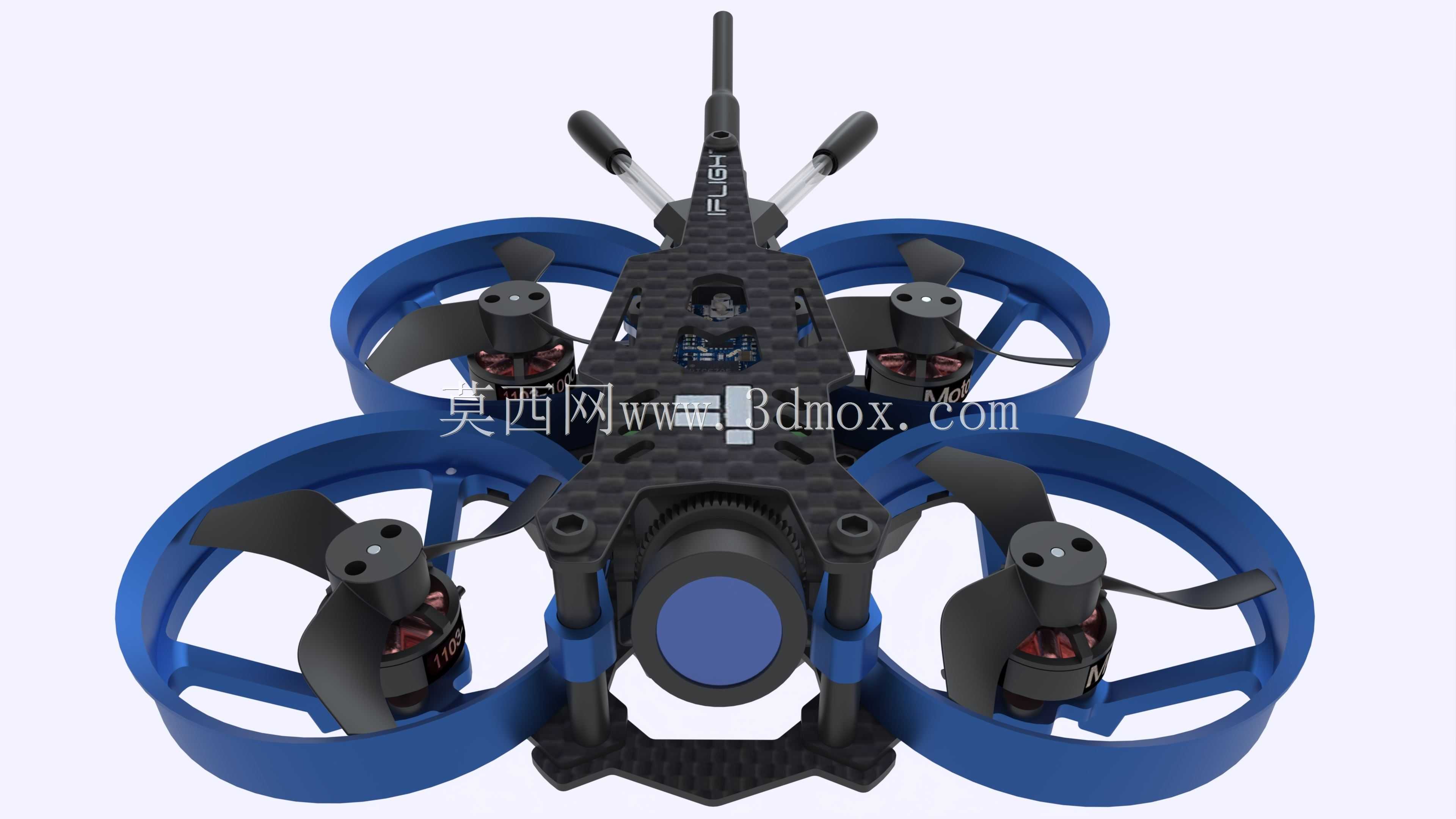

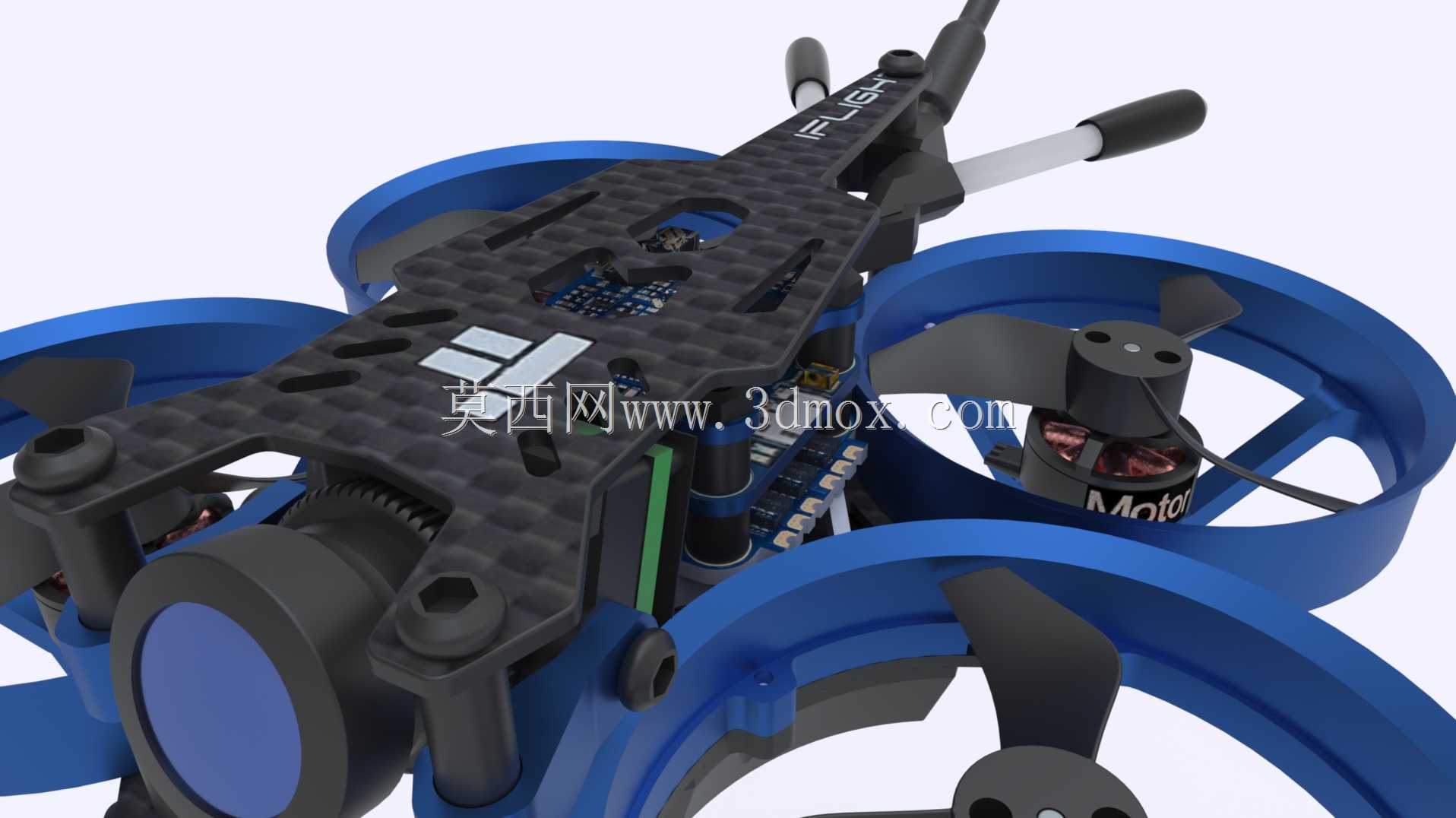

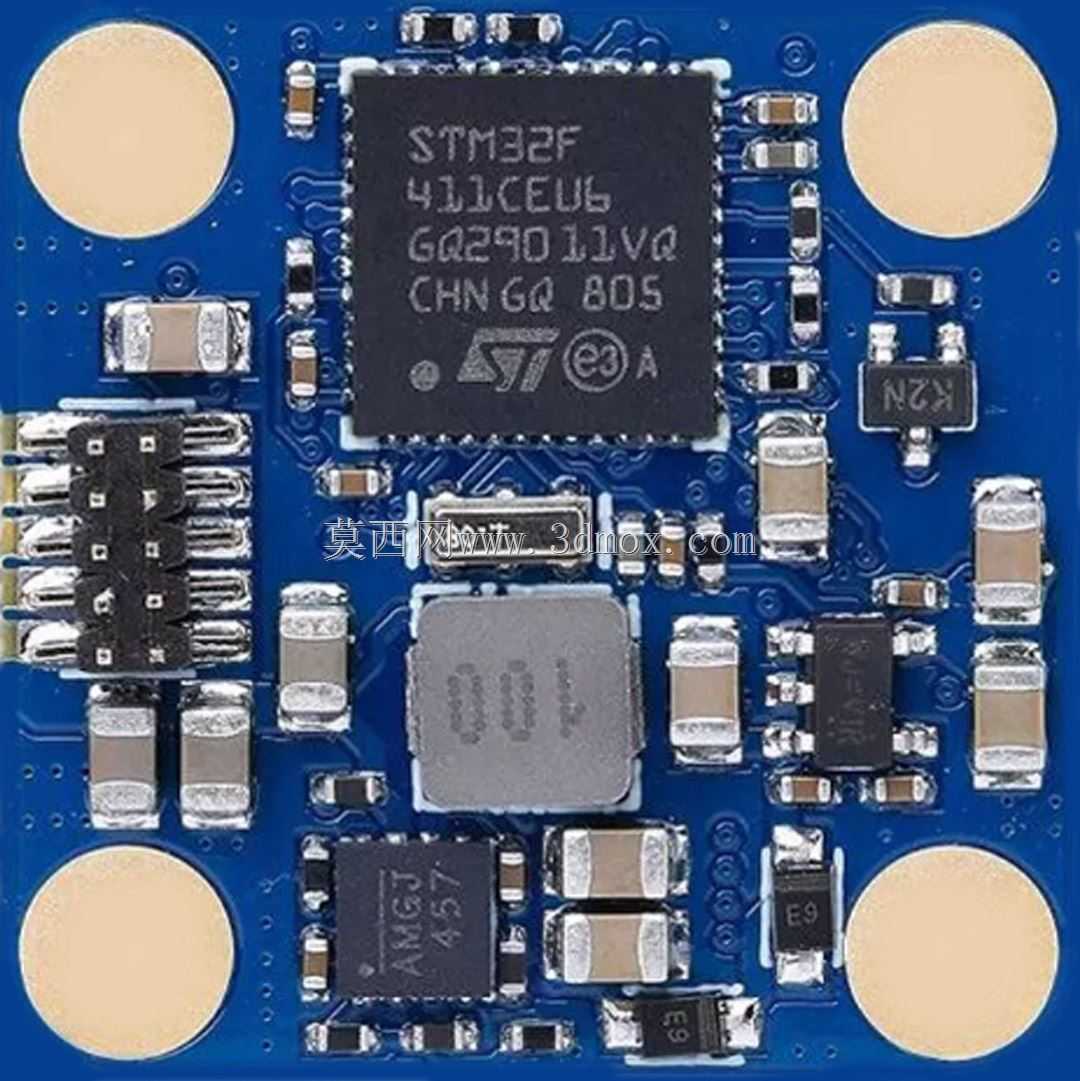

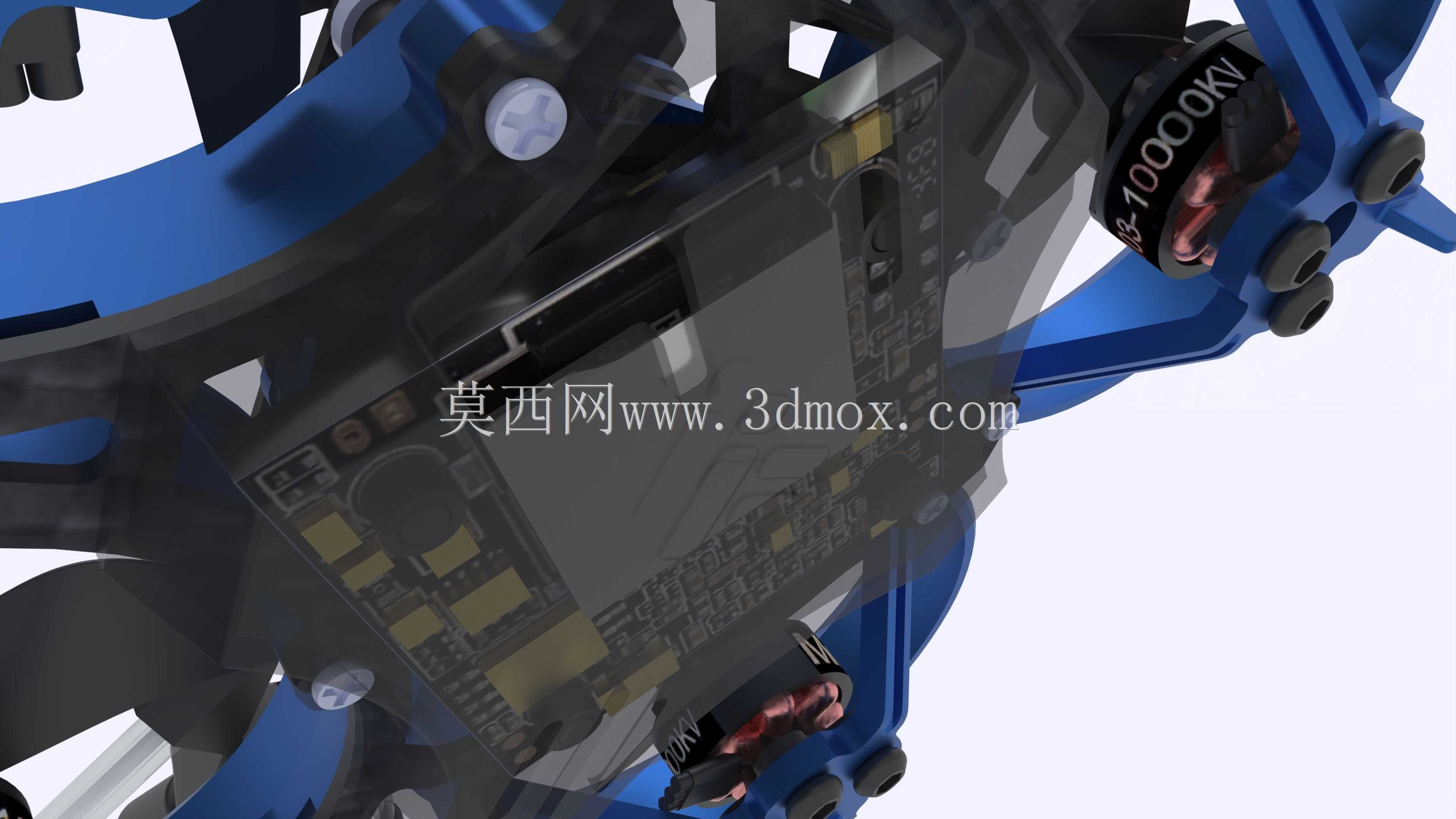

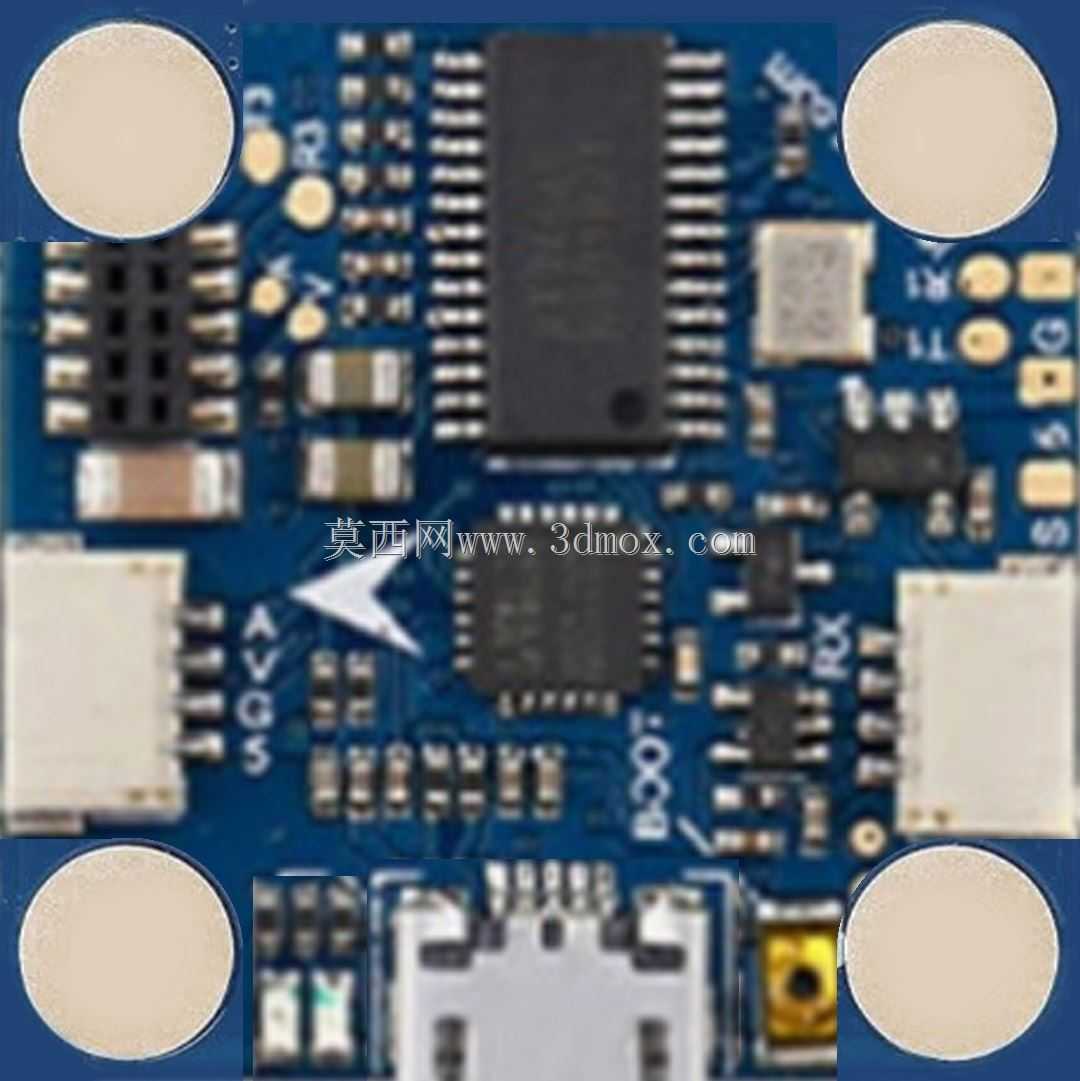

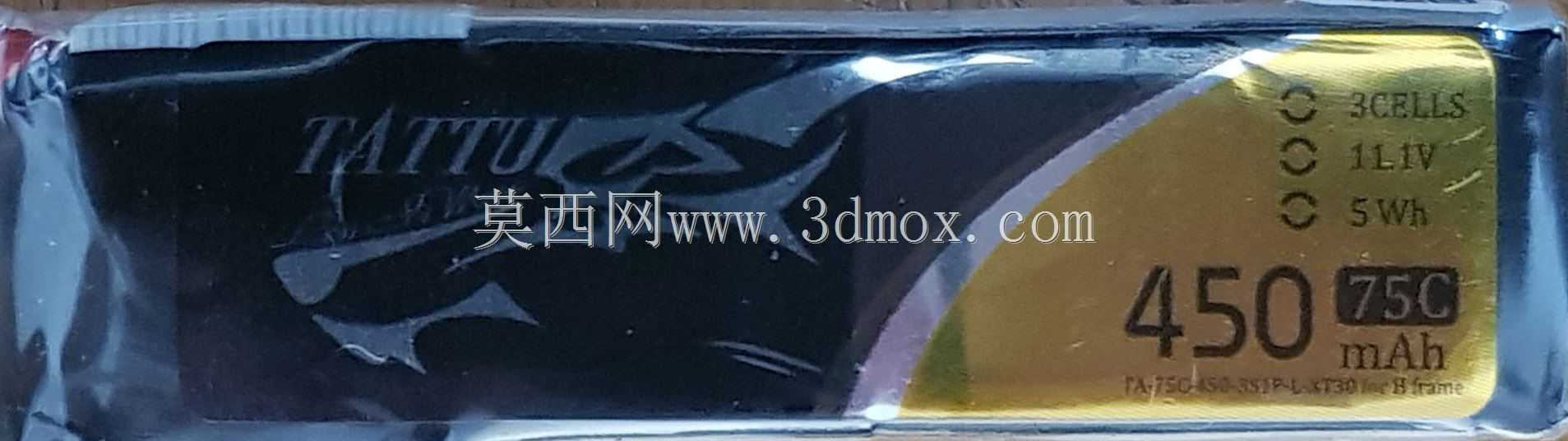

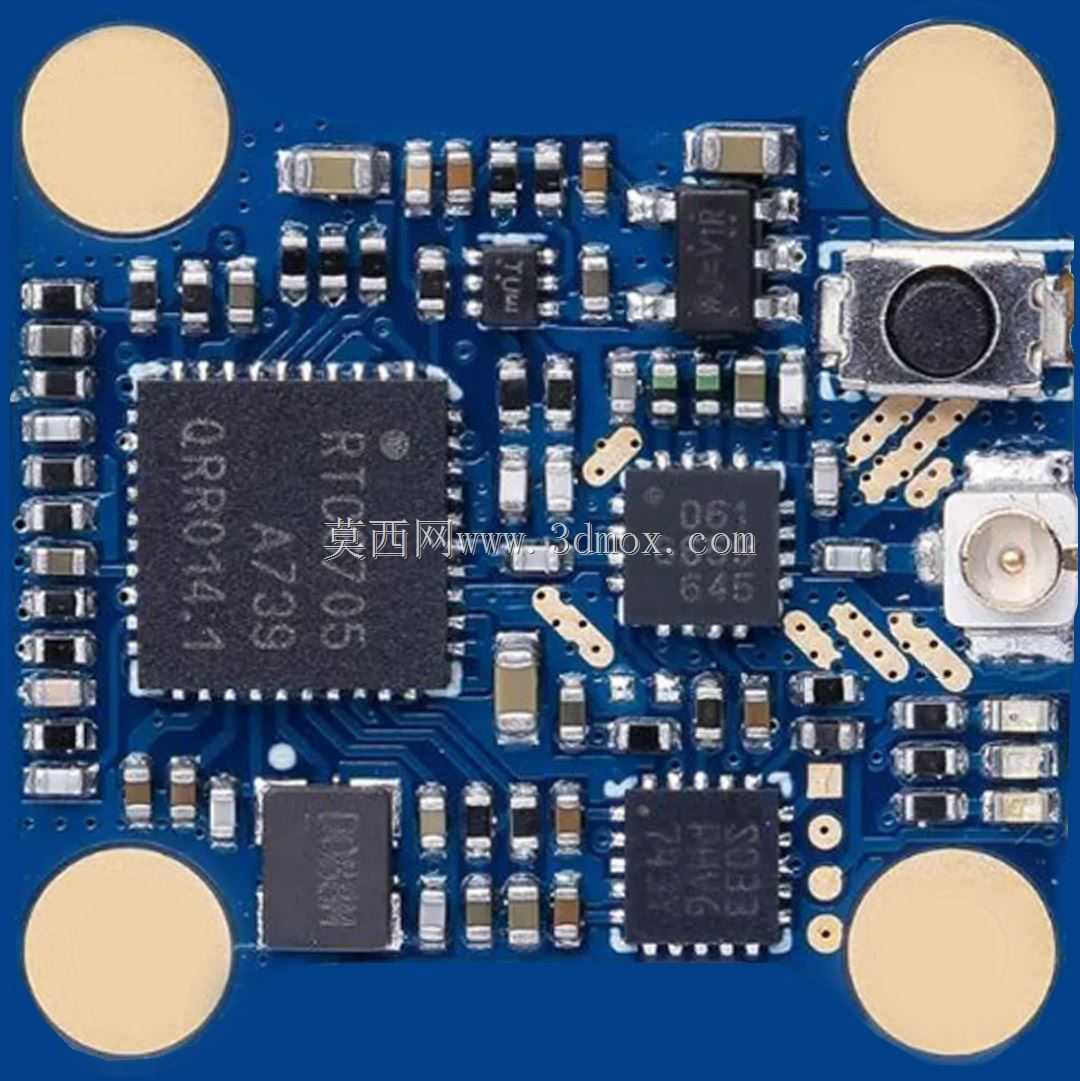

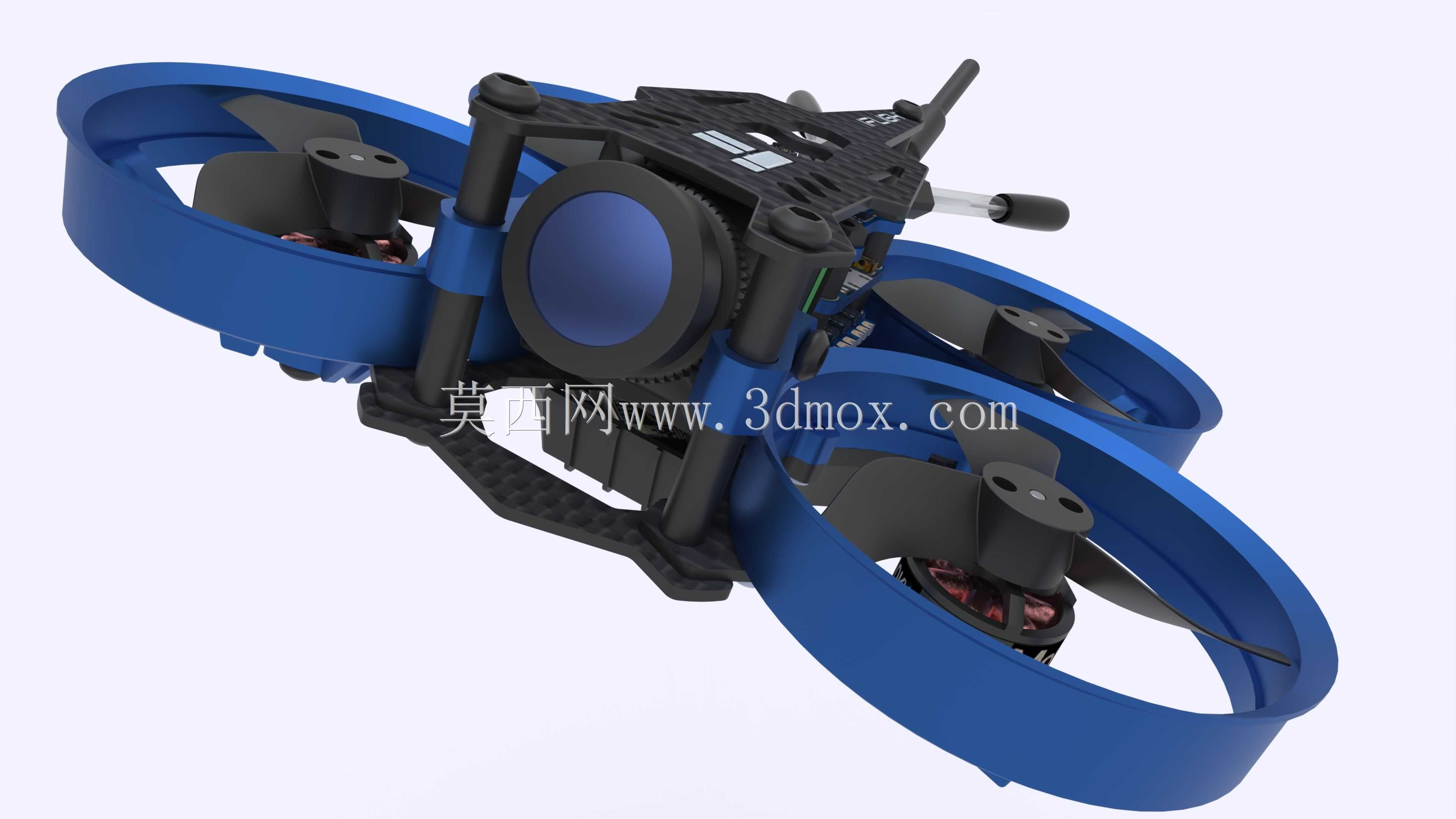

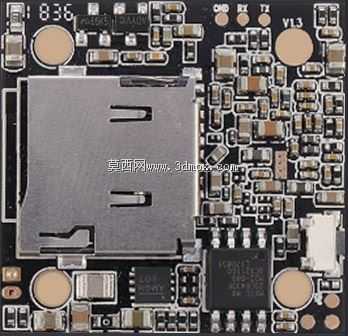

　　从结构布局来看，整机采用中心碳纤主架承载、四组涵道臂对称分布的X型布局，中心主架采用分层叠装的结构设计，上层预留飞控、图传接收机的安装位，中层布置电调分电板，下层预留电池绑带的穿装槽位，所有电子元件的安装孔位都按照主流微型穿越机的通用安装尺寸预留，兼容市面上常规的20mm×20mm安装孔距的飞控与电调组件，不需要额外做转接件就能完成装配。涵道臂与中心主架之间采用快拆式的插接定位结构，配合侧向的锁紧螺丝固定，单个涵道臂出现碰撞损坏时可以单独更换，不需要更换整个主架结构，降低日常使用的维护成本。

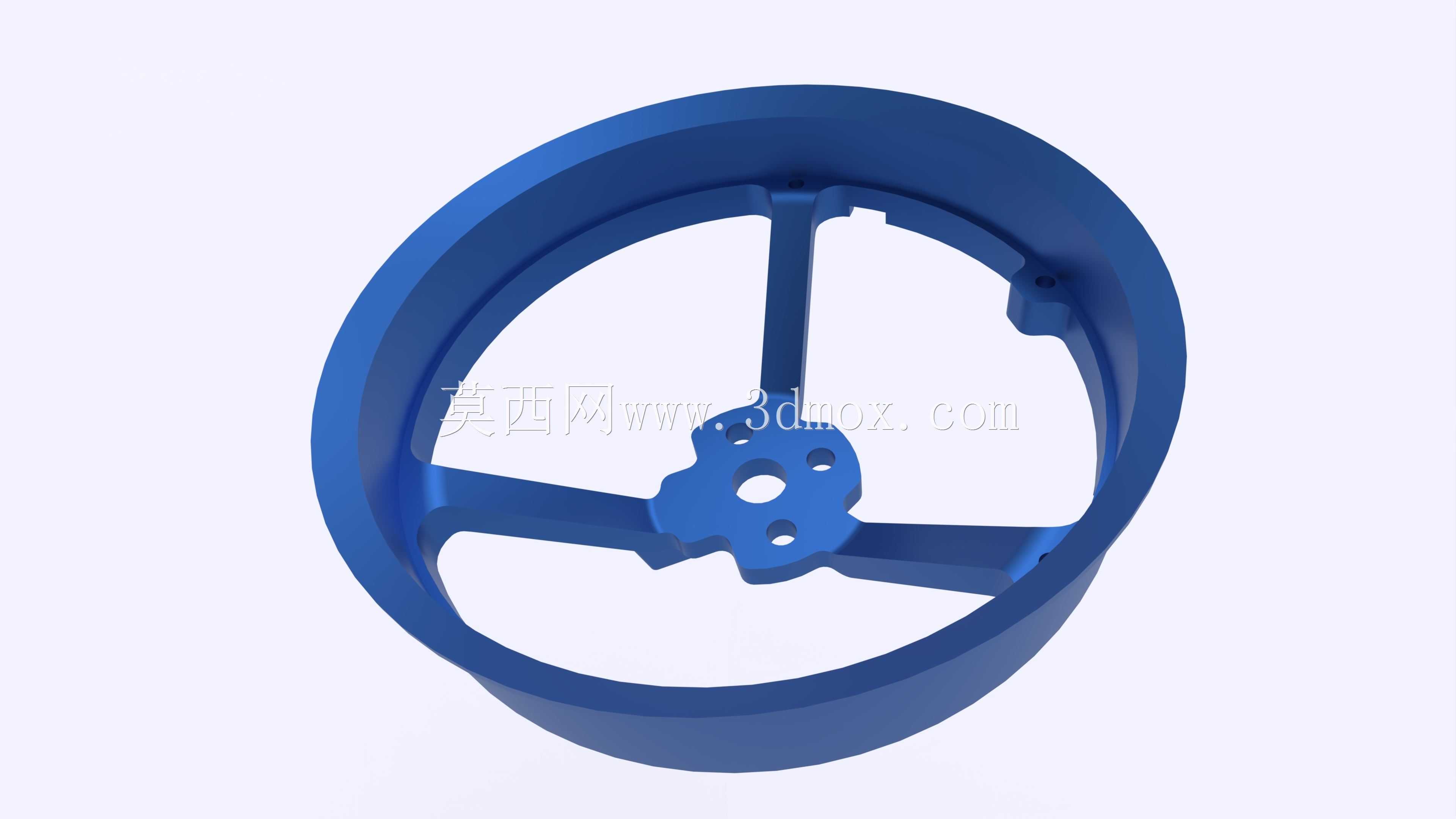

　　涵道圈的型线设计经过反复调整，内壁采用顺滑的圆弧过渡，没有突兀的台阶与棱角，能够对桨叶吹出的气流做导向约束，减少桨尖涡流带来的动力损耗，相比同尺寸的开放式桨叶结构，相同动力配置下悬停效率可以提升8%左右，同时涵道圈的防护结构也让整机的抗摔性能大幅提升，在1.5米高度自由跌落至硬质地面时，涵道圈可以率先承接冲击载荷，通过自身的微量形变吸收冲击能量，避免中心主架上的精密电子元件受到硬冲击损坏。

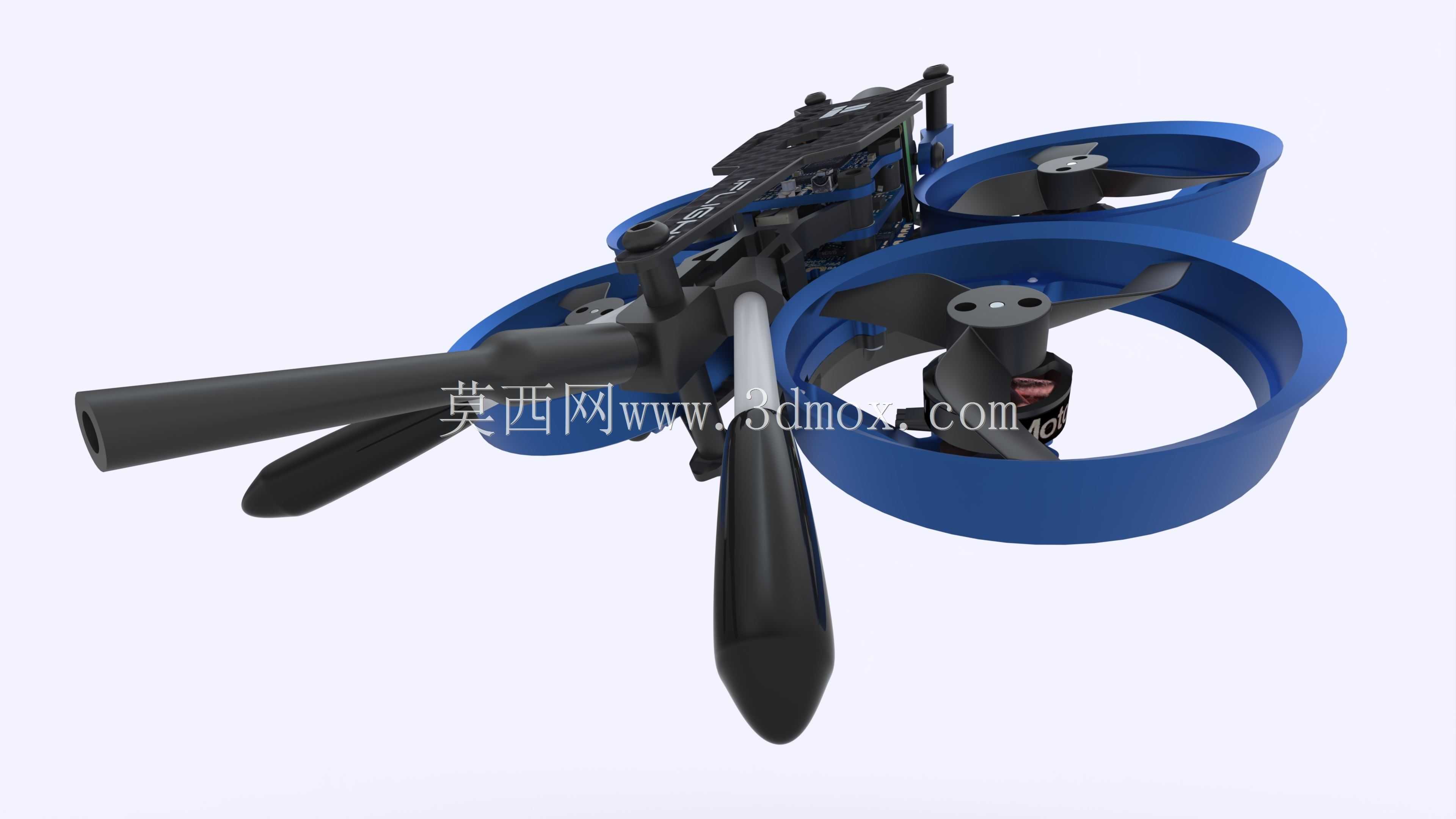

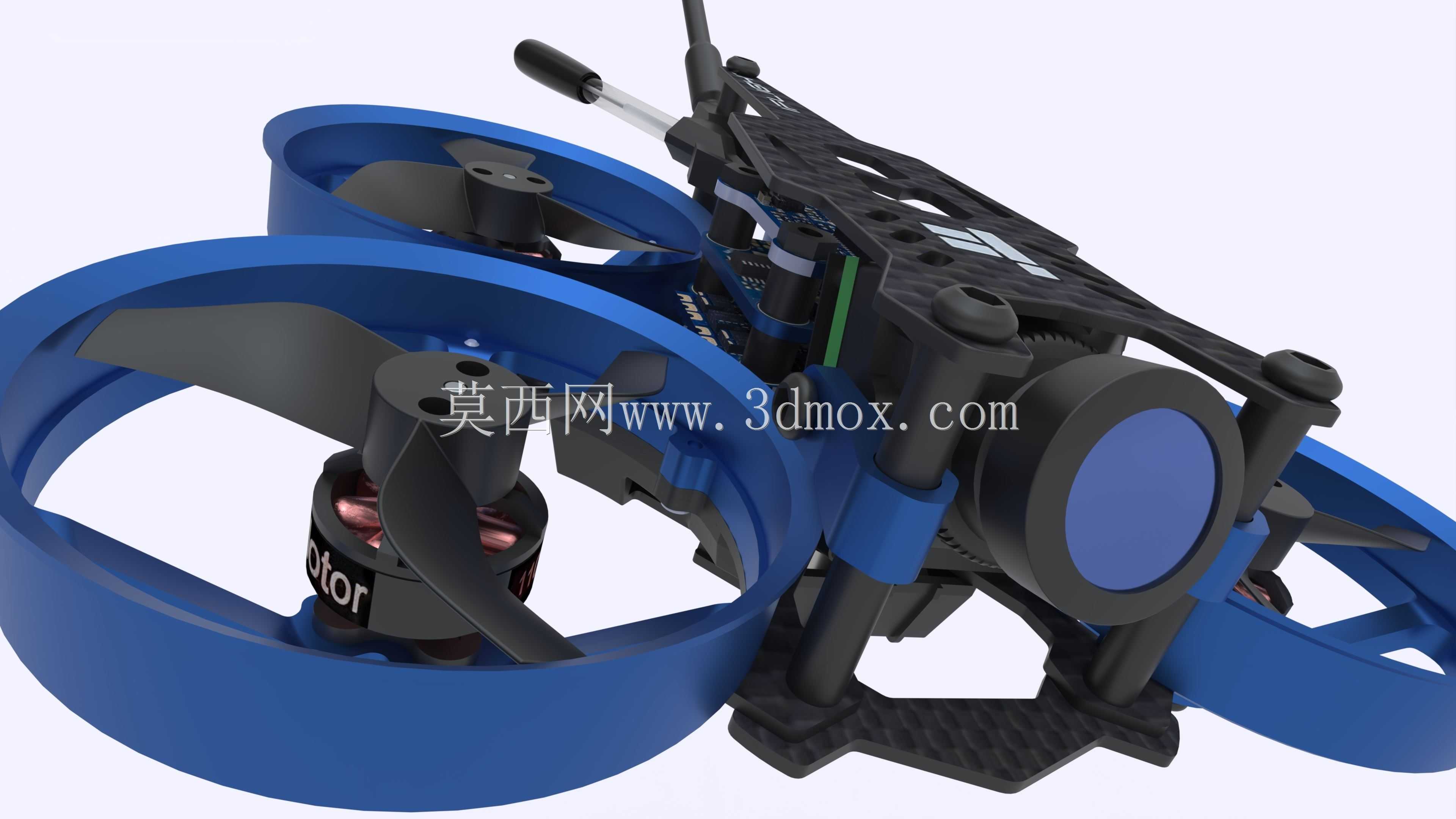

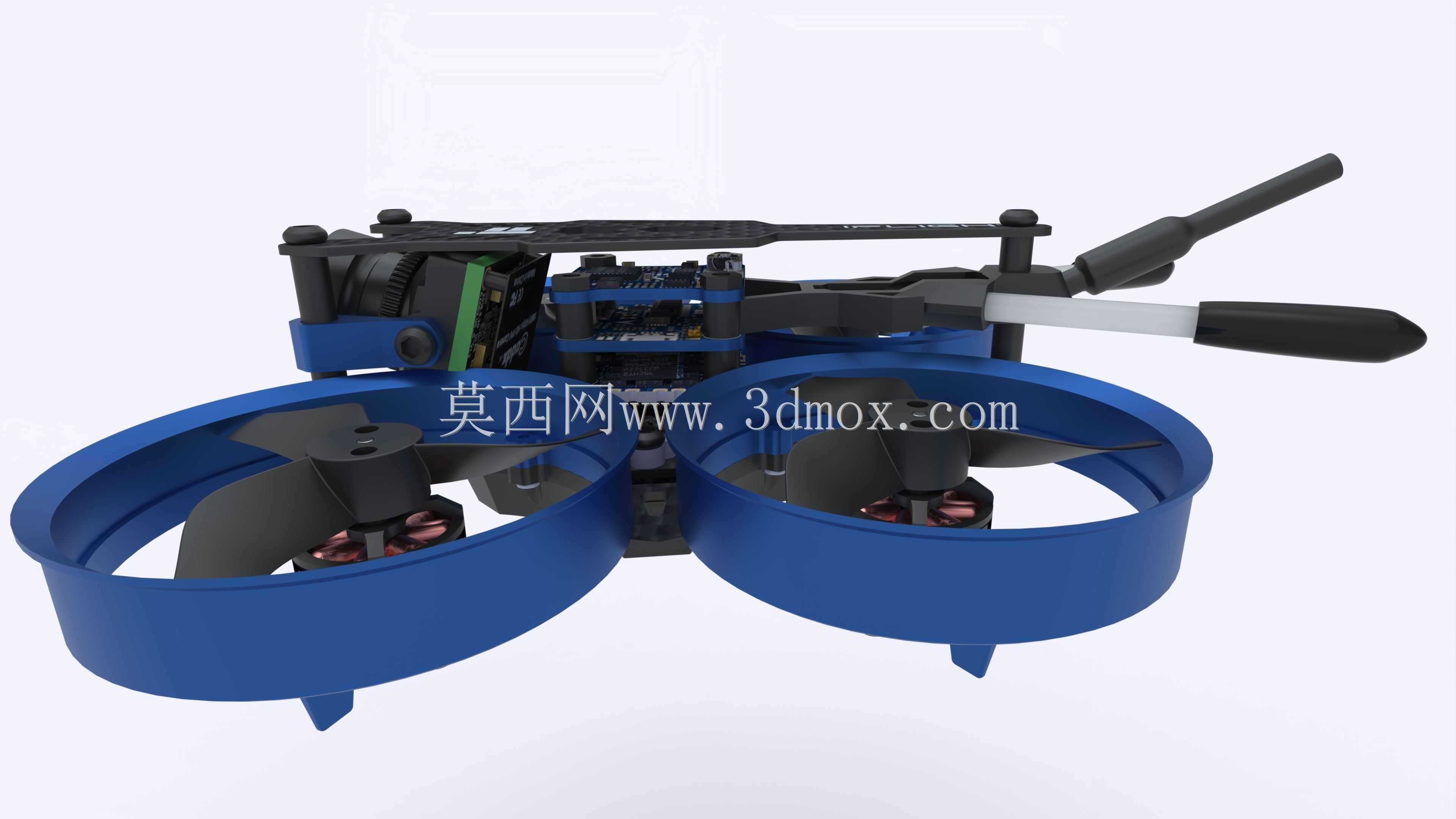

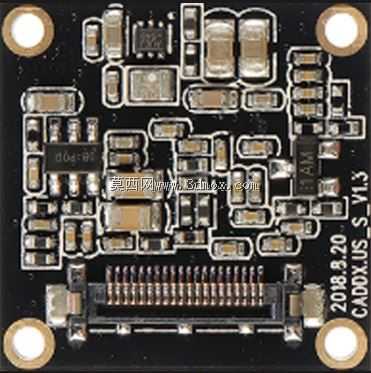

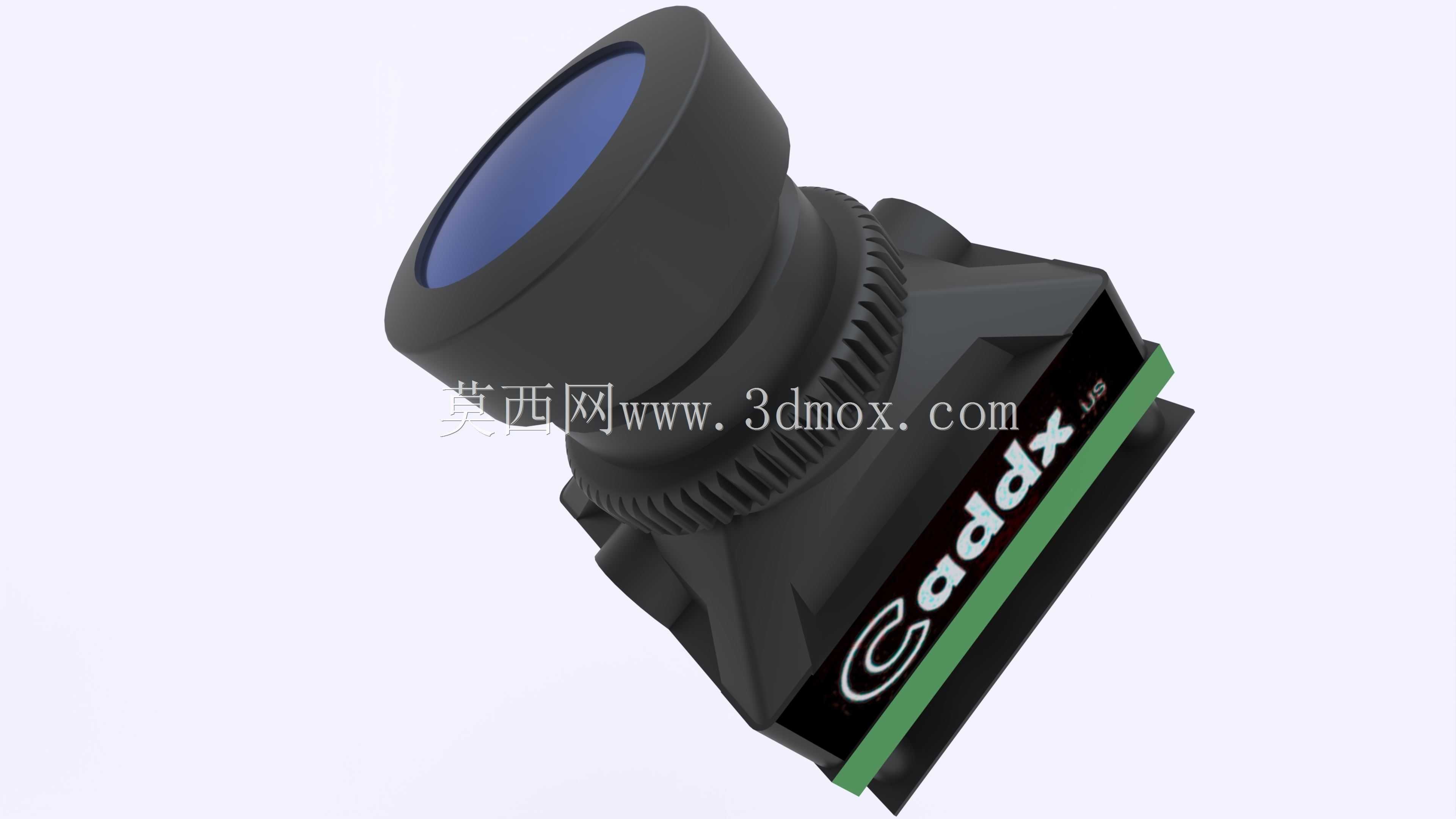

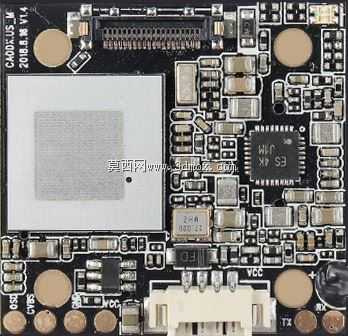

　　天线部分采用双天线分立布置的设计，分别布置在机尾的两侧高位，避开中心区域的电子元件电磁干扰，同时两个天线呈90度夹角布置，保证飞行器在任意飞行姿态下都能有至少一根天线处于信号接收的最优角度，减少飞行过程中的信号断连风险。机身前部预留了摄像头的安装调节位，支持摄像头在一定角度范围内俯仰调整，适配不同飞手的飞行视角习惯，摄像头安装位做了加厚的减震结构，过滤飞行过程中的高频振动，避免图传画面出现果冻效应。

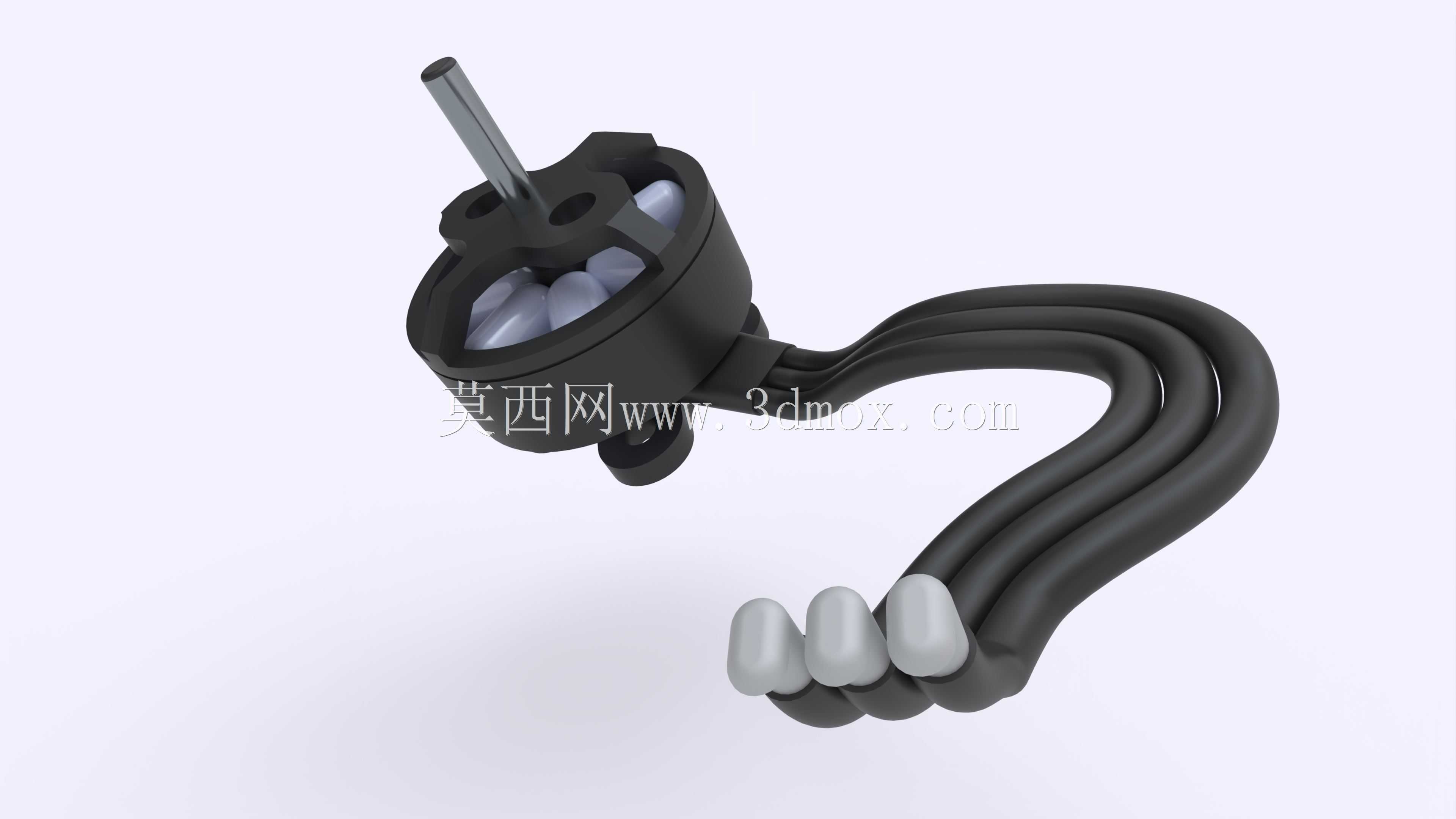

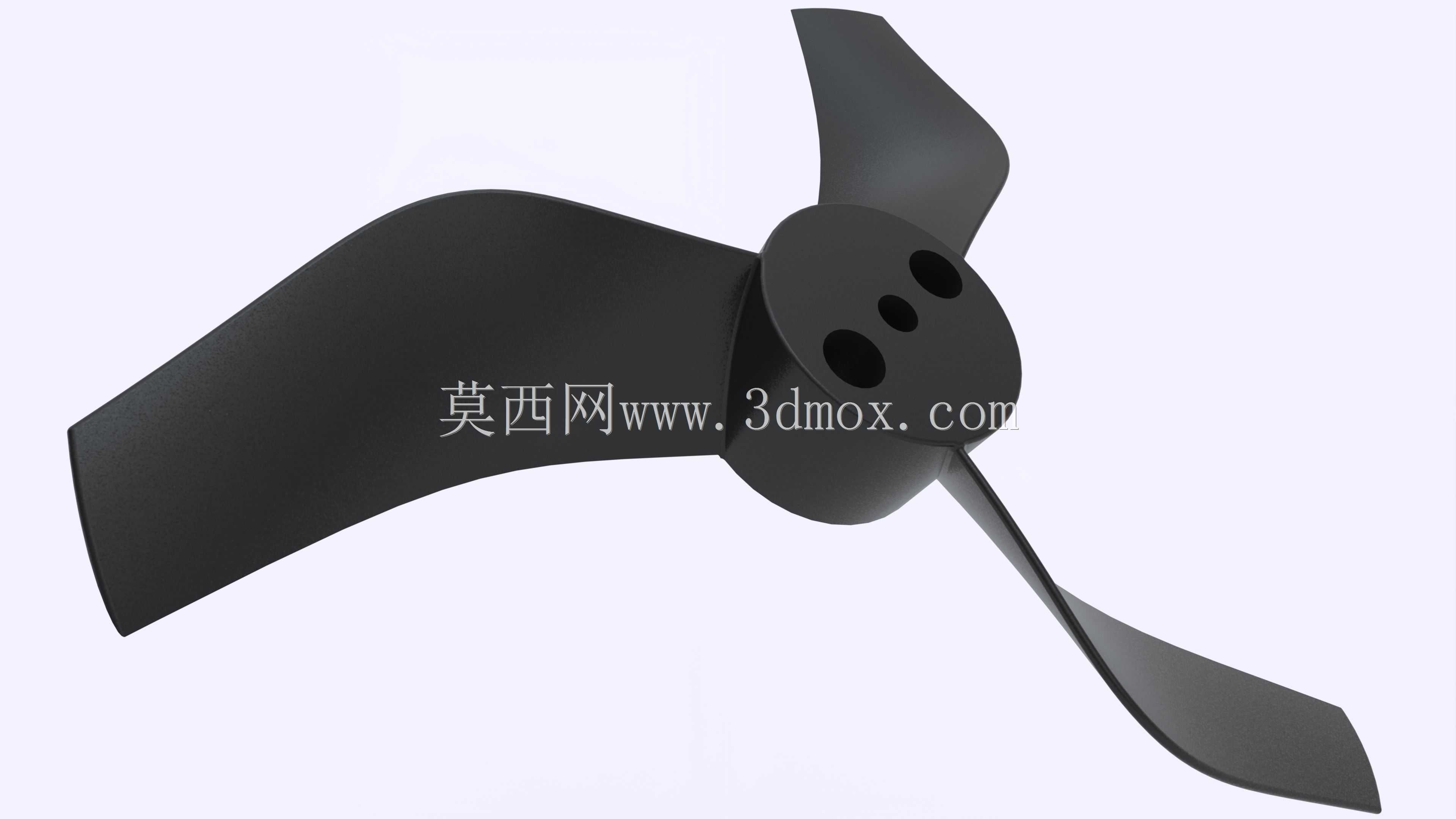

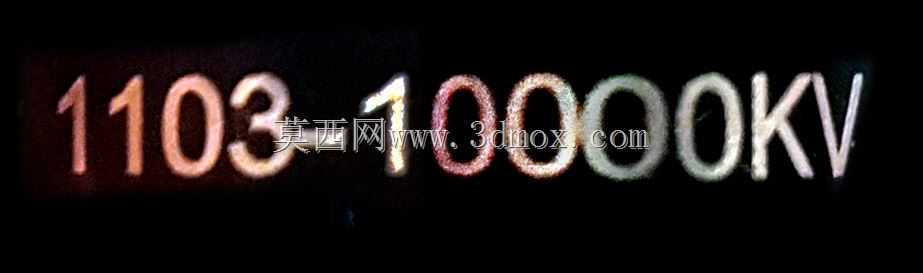

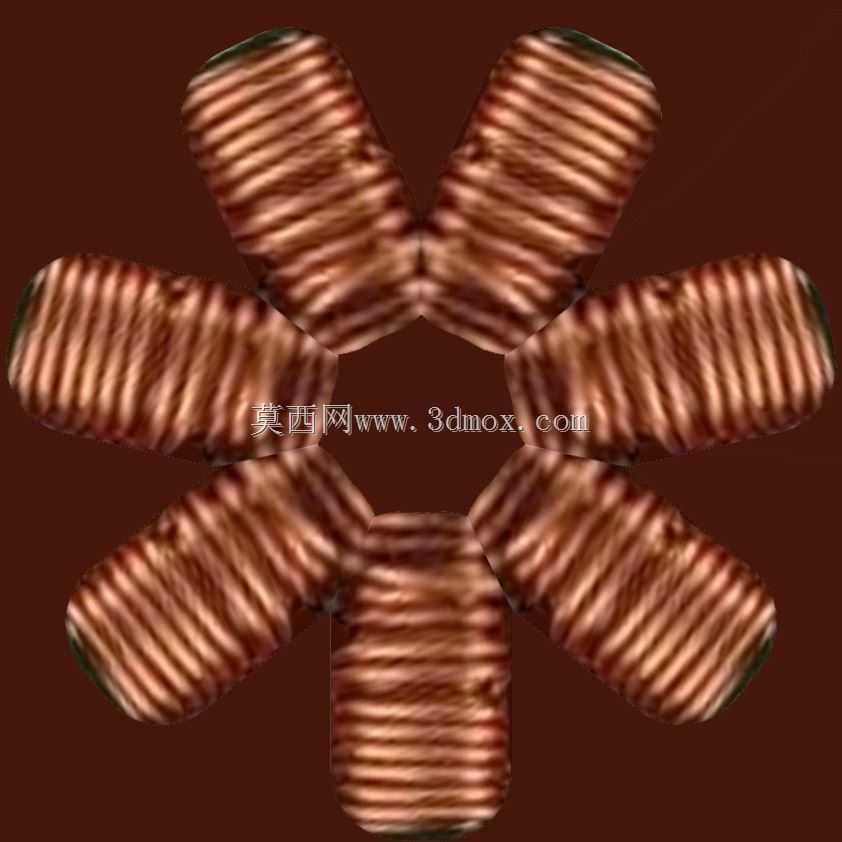

　　整机的安装边界充分考虑了便携性需求，涵道圈的外轮廓做了倒圆角处理，没有外凸的尖锐结构，日常收纳时可以直接放入常规的航模收纳包，不需要额外做防护隔层就能避免剐蹭其他物品。动力安装位适配1103-1105系列的微型无刷电机，电机座的定位精度控制在0.1mm以内，保证四个电机的轴线与涵道中心轴线完全重合，避免桨叶转动时蹭到涵道内壁产生额外的振动与动力损耗。

　　在实际应用场景中，这类涵道式竞速飞行器既可以用于室内穿越机赛事的竞技飞行，也可以用于狭小空间内的近距离巡检作业，比如管道内部探查、狭小仓储空间的盘点巡查，全包裹的桨叶结构不会在飞行过程中剐蹭到管道内壁、货架线缆等障碍物，相比开放式桨叶的飞行器适配场景更加灵活。结构设计过程中充分考虑了3D打印加工的工艺性，所有结构件的壁厚都控制在1.5mm-2mm之间，没有大角度的悬空结构，不需要额外添加支撑就能完成FDM工艺的打印制作，打印完成后只需要简单去除毛边就能完成装配，降低了结构件的制作门槛。整机的重心经过配平设计，电池安装位位于整机的几何中心下方，飞行过程中姿态调整更加跟手，不会出现头重脚轻或者重心偏移导致的飞行姿态偏移问题，飞控的PID参数调试难度也相应降低，新手也能较快上手完成调试飞行。
