轻量化竞速穿越机机架结构设计

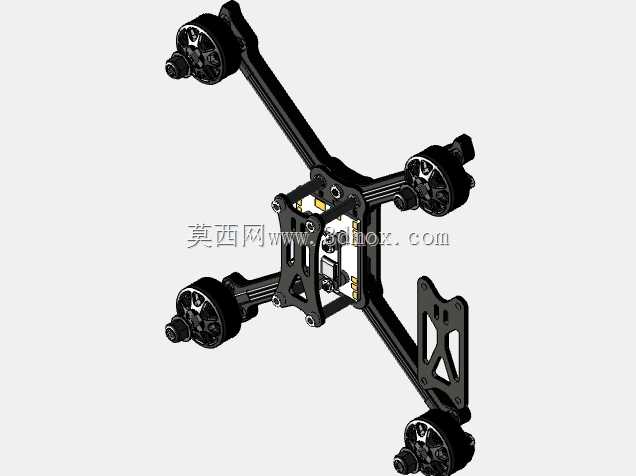

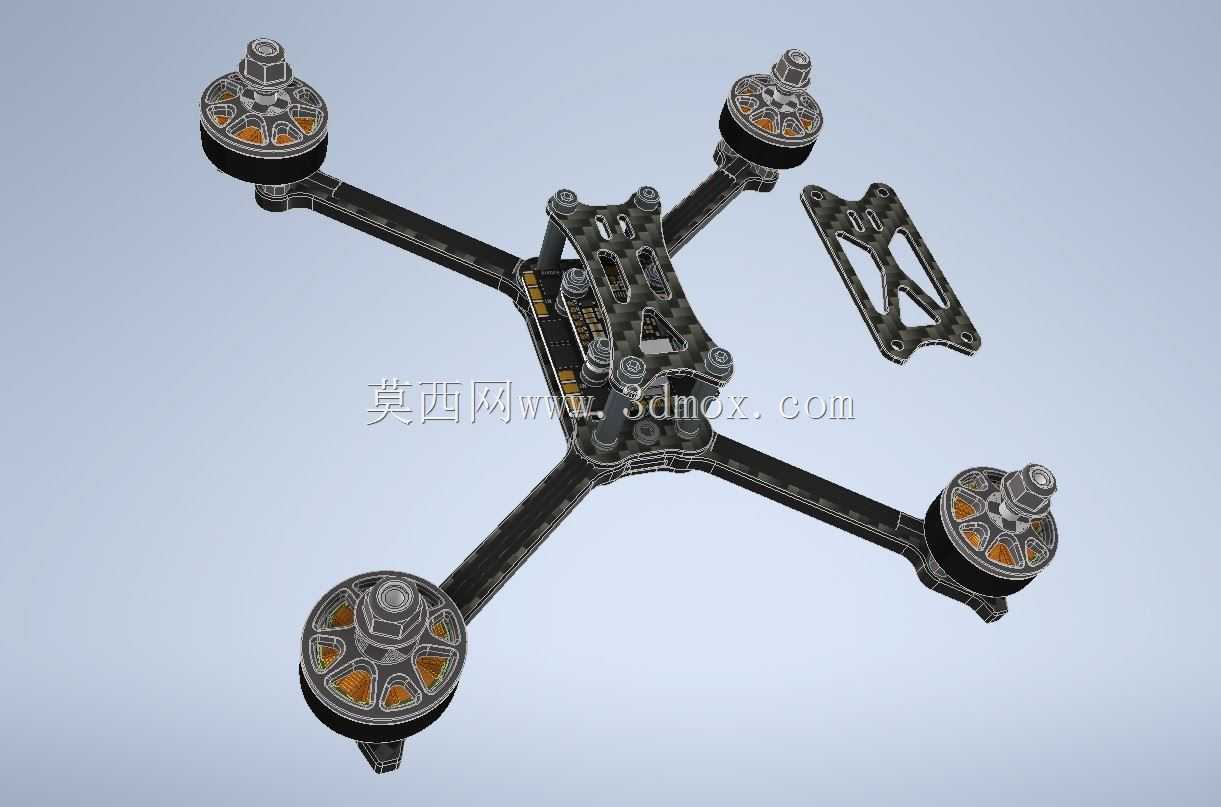

　　这套竞速无人机机架结构，核心面向FPV穿越机竞速赛事、高速航拍跟拍、狭小空间穿越作业场景设计，整体采用X型正四轴布局，是目前竞速类无人机领域兼顾机动性与结构强度的主流构型。从实际使用场景出发，竞速类无人机在飞行过程中需要完成急加速、急停、大角度翻滚、穿障等极限动作，飞行过程中电机产生的高频振动、炸机时的瞬时冲击都对机架的结构刚性、重量控制提出了极高要求，这套结构在设计阶段就围绕低重量、高刚性、易维护三个核心目标展开优化。

　　整机重量控制在50g以内，这个重量指标是针对微型竞速赛事的组别要求设定的，低于50g的起飞重量能够在相同动力配置下获得更高的推重比，直接提升飞行的加速度与机动响应速度。机架轴距设定为190mm，这个轴距尺寸属于中小尺寸穿越机的黄金区间，既能够兼容大尺寸螺旋桨获得更高的拉力效率，又不会因为轴距过大导致整机转动惯量提升，影响翻滚、偏航动作的响应速度。配套的螺旋桨最大支持5.1英寸规格，这个尺寸的桨叶在拉力输出与转动惯量之间取得了较好的平衡，既能够提供足够的飞行动力冗余，也不会因为桨叶过大导致飞行时的风阻提升、动作滞后。

　　机臂部分采用了两种规格的碳管安装接口，分别适配5x8.6mm与6x9.6mm的方形碳臂，不同规格的机臂可以对应不同的飞行需求：选用小尺寸碳臂能够进一步降低整机重量，适合室内竞速、轻量化飞行动作场景；选用大尺寸碳臂能够提升机臂的抗冲击强度，适合户外高速飞行、复杂地形穿越场景，用户可以根据实际使用场景灵活更换机臂规格，无需更换整个中心板结构，大幅降低了使用维护成本。机臂与中心板的连接位置采用了嵌入式压合加螺丝锁紧的固定方式，相比传统的夹板式固定结构，这种连接方式能够减少连接位置的应力集中，在炸机时机臂能够通过轻微的形变吸收冲击能量，避免中心板出现断裂损坏，同时连接位置的同轴度精度更高，能够保证电机安装面的水平度，减少飞行过程中的振动偏移，提升飞控的减震效率。

　　中心板部分采用分层叠装结构，上下板之间预留了足够的安装空间，能够兼容主流的飞控、电调、图传、接收机等电子设备的安装尺寸，安装孔位采用通用的M2螺丝孔距，能够适配市面上绝大多数标准化的航模电子配件，不需要用户额外进行打孔改装。中心板的减重设计采用了拓扑优化思路，在保证结构刚性的前提下去除了非受力区域的多余材料，所有的开孔位置都做了圆角过渡处理，避免应力集中导致的板材断裂，同时开孔位置也兼顾了电子设备的走线需求，能够让电源线、信号线从板材内部穿过，减少飞行过程中线材外露产生的风阻，也避免线材被螺旋桨打到造成飞行事故。

　　机架尾部预留了通用的相机安装支架接口，配套的3D打印安装件可以适配市面上主流的微型运动相机，安装位置位于整机的重心附近，能够减少相机重量带来的重心偏移，避免因为重心偏离中心导致的飞行姿态控制难度提升。相机支架采用快拆设计，用户可以根据拍摄需求快速更换不同角度的安装座，不需要拆解整个机架结构，同时支架的减震结构能够过滤飞行过程中的高频振动，避免拍摄画面出现果冻效应，提升航拍画面的清晰度。

　　整套结构的安装边界经过了反复校核，所有部件的安装位置都预留了足够的操作空间，电调的安装位置靠近电机出线端，能够缩短电机线的长度，减少电源线的内阻损耗，同时也能减少线材对飞控的电磁干扰；图传天线的安装位置位于机架尾部，远离飞控与电调的电磁干扰源，能够提升图传信号的稳定性；电池安装位置位于机架中心下方，能够通过调整电池的前后位置微调整机重心，保证重心落在四个电机的中心平面上，提升飞行的稳定性。

　　从结构设计的细节来看，所有的螺丝安装位都设计了沉头孔，能够让螺丝安装后与板材表面齐平，减少凸起位置产生的风阻；电机安装座采用了一体化的金属嵌件设计，相比直接在碳板上攻丝的结构，金属嵌件能够反复拆装而不会出现滑牙问题，大幅提升了机架的使用寿命；机臂末端的电机安装孔位兼容主流的12mm、16mm孔距电机，用户可以根据动力需求选择不同规格的电机，不需要额外打印转接件。

　　在实际使用过程中，这套机架的结构刚性能够支撑4S动力系统的拉力输出，在全油门加速时机臂不会出现明显的形变，能够保证动力的直接传递，不会因为机臂形变导致的动力损耗；在发生轻度炸机时，机臂会先于中心板发生形变吸收冲击，只需要更换损坏的机臂就可以快速恢复飞行，维修成本远低于一体化成型的机架结构；整机的拆装流程简单，只需要一把内六角扳手就可以完成全部部件的拆装，外场飞行时如果出现部件损坏，可以快速完成更换，不影响后续的飞行作业。
