叉车轮胎拆装液压机结构设计

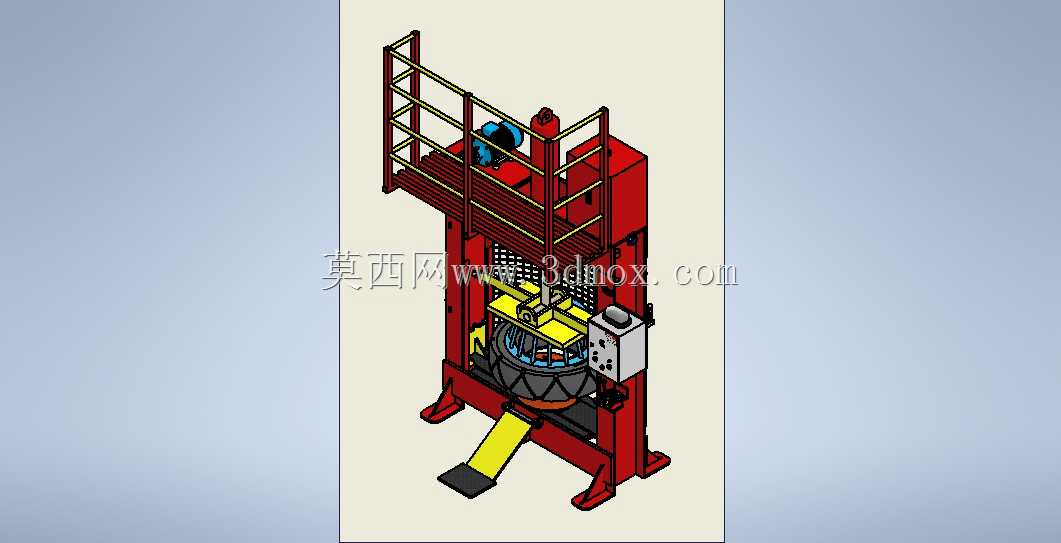

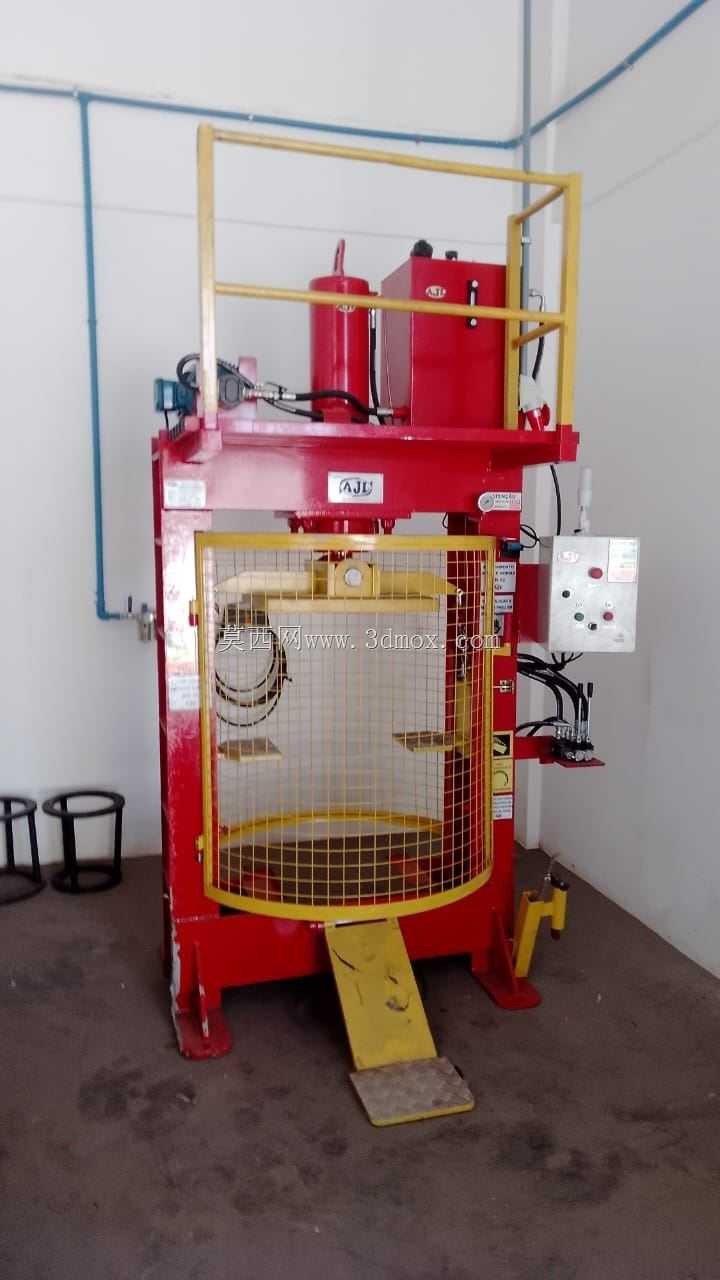

　　在厂内物流维保车间、轮胎翻新作业点、工业车辆售后站点，这类液压轮胎拆装设备是替代人工敲砸、撬杠作业的核心工装，主要针对叉车实心轮胎、充气重载轮胎与轮辋的过盈配合装配、拆卸工序设计，解决大吨位轮胎拆装时人工施力不足、作业风险高、轮辋易变形损伤的实际问题。设备整体采用框架式龙门焊接结构，主体承载梁选用厚钢板拼焊后做去应力退火处理，避免长期承受交变压装载荷后出现结构形变，压装工位的开口尺寸适配1-10吨级叉车常用轮胎的直径范围，预留的作业空间可容纳带轮毂的轮胎总成整体送入，无需提前拆分附属部件。

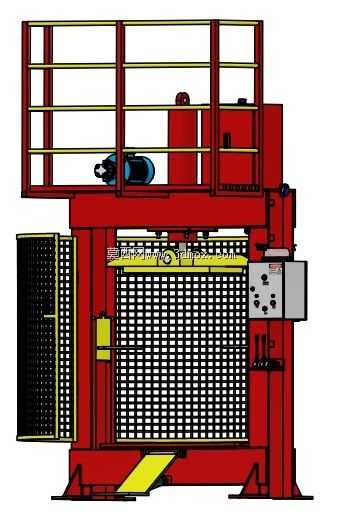

　　压装执行单元采用单作用大吨位液压油缸，垂直安装在上横梁中心位置，油缸活塞杆端部配置可快换的压头接头，可根据不同轮辋的中心孔尺寸、轮胎压接面宽度更换对应规格的压盘，避免压装过程中应力集中损伤轮胎橡胶层或轮辋焊接部位。设备正面配置全包围式黄色安全防护网，防护网采用钢丝编织网格结构，网格间隙控制在安全规范要求范围内，既可以观察压装作业的全过程，又能防止压装过程中轮胎弹出、金属碎屑飞溅造成的作业伤害，防护门采用带安全联锁的铰链结构，门体未完全闭合时液压系统无法启动加压动作。

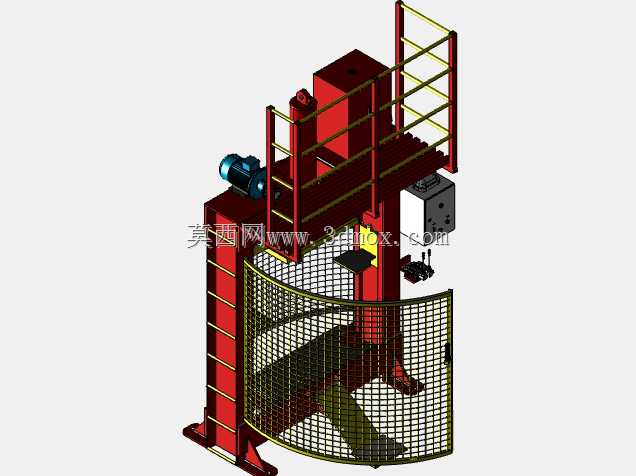

　　操作侧设置倾斜式踏步接料台，踏步表面做防滑花纹处理，方便作业人员推送重型轮胎总成进入工位，压装过程中脱落的锈蚀碎屑、旧润滑脂可顺着踏步斜面滑落至地面收集区域，不会堆积在工位平面影响轮胎定位。液压动力单元集成安装在设备顶部的承载平台上，平台周围设置1.2米高的黄色安全护栏，护栏踢脚板高度符合工业设备安全标准，方便维保人员定期检查液压油位、更换滤芯、调整系统溢流压力，液压管路采用硬管加软管组合排布，硬管沿结构梁内侧走线固定，活动部位采用高压耐油软管连接，管路排布避开压装作业的运动干涉区域，同时预留足够的弯曲半径避免软管长期弯折出现破损泄漏。电气控制箱安装在设备右侧的悬臂支架上，操作面板设置双手启动按钮、紧急停止按钮、压力调节旋钮与压装行程数显表，双手启动的按钮间距大于安全距离，防止作业人员单手操作误启动，压装行程可根据不同轮胎的压装深度提前预设，到达设定位置后油缸自动回程，无需人工持续按压操作。设备底部采用整体式焊接底座，底座上预留多个地脚螺栓安装孔，安装时需要将基础地面做硬化找平处理，通过地脚螺栓将设备与混凝土地面牢固连接，抵消压装作业时的垂直冲击力与侧向扭矩，避免设备长期作业出现移位倾斜。

　　从结构设计逻辑来看，这类设备没有采用复杂的多油缸同步结构，而是通过单油缸居中布置配合框架的对称承载结构，将压装力均匀传递到两侧立柱，既降低了制造成本，又减少了多油缸同步调试的维护难度，压装力的参数匹配覆盖了叉车轮胎拆装所需的最大压脱力，同时在液压系统中设置了过载溢流阀，当压装力超过设定阈值时系统自动泄压，避免压力过大造成轮辋变形、油缸密封件损坏。在实际作业场景中，作业人员先将待拆装的轮胎总成通过辅助滚道推送至工位中心，调整底部支撑块的位置对准轮辋下沿，关闭安全防护网后双手按下启动按钮，油缸带动压头缓慢下行，逐步将轮胎与轮辋压合或压脱，过程中可通过数显表实时观察压装行程与系统压力，遇到卡滞情况可按下急停按钮手动调整轮胎位置，相比传统的人工撬棍作业、重锤敲击作业，压装过程的受力均匀可控，轮辋的失圆损伤率可降低九成以上，单条轮胎的拆装作业时间可缩短至原来的三分之一，同时大幅降低作业人员的劳动强度与砸伤、挤伤的安全风险。设备的结构三维建模过程中，需要重点校核上横梁、两侧立柱的抗弯强度与焊接节点的疲劳强度，核算油缸安装座的局部承压能力，同时模拟压装过程中不同偏载工况下的结构形变，确保最大压装力下结构的形变量控制在允许范围内，避免长期作业出现焊缝开裂、结构变形的问题；管路排布建模时需要提前预留液压元件的安装操作空间，避免后期装配时出现管路与结构件干涉、滤芯无法拆卸更换的问题，安全防护部件的建模需要严格符合安全距离要求，确保防护网的覆盖范围完全包含压装作业的危险区域，不存在防护盲区。
