框架式电液伺服构件力学性能测试装置

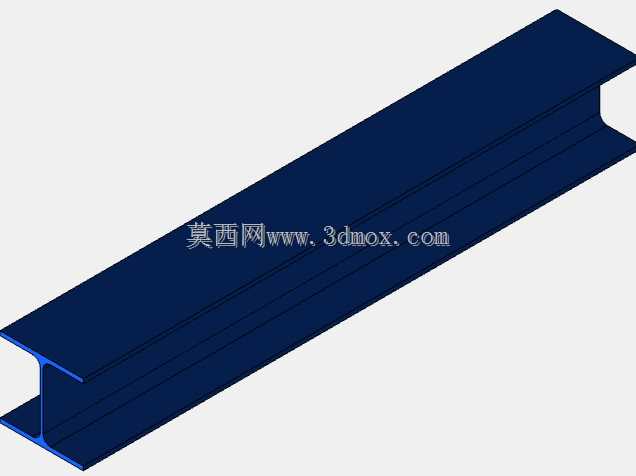

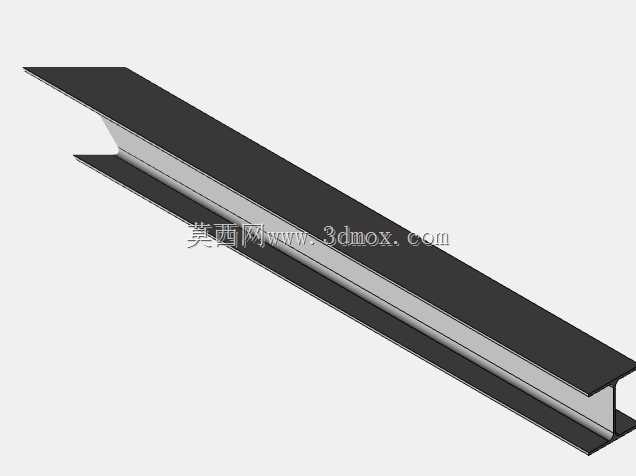

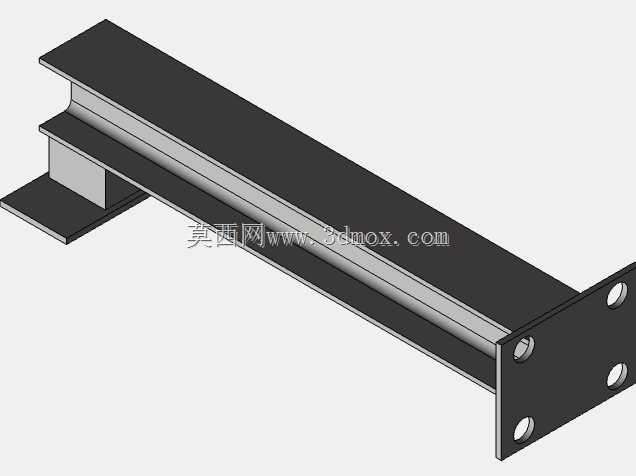

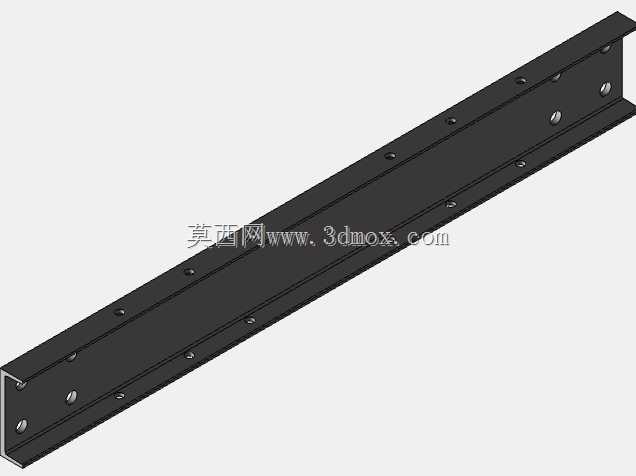

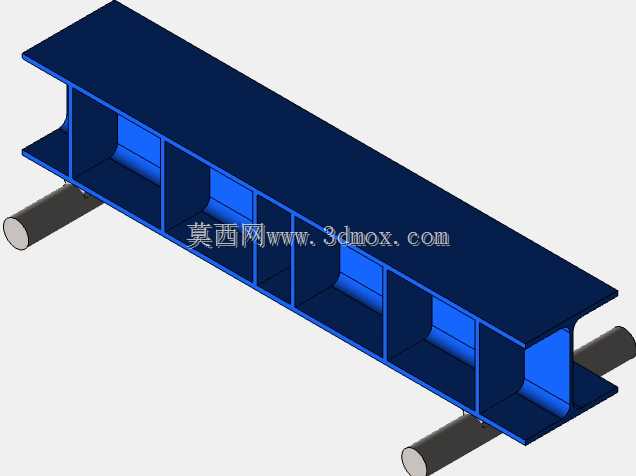

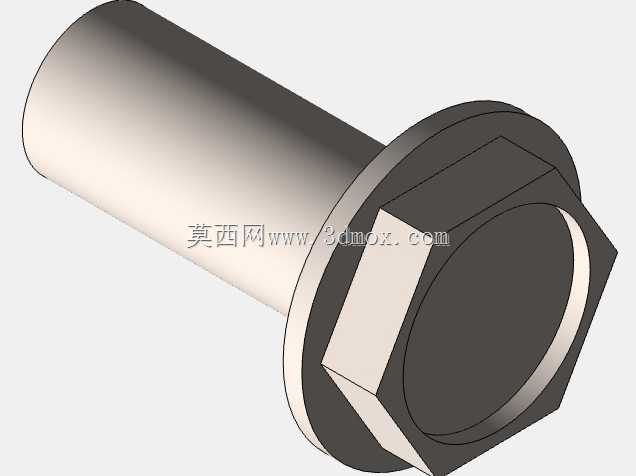

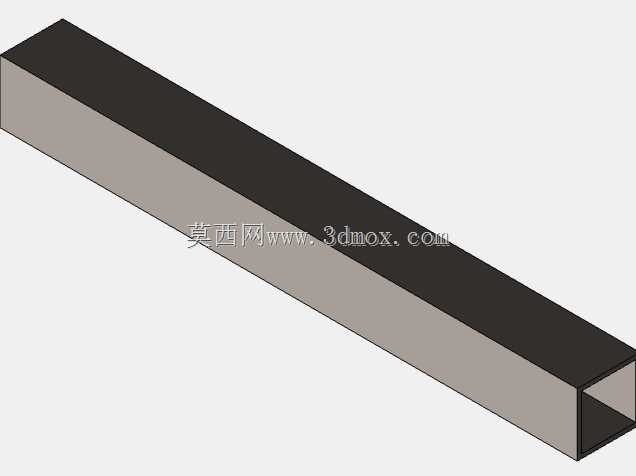

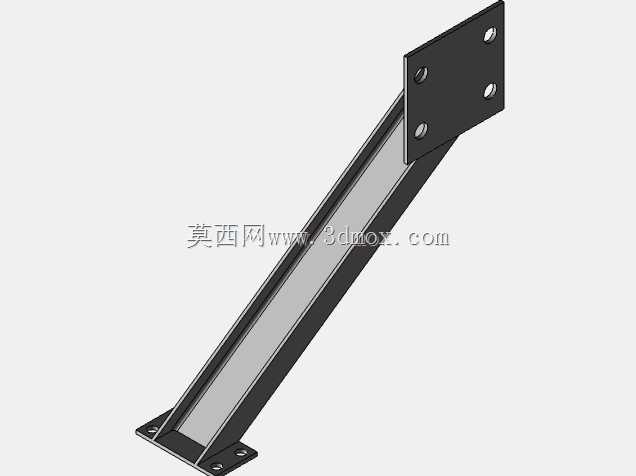

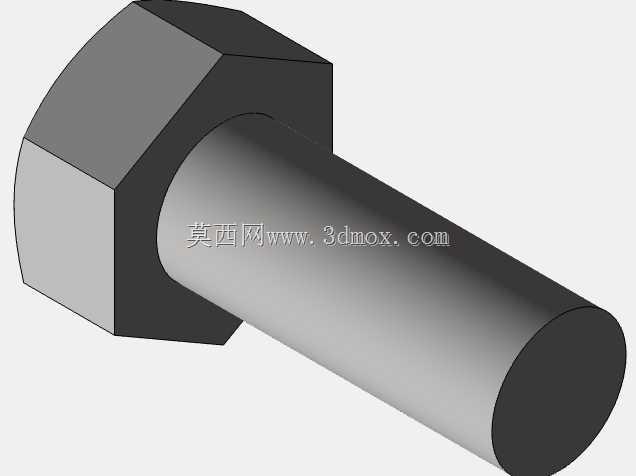

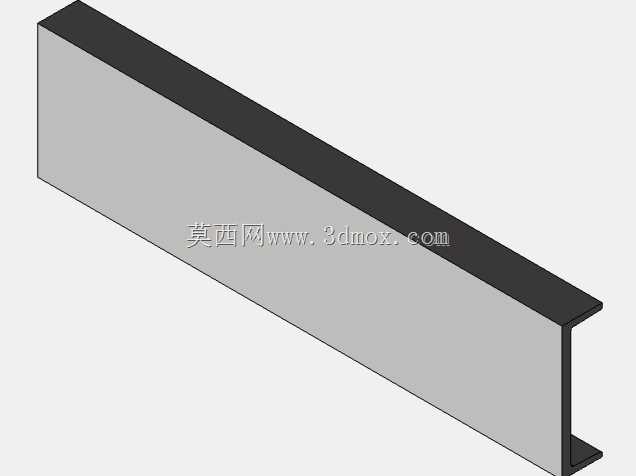

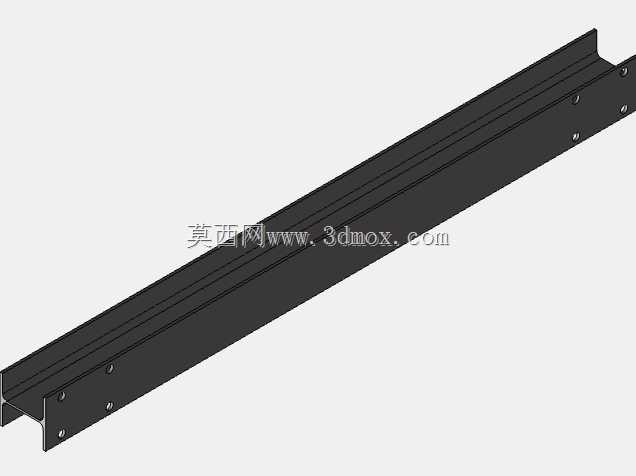

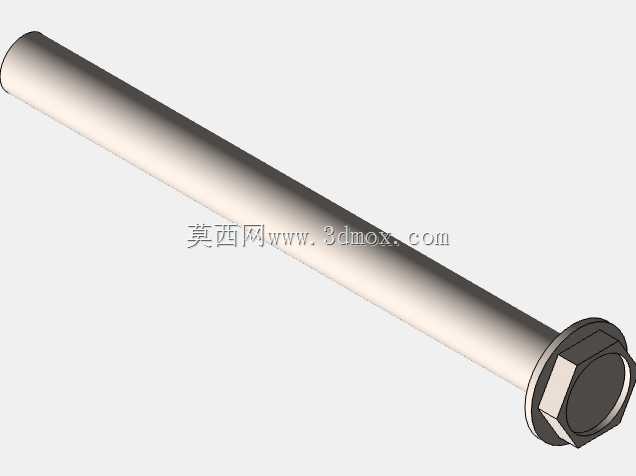

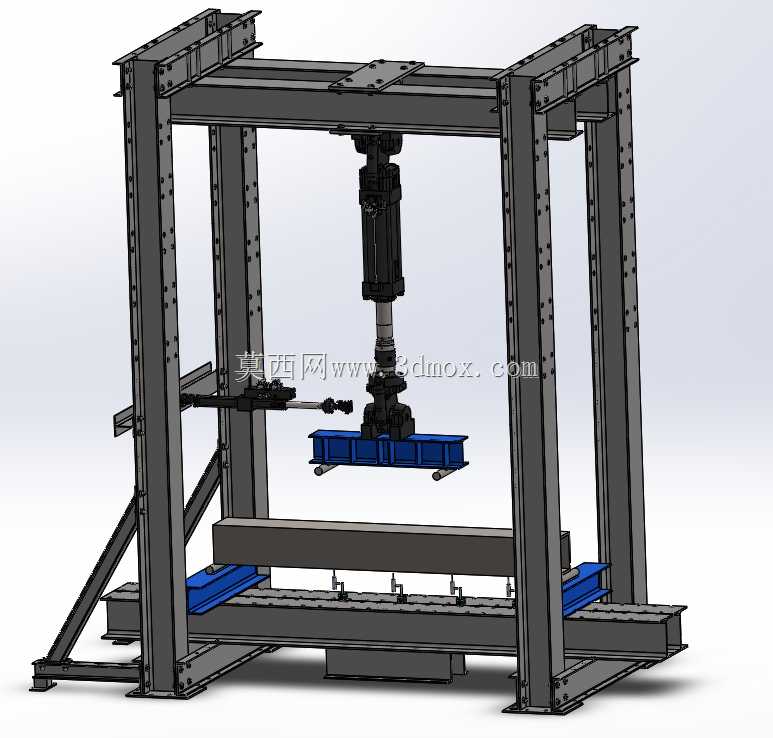

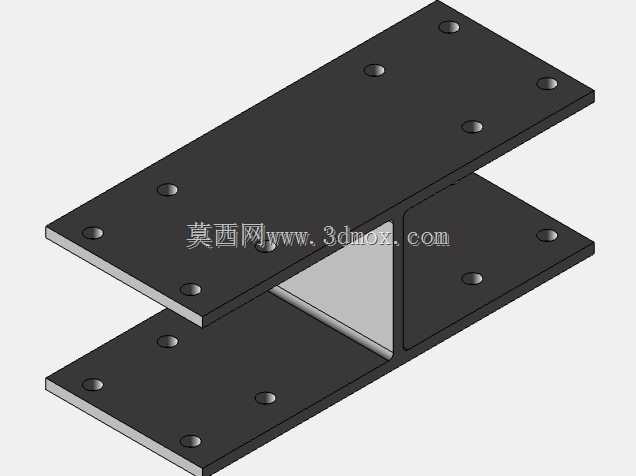

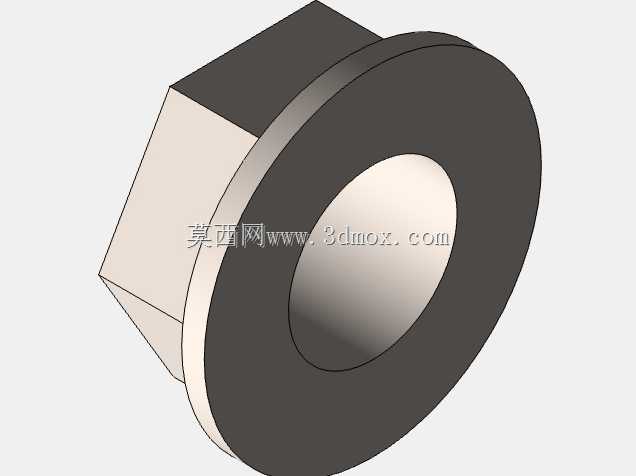

　　该装置为框架式立式加载结构，主要面向金属型材、复合材料构件、焊接总成件的静力学性能测试场景，覆盖建材生产企业来料质检、科研院所材料力学实验、钢结构加工企业成品力学验证等多个应用领域，可完成三点弯曲、四点弯曲、静态压缩、低周循环加载等多种力学试验项目，获取被测件的载荷-位移曲线、屈服强度、极限承载力、残余变形量等核心力学参数。整体采用四立柱双横梁的闭式框架布局，四根立柱选用厚壁矩形型钢加工而成，上下端通过高强度螺栓与上下横梁刚性连接，左侧额外增设斜向支撑肋板，抵消大载荷加载时框架产生的侧向倾覆力矩，避免加载过程中框架出现横向晃动影响测试精度，框架整体刚度设计满足最大额定载荷下纵向变形量不超过0.5mm/米的工程要求。

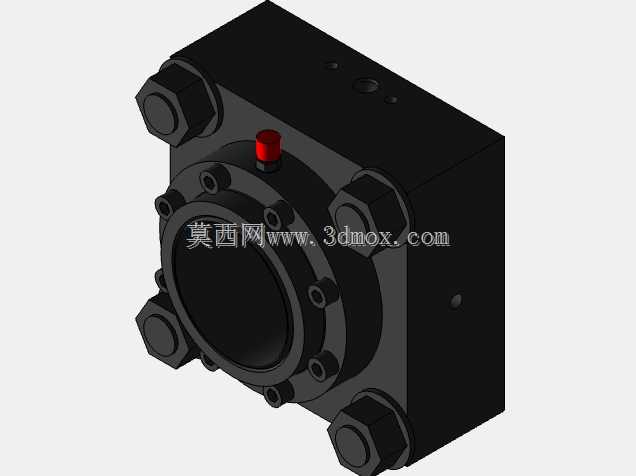

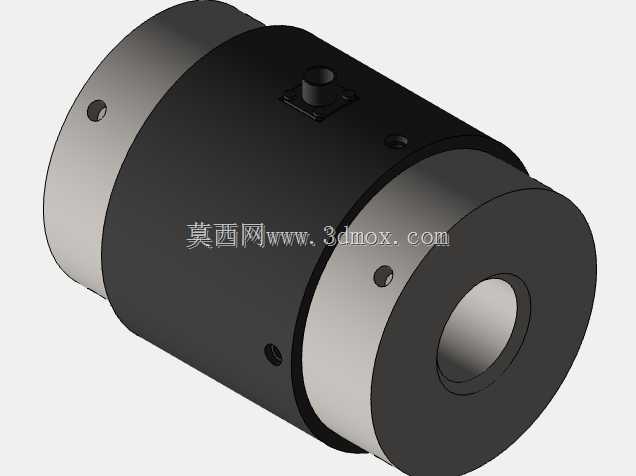

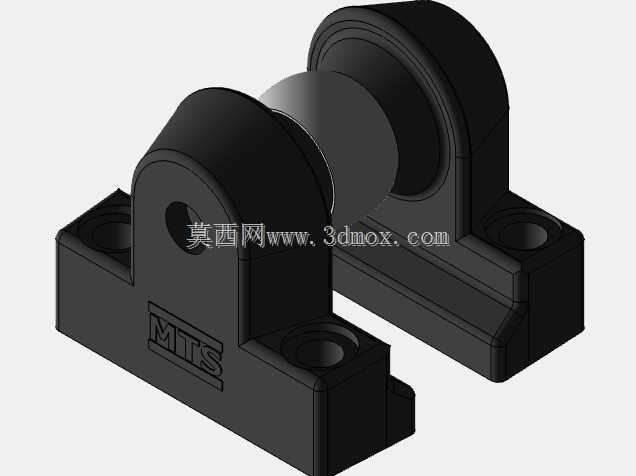

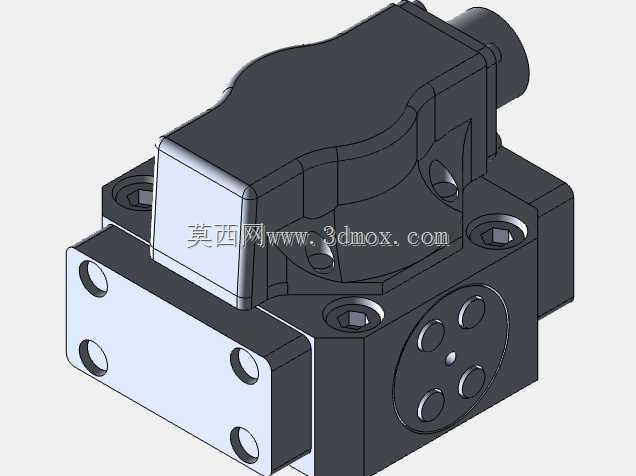

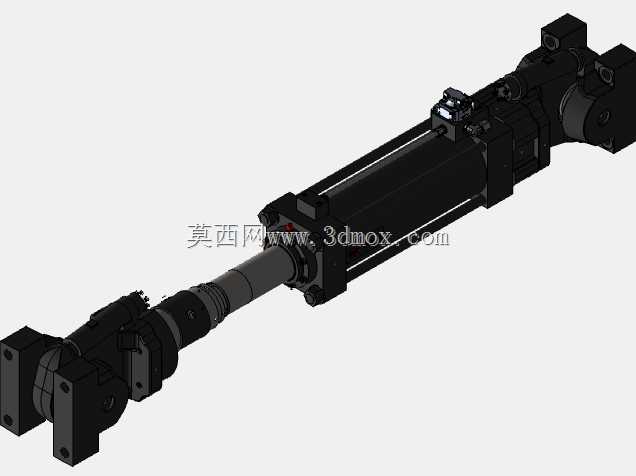

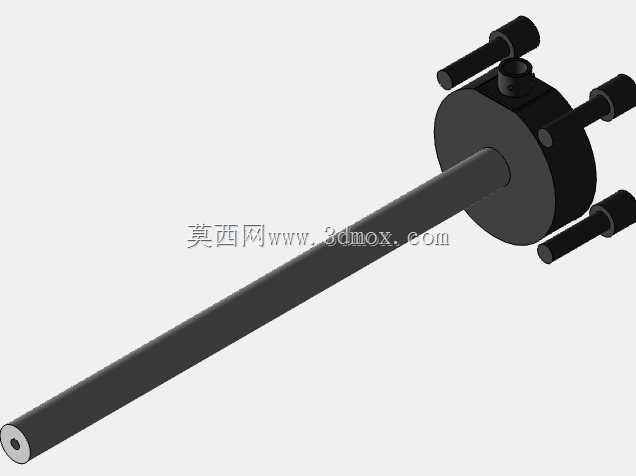

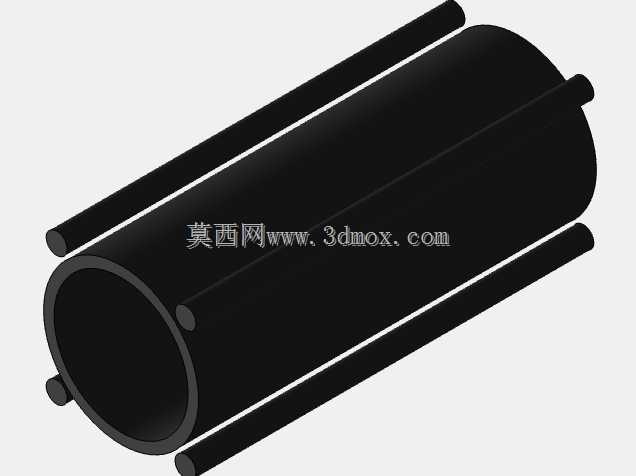

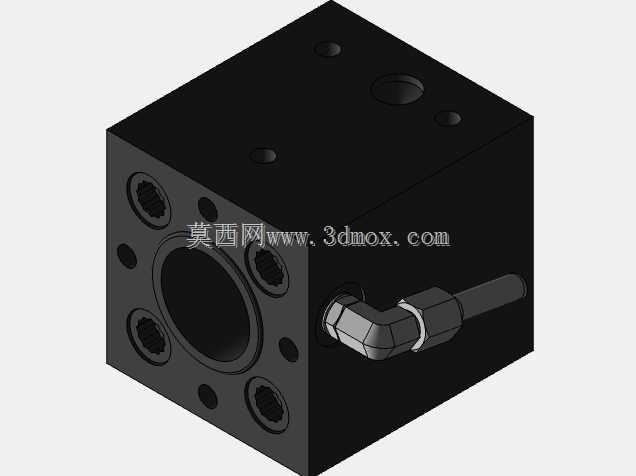

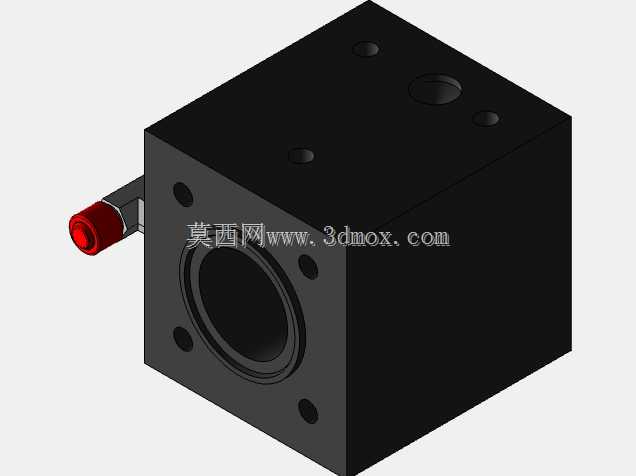

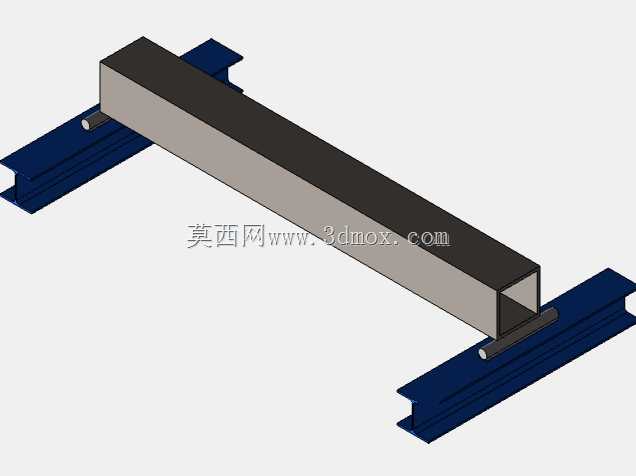

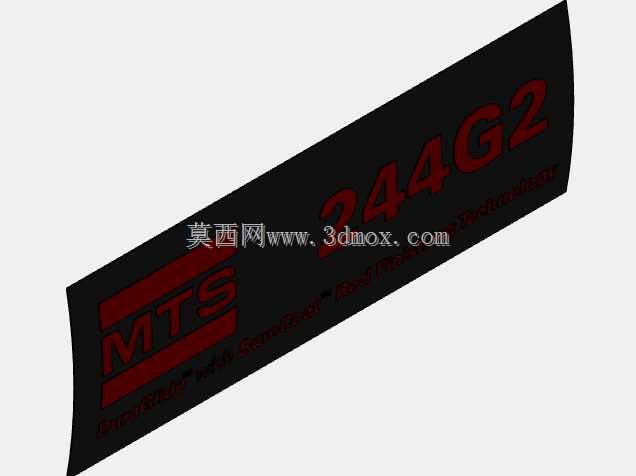

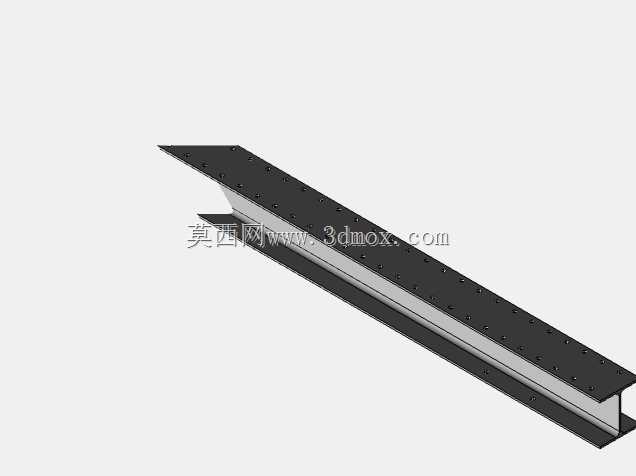

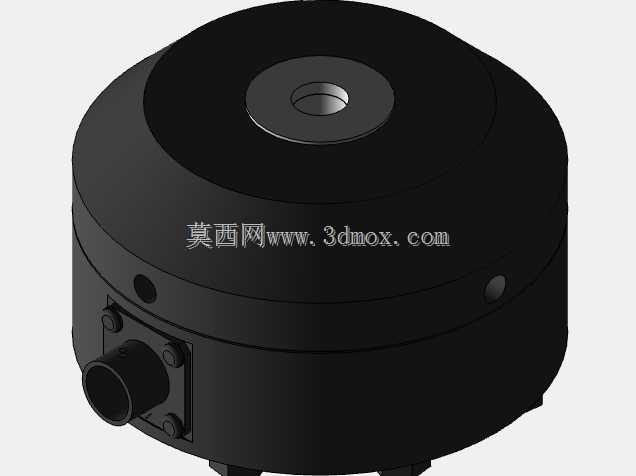

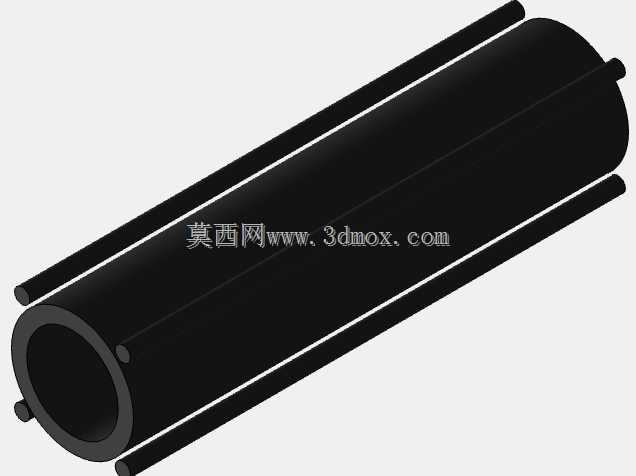

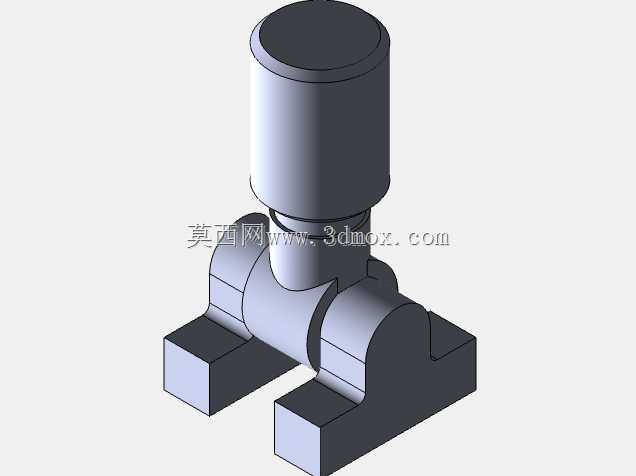

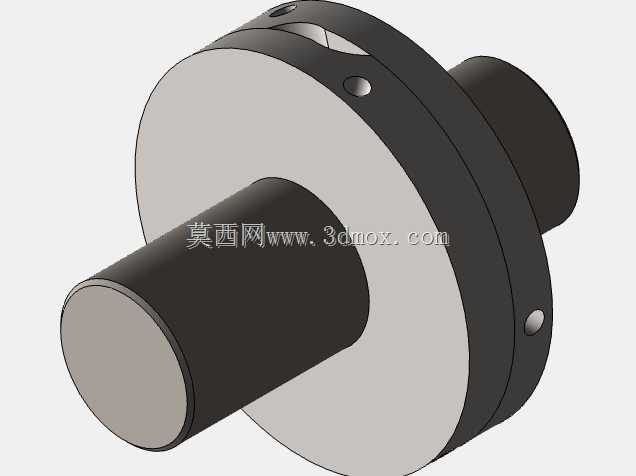

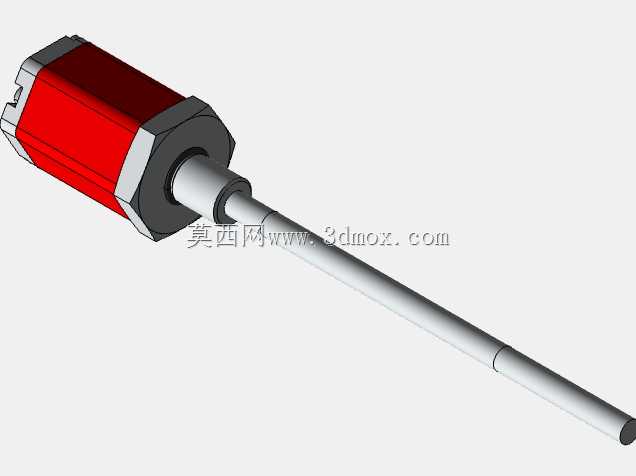

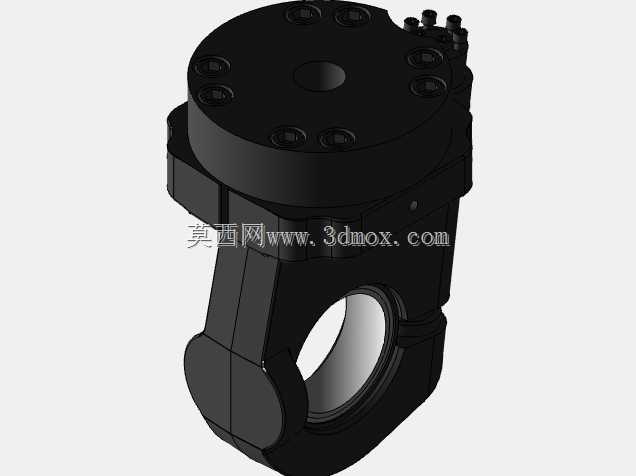

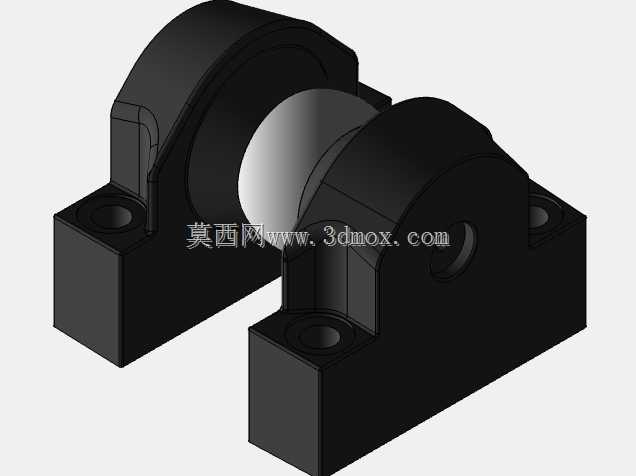

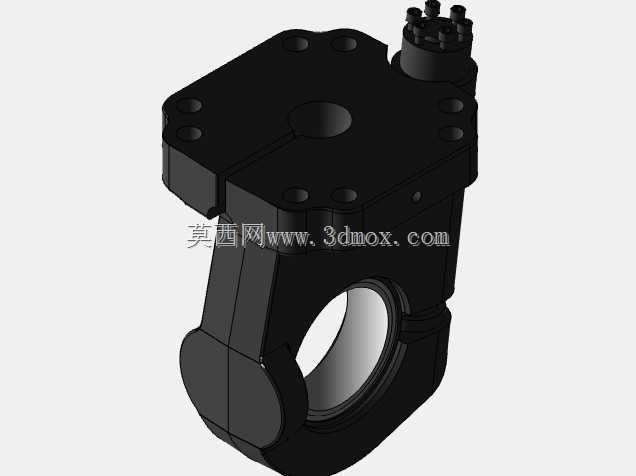

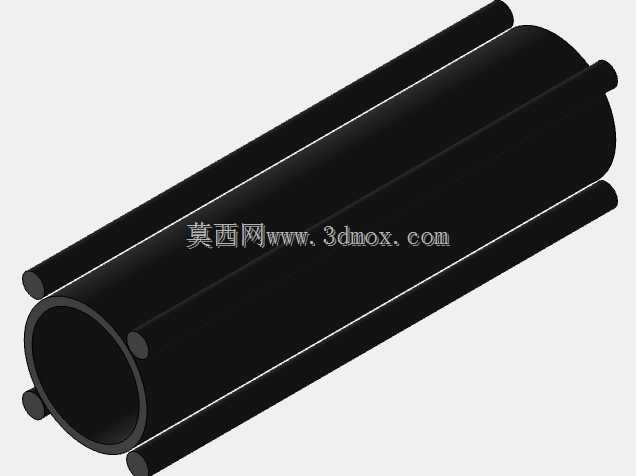

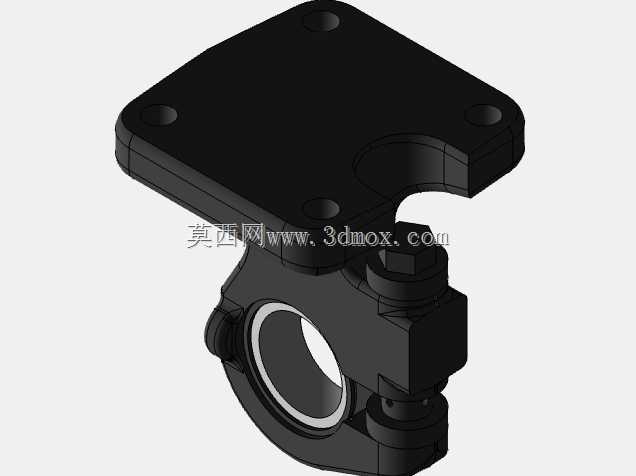

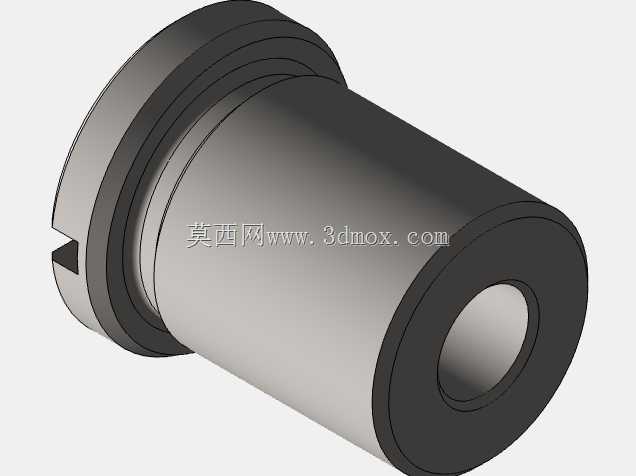

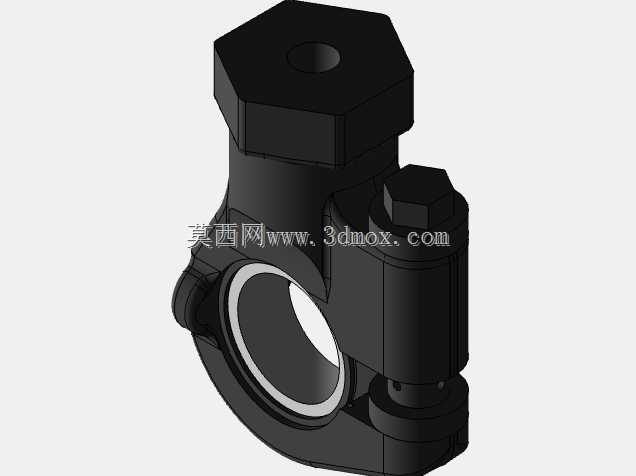

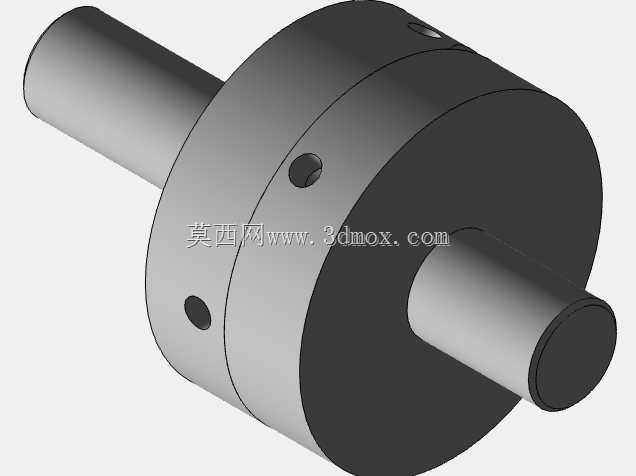

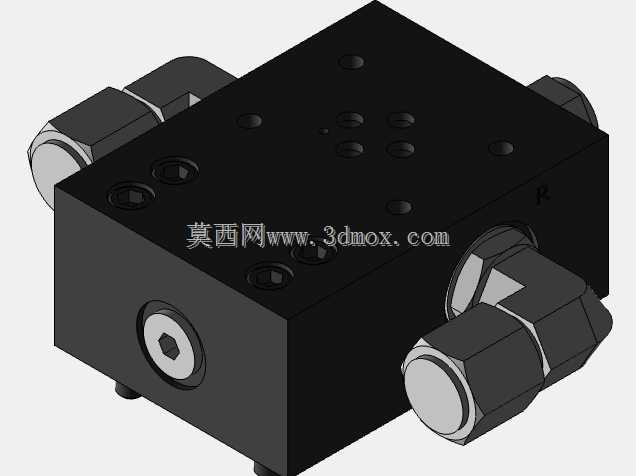

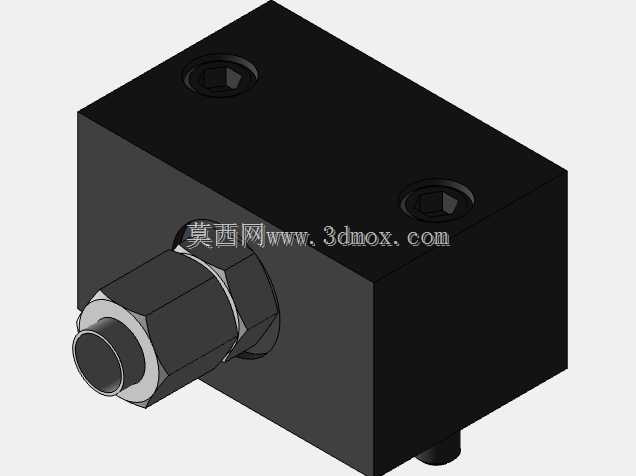

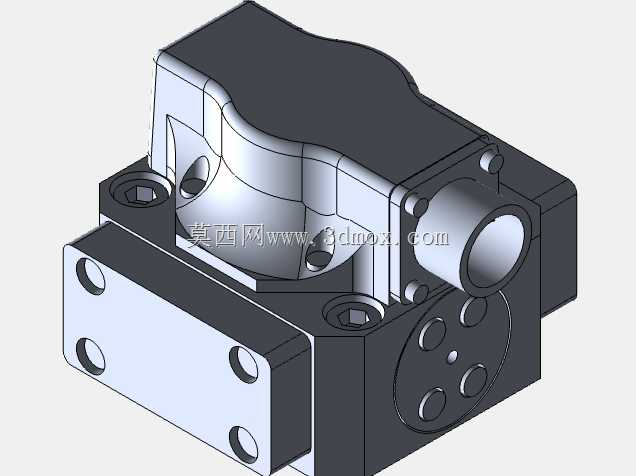

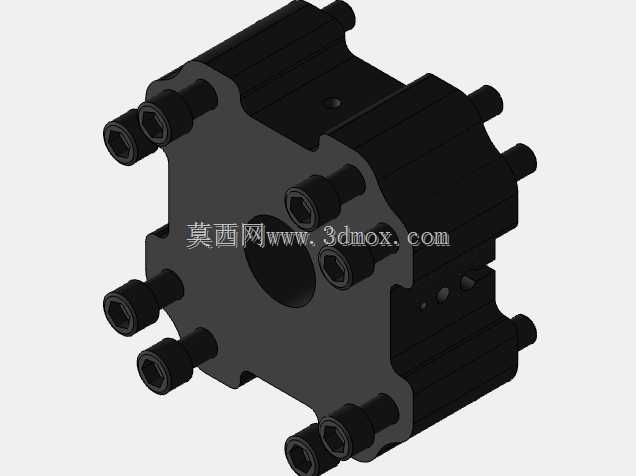

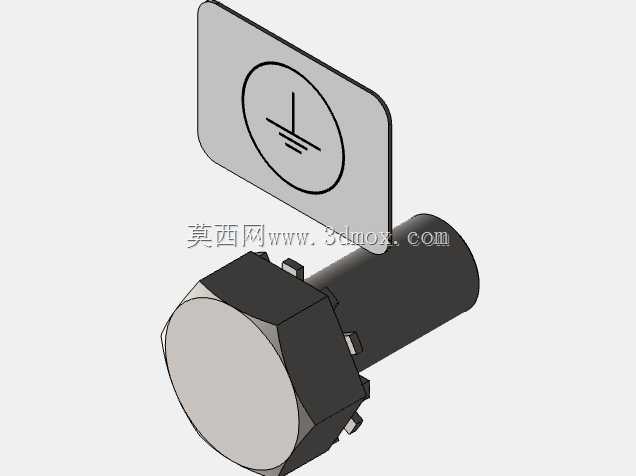

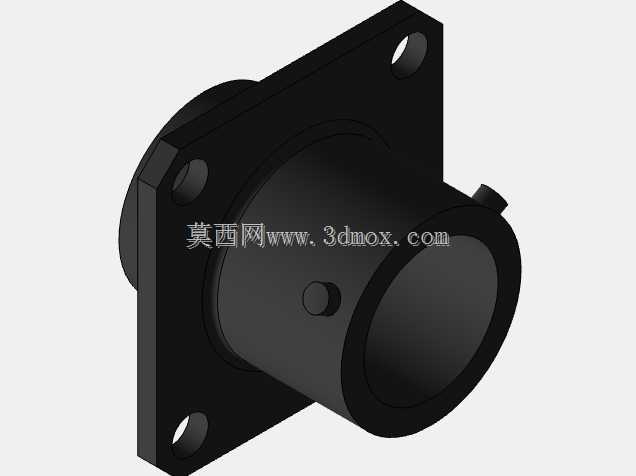

　　加载执行单元采用垂直布置的电液伺服作动器，安装在上横梁中部的安装位，作动器输出端配置可快换的压头连接接口，可根据不同试验需求更换平压头、弯曲压头、专用夹具等工装，作动器行程覆盖常规构件测试的变形量需求，内置位移传感器与载荷传感器，可实时反馈加载力值与压头位移数据，保证加载过程的闭环控制精度。下部工作台采用双层型钢焊接结构，台面上加工有等间距布置的T型槽，用于安装试样支撑座、侧向定位夹具等工装，支撑座可沿T型槽方向自由调整间距，适配不同长度规格的被测构件，工作台底部设置可调式支撑脚，可在安装时调整整体水平度，避免框架倾斜带来的加载分力影响测试结果。

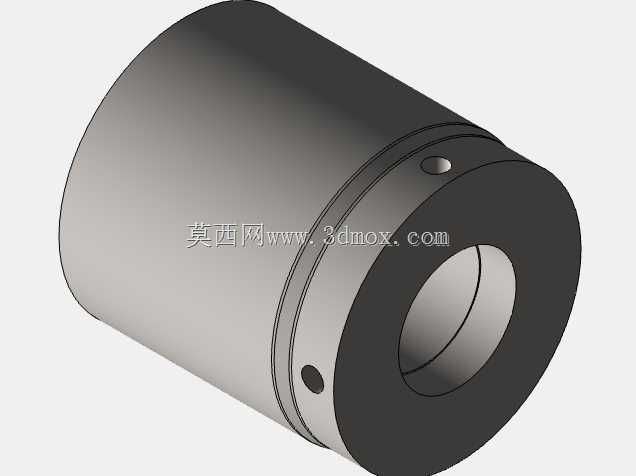

　　侧向配置的辅助定位机构可对长条状试样进行侧向约束，防止试样在加载过程中出现侧向滑移或弹出，提升试验过程的安全性。设计阶段采用自顶向下的建模思路，先搭建整体框架的骨架模型，确定各部件的安装基准与运动边界，再逐一拆分立柱、横梁、作动器安装座、工作台等零部件，对关键承力部件进行受力仿真验证，优化螺栓连接位置的布局，避免应力集中导致的部件失效，所有连接孔位均按照实际加工公差进行建模预留，保证三维模型可直接用于生产下料与加工参考。

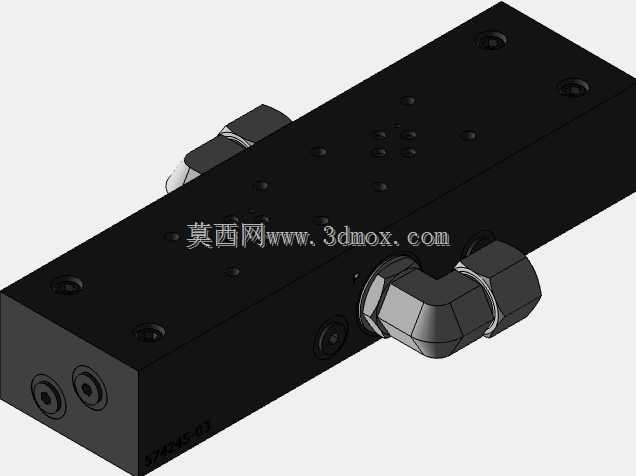

　　安装时需保证框架整体垂直度偏差不超过0.3mm/米，作动器输出轴线与工作台平面的垂直度偏差不超过0.2mm/米，作动器的液压管线需预留足够的运动余量，避免作动器上下运动时拉扯管线，设备周边需预留不小于1.2米的操作维护空间，方便试样吊装、工装更换与日常检修作业。该结构相比传统单臂式测试装置，整体刚度更高，抗偏载能力更强，可适配大尺寸、大吨位的构件力学测试需求，框架式的开放布局也方便不同规格试样的吊装与装夹，适配多品类小批量的测试场景。
