叶类蔬菜臭氧气泡清洗设备结构设计

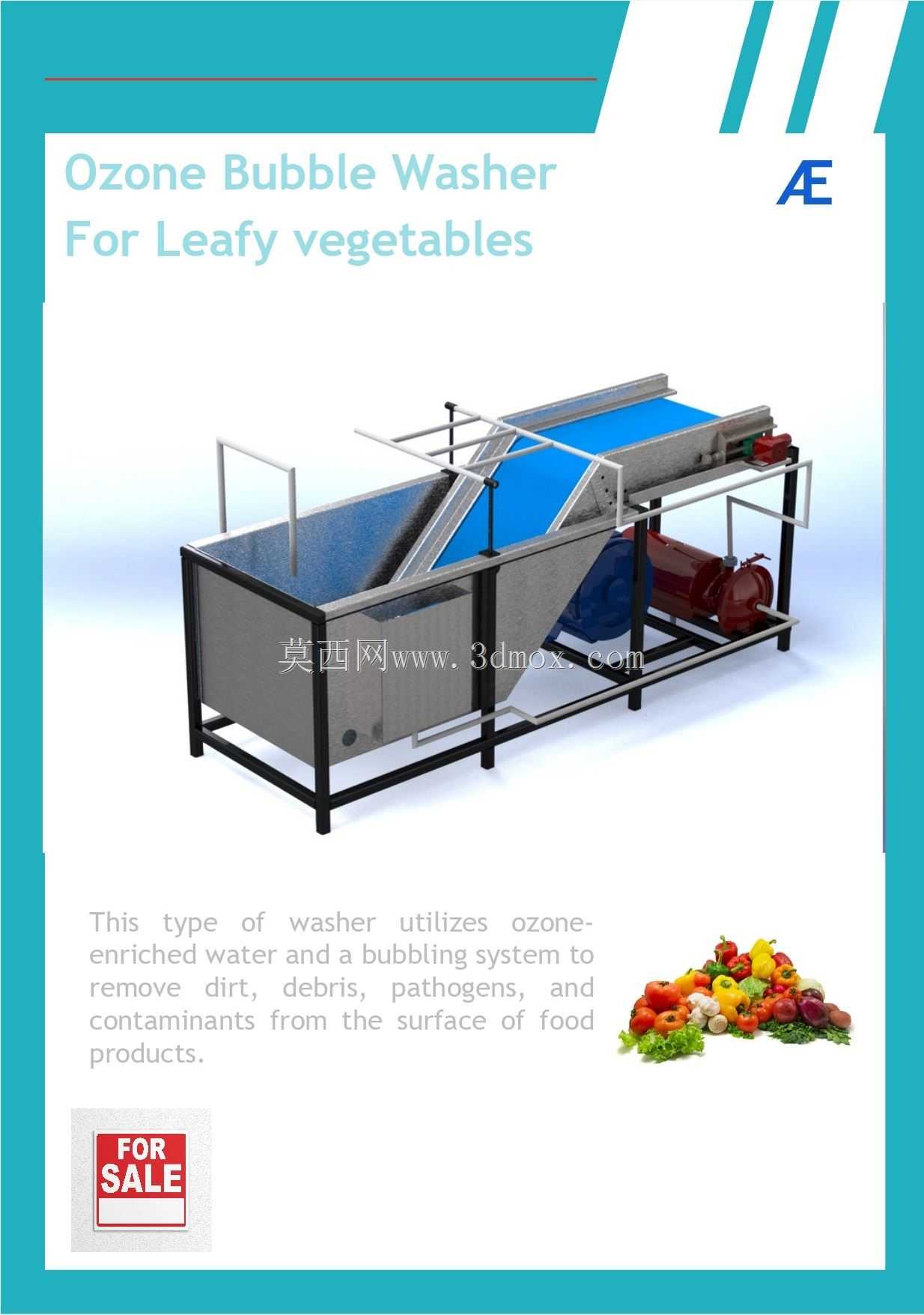

　　这套叶类蔬菜臭氧气泡清洗设备，主要面向净菜加工、中央厨房、果蔬预制菜生产等场景，适配菠菜、生菜、油麦菜、小白菜等各类易损伤叶类蔬菜的表面清洁工序，可对接前端切菜、分选设备与后端漂烫、风干、包装产线，替代传统人工浸泡冲洗的作业模式，解决叶菜褶皱处泥沙残留、微生物超标、清洗过程易破损的行业痛点。

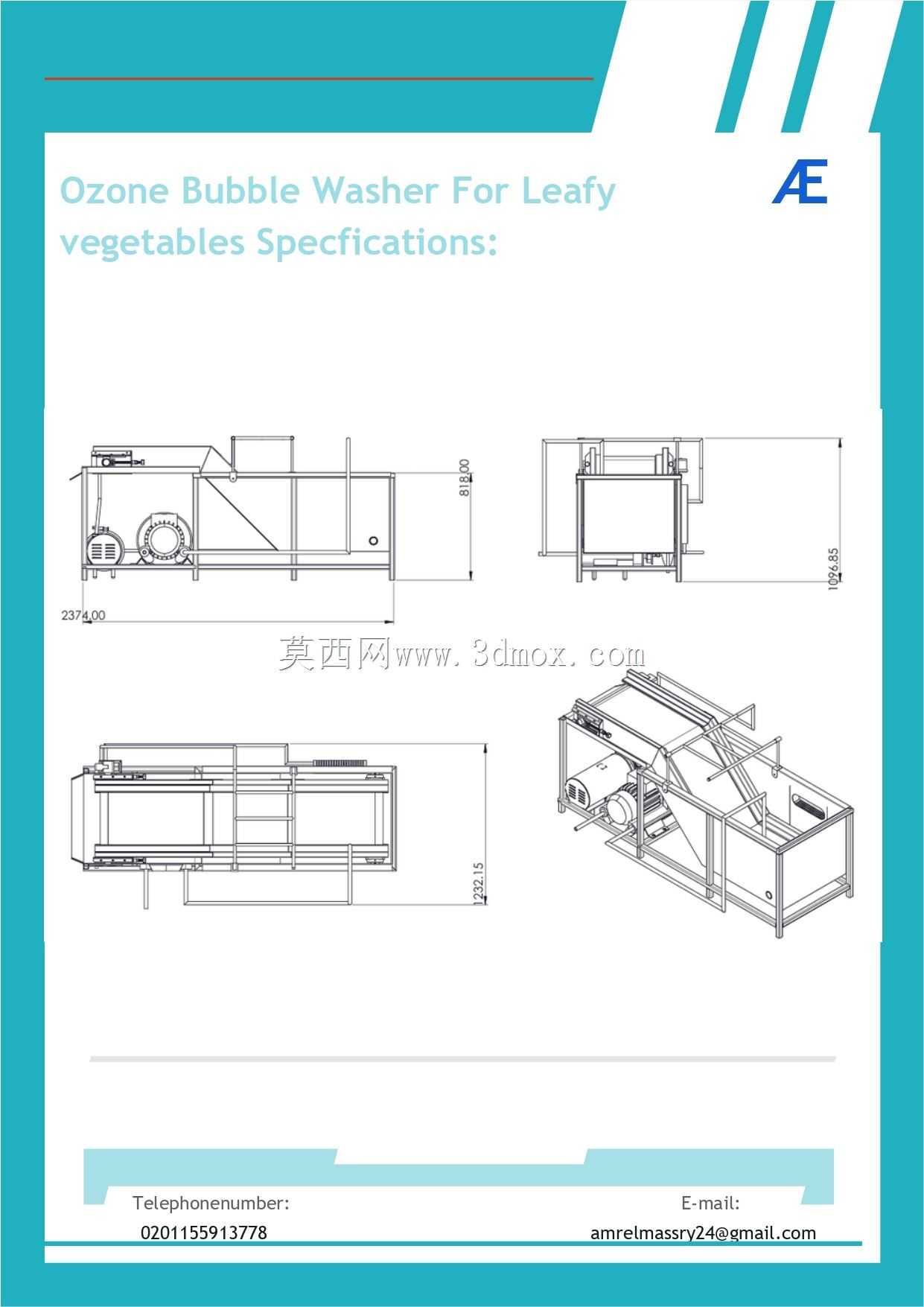

　　设备整体采用长槽式布局，主体框架采用标准矩形钢管焊接成型，底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，安装时需预留前后端输送衔接空间，设备两侧预留600mm以上操作维护通道，整体长度适配多数中小型净菜车间的产线排布，进水口、排污口、臭氧发生器接口均预设在设备侧下方，对接车间给排水、供电管线时无需额外改动主体结构。

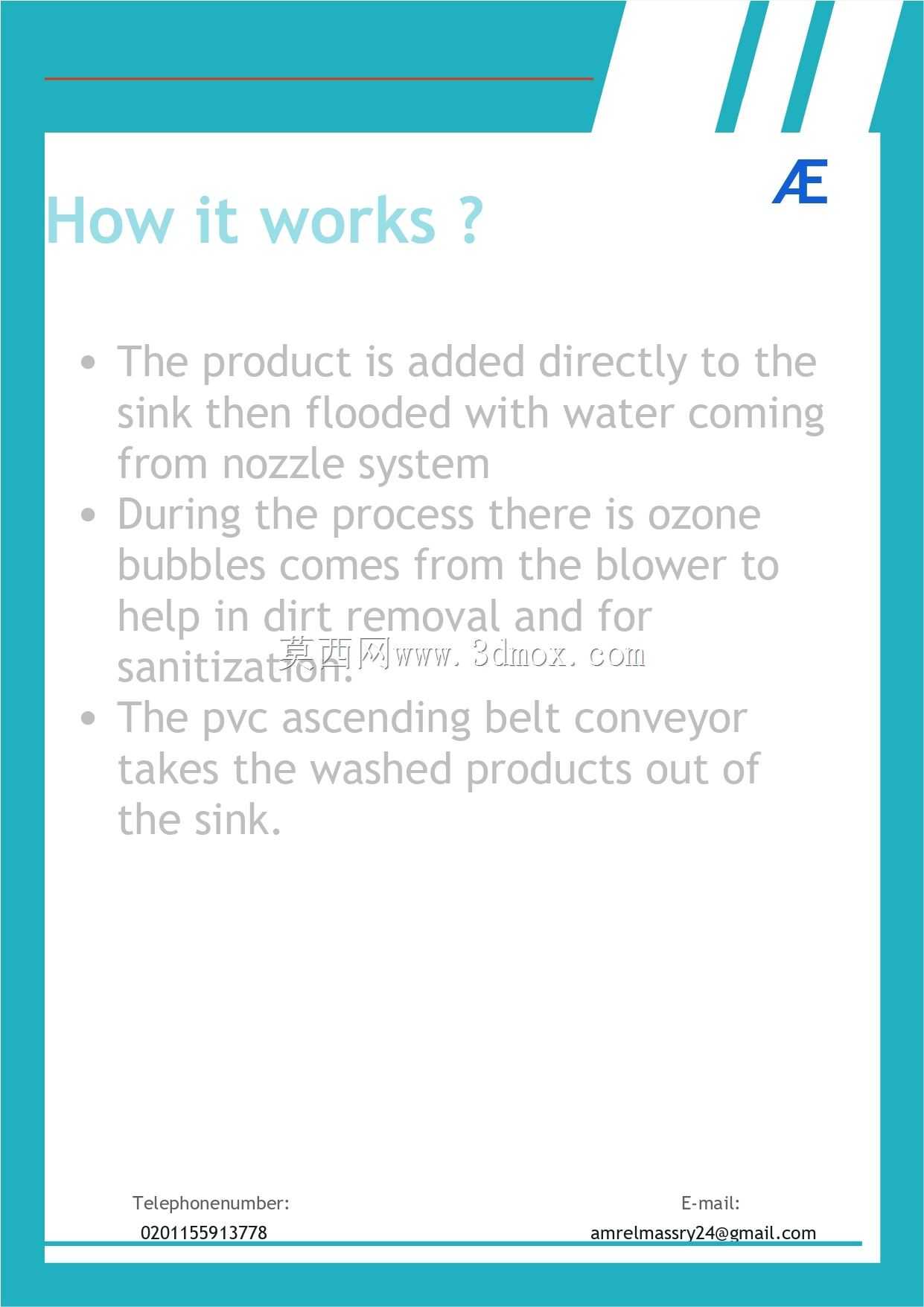

　　槽体部分采用食品级不锈钢板材折弯焊接，内壁做圆弧过渡处理无清洁死角，槽底倾斜设置便于排污，槽内布设微孔曝气管路，工作时通过气泵加压产生细密气泡，气泡上浮破裂过程中形成的冲击力可冲刷叶菜表面附着的泥沙、虫卵与农残，同时配套的臭氧发生装置将臭氧溶入清洗水体，利用臭氧的强氧化性杀灭表面致病菌，分解残留农药，相比普通气泡清洗设备，无需额外添加化学清洗剂即可达到食品卫生要求。

　　进料端设置倾斜式网带输送机构，网带采用食品级高分子材质，表面设置挡条防止叶菜下滑，输送速度可通过调速电机调整，适配不同洁净度、不同品类叶菜的清洗时长需求，叶菜随网带进入清洗槽后，在气泡翻滚作用下均匀分散，避免堆积造成的清洗不彻底问题，槽体上方布设多组喷雾管路，在叶菜提升出料阶段进行二次喷淋冲洗，将附着在菜叶表面的脱落杂质冲回槽内，保证出料洁净度。

　　出料端网带水平设置，配套沥水结构，清洗完成的叶菜随网带输出时可初步沥除表面水分，减少后续风干工序的能耗。设备的臭氧发生模块独立安装在槽体侧下方的机架空间内，与水体管路密封隔离，避免电路受潮短路，气泵、电机等传动部件均设置防水护罩，适配清洗车间高湿度的工作环境。

　　设计过程中重点考虑了叶菜易破损的特性，网带运行速度、气泡曝气量均可独立调节，针对嫩度较高的叶菜可降低曝气量、调慢输送速度，减少叶片损伤；针对泥沙含量较高的产地直供叶菜，可加大曝气量、延长清洗停留时间，保证清洁效果。槽体底部设置排污阀与过滤篮，日常维护时可快速排出污水，拦截菜屑等大颗粒杂质，无需进入槽内即可完成常规清洁作业。

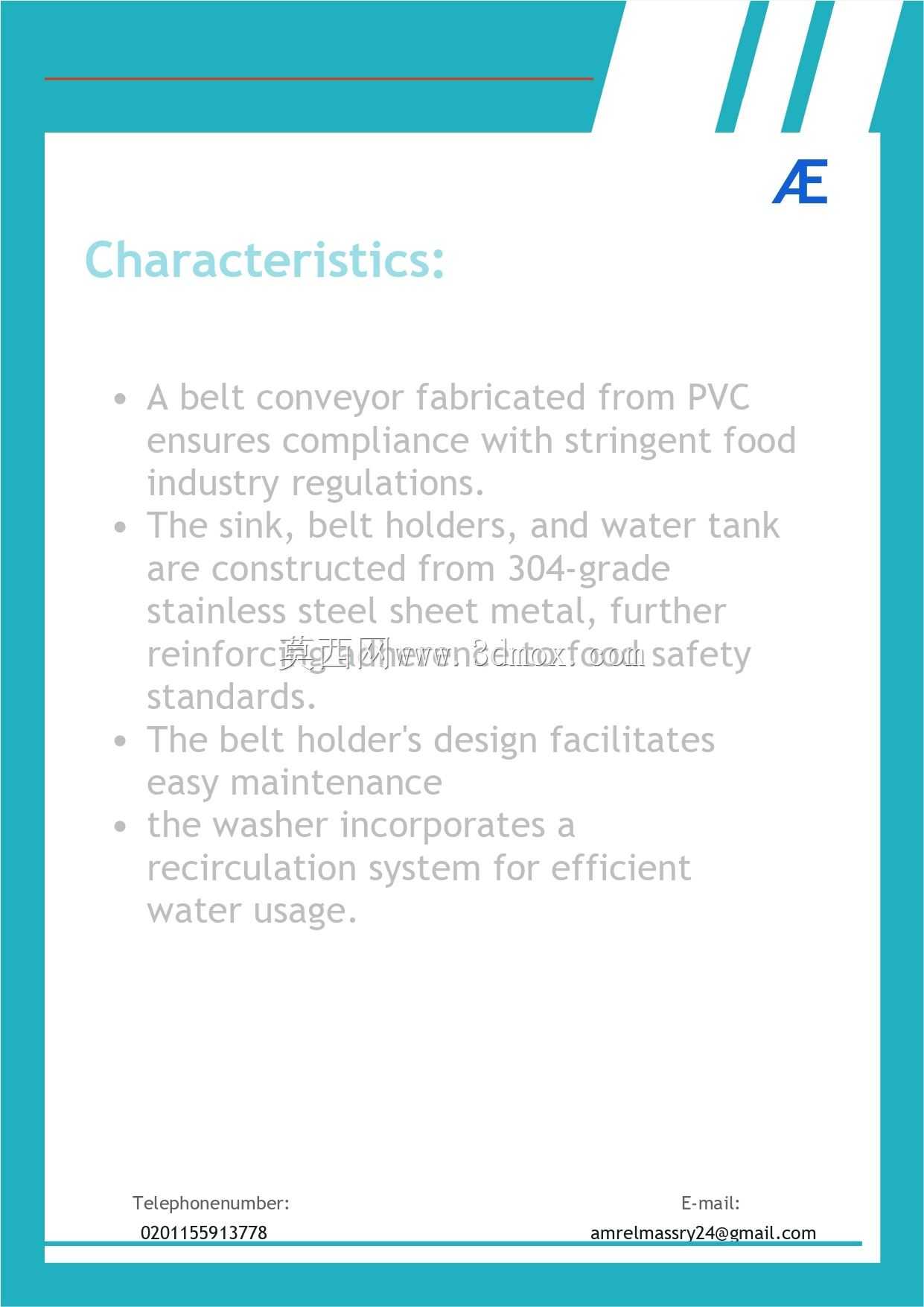

　　整套设备的结构设计充分考虑了食品加工设备的卫生要求，所有与食材、水体接触的部件均采用食品级耐腐蚀材质，外露紧固件做防水防锈处理，传动部位设置安全护罩，既符合食品生产安全规范，也便于日常操作与维护，可根据不同产能需求调整槽体长度与网带宽度，适配不同规模的生产场景。
