食品加工用滚筒式清洗设备结构设计

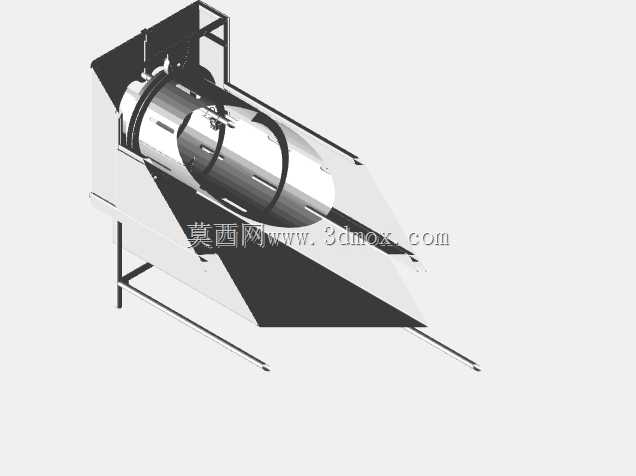

　　在固体食品加工的前处理工段，原料表面的泥沙、残留农残、表皮浮尘的清洗工序，直接决定后续加工环节的卫生指标与成品品相，这款滚筒式清洗设备正是针对散状固体食品原料的连续化清洗需求开发的专用结构。从实际产线布局来看，该设备可直接衔接原料上料提升机与后续分拣、切制工位，无需额外搭建中转料台，整体机架采用方管焊接框架结构，底部支撑腿预留了12mm的地脚螺栓安装孔，可直接固定在水磨石或环氧地坪的生产车间地面，安装时需保证设备进料端较出料端有2°-3°的倾斜角度，依靠滚筒转动过程中的物料自重滑移实现连续送料，无需额外配置推送机构，能有效降低设备运行的动力损耗。

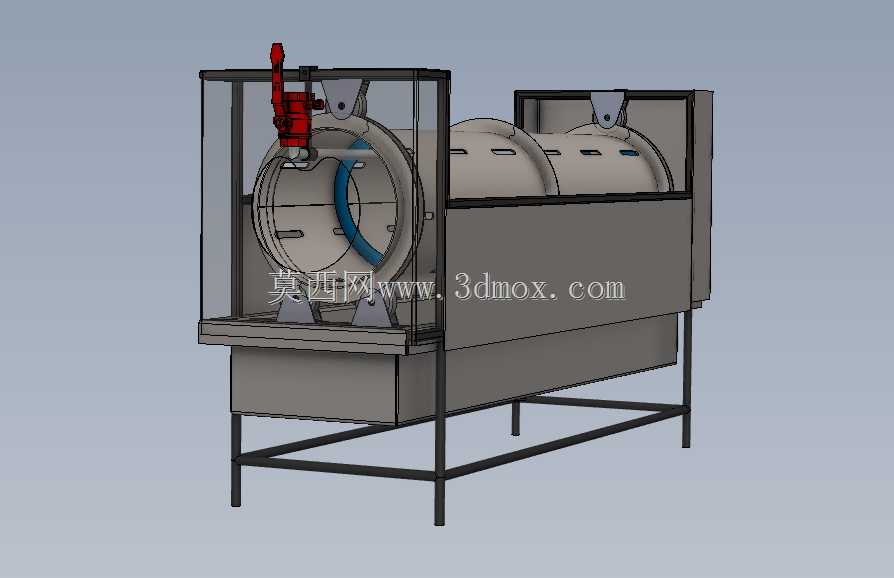

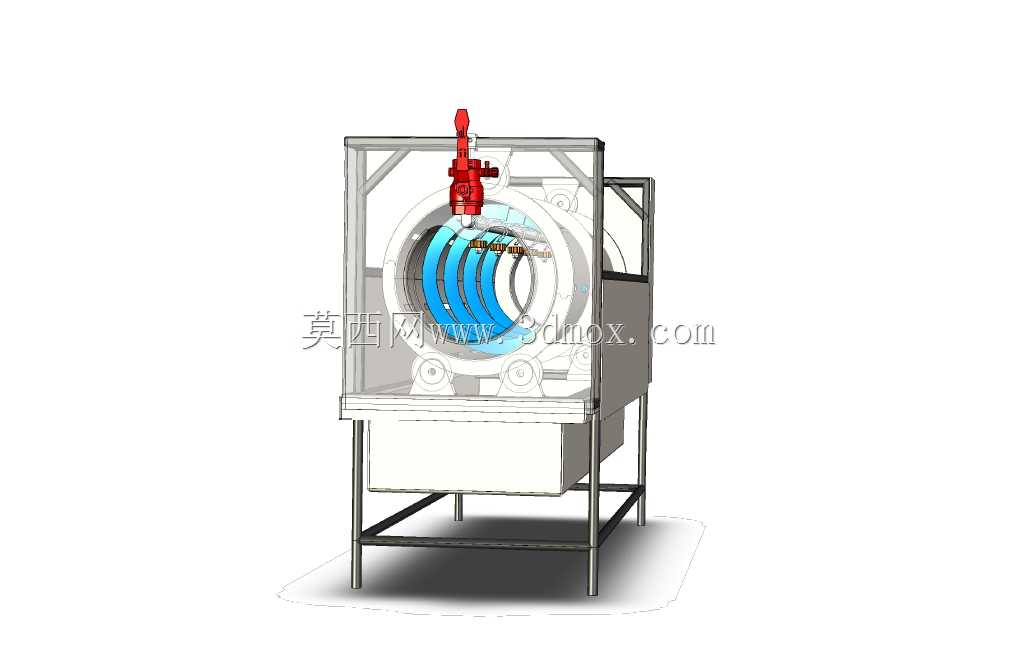

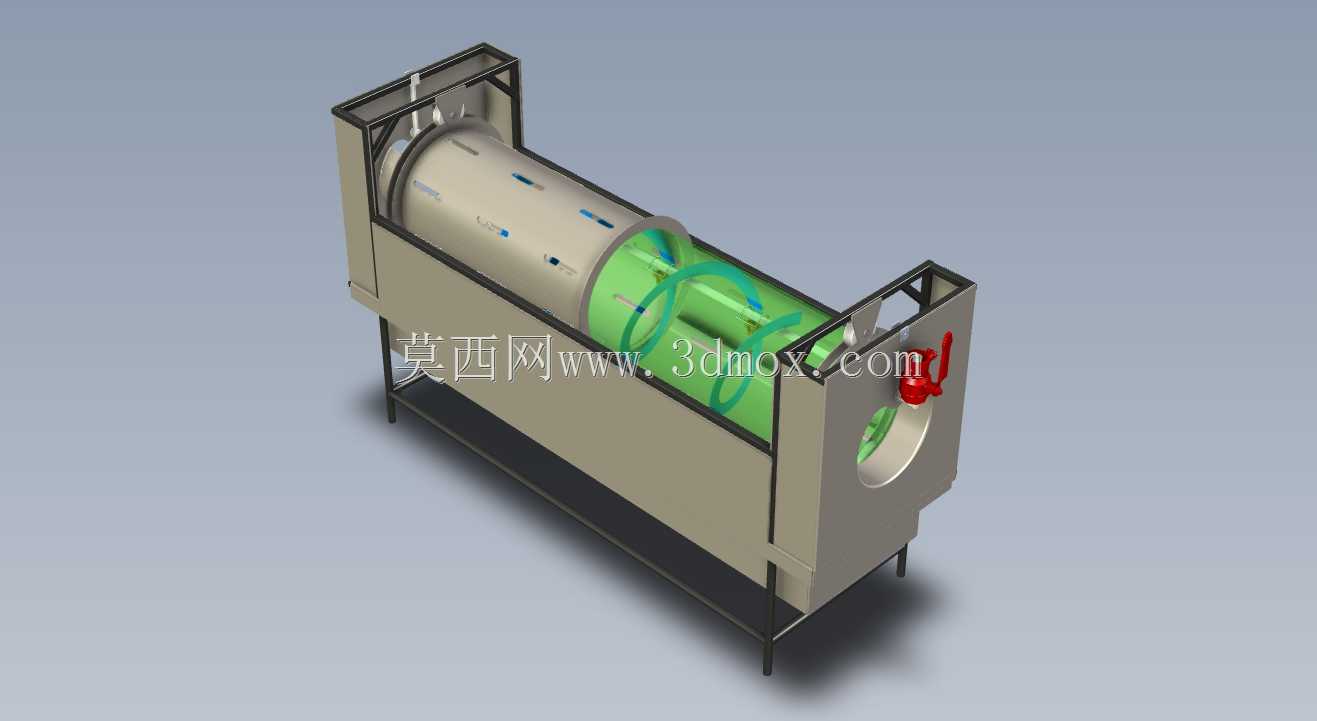

　　设备核心的清洗滚筒采用分段式冲孔筛板卷制拼接而成，筛板孔径根据处理物料的粒径可做适配调整，常规果蔬类原料清洗采用φ3-φ5mm的冲孔孔径，既可以保证清洗水与泥沙杂质顺利排出，又不会造成物料卡滞漏料。滚筒两端配置了耐磨尼龙托轮支撑，替代传统的轴承直接接触滚筒外壁的结构，能有效降低滚筒转动过程中的噪音，同时减少金属摩擦产生的碎屑污染食品原料，托轮座采用腰型孔安装结构，现场安装调试时可灵活调整四个托轮的支撑高度，保证滚筒转动时的径向跳动量控制在2mm以内，避免运行过程中出现物料偏载、滚筒窜动的问题。

　　滚筒上方配置的高压喷淋管路采用快插式喷嘴设计，喷嘴沿滚筒轴向等距排布，喷淋角度可根据物料翻滚状态做±15°的调整，清洗水从滚筒上方均匀喷淋到翻滚的物料表面，冲洗下来的杂质随水流透过滚筒筛孔落入下方的集水斗，集水斗底部设置了倾斜式排污溜槽，可直接对接车间的污水排放管网，也可外接循环水过滤装置实现清洗水的重复利用，降低生产过程中的水资源消耗。设备进料端设置了挡水罩与进料导槽，导槽采用圆弧过渡结构，避免原料下落时出现磕碰破损，出料端设置了柔性挡料板，可根据后续工位的接料高度调整挡料板的倾斜角度，保证清洗完成的物料能平稳滑落到下一工序的输送设备上。

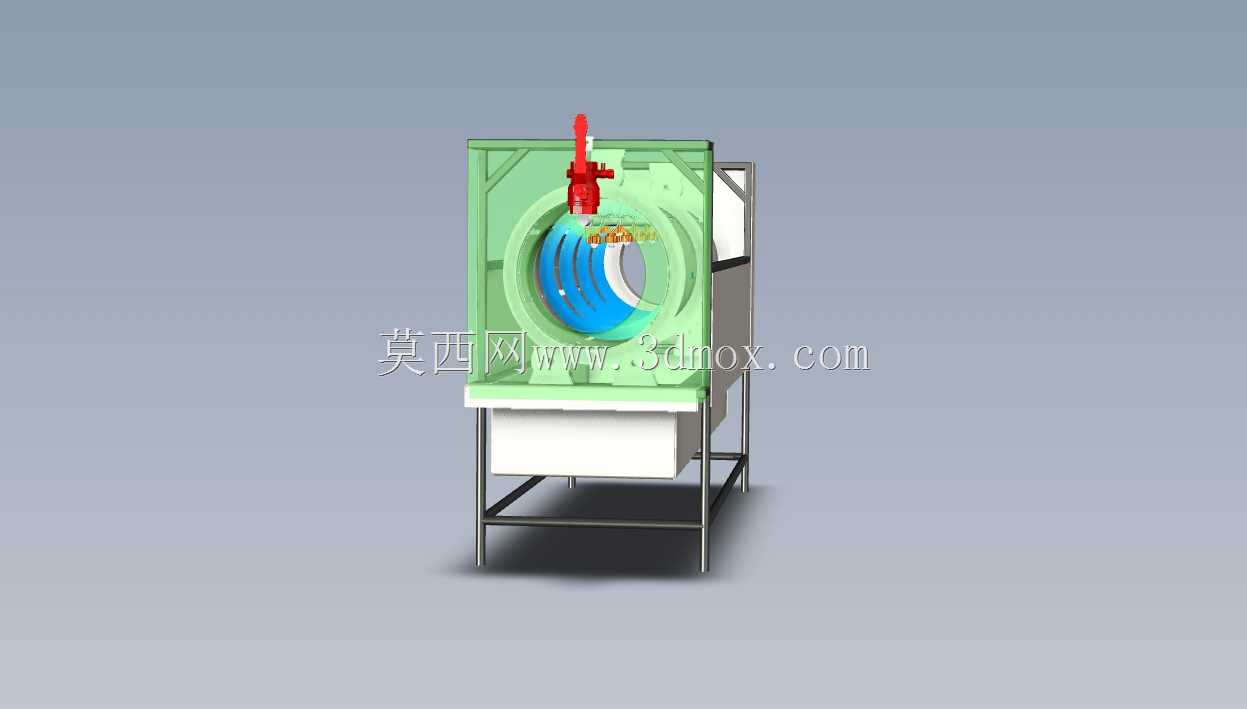

　　从结构设计的合理性来看，设备外围的安全防护门采用透明亚克力板与钣金框架拼接结构，既可以方便操作人员在设备运行过程中观察内部物料的清洗状态与滚筒转动情况，又能避免清洗水飞溅到车间地面造成湿滑风险，防护门采用快拆式合页连接，日常维护清理滚筒内部残留物料时可快速拆卸，无需借助专用工具。设备的驱动单元布置在机架侧方的独立安装位，与清洗区域做了密封隔断处理，避免清洗水溅入驱动部件造成电机短路、传动件锈蚀，驱动电机与滚筒之间采用链传动结构，链轮外侧配置了全封闭的安全防护罩，防止生产过程中操作人员衣物卷入传动部件造成安全事故。

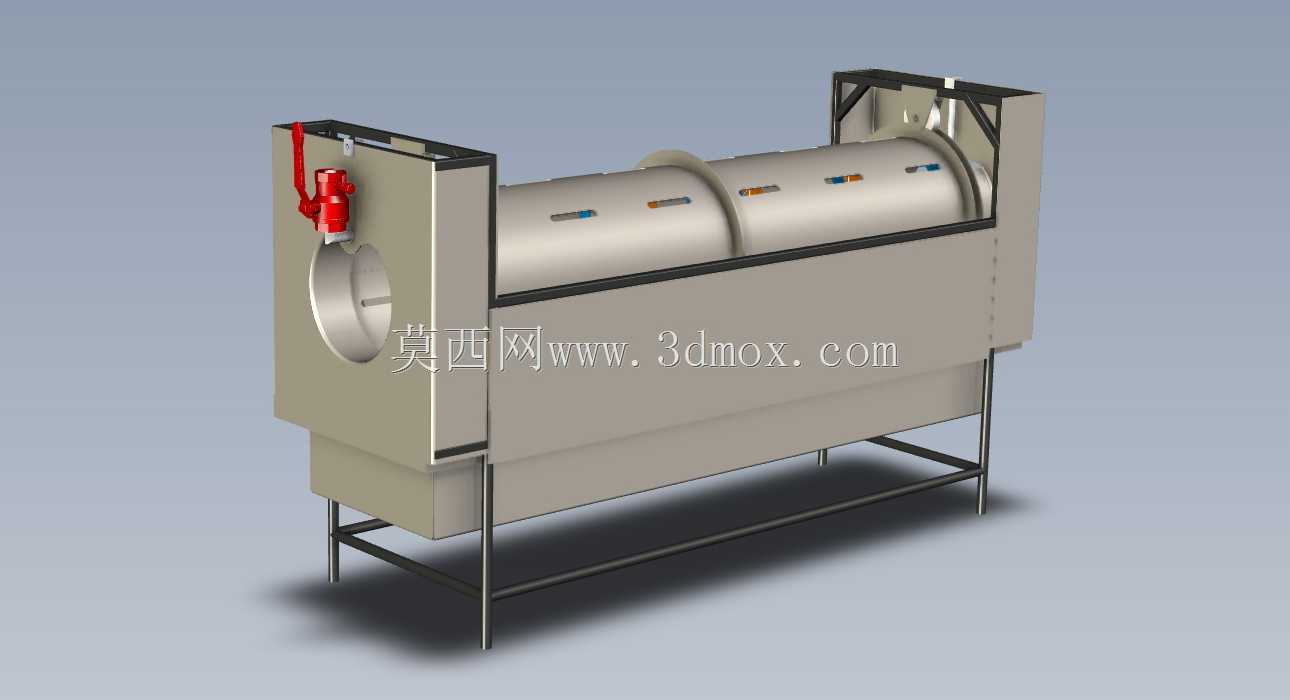

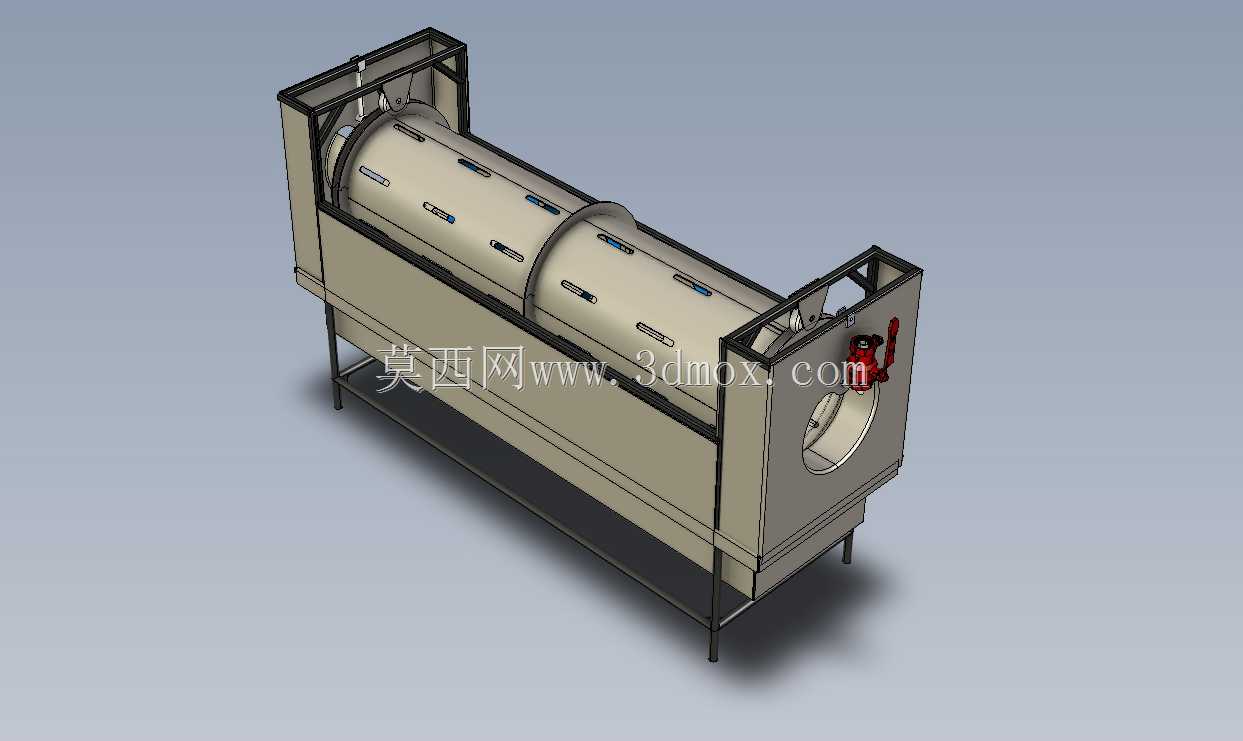

　　考虑到食品生产车间的卫生清洁要求，所有与物料、清洗水接触的结构件均采用304不锈钢材质制作，机架焊接位置全部做了打磨抛光处理，不存在卫生死角，日常生产结束后可直接用高压水枪冲洗设备内外表面，不会出现锈蚀、积料的问题。设备的整体宽度控制在1.2m以内，长度根据处理产能的不同可做模块化拼接，常规每小时处理1-2吨物料的规格整机长度为3.2m，高度为1.8m，能适配大多数中小型食品加工车间的工位布局，不需要对现有车间的空间做大规模改造即可完成安装对接。在实际选型过程中，可根据处理物料的特性调整滚筒内部的导料板角度与转速，针对易破损的浆果类原料可降低滚筒转速、减小滚筒倾斜角度，延长物料在滚筒内的清洗时间同时减少物料磕碰；针对表皮较硬的根茎类原料可适当提高转速、增大喷淋压力，提升泥沙杂质的清洗效率。
