DS3235大扭矩数字舵机结构设计

　　在小型自动化执行机构选型与结构适配过程中，大扭矩数字舵机是很多轻量化运动场景里绕不开的核心部件，这款DS3235规格的35kg级数字舵机，刚好覆盖了多数中小负载的角度控制需求，从航模舵面控制、小型机械臂关节驱动、智能小车转向机构，到工业场景里的小型风门切换、物料挡块位置调整、桌面级工装夹具的开合驱动，都能看到这类舵机的应用身影。不同于普通微型舵机的扭矩局限，这款舵机的输出扭矩足以应对多数需要一定负载保持力的场景，在6.8V供电下的堵转扭矩可以支撑单关节承载1kg以上的悬臂负载做180度范围内的角度摆动，对于做桌面级四轴机械臂、仿生机器人关节的开发者来说，这个扭矩区间刚好平衡了体积与输出能力，不会因为扭矩不足导致关节下垂，也不会因为追求过大扭矩让整体结构过于笨重。

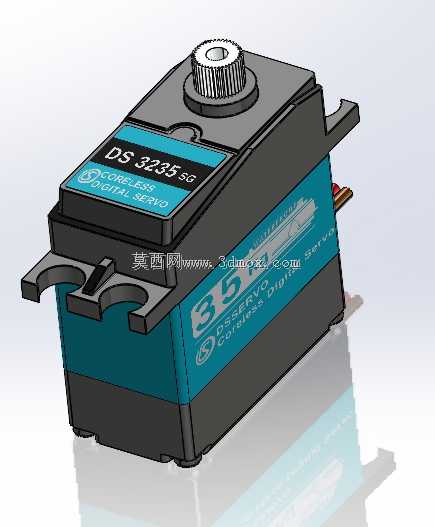

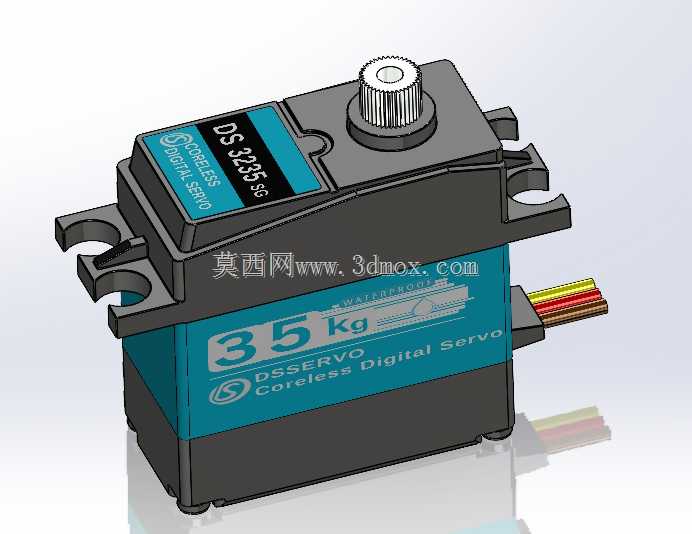

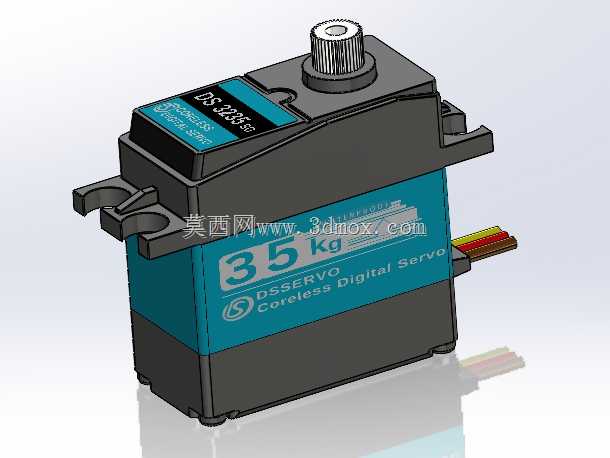

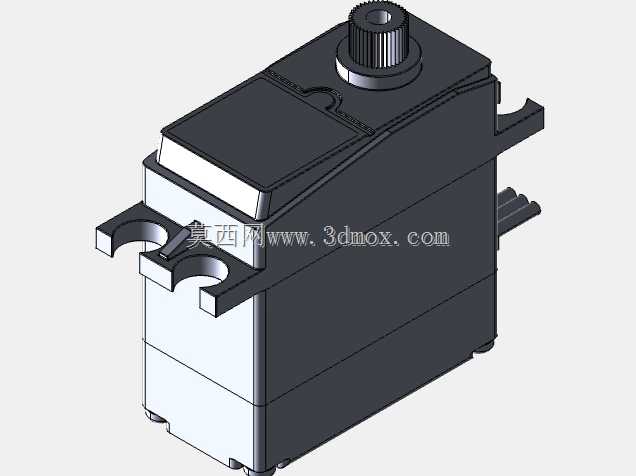

　　从结构设计的角度来看，这款舵机采用了标准的通用安装孔位布局，上下壳体的安装耳预留了符合行业通用规格的固定孔位，不管是直接固定在亚克力支架、铝型材安装座，还是3D打印的定制结构件上，都不需要额外做转接件的设计，能大幅缩短结构适配的周期。外壳采用上下拼接的结构，上盖为高强度工程塑料材质，输出轴位置做了加厚的轴承支撑结构，避免径向负载过大导致输出轴偏磨，中壳与下壳结合面做了定位止口，既可以保证装配时的同轴度，也能提升整体壳体的抗扭能力，在输出轴受到侧向冲击力的时候，不会轻易出现壳体开裂的情况。输出齿采用金属材质，配合顶部的标准舵机齿形，可以适配市面上绝大多数的标准舵机摇臂、舵盘，不需要单独定制输出连接件，不管是一字摇臂、十字摇臂还是圆盘式舵盘，都能直接安装锁紧，适配不同的传动连接需求。

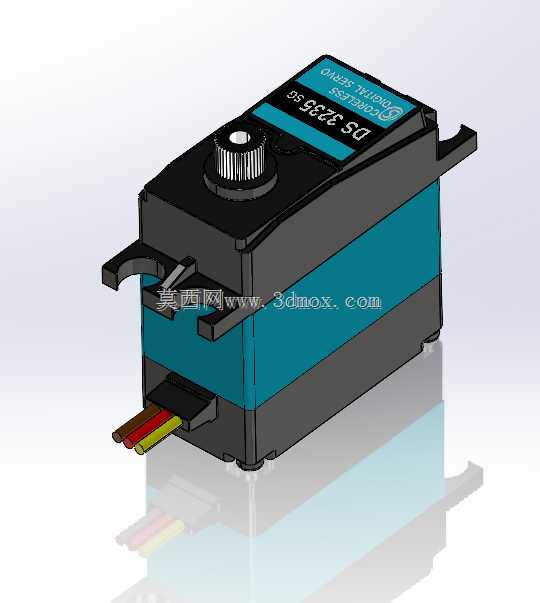

　　舵机的出线端做了防拉扯的结构设计，三根信号与供电线从壳体尾部的出线槽引出，出线位置做了圆角过渡，避免长期弯折导致线芯断裂，线序采用行业通用的标准定义，对于做电控开发的工程师来说，不需要重新定义接线引脚，直接匹配常用的舵机驱动板、单片机IO口就能完成控制。内部的传动结构采用铜质齿轮组，相比塑料齿轮的抗冲击能力更强，在负载突然变化或者出现堵转的情况下，不容易出现打齿损坏的问题，配合空心杯电机的驱动方案，空载转动的响应速度更快，死区控制在3μsec级别，角度控制的精度可以满足多数开环角度控制场景的需求，不需要额外加装角度传感器就能实现稳定的角度定位。

　　在安装边界的设计上，这款舵机的整体外形尺寸控制在40.54020mm的区间，属于标准的大扭矩舵机尺寸规格，在做结构布局的时候，只需要预留出略大于这个尺寸的安装空间，同时在输出轴一侧预留出摇臂转动的活动范围，避免摇臂转动过程中与周边结构件发生干涉。需要注意的是，舵机的工作电压区间为4.8V到6.8V，在做供电线路设计的时候，要避免供电电压过高烧毁内部驱动电路，同时在大负载工况下，要给供电线路预留足够的载流余量，避免线损过大导致舵机输出扭矩不足。舵机的工作频率兼容333hz的控制信号，不管是用传统的航模遥控器接收机，还是用单片机产生的PWM控制信号，都能稳定识别角度指令，1520μs的中位信号定义也符合通用舵机的标准，替换同规格其他型号舵机的时候不需要重新调整控制程序的中位参数。

　　从实际应用的适配性来看，这款舵机既可以用于航模领域的固定翼舵面控制、遥控车的转向与油门控制，也可以用于教育领域的机器人教学套件、创客项目的运动执行机构，在小型工业设备里，也能用来做小型阀门的开关控制、分拣机构的挡板切换，相比气缸驱动的方案，舵机不需要配套气源与电磁阀，只需要供电与控制信号就能实现任意角度的位置停留，整体结构更紧凑，控制更简单，对于负载不大、需要多点位角度控制的场景来说，是性价比很高的执行元件选择。在做三维结构适配的时候，只需要按照模型提供的安装孔位、外形轮廓、输出轴位置来设计周边的固定结构与传动连接件，就能保证装配时的配合精度，避免出现安装孔错位、输出轴与传动件不同心的问题，减少后期样机调试的工作量。
