新能源公交场站及电动公交外观结构设计

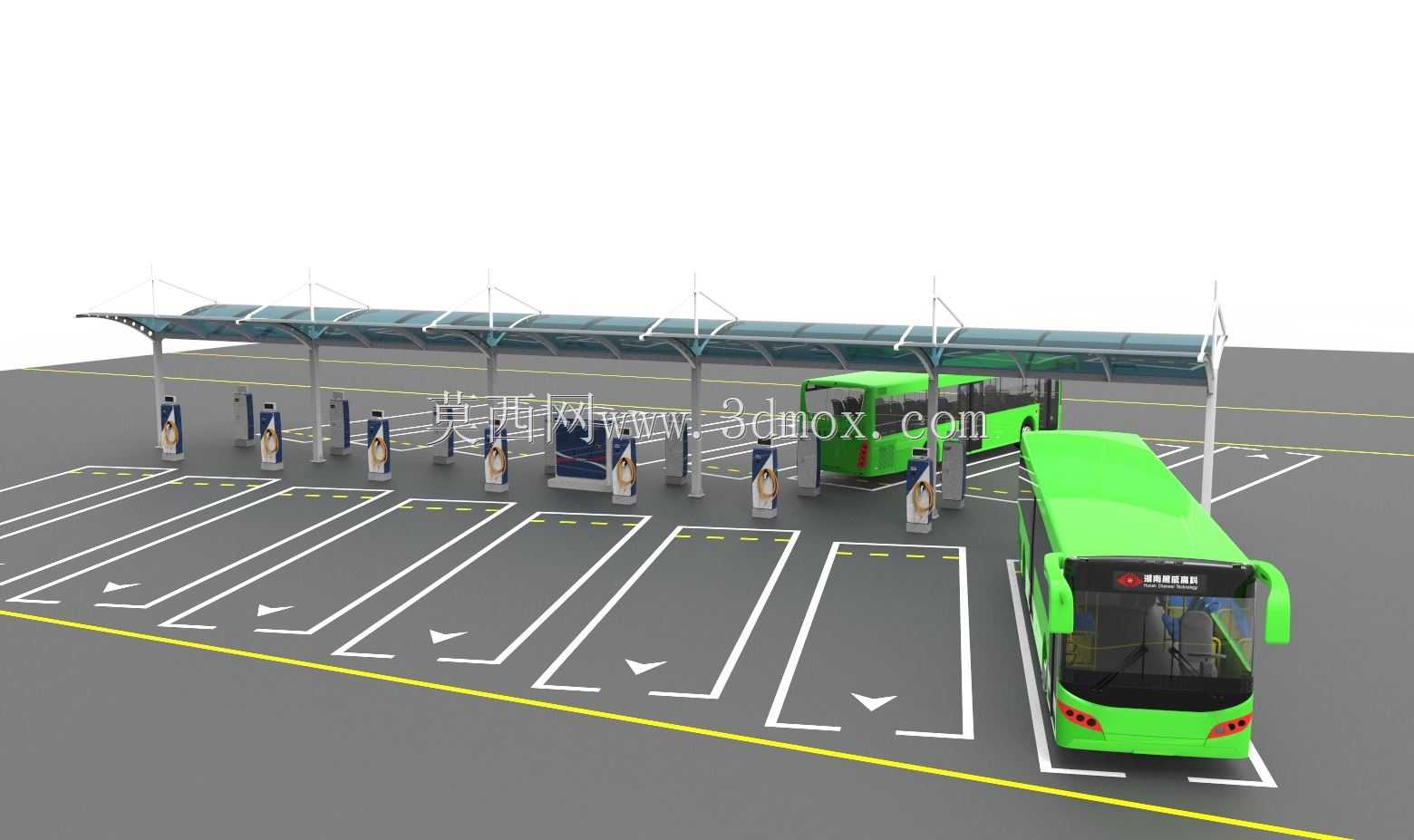

　　本次呈现的三维设计内容，覆盖城市新能源公交运营场景下的两大核心载体：纯电动城市公交车辆、配套首末站充电场站，所有结构尺寸均参考国内主流城市公交运营的实际规范设定，可直接用于场站规划仿真、车辆外观改型参考、公交运营场景可视化搭建等工程场景。先从场站部分的设计逻辑说起，整个场站划定的停车充电区域，单车位宽度按照3.5米的公交停靠安全余量设置，车位长度匹配12米级城市公交的停靠需求，车位间预留0.8米的安全巡检通道，方便运维人员日常检查车辆充电状态、轮胎磨损情况。

　　场站顶部的雨棚采用悬挑式钢结构设计，悬挑长度覆盖整个车位及充电操作区域，雨棚立柱设置在车位后侧的巡检通道边缘，完全避开车辆进出的行驶轨迹，避免驾驶员停靠时发生剐蹭；雨棚顶面采用半透明PC耐力板，既可以遮挡降雨、暴晒对充电设备的损耗，也不会完全遮挡场站自然采光，减少日间场站照明的能耗。每个车位后侧配置的直流快充桩，安装位置距离车位末端限位挡块1.2米，刚好是车辆停稳后，车身侧方充电口的正对位置，充电枪线缆长度设置为5米，无需挪动车辆即可完成充电接口的插接操作，桩体侧面预留应急急停按钮、充电状态显示屏的安装位，底部设置线缆收纳托架，避免充电线缆长期拖地被车辆碾压破损。再看公交车辆本身的结构设计，整车长度按照12米级城市公交的主流尺寸设定，车身宽度2.55米，整车高度3.2米，完全符合城市道路通行的限界要求，无需特殊审批即可在常规城市公交线路运营。车身外观采用低风阻圆弧过渡设计，前挡风玻璃采用大倾角布置，减少车辆行驶过程中的空气阻力，降低运营过程中的电耗；前围部分集成了LED线路显示屏、前照灯组、前保险杠检修口，前保险杠采用分段式设计，发生小范围剐蹭时仅需更换局部破损段，降低运维成本。

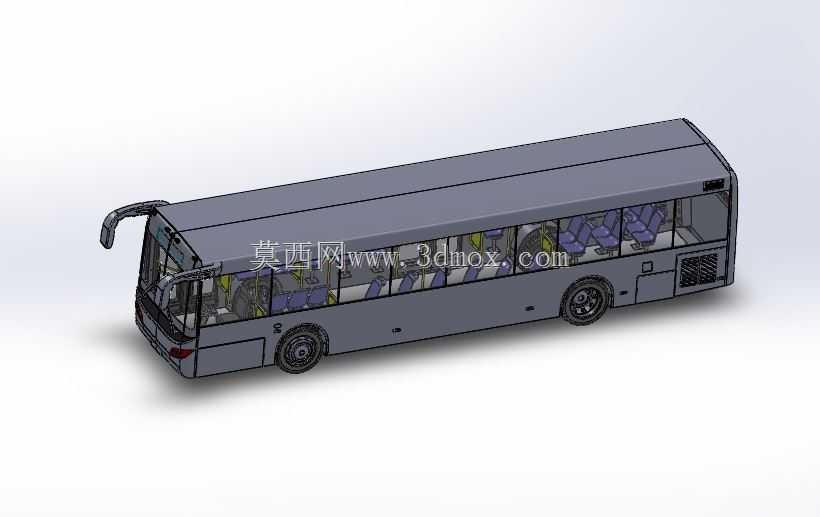

　　车身侧方设置两扇乘客门，前车门为单扇内摆门，对应车辆前部的驾驶区及老弱病残孕专座区域，后车门为双扇内摆门，对应车厢中部的站立乘客区域，车门开启净宽度满足高峰时段乘客快速上下车的通行需求，车门旁预留无障碍踏板的安装接口，可根据运营需求加装无障碍通行设施，方便行动不便的乘客乘车。车辆顶部预留电池组安装舱的结构空间，舱体采用密封防水设计，防护等级满足IP67要求，可应对暴雨天气下的行驶需求，电池舱侧面设置散热通风口，保证车辆充放电过程中电池组的温度处于合理区间。车厢内部的布局按照城市公交高峰运营的需求设计，前轮拱上方设置横向老弱专座，车厢中部预留大面积站立区域，可容纳高峰时段的大客流，车厢后部设置双排乘客座椅，座椅间距满足成年乘客的腿部放置空间，不会出现局促感。驾驶区采用半包围设计，将驾驶位与乘客区域做物理分隔，减少乘客走动对驾驶员操作的干扰，驾驶台预留仪表盘、中控屏、换挡操纵机构、驻车制动手柄的安装位，所有操作按键均布置在驾驶员手臂可触及的范围内，无需大幅侧身即可完成所有行车操作。

　　回到场站的整体布局设计，整个场站的行车通道宽度设置为8米，满足公交车辆双向会车的通行需求，通道边缘设置黄色警示边线，明确行车区域与人员活动区域的边界，场站入口处设置道闸及车牌识别装置的安装位，可自动识别进场公交的车辆信息，记录车辆进场充电的时间、电量状态。场站地面采用防滑混凝土铺装，车位内设置车辆限位挡块，挡块高度15厘米，可避免驾驶员停靠时过度后移碰撞后侧的充电设备，每个车位旁设置消防器材放置位，按照规范配置干粉灭火器、消防沙箱，满足充电场站的消防安全要求。在建模过程中，所有部件的装配关系均按照实际工程逻辑搭建，雨棚的钢结构立柱与地面预埋件的连接位置、充电桩的底部固定螺栓孔位、公交车身的覆盖件拼接缝隙都做了精准还原，没有出现结构干涉的问题，可直接导出用于工程演示、方案汇报的可视化素材，也可作为公交场站规划、车辆改型设计的基础参考模型，帮助设计人员快速完成方案的初步搭建，减少重复建模的工作量。
