越野车辆车顶折叠露营帐篷结构设计

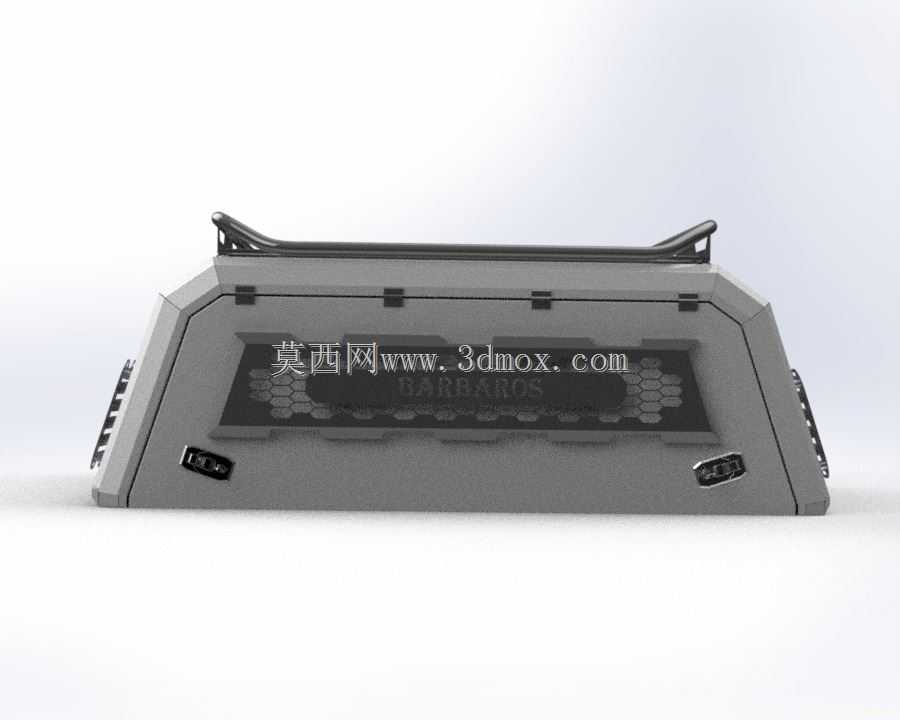

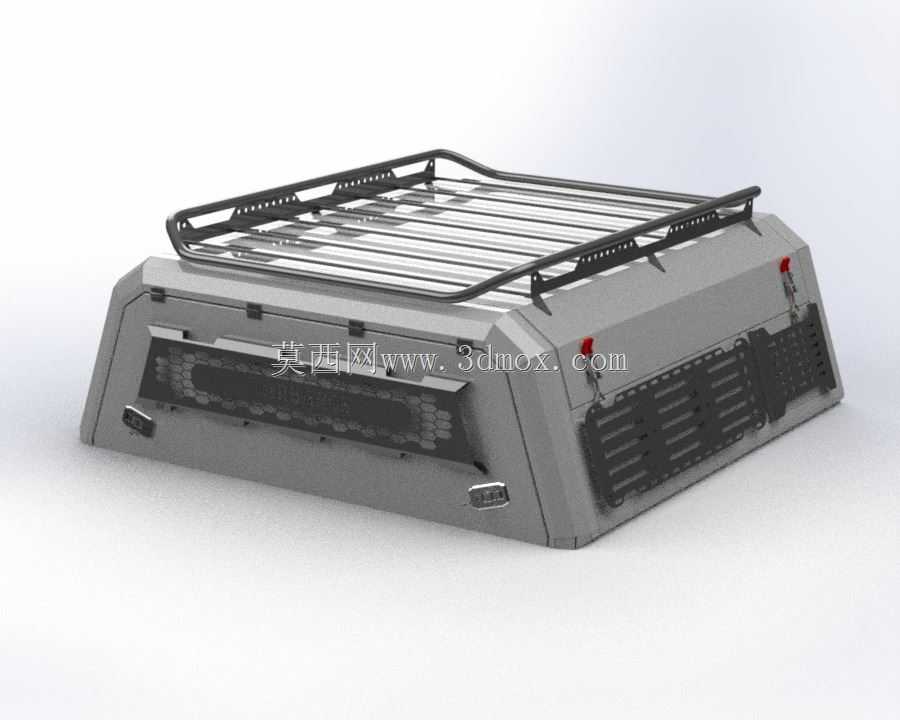

　　这款车顶折叠露营装备的结构设计，核心围绕硬派越野车辆的户外长途穿越场景展开，适配非承载式车身的4x4车型安装使用，解决传统地面帐篷搭建耗时、易受地表潮湿与虫蛇侵扰、占用车内储物空间的实际痛点。从安装边界来看，整体底座采用一体化硬质壳体结构，安装点位匹配市面主流越野车型的车顶行李架固定孔位，横向安装跨度控制在1200mm至1400mm区间，纵向深度适配常规SUV与皮卡车型的车顶纵向承载长度，闭合状态下整体高度控制在280mm以内，不会过度增加车辆整体高度，避免影响车辆通过限高路段的通行能力，同时硬质壳体的流线型前缘做了导风倾角处理，高速行驶时可有效降低风阻，减少行车过程中的风噪与额外油耗。

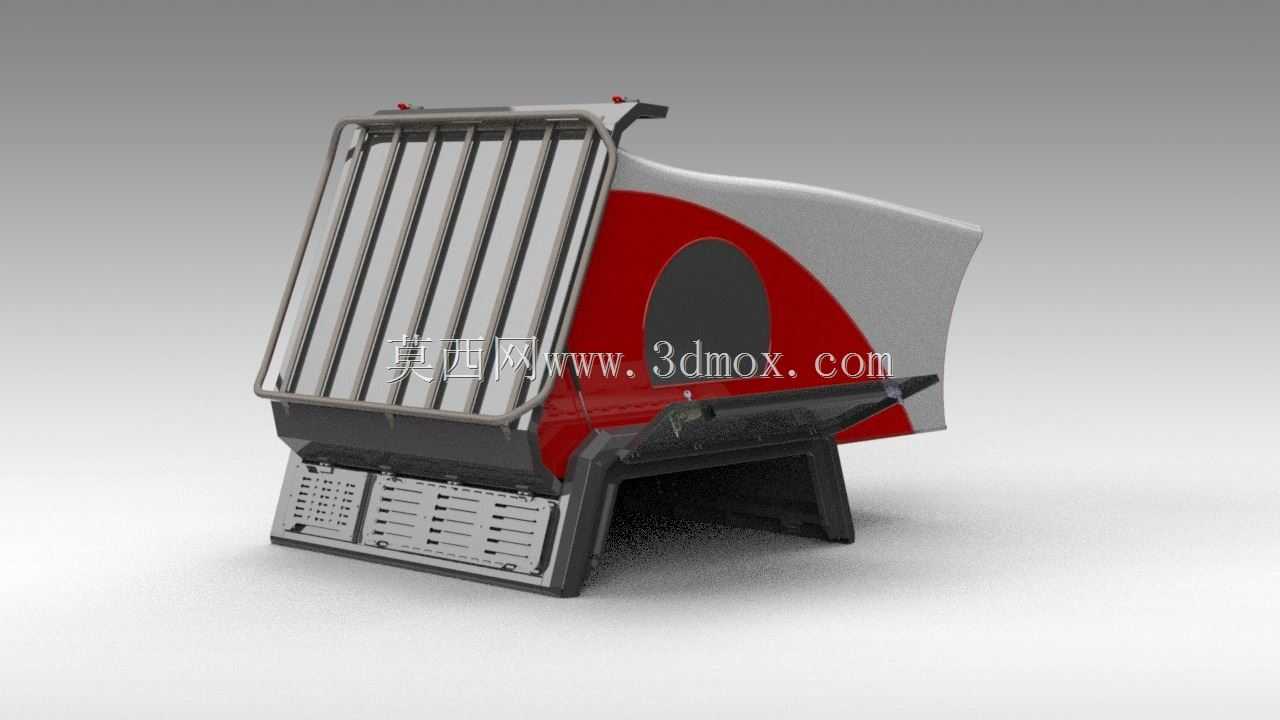

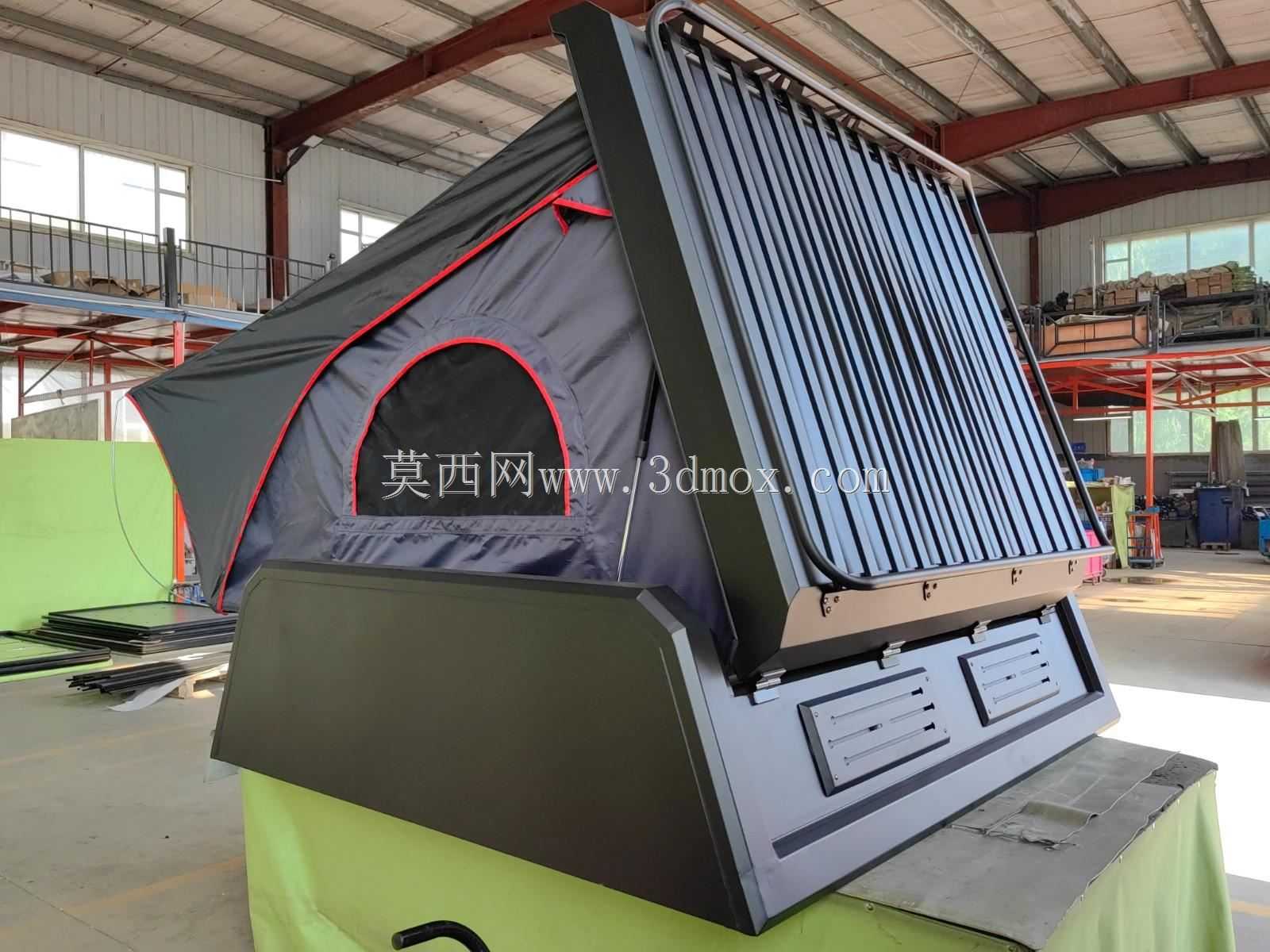

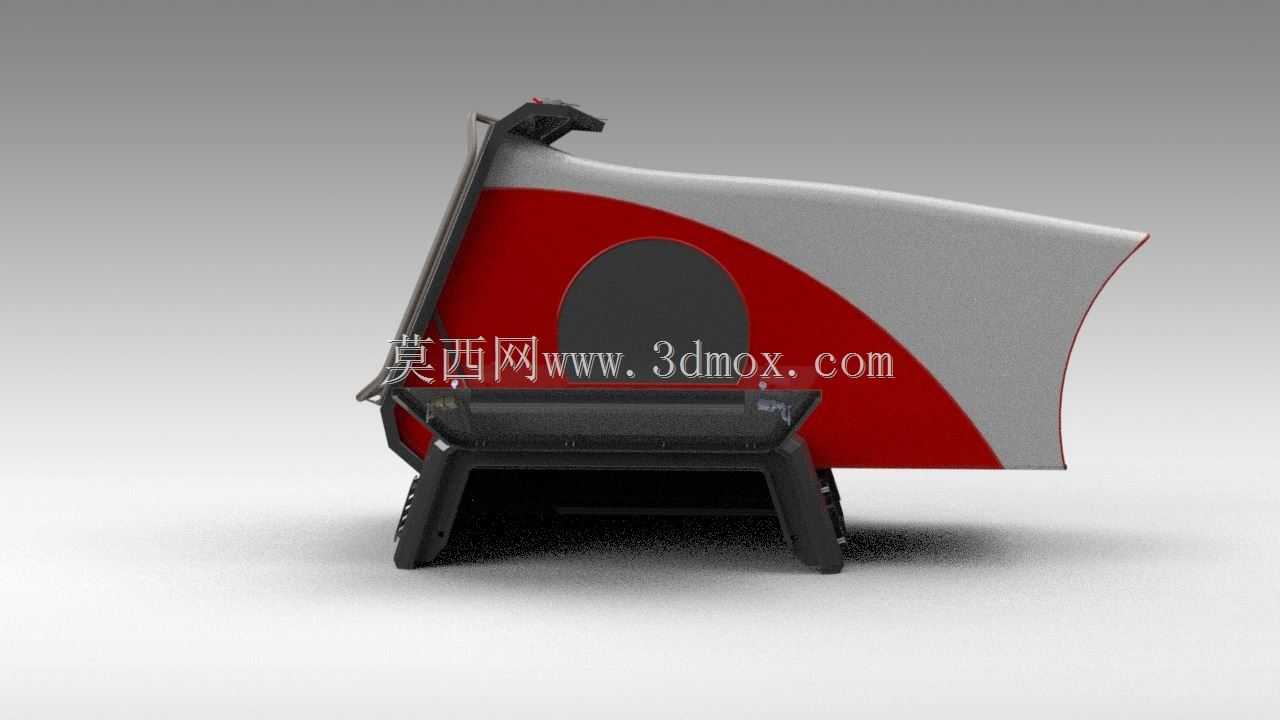

　　功能结构层面，该装备采用翻盖式展开逻辑，后部设置有集成式滚轴结构，作为篷布收放与上盖翻转的核心承载部件，滚轴两端采用耐磨衬套与壳体基座连接，翻转过程中阻尼均匀，单人即可完成开合操作，无需额外辅助工具。上盖闭合时，硬质壳体与底座之间设置有整圈密封胶条，可实现IP65级别的防水防尘效果，野外行驶过程中遇到暴雨、扬尘路段时，内部存储的篷布、露营配件不会被水渍、灰尘侵入。展开状态下，上盖通过两侧的液压支撑杆实现角度锁定，最大展开角度可达到110度，形成帐篷的顶部硬质遮雨结构，相比全软质车顶帐篷，硬质上盖可抵御野外突发的冰雹、断枝冲击，提升露营过程中的安全冗余。

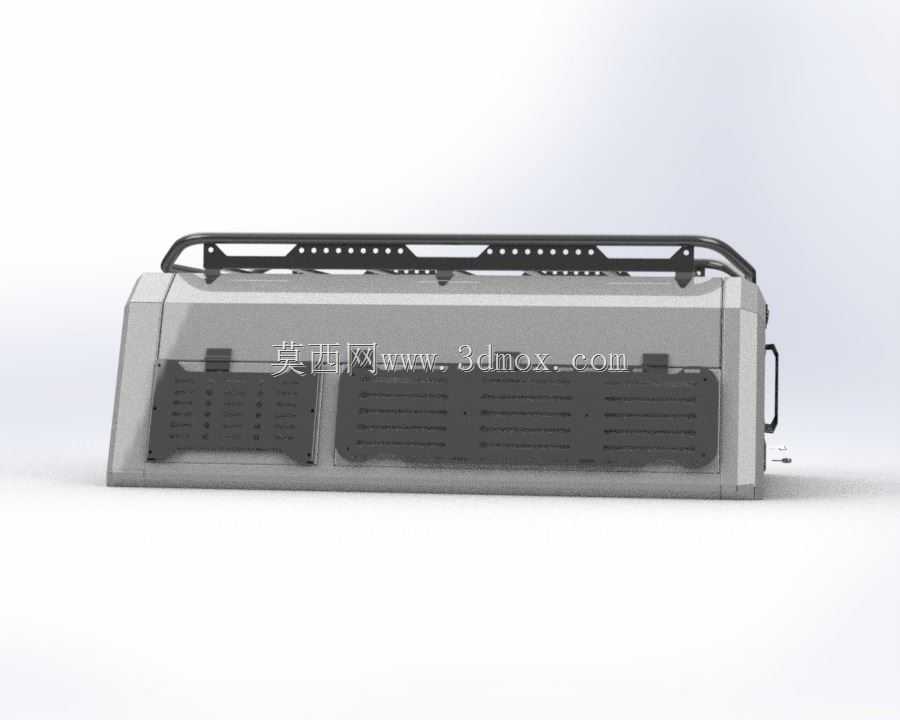

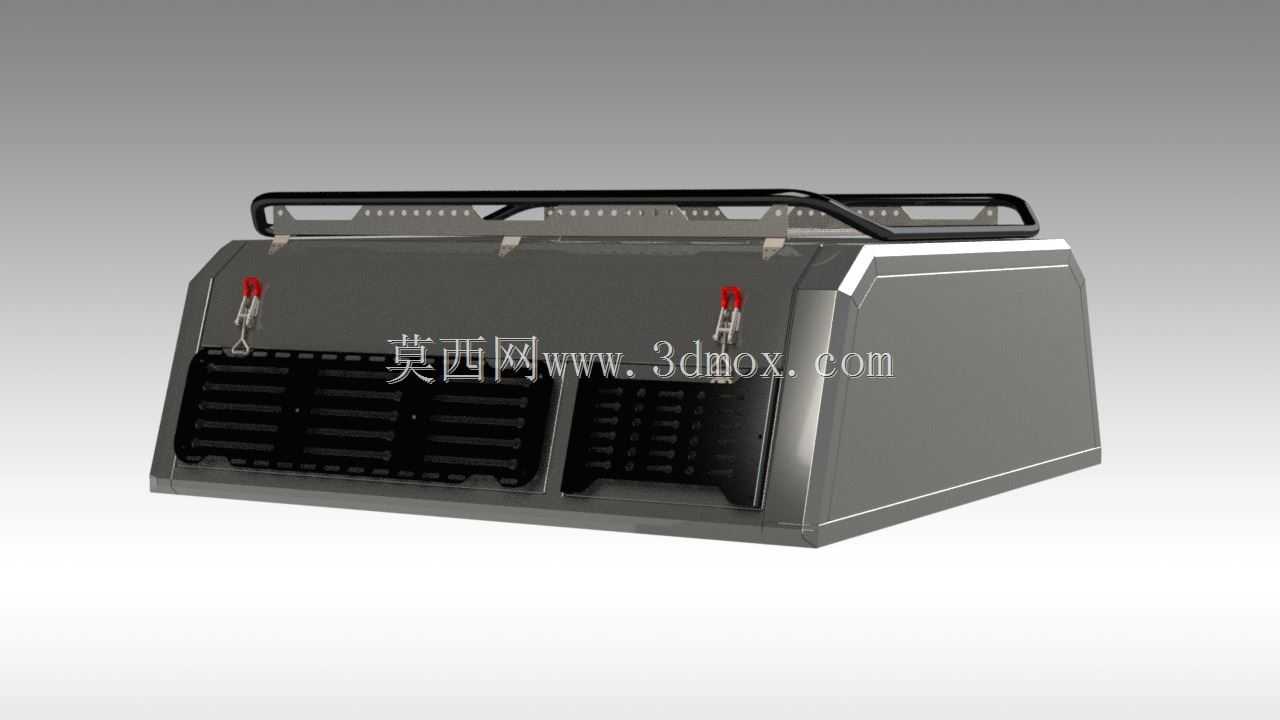

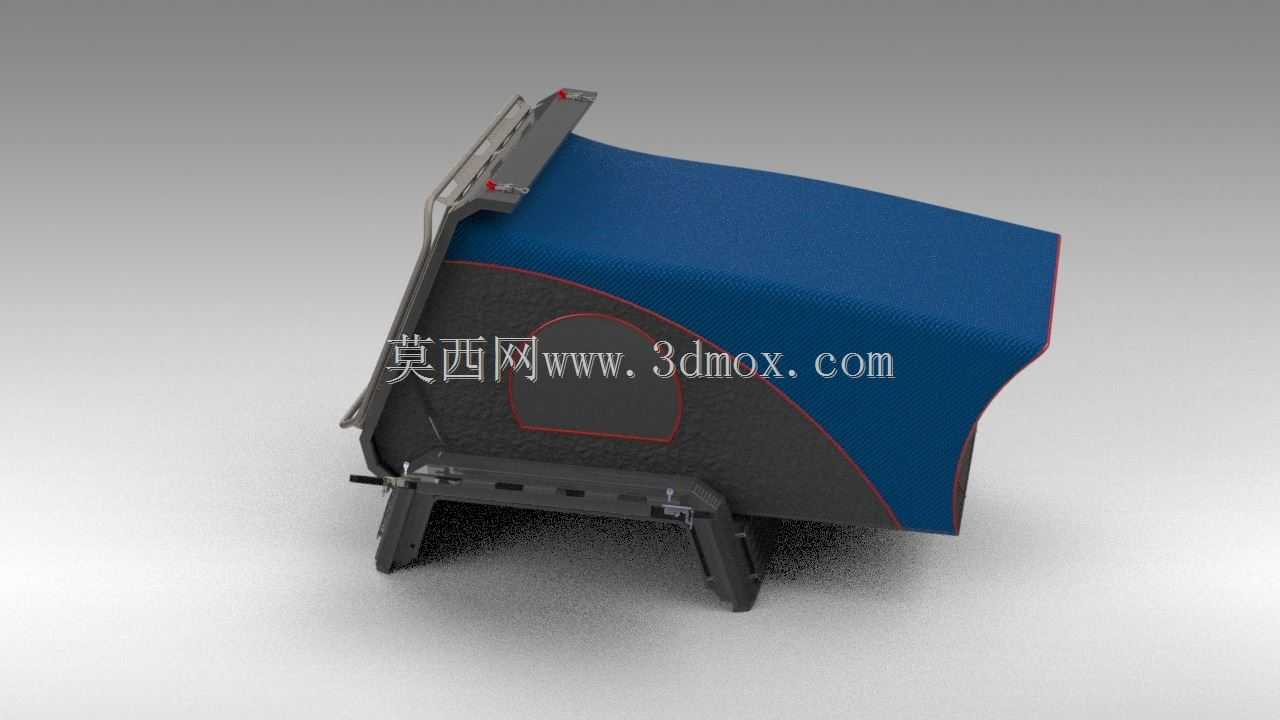

　　篷布部分采用高耐磨牛津布材质，关键受力位置做了双层缝线加固，与硬质框架连接的位置设置有快拆卡扣，后期维护更换篷布时无需拆解整体金属结构，降低运维成本。帐篷内部的睡眠区域净尺寸可满足两名成年人同时休息，底座内部集成有高密度防潮床垫，闭合状态下床垫随结构同步收纳入壳体内部，无需每次露营时单独搬运收纳。底座前部设置有两个集成式储物抽屉，可用于存放露营所需的照明设备、简易炊具、应急维修工具等小件物品，抽屉采用阻尼滑轨结构，行车过程中不会因颠簸出现异响或自行滑出的问题。

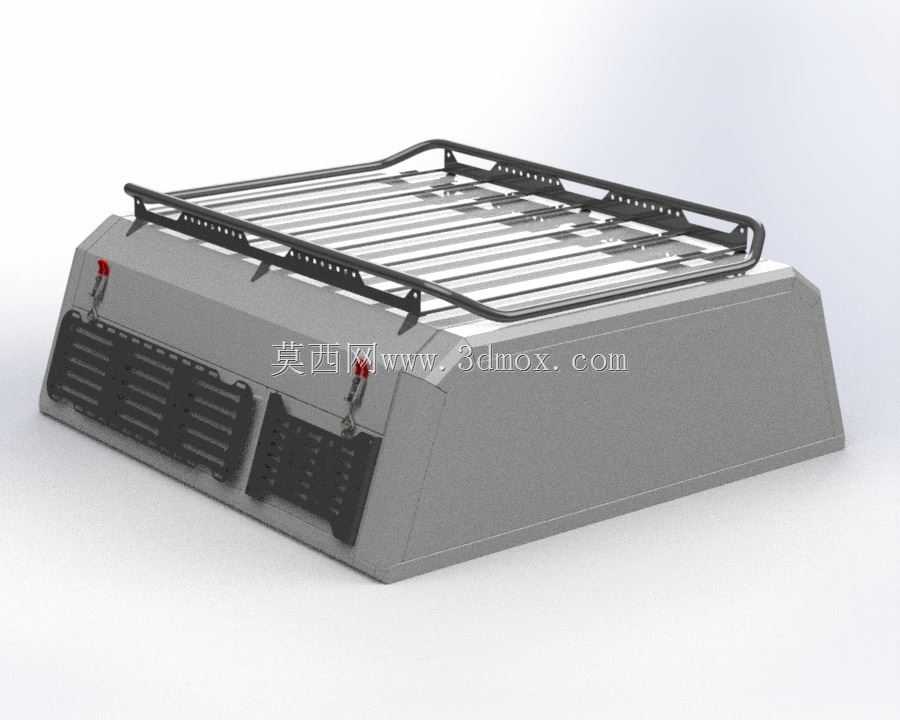

　　从设计思路上看，整体框架采用高强度铝合金型材焊接成型，在保证结构强度的前提下尽可能控制整体自重，整备质量控制在65kg以内，不会超出多数越野车型的车顶动态承载上限，同时框架的边角位置全部做了圆弧钝化处理，避免安装与使用过程中出现尖锐边角划伤的风险。考虑到越野场景下的复杂路况，整体结构的连接点位全部采用防松自锁螺母固定，经过持续颠簸路段也不会出现连接松动的问题，上盖表面设置有一体化成型的横向行李条，帐篷闭合状态下可额外固定防滑板、工兵铲等越野辅助装备，拓展车顶的装载能力。篷布的开窗位置全部设置有高密度纱网与防水帘双层结构，温暖季节露营时可打开纱网实现通风，同时阻挡蚊虫进入，低温或降雨天气时可放下防水帘实现封闭保温。

　　实际使用场景中，该装备无需额外搭建地面支撑结构，车辆停稳后仅需解开侧边的固定锁扣，即可在1分钟内完成帐篷的展开固定，相比传统地面帐篷大幅缩短露营准备时间，尤其适合高海拔、低温、地表崎岖不平的野外穿越场景使用，不需要额外寻找平整的地面搭建营地，直接在车顶即可完成休息区域的布置。结构设计过程中充分考虑了长期户外使用的耐候性，所有金属结构件表面都做了户外级粉末喷涂处理，可抵御紫外线照射、盐碱腐蚀，沿海地区或高海拔强紫外线区域长期使用也不会出现涂层脱落、结构锈蚀的问题。滚轴内部设置有隐藏式扭力弹簧，可抵消篷布与上盖的部分自重，开合操作时更加省力，即使是力量较小的使用者也可独立完成整个收放流程。
