气动组合式夹紧工装夹具结构设计

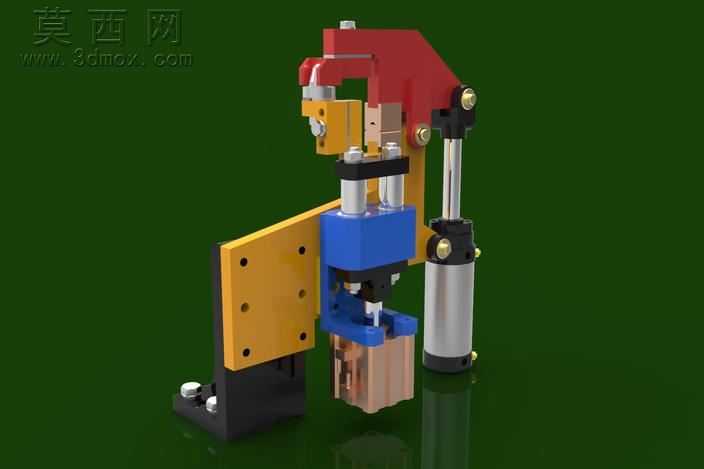

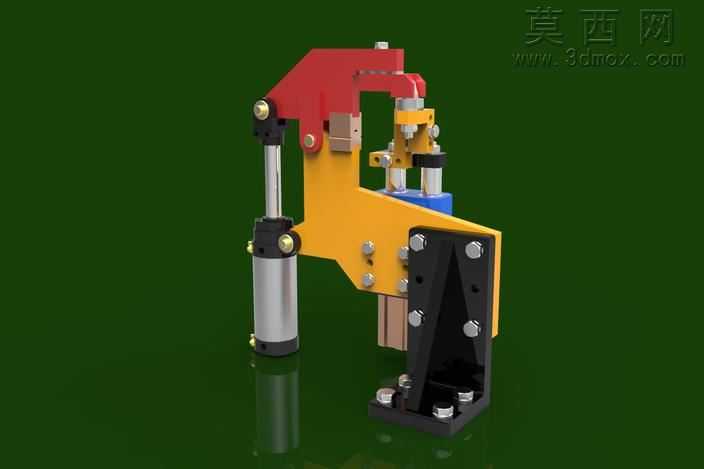

本作品为气动驱动的组合式夹紧工装夹具三维建模成果，建模过程严格遵循机械工装设计规范，对每一处装配结构、配合公差预留位都做了精准还原。模型整体采用模块化分层设计思路，将气动执行单元、力传导摇臂结构、夹紧执行端、安装固定基座四大模块独立建模后完成虚拟装配，各模块间的铰接转轴、紧固连接位、活动行程区间都做了符合实际机械运动逻辑的约束设置，可直接用于后续运动仿真验证。渲染阶段采用工业产品写实渲染方案，针对不同零部件的材质特性做了差异化材质参数调校：安装基座与固定钣金件采用哑光发黑钢材材质，还原工装设备常用的表面氧化处理质感；气动执行缸体采用磨砂铝合金搭配亮面镀铬活塞杆材质，精准还原气动元件的真实表面质感；摇臂铰接部位的紧固件、转轴采用抛光金属材质，突出机加工零件的高光细节；夹紧执行端的铜质定位块采用紫铜半哑光材质，区分不同功能部件的材质差异，同时在场景中添加柔和的环境反射与接地阴影，让整体渲染效果更贴近工业实物展示效果。结构设计上，该夹具采用气动作为动力源，通过摇臂杠杆结构放大夹紧力，搭配双导向柱保证夹紧动作的垂直精度，末端夹头可根据待加工工件的外形做适配更换，安装基座预留多组标准安装孔位，可适配不同的工装工作台安装需求。设计过程中充分考虑了工装的实际使用场景，在活动铰接部位预留了润滑间隙，气动元件的安装位做了快拆结构设计，方便后续的维护与部件更换，整体结构紧凑，夹紧行程与夹紧力可通过气动回路参数灵活调节，可广泛应用于机加工、装配工序中的工件定位夹紧场景，模型的各零件特征完整，无缺失面、破面等建模问题，可直接用于工程出图、3D打印验证或者工装方案评审使用。
