机用螺杆式夹紧工装装配结构设计

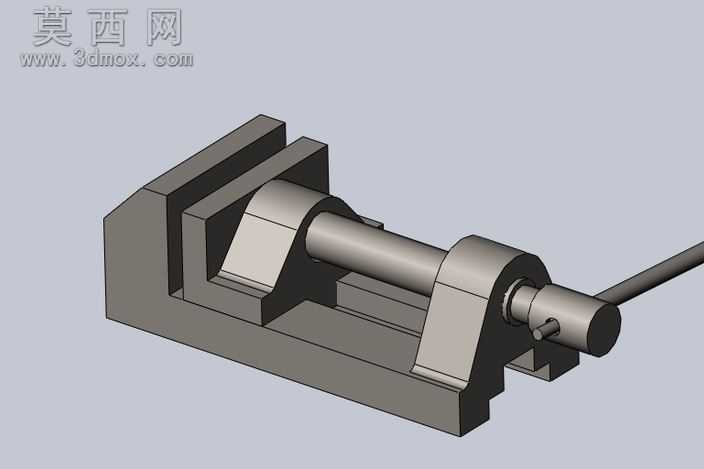

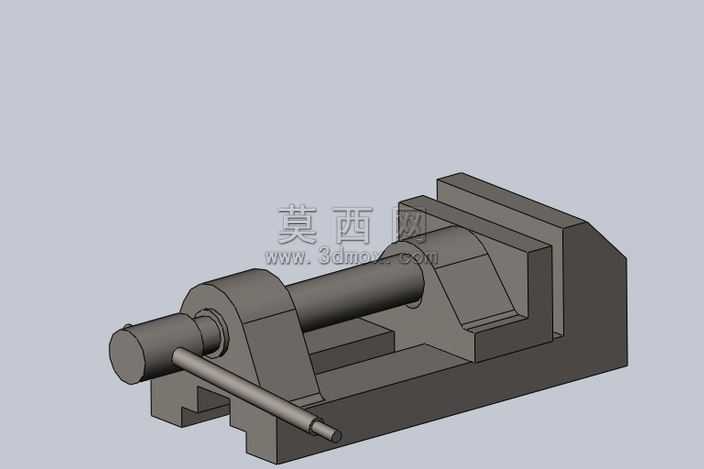

本作品为机用螺杆式夹紧工装的三维装配模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的设计规范，对每一处配合尺寸、装配公差都做了对应参数约束，确保模型可直接用于后续的工程图导出、结构仿真与实物加工参考。从结构设计来看，该工装采用经典的螺杆进给夹紧原理，整体由L型固定基座、双侧支撑轴承座、传动螺杆、活动压头、操作杆五个核心部分组成，固定基座采用一体化铣削成型的结构设计，底部预留了工装安装定位槽，可快速固定在机床工作台面上，避免装夹过程中工装移位；双侧支撑轴承座与基座采用嵌入式定位配合，既保证了螺杆传动的同轴度，也提升了整体结构的刚性，可承受较大的夹紧反作用力。传动螺杆采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，夹紧后不会因加工振动出现松脱问题，螺杆一端与活动压头采用回转配合连接，螺杆转动时活动压头仅做直线进给运动，不会随螺杆转动刮伤被夹持工件表面；螺杆末端设计了径向通孔，用于穿装操作杆，可通过杠杆原理放大夹紧力，操作人员无需额外工具即可完成可靠装夹。材质配置上，模型在渲染阶段对不同部件做了区分化材质赋予，基座与支撑座采用调质45号钢材质，表面做了氧化发黑的质感处理，呈现出哑光深灰金属质感；传动螺杆与操作杆采用表面淬火处理的合金钢材质，渲染出略带金属光泽的亮灰色效果，清晰区分不同功能部件的材质差异。设计思路上，该工装主要针对小型轴类、方块类零件的铣削、钻孔加工装夹需求，整体结构紧凑，操作便捷，活动压头的最大行程可覆盖常规小型零件的装夹尺寸范围，双侧支撑的结构相比单悬臂式台虎钳具备更好的受力稳定性，夹紧过程中压头不会出现偏摆问题，可有效保证工件的装夹定位精度。模型装配过程严格按照实际装配顺序添加配合约束，基座与支撑座之间添加重合、同轴心配合，螺杆与支撑座之间添加回转配合，螺杆与活动压头之间添加螺旋配合与轴向限位配合，操作杆与螺杆末端孔添加同轴心配合，所有配合均无过定义、欠定义问题，可直接在软件中实现螺杆转动带动压头进给的运动仿真，直观展示工装的工作过程。
