钻孔加工定位工装夹具三维结构

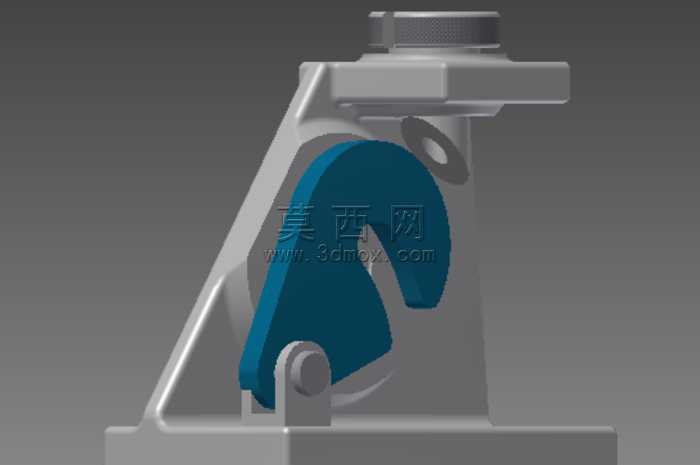

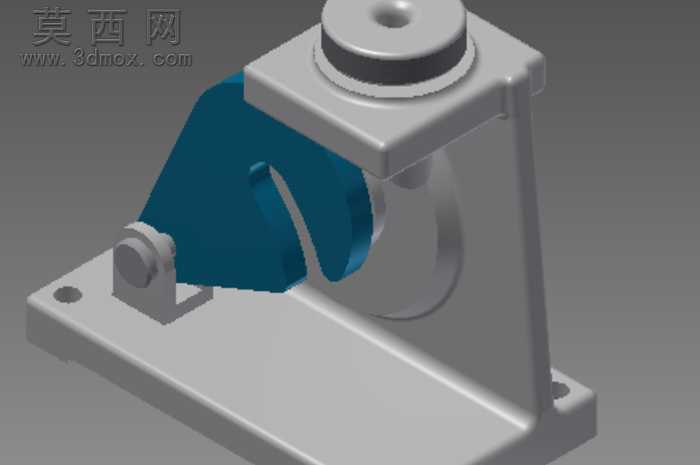

本作品为钻孔加工用定位工装的三维建模成果，建模过程严格遵循机械加工工装的设计逻辑，先完成整体功能框架的草图绘制，确定工装的底座支撑、工件定位、夹紧锁定三大核心模块的空间布局，再通过特征拉伸、切除、倒角、圆角等操作逐步细化各零部件结构。建模时对底座的支撑筋结构做了优化，采用三角形斜向支撑筋提升整体刚性，避免钻孔作业时工装产生形变影响加工精度，支撑筋与底座主体的连接处做了R5圆角过渡，既消除应力集中隐患，也符合实际铸件的工艺要求。夹紧模块采用偏心轮式快速夹紧结构，建模时精准还原了偏心轮的轮廓曲线，确保其转动行程能够实现工件的快速压紧与松脱，偏心轮与连接销轴的配合间隙按照机械设计公差标准预留，保证机构动作顺畅无卡滞。材质渲染阶段，对工装主体的铸铁部件赋予哑光灰色金属材质，添加细微的铸造纹理还原真实铸件质感，对偏心轮等活动受力部件赋予深蓝色淬硬钢材质，区分不同功能部件的同时，直观体现部件的热处理工艺属性，销轴、旋钮等标准件赋予亮面金属材质，还原机加工件的表面光洁度。结构设计上，工装设置了精准的工件定位面与定位销孔，能够保证待加工工件装夹后钻孔位置的同轴度与位置度要求，顶部的旋钮结构用于调整夹紧行程上限，适配不同厚度的待加工工件，整体结构紧凑，无多余冗余设计，所有活动部件的运动路径均做了干涉检查，确保工装在实际使用中动作连贯，可直接用于钻床加工作业的工装参考，也可作为同类快速夹紧工装的设计模板进行参数调整后适配不同加工场景。
