龙门式液压压力加工设备结构设计

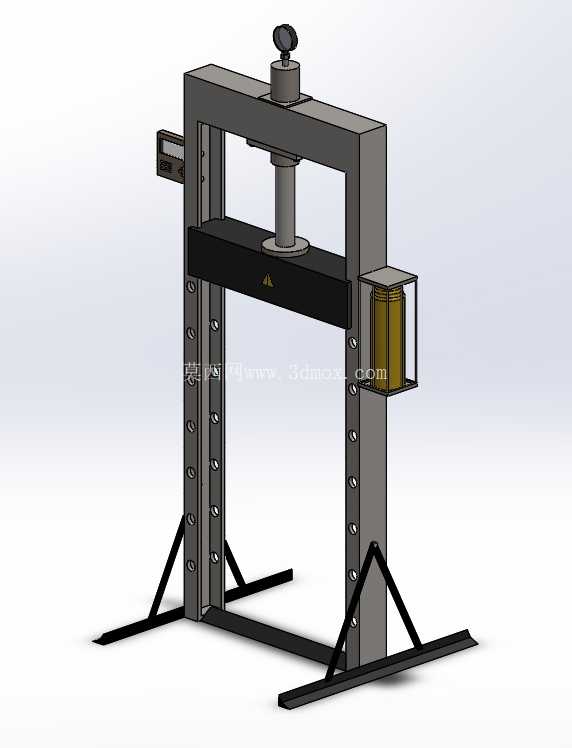

　　这款龙门式液压压力设备的三维结构，核心面向中小批量零部件加工、机修车间压装作业、小型金属件校直与成型场景设计，区别于大型闭式压力机的厚重结构，整体采用开式龙门框架布局，在保证刚性的前提下预留了足够的操作空间，适配多品类小批量的柔性作业需求。从实际应用场景来看，这类设备常布置在机加工车间的边角工位、五金维修班组的作业区，或是小型五金加工厂的成型工位，可完成轴承压装、轴类零件校直、薄金属片冲压成型、过盈配合件装配等多种作业，不需要复杂的地基固定，依靠底部支撑脚的结构稳定性即可满足常规作业的载荷要求。

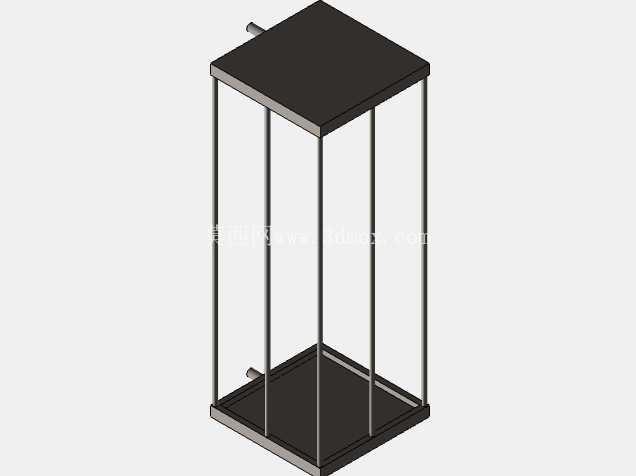

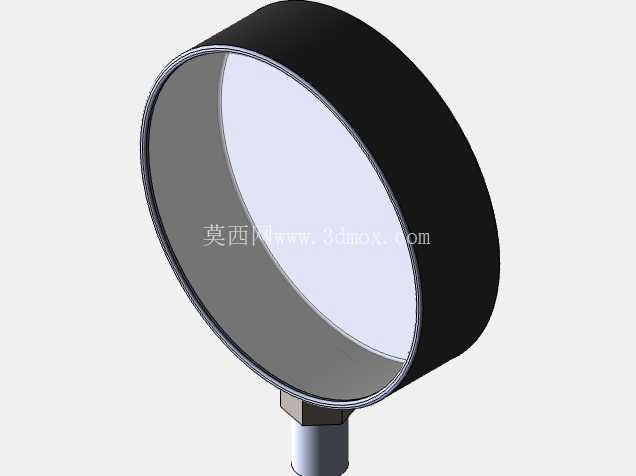

　　设备的功能设计围绕手动调节适配性展开，顶部设置的手轮调节机构，可根据待加工工件的高度调整压头的初始行程位置，减少液压油缸的空行程距离，提升单次作业的效率；压头下方配置的可升降工作台，通过机架立柱上的等距定位孔实现档位调节，不同高度的工件都能找到合适的支撑位置，不需要额外加装垫块来弥补行程差，降低了作业前的准备工作量。侧面集成的液压动力单元采用独立安装结构，和主机架通过螺栓连接，既方便后期维护时拆解检修液压元件，也能避免压装作业过程中的振动直接传递到液压阀组，延长液压元件的使用寿命。

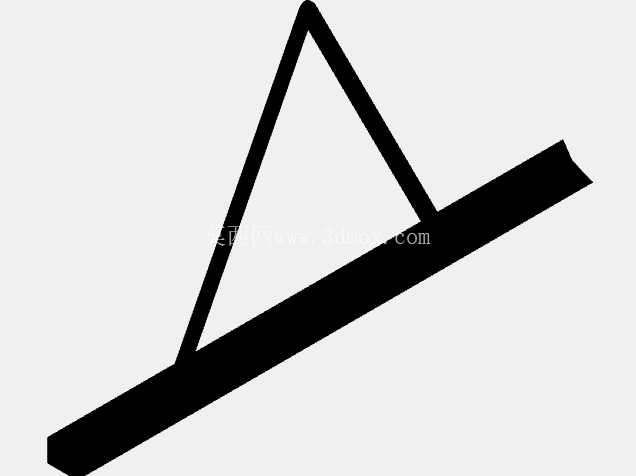

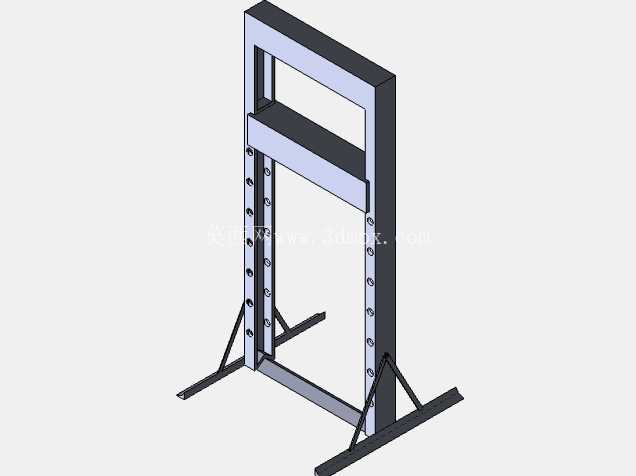

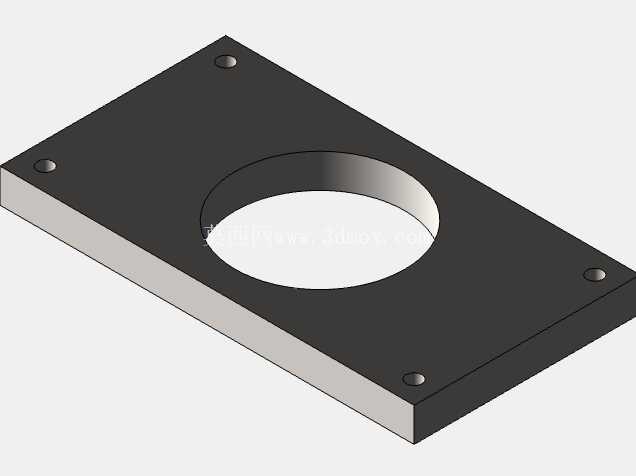

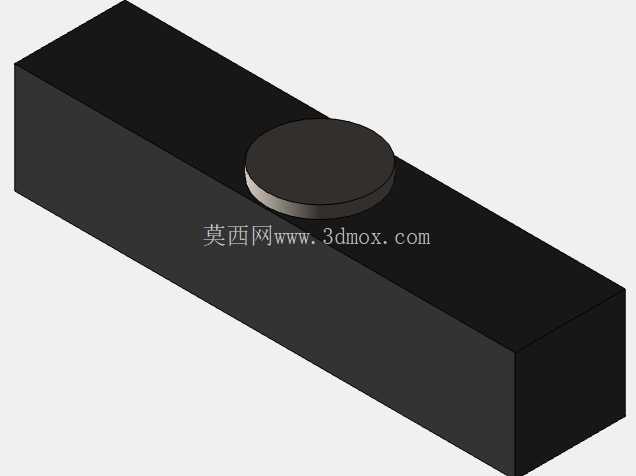

　　从结构设计思路来看，机架主体采用钢板焊接成型的箱型立柱结构，两根立柱之间通过顶部横梁和底部底梁连接成封闭框架，立柱内侧的加强筋板沿载荷传递方向布置，可将压头作业时的垂直载荷均匀分散到整个框架结构上，避免局部应力集中导致的机架变形；底部的两个外伸支撑脚采用三角形加强筋和立柱连接，支撑脚的长度超出立柱外侧一定距离，可抵消压装偏载时产生的倾覆力矩，即使工件放置位置偏离压头中心一定距离，设备也不会出现侧翻风险。压头与横梁之间的导向结构采用滑动配合设计，配合面预留了润滑脂加注空间，长期使用过程中可定期加注润滑脂减少磨损，保证压头上下运动的直线度，避免压装过程中出现偏斜导致工件或压头损坏。

　　关于安装边界与外形尺寸的适配性，这款设备的整体宽度控制在常规车间工位的容纳范围内，不需要占用过大的作业面积，设备顶部距离地面的高度适配常规厂房的层高，不需要额外开挖地坑即可完成安装；侧面液压单元的突出尺寸在设计时预留了操作维护空间，安装时只需要保证设备后侧与墙面留有足够的散热距离即可，不需要额外配置复杂的辅助安装设施。液压油缸的选型匹配常规中小吨位压装作业的载荷需求，油缸的行程覆盖常见工件的压装高度范围，对于超出常规行程的特殊工件，也可通过调整工作台档位配合压头调节来满足作业要求。

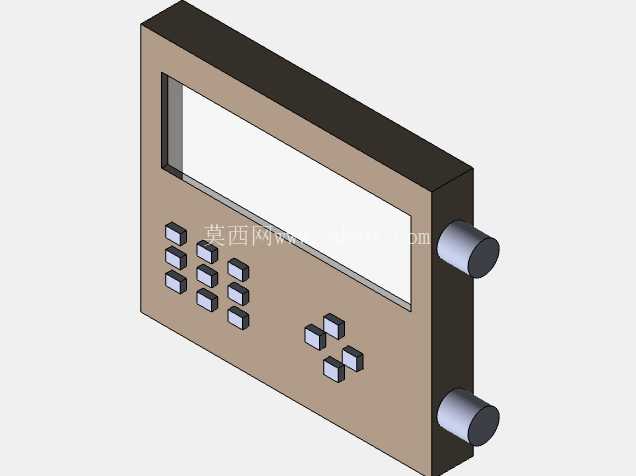

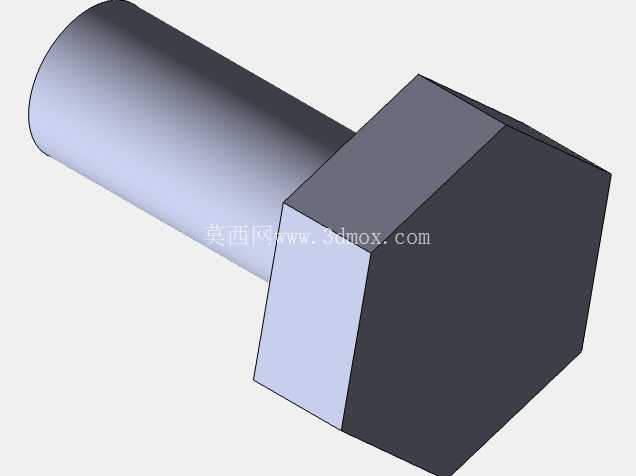

　　在细节结构处理上，工作台表面设置了定位槽，可快速安装简易夹具来固定异形工件，避免压装过程中工件移位；机架立柱上的定位孔采用等距分布设计，每个孔位都配置了高强度定位销，工作台调整到对应档位后插入定位销即可承载作业载荷，不需要额外的锁紧机构，操作便捷且承载可靠。液压系统的管路布置沿机架内侧的走线槽固定，避免管路外露被工件磕碰损坏，同时也让整体外观更加整洁，减少作业过程中的安全隐患。设备的操作按钮盒布置在机架左侧的伸手可及位置，作业人员站在设备正面即可完成所有操作，不需要侧身或移动位置，符合人机工程学的设计要求，长时间作业也不容易产生操作疲劳。
