DigilentZyboZ77020开发板结构设计

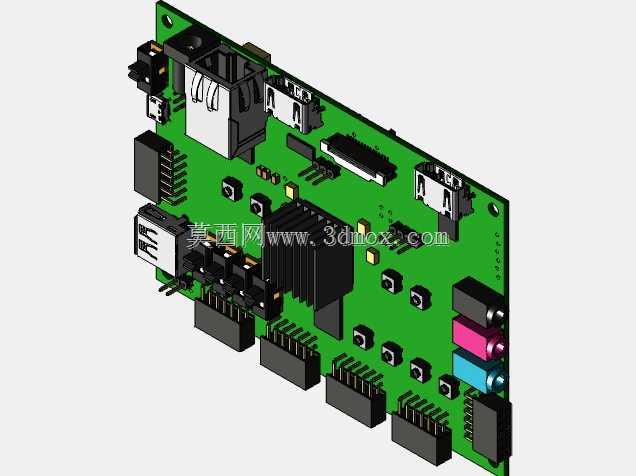

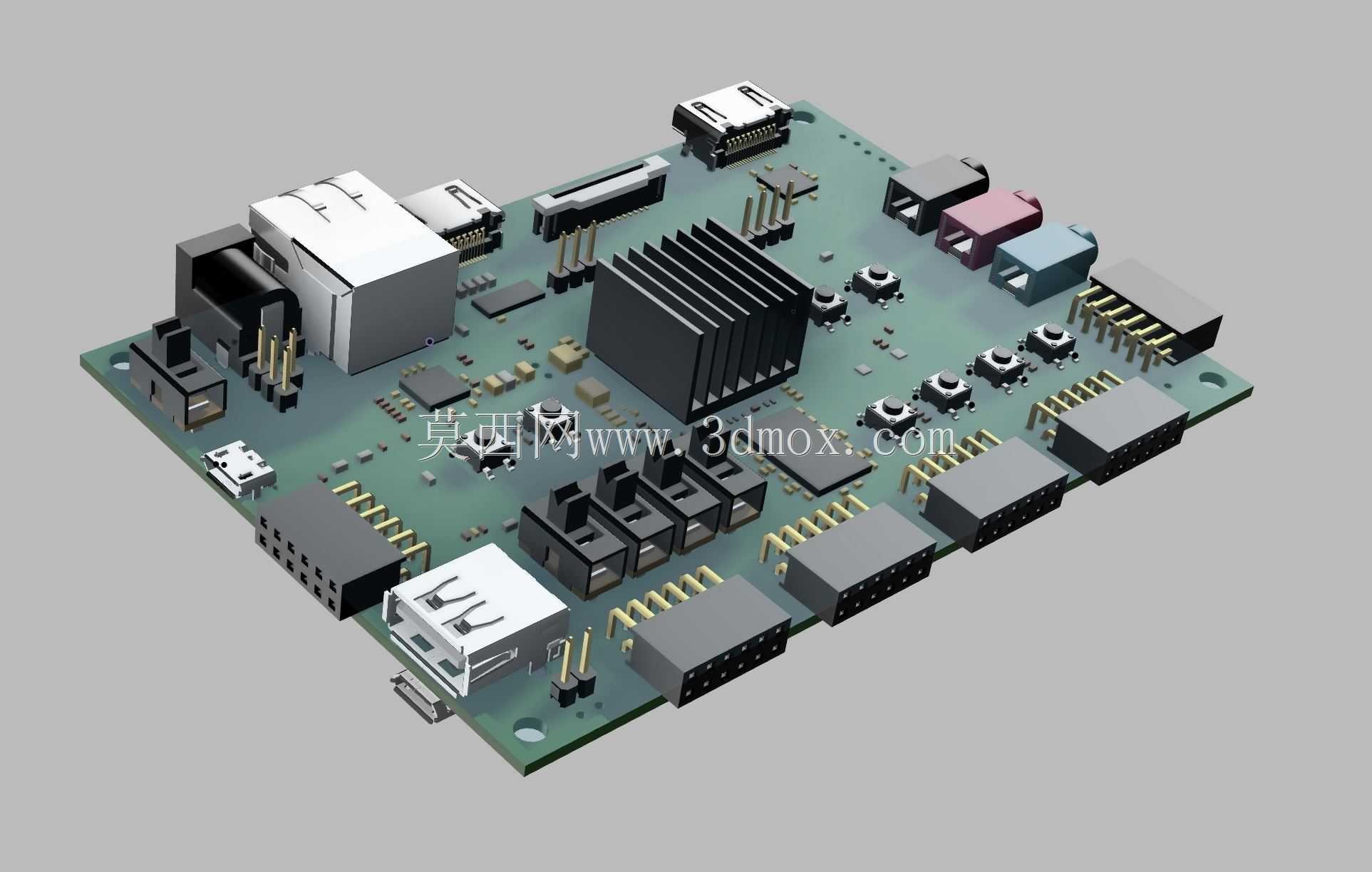

　　从实际使用场景来看，这款开发板常被用于高校嵌入式教学、工业控制原型验证、机器视觉算法前置验证等场景，很多使用者会自行设计3D打印外壳、拓展载板或者安装固定到实验台架上，这就要求模型的孔位、连接器位置、元件高度完全匹配实物，否则会出现外壳卡扣错位、拓展排针对接偏差、固定孔无法对齐安装柱的问题。建模时以官方裸PCB的基准孔位为定位基准，所有排针、USB接口、HDMI接口、以太网口、音频接口、电源接口的位置公差控制在0.1mm以内，完全匹配实物的安装边界。板载的散热片结构也做了完整还原，包括散热片的鳍片间距、整体高度、安装位置，确保在做外壳设计时能预留足够的散热空间，不会出现外壳与散热片干涉的情况。在嵌入式开发与FPGA教学验证场景中，开发板的结构精度直接影响外设拓展、外壳适配与教学演示效果，本次针对Digilent Zybo Z7 7020开发板的结构建模，核心围绕实际工程使用中的安装匹配、外设对接需求展开。建模过程中没有直接沿用初始的简化盒体模型，而是针对板载所有连接器做了1:1的真实结构还原，解决了原始模型仅保留粗糙多边形轮廓、无法用于外壳设计与装配干涉检查的问题。

　　不同外设接口的突出高度也逐一做了实测还原，比如侧置的USB Host接口突出PCB板面的高度、上层HDMI接口的安装深度，都按照实物尺寸做了精准复刻，方便使用者在设计拓展坞或者外接设备时提前做干涉检查。从安装边界来看，PCB板的整体外形尺寸、四个角的固定孔孔径与孔位间距、板边到各连接器的安全距离都严格对应实物，不管是做标准实验台的安装固定，还是设计定制化的嵌入式安装舱体，都可以直接调用模型做装配验证，不需要反复测量实物尺寸。

　　板载的电容、按键、LED指示灯、拨码开关等小型元件也做了结构还原，虽然这些元件不影响大的装配关系，但在做紧凑外壳设计时，这些小型元件的高度往往是干涉排查的重点，比如复位按键的突出高度、LED灯珠的位置，会直接影响外壳按键开孔与指示灯透光孔的位置设计。建模过程中特意区分了不同元件的装配层级，比如板对板连接器的插接深度、排针的露出长度，都按照实际焊接后的高度做了设定，避免出现模型中排针过长或者过短，导致拓展模块装配时出现间隙或者顶死的问题。对于电源输入部分的接口与周边元件，也做了精准的位置还原，方便使用者设计外接电源模块或者电源保护外壳时，准确避开高压区域的安全距离。

　　在实际教学场景中，这类精准的开发板模型还可以用于虚拟装配教学，让学员在三维环境中熟悉开发板的接口布局、元件分布，提前掌握外设对接的位置关系，减少实物操作中接口插反、元件磕碰损坏的概率。对于做工业原型验证的使用者来说，精准的结构模型可以直接导入到整机设备的装配环境中，提前规划开发板在设备内部的安装位置、走线空间，检查与其他板卡、结构件的干涉情况，大幅缩短原型设备的结构设计周期，避免实物装配时才发现空间不足、接口错位的问题。整个建模过程没有做多余的结构简化，所有影响装配与安装的结构特征都完整保留，同时模型的曲面与多边形数量做了合理优化，既保证了结构精度，也不会因为模型面数过多影响大型装配体的运行流畅度。
