八脚电子管6SN7结构三维数模

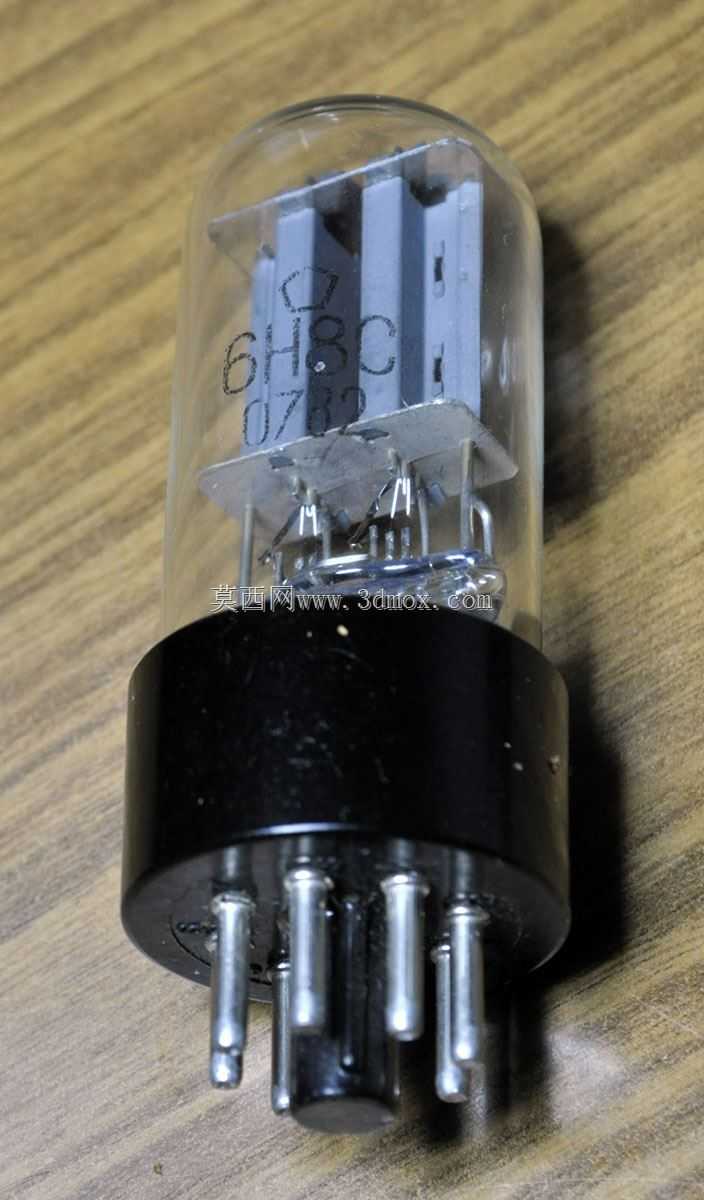

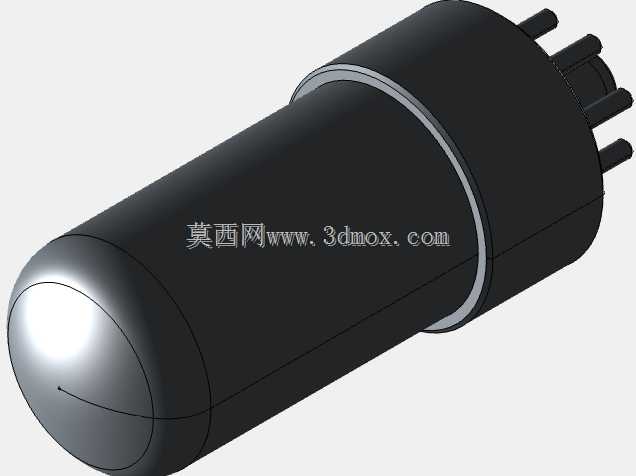

　　这款八脚封装的6SN7电子管三维数模，完整还原了该类中放大系数双三极管的实体结构，可直接用于复古音频设备复刻、胆机整机结构布局校验、老式电子装备维修测绘的三维装配场景中。在高端音频功放、老式无线电收发设备、专业测试仪器的结构设计环节，这类电子管的安装定位、周边避让空间设计一直是容易出问题的环节——很多设计人员只参考平面引脚参数，忽略玻璃管身的实际凸起轮廓、管基的安装公差，导致装机后管身与周边屏蔽罩、电容元件发生干涉，或是管座焊接后引脚受力不均留下接触隐患，这个数模把管身玻璃外壳的弧度、金属内部支架的位置、八根引脚的伸出长度与排布间距都做了1:1的还原，能直接导入装配环境做干涉检查。从实际功能特性来看，6SN7作为音频领域常用的电压放大管，自身结构分为玻璃密封腔体、内部电极支架、云母定位片、八脚电木管基几个核心部分，建模时没有做过度的简化省略：玻璃腔体的壁厚、内部电极组件的相对位置、管基底部的定位键槽都做了精准还原，定位键槽的尺寸完全匹配通用八脚管座的安装卡位，能直接模拟实际插拔时的对位过程，避免设计时出现管座方向装反的问题。

　　做结构设计时，这类器件的安装边界需要重点关注几个维度：首先是管身的最大外径，数模里还原的玻璃管身最大直径与实物一致，设计管罩、周边元件排布时，至少要留出1.5mm以上的径向避让空间，避免设备运输振动时玻璃管身与硬质元件磕碰开裂；其次是引脚的伸出长度与直径，八根引脚的直径、相邻引脚的中心距完全符合八脚电子管的通用标准，焊接端的长度刚好匹配常用PCB板的焊接通孔深度，不会出现引脚过长顶到板底走线、或是过短焊接不牢的问题；还有管基的高度，从管基安装端面到玻璃管身起始位置的台阶尺寸也做了还原，设计安装面板的开孔时，开孔直径要略大于管基台阶直径，同时要考虑管座自身的厚度，保证电子管插装到位后，管基台阶能完全贴合管座端面，不会出现悬空导致的引脚受力。

　　建模过程中参考了同系列多款八脚管的通用结构，除了适配6SN7本身，同样的安装尺寸也能兼容6H8C、6SL6、6П6С、6V6等同封装规格的八脚电子管，在做兼容多型号电子管的胆机设备设计时，不需要重复建模，直接调用这个数模就能完成不同型号器件的布局验证。内部结构的还原也兼顾了展示需求，玻璃腔体做了半透明的材质区分，能清晰看到内部的电极支架、云母固定片的排布位置，做设备透明展示、结构教学演示时，不需要额外拆分零件就能直观呈现电子管的内部构造。很多刚接触胆机设计的结构人员，容易把电子管当成标准圆柱体来做简化建模，忽略管基和玻璃管身的直径差、引脚的排布角度偏差，实际生产时往往会出现开孔不对、插装困难的问题，这个数模把这些容易被忽略的细节都做了还原：比如管基侧面的微小脱模斜度、引脚根部的圆角过渡、玻璃管身顶端的圆弧收边，这些细节虽然不影响原理层面的设计，但在做高精度装配、产品外观渲染时，能大幅提升整体的真实感，避免渲染图里的电子管看起来生硬失真。

　　在做设备的热布局设计时，这个数模也能提供参考：电子管工作时玻璃管身会向外散发热量，数模还原的管身表面积和实际一致，导入热仿真软件时可以直接作为热源模型使用，计算周边元件需要留出的散热距离，避免离管身过近的电容、电阻元件长期受高温烘烤提前老化。安装固定方面，数模里的管基底部平面度也和实物一致，设计管座的固定结构时，可以直接贴合这个平面做压紧结构的设计，保证电子管插装后不会因为设备振动出现松脱接触不良的问题。
