丝网焊接机用气动压紧夹持工装结构

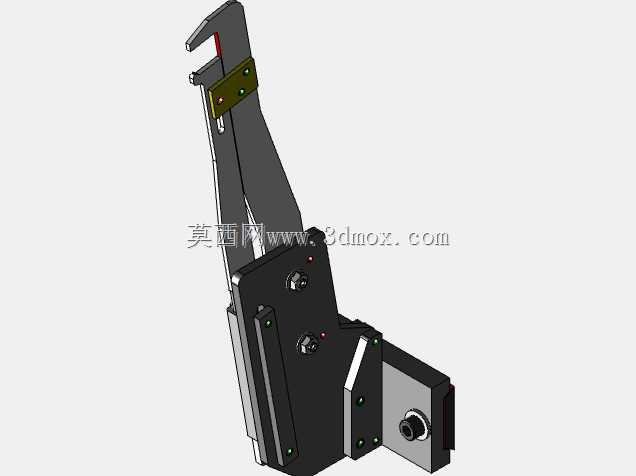

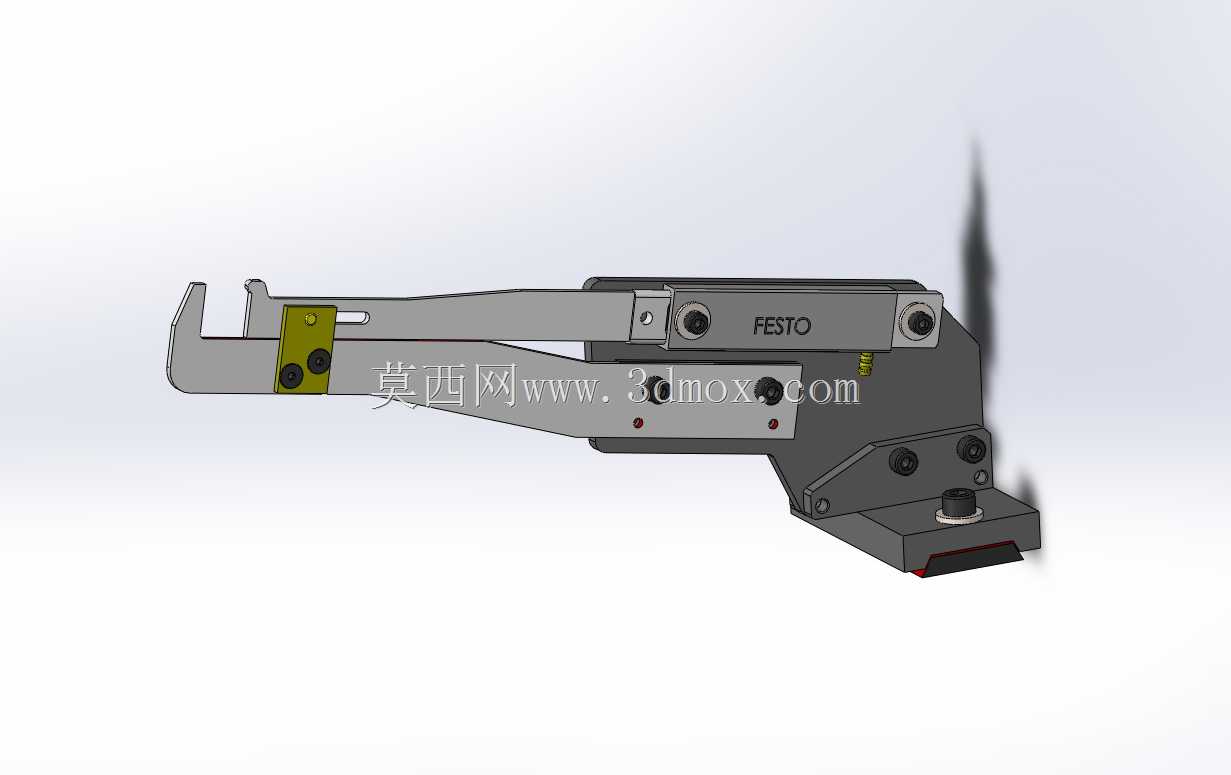

　　驱动端选用了FESTO的标准紧凑型气缸作为动力源，气缸缸体直接嵌入到基座的安装槽内，通过内六角螺钉侧向锁紧，省去了额外的气缸安装支架，既压缩了整体结构的占用空间，也提升了驱动部分的连接刚性，避免长期往复动作出现支架松动导致的压紧力偏移。压臂部分采用长悬臂结构设计，臂身采用合金钢铣削成型，截面做了变厚度处理，靠近转轴的位置厚度更大，向压头端逐渐收薄，在保证悬臂整体抗弯强度的前提下，尽可能降低压臂自身重量，减少气缸动作时的运动惯量，提升开合响应速度。这套气动夹持机构主要适配丝网焊接工序的工位装夹需求，在金属丝网、筛网类工件的电阻焊、氩弧焊工位上，承担待焊网片的边缘压紧、定位固定作用，避免焊接过程中丝网受电极压力移位、网丝错位导致的焊点偏移、虚焊问题。从结构布局来看，整体采用悬臂式压紧设计，基座部分为整块铣削加工的钢制安装座，底部预留了标准的沉头安装孔位，可直接固定在焊接工作台的T型槽或者定制工装板上，安装面的平面度公差控制在0.02mm以内，保证压紧动作的垂直度不会因为安装偏差出现偏斜。

　　压头位置做了可拆卸式的压块设计，压块采用黄铜材质加工，通过两个内六角螺钉固定在压臂前端，黄铜材质的硬度低于待焊接的金属丝网，压紧过程中不会刮伤网丝表面，也不会在焊接飞溅粘附后出现压痕过深的问题，磨损后可以单独更换压块，无需更换整根压臂，降低后期维护成本。转轴部分采用了高精度的销轴配合无油衬套结构，销轴与衬套的配合间隙控制在0.01mm以内，保证压臂开合过程中没有径向窜动，压合位置的重复定位精度可以控制在0.03mm以内，满足丝网焊接高精度定位的要求。

　　在气缸的行程末端设置了硬限位结构，当气缸伸出带动压臂下压到指定位置时，压臂侧面的限位块会与基座上的限位凸台贴合，避免气缸过行程导致压块压力过大压弯细直径的网丝，同时也能抵消焊接过程中电极传递过来的反向冲击力，保护气缸内部的活塞密封件不受冲击损坏。气路接口设置在基座的侧面，采用标准的快插接头接口，可直接对接车间现有压缩空气管路，气路内部预留了调速阀的安装位，可根据实际生产节拍调整压臂的开合速度，避免动作过快产生冲击噪音，也能防止动作过慢影响生产效率。

　　从安装边界来看，整体结构的横向总长度控制在320mm左右，基座部分的宽度为80mm，压臂完全抬起时的总高度为160mm，压合状态下的高度为110mm，不会与焊接工位的上电极、送丝机构产生运动干涉，适配大部分常规规格的丝网焊接设备改造需求。在实际应用场景中，这类气动夹具通常成组布置在焊接工作台的两侧，根据待焊接丝网的尺寸调整相邻夹具的间距，对网片的整个边缘进行均匀压紧，相比传统的手动螺旋压紧夹具，单工位的装夹时间可以缩短70%以上，压紧力可以通过气源压力进行精准调节，针对不同丝径的金属网片调整合适的压紧力，既不会因为压力过小导致工件移位，也不会因为压力过大导致细网丝变形。设计过程中针对焊接工位的特殊环境做了对应的防护处理，所有外露的钢制零件表面都做了发黑防锈处理，转轴位置加装了防尘挡圈，避免焊接飞溅、金属碎屑进入转轴缝隙导致的卡滞问题，气缸的活塞杆部分加装了伸缩式防尘套，阻挡焊接烟尘粘附在活塞杆表面，防止密封件过早磨损，提升整体结构在恶劣焊接环境下的使用寿命。压臂的开合角度设置为45度，完全抬起后压头下方的操作空间足够操作人员取放工件，也不会因为开度过大增加不必要的动作行程，兼顾操作便利性和动作效率。
