大净切割幅面光纤激光切割设备结构

　　在钣金加工、金属构件预制的生产场景里，大尺寸幅面的激光切割设备一直是解决整板下料、长尺寸构件一次成型需求的核心装备，这套光纤激光机的结构设计，正是围绕3000x6500mm的净切割作业幅面搭建，匹配6kW功率的激光输出能力，从机架布局到传动选型都贴合中厚板批量加工的实际工况。

　　从设计思路上看，整体采用落地式龙门双驱结构，床身作为整套设备的安装基准，在建模阶段就做了分段焊接后整体退火去应力的结构预留，避免大跨度床身在长期承重、温度变化下出现形变，影响切割精度。X轴横梁采用铝合金挤压型材加内部加强筋的结构设计，在保证足够刚性承载激光切割头、随动机构重量的前提下，尽可能降低运动部件的自重，减少伺服驱动的负载惯量，匹配台达A2系列伺服电机的驱动参数，能在高速空移时保持足够的动态响应精度，不会出现横梁抖动导致的切割轨迹偏移。

　　设备的实际用途覆盖碳钢板、不锈钢板、铝合金板等常见金属板材的平面切割作业，既可以完成常规的直线、圆弧轮廓下料，也能适配复杂异形孔、工艺缺口的一次成型加工，相比传统等离子切割、火焰切割，光纤激光的切割热影响区更小，切口挂渣量少，能减少后续打磨工序的工作量，在工程机械结构件、电气柜柜体、环保设备壳体的加工场景里，能直接替代多道传统下料工序，缩短零件加工的流转周期。

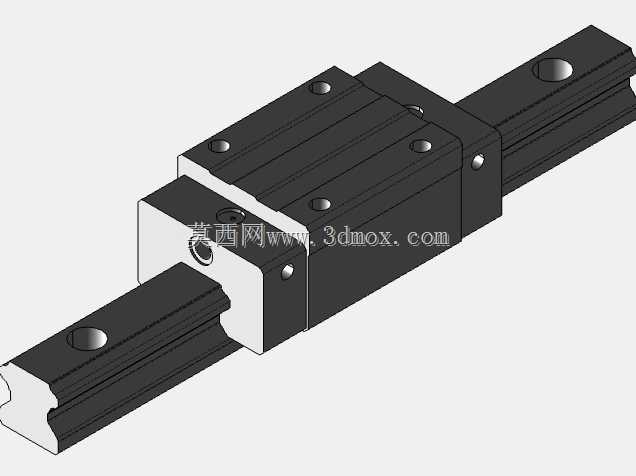

　　功能特性上，整套结构做了全部件的组装适配，切割头的随动机构安装位预留了电容传感器的走线空间，Z轴的升降行程足够适配不同厚度板材的焦距调整需求，床身两侧的导轨安装面做了一体化加工基准的设计预留，安装时不需要额外配磨调整垫，就能保证两侧导轨的平行度、直线度满足传动要求。传动系统采用齿轮齿条加直线导轨的组合，长距离传动时不会出现同步带传动的蠕变问题，也能避免丝杠传动在长行程下的挠度变形问题，适配6米级的Y轴行程传动需求。

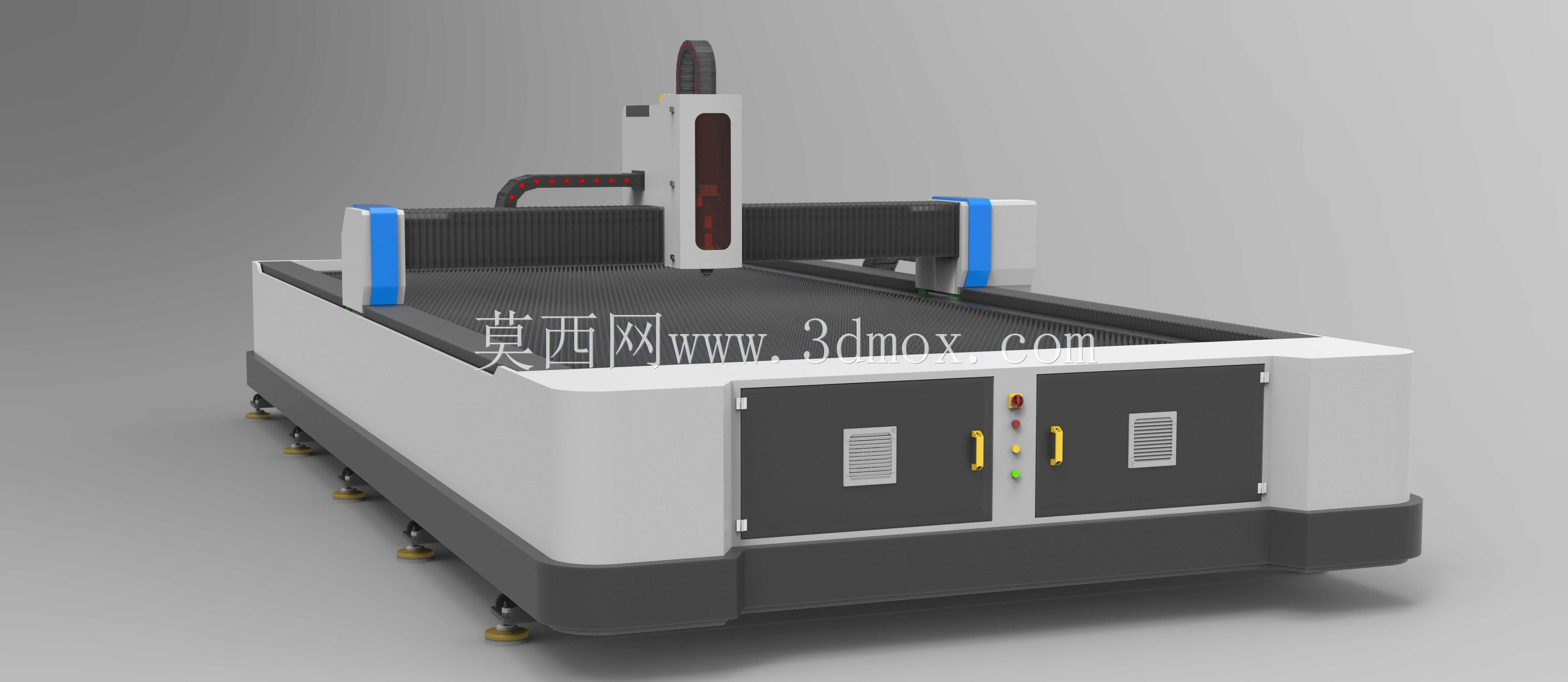

　　外形尺寸与安装边界方面，整套设备的占地尺寸在净切割幅面基础上做了合理的外延，床身两端预留了伺服电机、传动座的安装空间，宽度方向在横梁运动极限位置外预留了维护操作的空间，电控柜的安装位设置在床身侧方，不需要额外占用独立的安装区域，车间布置时只需要保证地面承重满足整机组装后的重量要求，预留好上下料的操作空间即可，不需要做特殊的地基处理。

　　从结构细节来看，床身的工作台采用栅格条支撑结构，栅格条的安装槽做了标准化的快换设计，长期切割被激光打坏后可以快速更换，不需要整体拆卸工作台；除尘风道的接口设置在床身侧面，适配工业除尘设备的连接需求，切割产生的烟尘可以通过随动的吸尘口及时抽走，避免烟尘附着在激光镜片上影响切割质量。龙门架的两端传动座做了密封防护设计，能阻挡切割产生的金属碎屑、粉尘进入导轨和传动部件内部，延长运动部件的使用寿命，减少日常维护的频次。

　　在建模逻辑上，所有部件的装配关系都按照实际生产的装配顺序做了约束，从床身地脚的调平结构，到导轨、齿条的安装定位，再到横梁、滑座、切割头的装配层级，都和实际装配流程一致，结构设计人员可以直接参考这套模型做同幅面设备的改型设计，也能作为数控设备选型时的结构参考，核对设备的安装空间、部件配置是否满足自身生产场景的需求。
