和泉绿色凸头带灯控制按钮三维建模

　　在工业控制回路的设计选型中，操作按钮是人机交互最直接的终端元件，这款绿色凸头带灯按钮的三维建模，完全还原了实物的装配逻辑与安装边界，可直接用于电气柜面板布局、操作台人机界面设计的装配干涉校验。从实际应用场景来看，这类绿色带灯按钮常被用于设备启动、运行状态确认、工序放行等正向操作工位，凸头的操作面设计相比平钮更易被操作人员快速触达，带灯结构可直接反馈回路通断状态，无需额外增设状态指示灯，能有效压缩面板安装空间，在自动化生产线操作台、小型设备控制盒、低压配电柜操作面板上都有极高的应用频次。

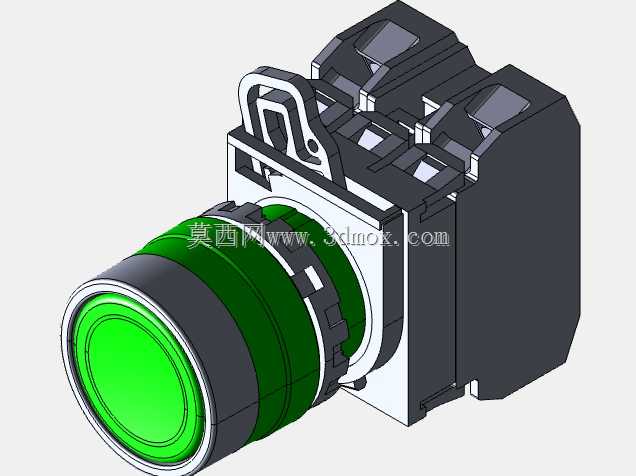

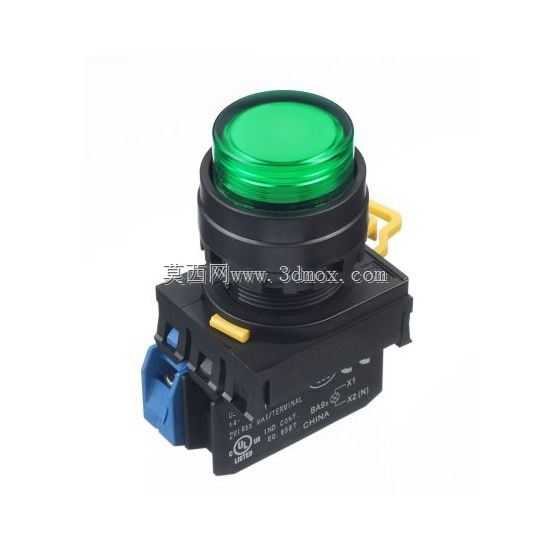

　　建模过程中优先还原了产品的功能特性：操作头部分采用半透明绿色PC材质的凸型结构，内部预留灯座安装腔，可适配常见的LED指示光源，光线透过绿色操作头时的漫反射效果也做了材质层面的还原，能直观呈现实际点亮后的视觉效果。按钮基座部分的卡扣结构完全参照实物的快装逻辑设计，黄色的锁止卡扣可实现面板安装后的快速卡紧，无需额外螺母紧固，适配22mm标准安装孔位，这也是工业控制按钮的通用安装尺寸，建模时严格控制了安装孔配合公差，基座与面板贴合面的平整度、卡扣的伸出量都与实物一致，可直接用于面板开孔尺寸的校验，避免实际装配时出现卡滞、间隙过大的问题。

　　接线端部分的蓝色快接端子结构也做了完整还原，端子的插接口深度、压线片的活动行程都参照实物参数建模，布线设计时可直接在三维环境中模拟接线端子的插拔空间，预留足够的接线操作余量，避免后期装配时端子与柜内其他元件发生干涉。按钮整体的外形尺寸严格按照实物测绘比例构建，操作头突出面板的高度、基座在面板后侧的安装深度都做了精准还原，在做电气柜三维布局时，可直接调用该模型校验操作面的安全距离，比如操作台多按钮排布时，相邻按钮的操作头间距是否满足手指操作的安全间隙，后侧基座是否与柜内的线槽、导轨、继电器等元件发生空间冲突。

　　从设计思路来看，这款按钮的建模优先保证装配层级的准确性，将操作头、复位弹簧腔、基座、锁止卡扣、接线端子拆分为独立的可编辑零件，每个零件的配合面都做了公差约束，可直接用于生成爆炸视图，辅助装配工艺文件的制作。操作头与基座的连接卡扣结构做了细节还原，实际维修时可通过卡扣快速拆卸操作头更换光源，建模时保留了这一可拆卸结构的活动间隙，可模拟按钮的按压行程，按压时操作头的下沉距离、复位弹簧的压缩空间都与实际工况一致，能用于操作手感的虚拟验证。

　　在设备选型配套中，这类带灯按钮的防护等级可满足常规工业环境的使用需求，建模时也还原了操作头与基座之间的密封结构，可直观看到密封槽的位置与尺寸，方便设计人员评估不同使用环境下的适配性。比如在有少量粉尘、溅水的车间环境中，该结构的密封性能可满足IP65的防护要求，建模时的密封面贴合度还原，能帮助设计人员在三维阶段就判断密封结构是否存在设计缺陷。另外，按钮基座上的标识刻印也做了细节还原，包括触点类型标识、额定参数刻印位置，都与实物保持一致，在做虚拟样机展示时，可直观呈现产品的标识细节，提升三维方案的真实感。

　　对于三维建模从业者而言，这类电气元件的建模难点在于小尺寸卡扣、端子等细节的还原，既要保证模型的轻量化，又要满足装配校验的精度要求，这款模型在构建时对非关键结构做了合理简化，比如基座内部的弹簧采用等效占位模型，既保留了安装空间的参考性，又不会导致模型文件过大，影响整体装配体的运行流畅度。在做整机电控布局时，调用这类标准化的按钮模型，可大幅提升布局设计的效率，避免因模型尺寸偏差导致的后期开孔错误、元件干涉等问题，从源头减少生产装配阶段的返工率。
