桌面型三轴自动点胶作业设备结构设计

　　这款桌面式三轴点胶设备的结构设计，核心围绕小尺寸工件的精密点胶作业需求展开，在3C电子零部件粘接、小型变压器引脚绝缘点胶、塑胶壳体密封涂覆、五金小工件定位点胶这类场景中，这类小行程桌面设备的适配性远高于大型在线式点胶线体，不需要配套流水线接驳，单台设备即可完成单工序作业，占地尺寸仅相当于普通办公工位的三分之一，车间排布时不需要预留大型设备的安装检修通道，甚至可以直接放置在常规工作台面上完成部署，对于小批量多批次的柔性生产场景适配性极强。

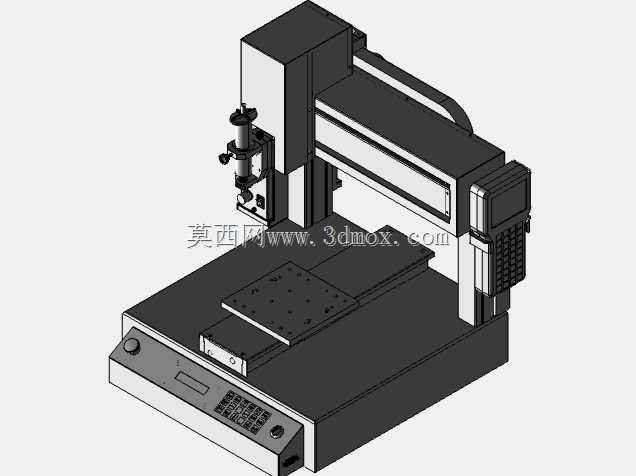

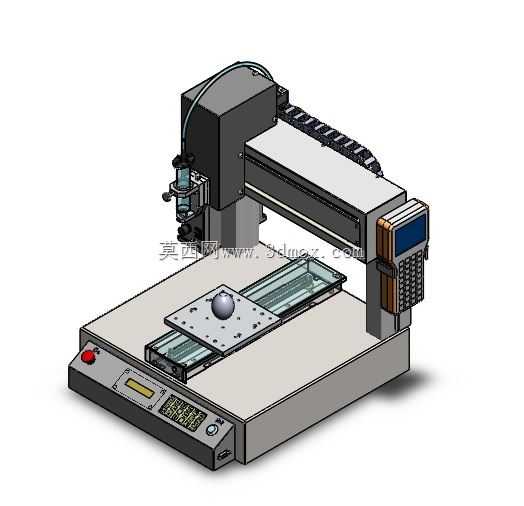

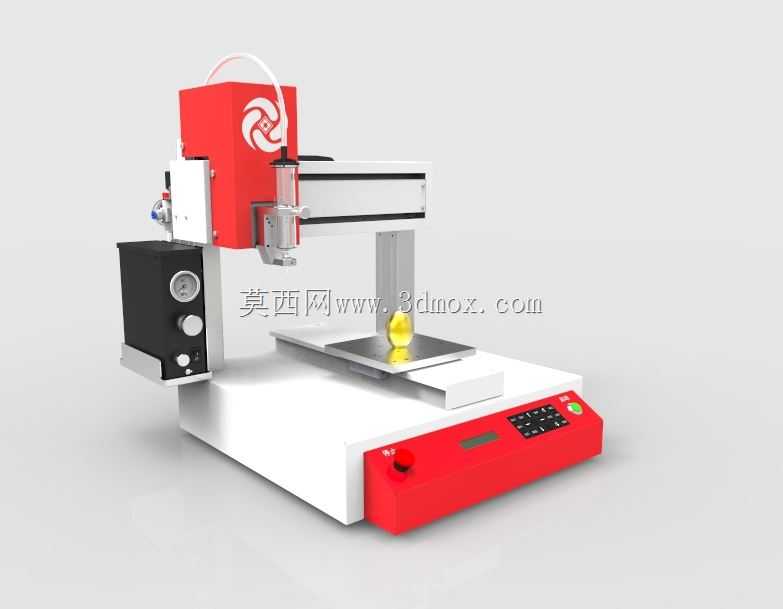

　　从结构布局来看，设备采用经典的龙门式三轴传动架构，Y轴方向集成送料滑台组件，待点胶的工件通过治具固定在Y轴滑台的工作台面上，滑台沿Y向做前后往复运动，完成工件不同点位的进给对位；X轴横梁搭载点胶执行组件，沿横梁做左右方向的横向移动，覆盖工件的横向点胶行程；Z轴滑台搭载在X轴滑座上，带动点胶针头做上下方向的升降动作，控制点胶头与工件表面的作业距离，三个轴的运动配合可以覆盖工作台面范围内所有三维点位的点胶作业需求，不需要人工调整工件位置即可完成整板工件的全点位涂胶。

　　点胶功能组件的设计覆盖了常规接触式点胶的全部需求，治具定位部分可以根据不同工件的外形快速更换定制治具，针头夹持结构支持不同口径的点胶针头快速拆装，适配不同粘度的胶水点胶需求，胶缸固定位可以兼容常规规格的压力胶筒，配合气动元件模块完成胶水的定量供给。气动控制部分集成了空气过滤器、调压压力表、流量调节器三类核心元件，过滤器用于过滤压缩空气中的水分与杂质，避免杂质堵塞点胶针头，调压表可以实时显示供气压力，方便作业人员根据胶水粘度调整供气压力值，流量调节器则用于控制出胶的响应速度与出胶量大小，避免出现滴胶、拉丝这类常见的点胶不良问题。

　　操作端的设计完全贴合一线作业人员的操作习惯，设备正面的操作区域集成了实体按钮组，包含数量设置、启动、停止、复位这类高频操作按键，作业人员不需要进入复杂的参数设置界面，通过实体按键即可完成常规作业的操作，急停按钮设置在操作区最外侧的醒目位置，采用大尺寸红色蘑菇头设计，出现异常情况时可以第一时间拍下停机，避免设备撞机或者胶水误涂的问题。设备底座采用整体式铸造结构搭配钣金外罩，底座内部预留了驱动板卡、气路管线、供电模块的安装空间，整体配重经过优化，即使三轴滑台高速运动时也不会出现明显的机身晃动，保证点胶位置的重复精度。

　　从安装边界来看，设备的所有运动部件都做了内藏式设计，X轴、Z轴的传动皮带与导轨都设置在横梁护罩内部，Y轴滑台的运动行程两端设置了软限位与硬限位双重保护，不会出现滑台脱出的问题，设备外接只有压缩空气进气接口与供电接口，不需要额外的配套辅机，接入工厂常规的0.5-0.7MPa压缩空气气源与220V民用供电即可正常运行，部署门槛极低。

　　在结构细节的设计上，点胶头组件预留了视觉检测模块的安装位，如果后续需要升级高点胶精度，可以直接加装工业相机与镜头，不需要对原有Z轴滑台的结构做大规模改动；工作台面采用平整的阳极氧化铝合金板，平面度控制在0.1mm以内，保证治具安装的基准精度；管线部分采用坦克链做走线防护，所有气管、信号线都收纳在坦克链内部，随轴运动时不会出现管线拉扯、磨损的问题，延长设备的无故障运行时间。这类桌面点胶设备的结构设计没有冗余的功能模块，所有结构都围绕小工件精密点胶的核心需求做优化，不管是用于小批量生产的作业工位，还是用于工艺验证的实验室场景，都能很好的适配作业需求，结构件大多采用标准铝型材与标准传动件，后期维护更换配件的成本也相对较低。
