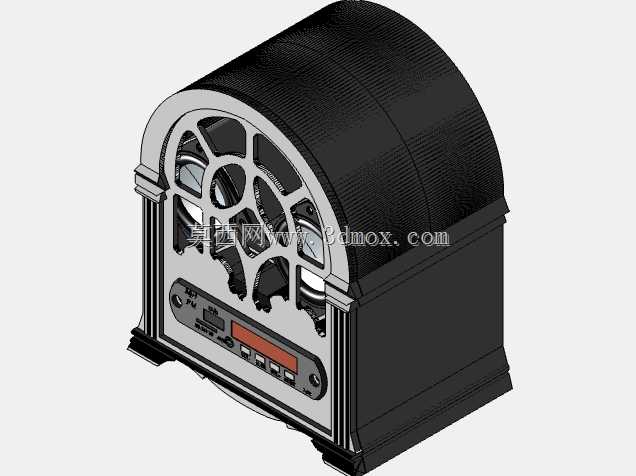

复古蓝牙音箱式老式收音机外观结构

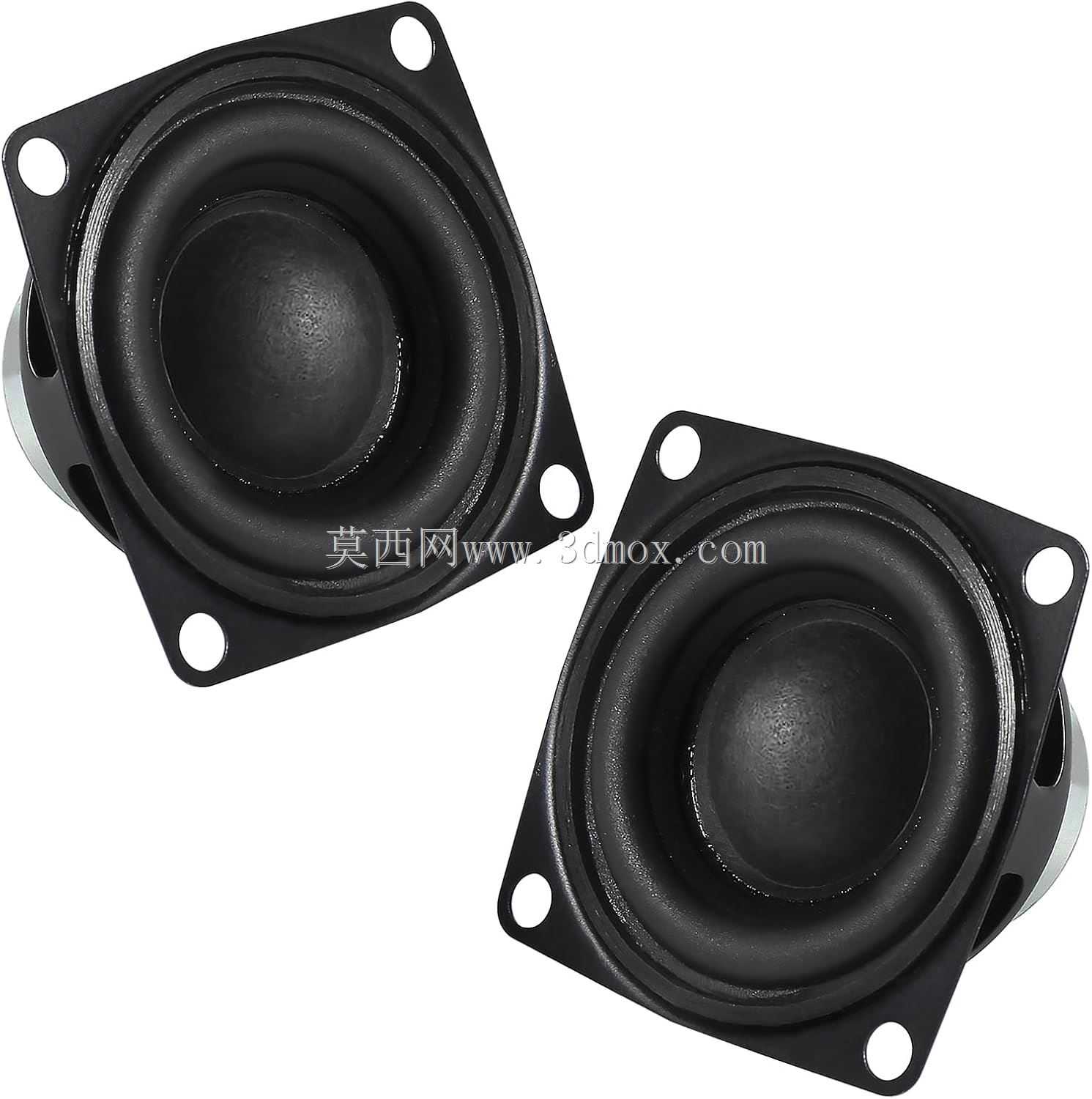

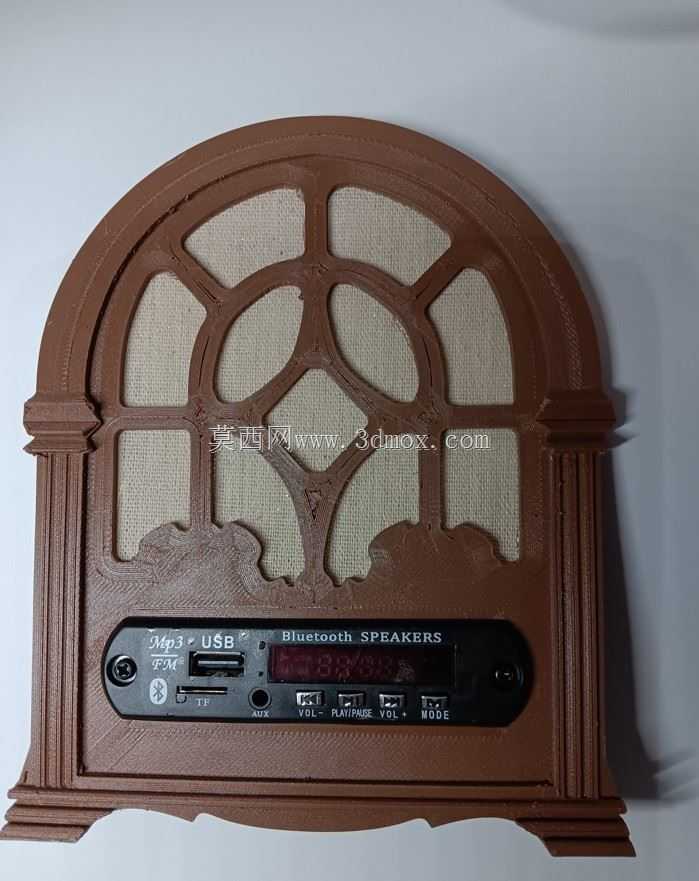

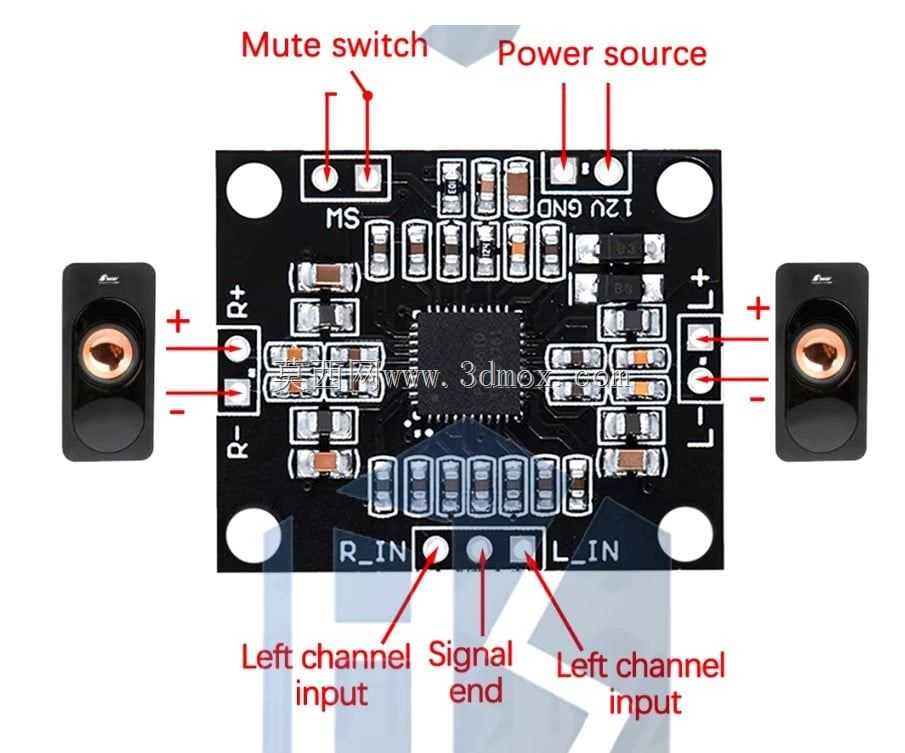

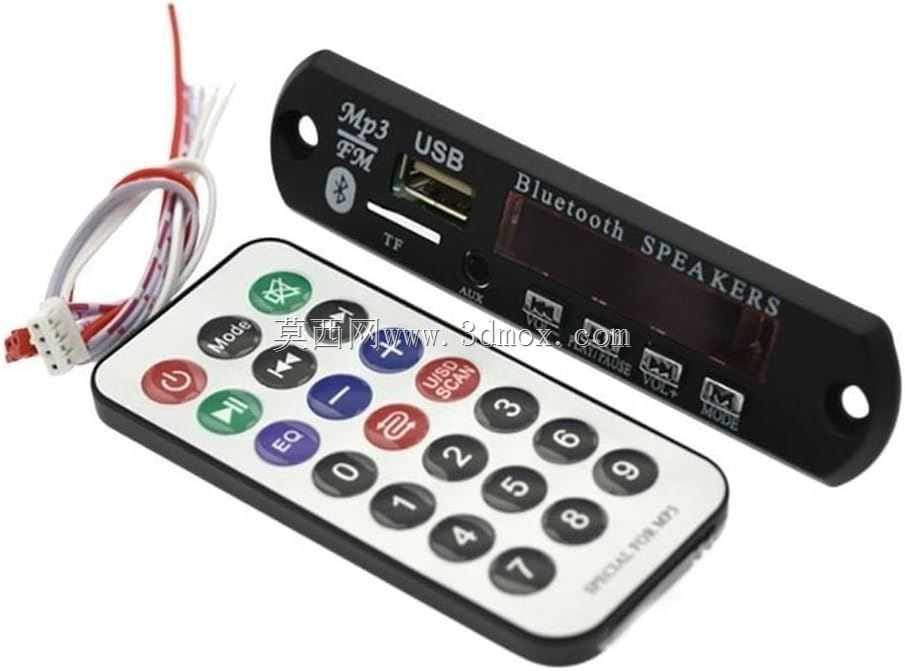

　　这款复古造型的音频播放设备，核心定位是桌面复古装饰与日常音频播放两用场景，适配家居软装搭配、复古主题商铺陈设、个人手工电子制作等多个使用场景，既可以作为实体音频设备输出声音，也能凭借复刻的老式收音机外观成为桌面陈设摆件，填补了复古风格小型音频设备在外观还原度与功能实用性之间的平衡空白。从功能配置来看，设备集成了50mm规格扬声器作为发声单元，搭配蓝牙接收模块、MP3解码播放模块与PAM8610双声道功放模块，可实现蓝牙无线音频传输、U盘直读播放MP3文件、有线音频输入等多种播放模式，前面板集成了模式切换按键、播放控制按键、音量调节旋钮与USB接口，所有操作控件的布局完全贴合日常使用的操作逻辑，用户无需额外适配即可快速上手操作。

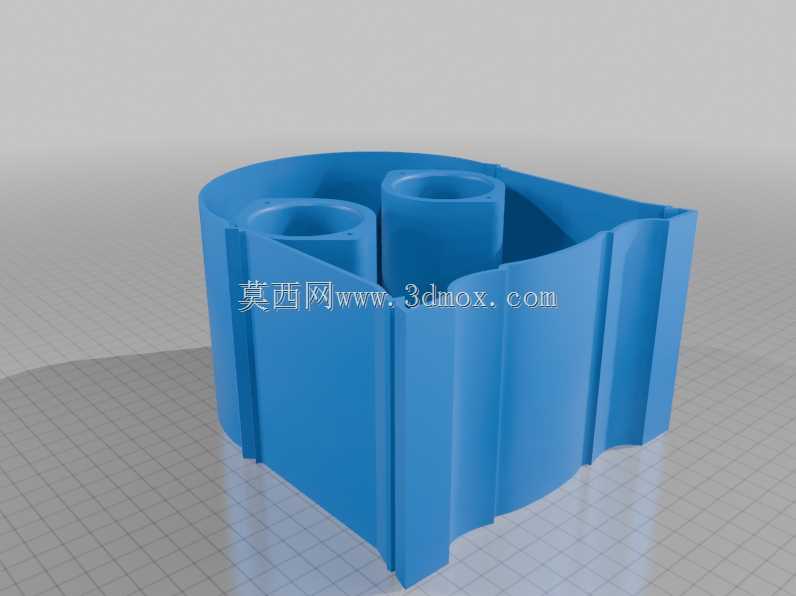

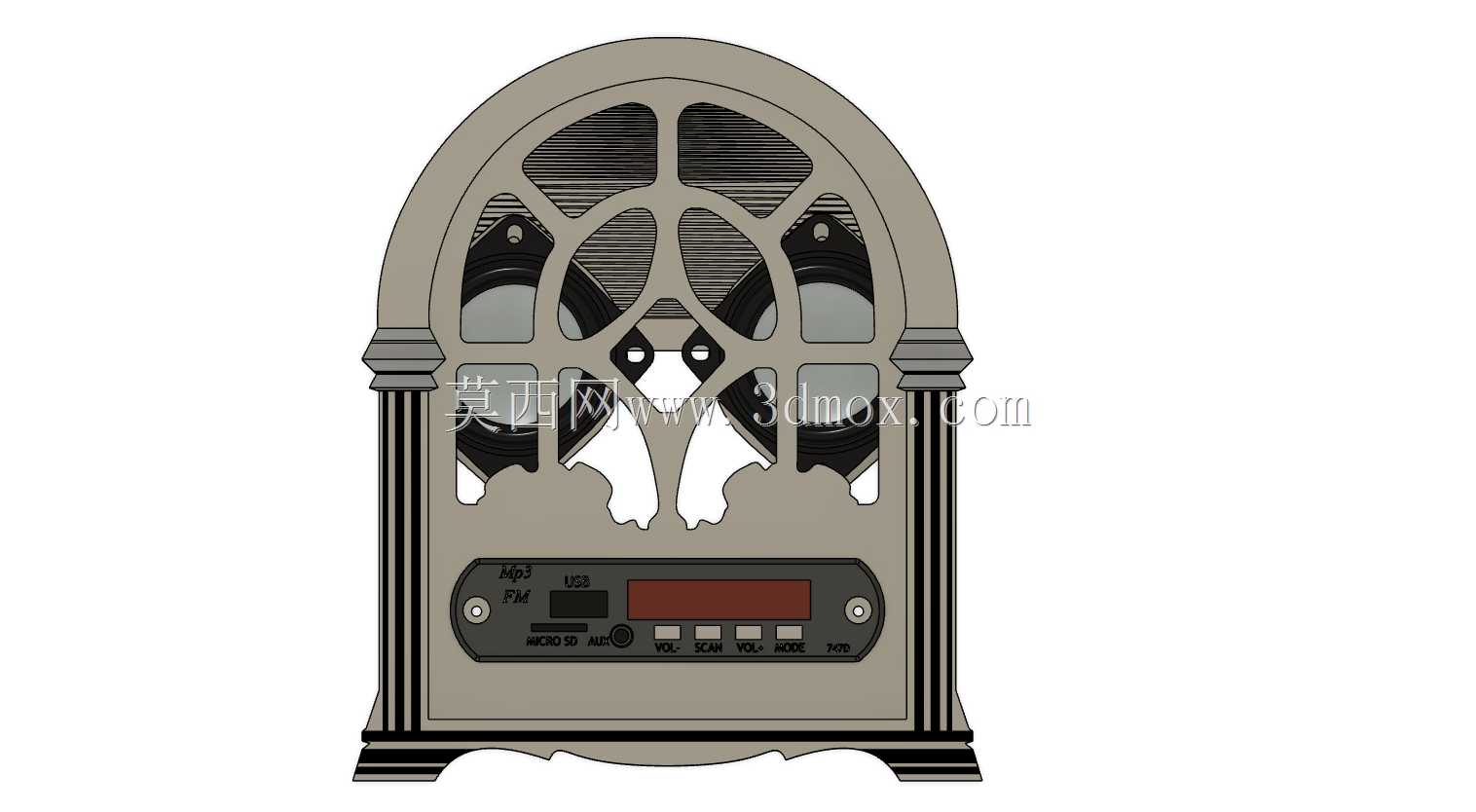

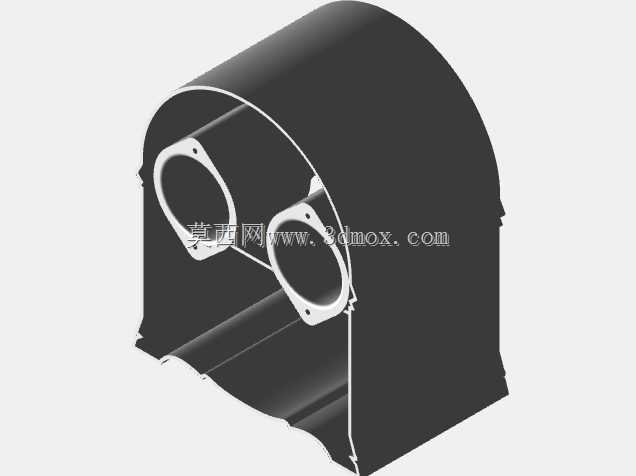

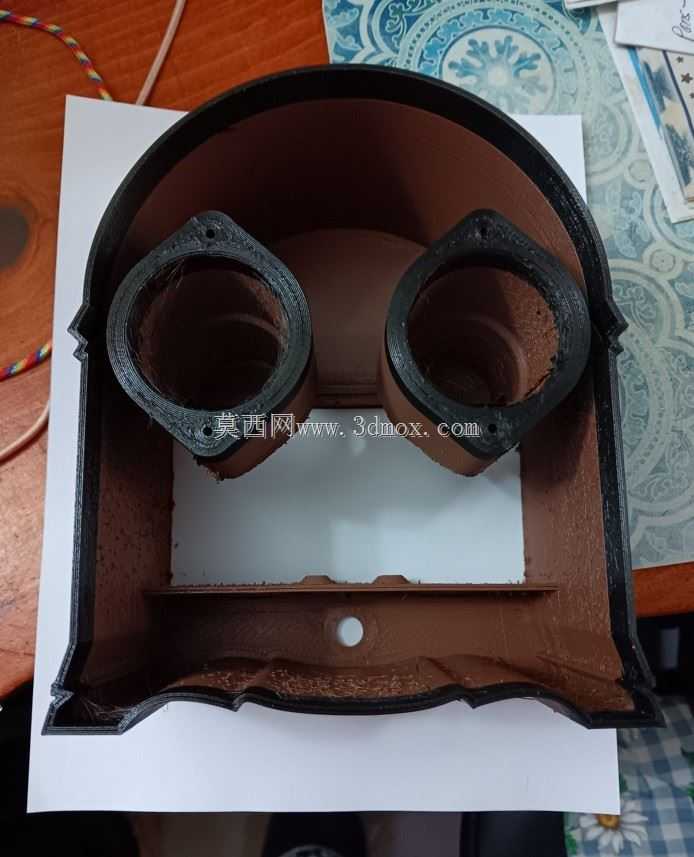

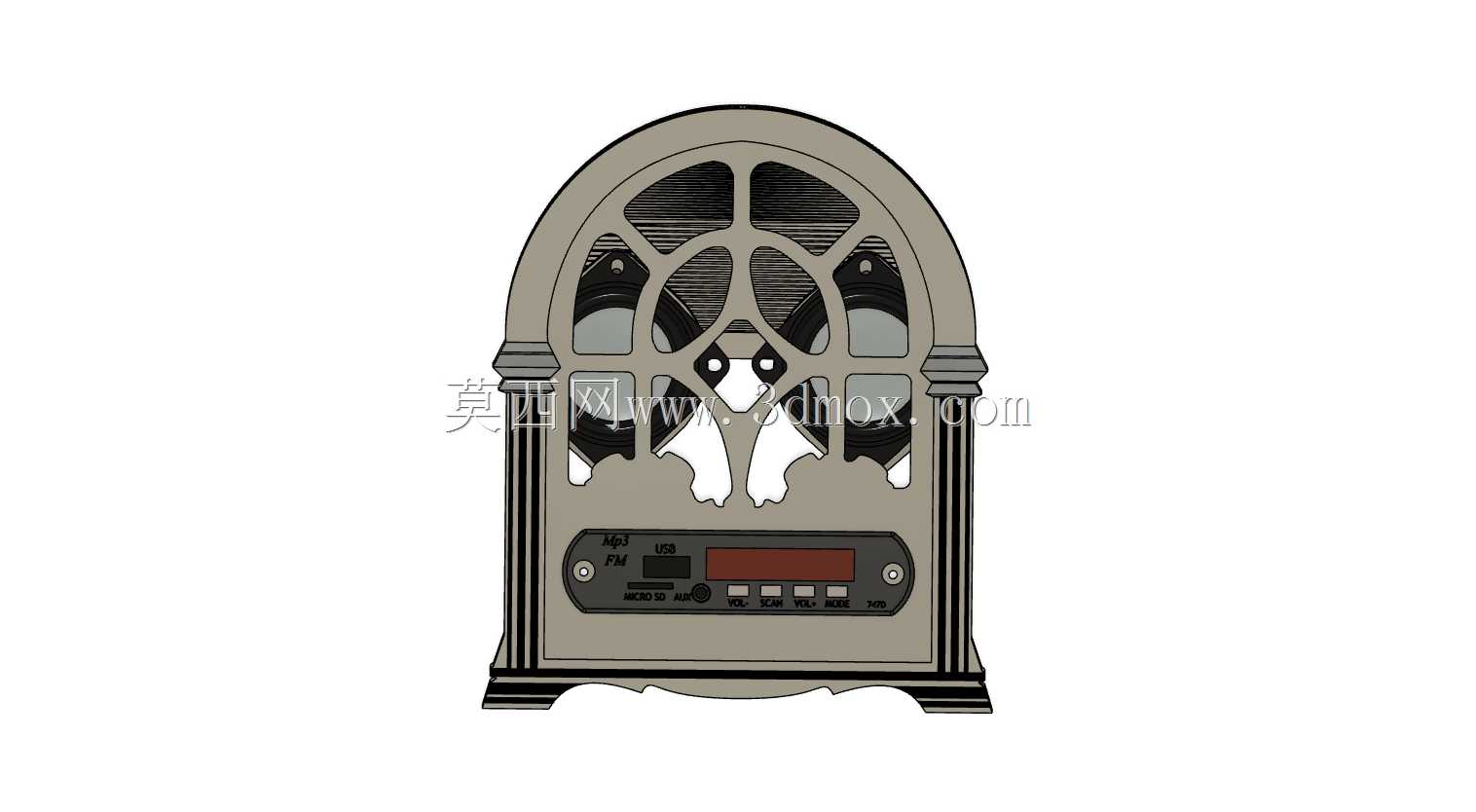

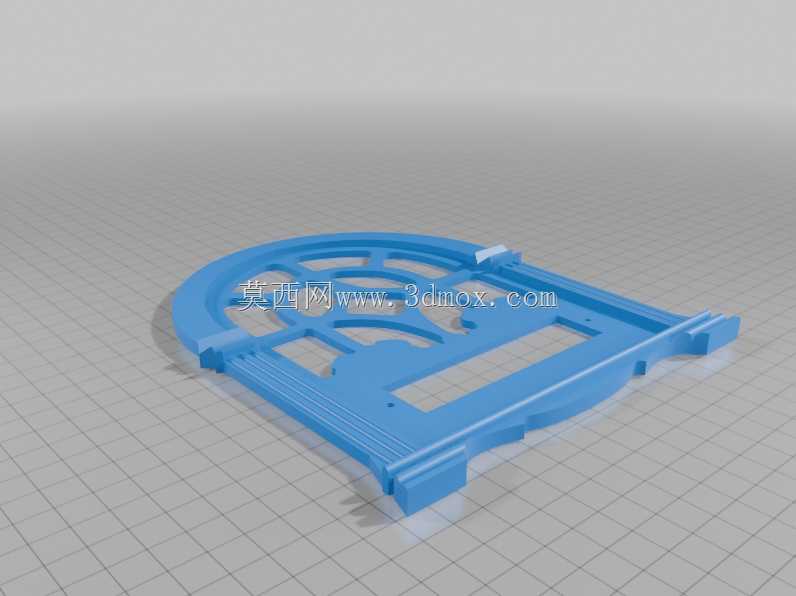

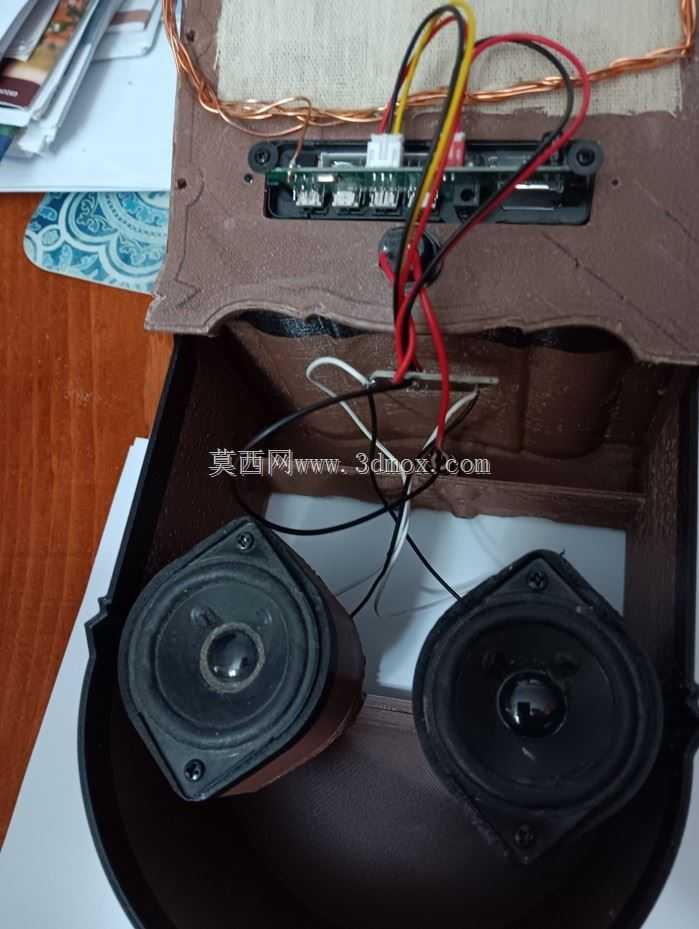

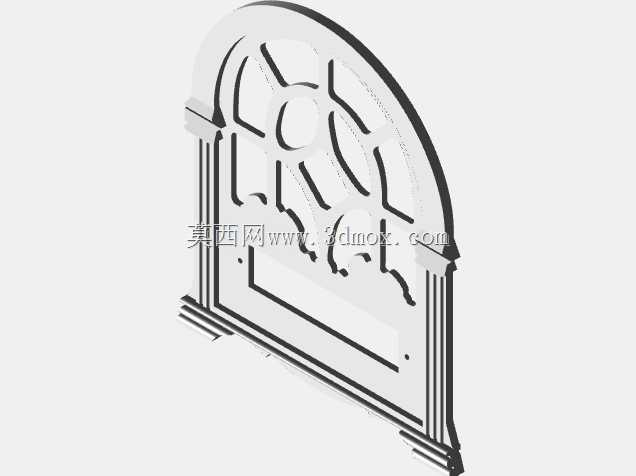

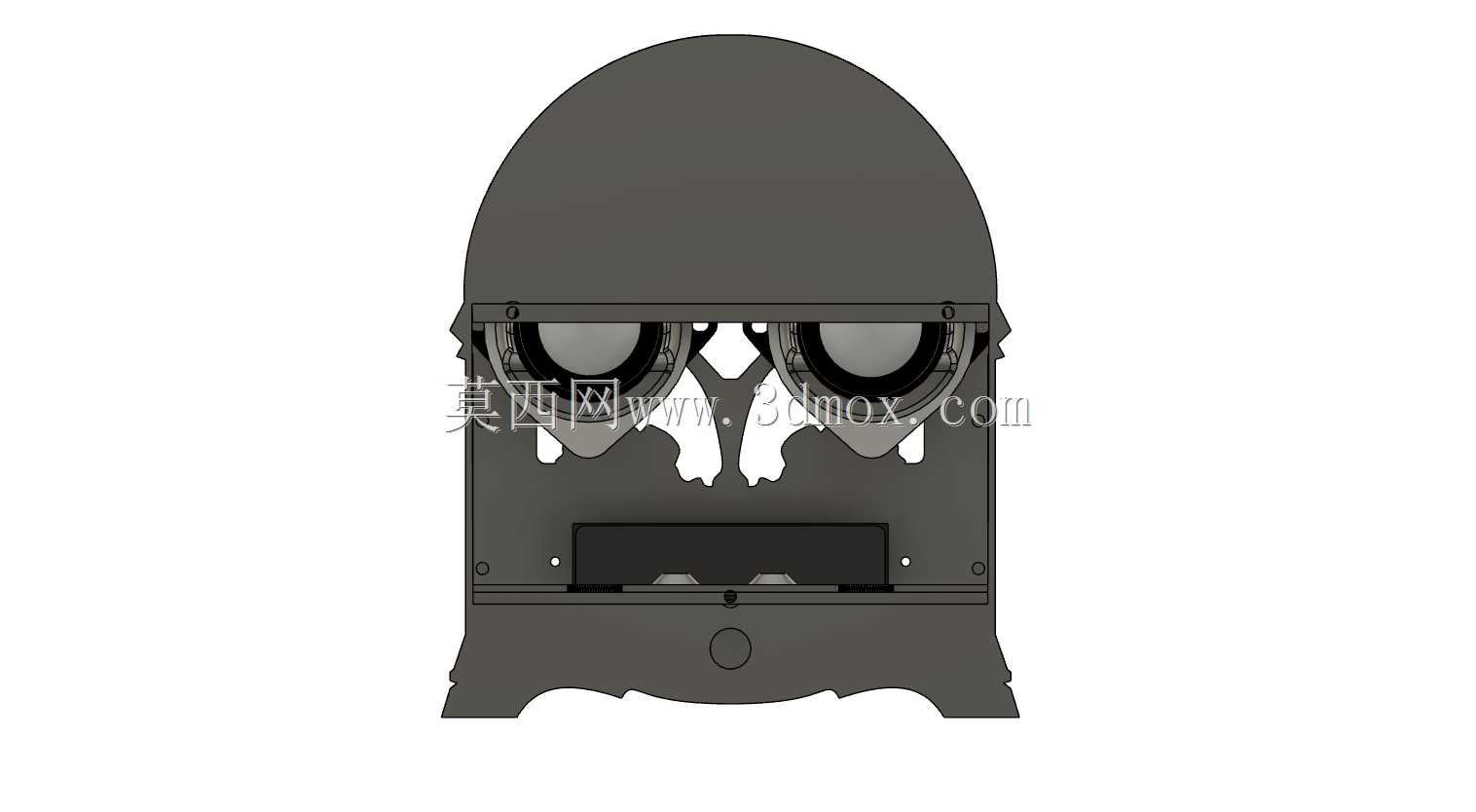

　　设计过程中优先还原老式窗格收音机的外观特征，外壳采用拱形顶部搭配多格窗格式扬声器面罩结构，窗格的弧度、格栅的间距都参考了民国时期台式收音机的经典比例，同时在面罩内侧预留了防尘布的安装槽位，既保证复古视觉效果，也能阻挡灰尘进入腔体内部影响扬声器寿命。腔体结构设计上，围绕50mm扬声器的安装尺寸做了密封式音腔规划，扬声器安装位预留了标准的螺丝固定孔位，孔位公差控制在0.1mm范围内，保证扬声器安装后不会出现漏音问题；功放板与解码模块的安装位设置在腔体下部靠前位置，对应前面板的操作控件开孔，模块与外壳之间预留了2mm的散热间隙，避免长时间工作时热量堆积影响电子元件稳定性。

　　安装边界方面，整体外壳的外形尺寸适配常规桌面摆放需求，底部预留了防滑脚垫的安装凹槽，放置在光滑桌面时不会出现滑动问题；所有电子元件的接线走线都预留了专用的走线槽，避免组装时线材挤压到元件或者遮挡扬声器发声路径，窗格部分的结构做了加厚处理，避免3D打印或者注塑生产时出现结构变形，每一处格栅的连接位置都做了圆角过渡，既提升结构强度，也避免组装时尖锐边角划伤操作人员。前面板的控制区域做了下沉式设计，操作面板嵌入外壳内部1.5mm，既保护按键与接口不会被磕碰损坏，也让整体外观更具层次感，不会因为现代电子模块的加入破坏复古外观的整体性。

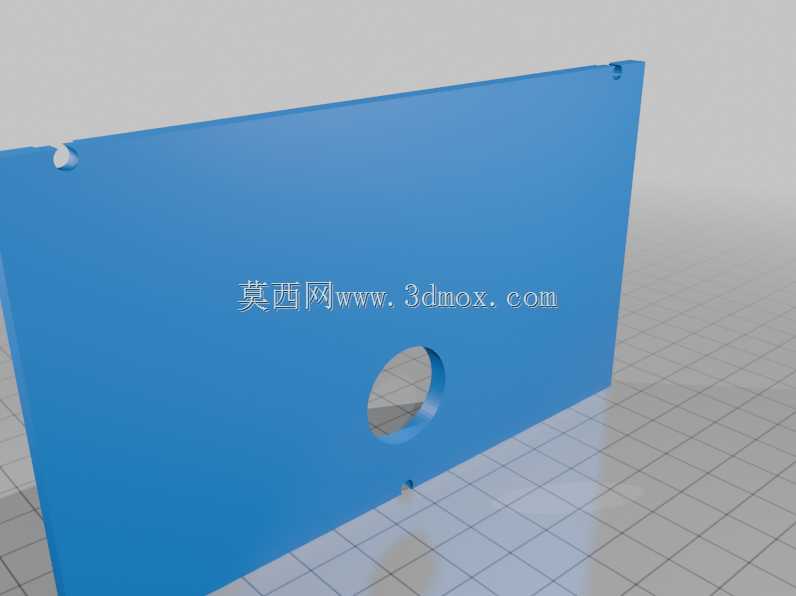

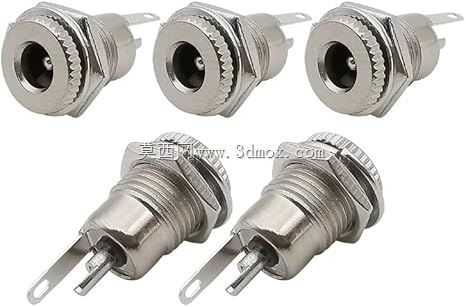

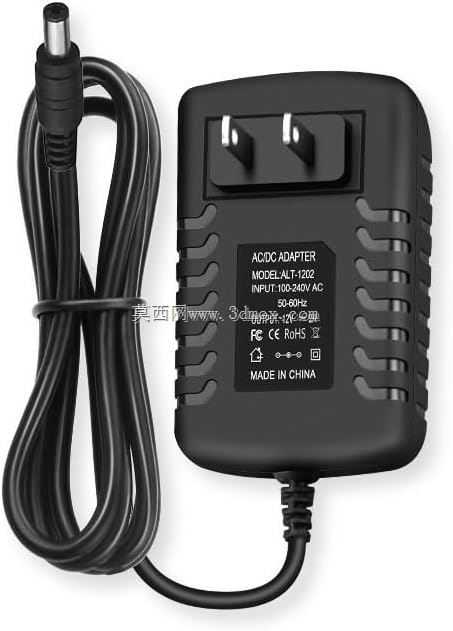

　　腔体后部预留了充电接口与总开关的开孔位置，用户可以根据自身需求选择内置锂电池或者外接直流电源供电，供电模块的安装位预留了通用的18650电池仓空间，也支持直接外接12V直流电源适配器供电，适配不同使用场景的供电需求。在结构细节处理上，外壳的拼接位置采用卡扣加少量螺丝的固定方式，既方便后期拆解维修更换元件，也能保证外壳拼接后的缝隙均匀，不会出现明显的拼接断层影响外观效果；扬声器面罩的窗格结构做了等比例的受力优化，每一根格栅的厚度都经过受力验算，日常擦拭或者轻微触碰不会出现格栅断裂的问题，整体结构的耐用性可以满足日常长期使用的需求。
