可调节角度偏置RIS瞄准安装座结构设计

　　在轻武器战术附件拓展领域，皮卡汀尼导轨（即1913标准导轨）作为通用接口已经成为行业事实标准，常规直装式瞄准附件往往占据导轨顶部主位置，在需要搭配主瞄准镜、同时兼顾备用近战瞄准或者战术照明、激光指示设备的场景下，偏置安装的结构就成为兼顾多设备协同的核心解决方案。这款偏置RIS安装座的核心设计目标，就是在不占用顶部主瞄准镜安装位的前提下，为辅助瞄准设备提供可靠的角度可调安装接口，解决多附件叠加时的视场遮挡、位置干涉问题。

　　从实际使用场景出发，这类偏置安装座主要适配突击步枪、精确射手步枪等制式枪械的侧方导轨安装位，射手在保持主瞄准镜对远距离目标观测的状态下，只需小幅偏转枪械，就能通过偏置安装的近战瞄准具完成近距离快速瞄准，不需要反复拆装主瞄准镜或者切换倍率，大幅提升多距离交战时的瞄准切换效率。设计过程中首先要解决的是安装基准的匹配问题，安装座的夹持结构完全遵循1913皮卡汀尼导轨的截面尺寸规范，夹持槽的宽度、定位凸台的尺寸公差控制在0.02mm以内，保证安装后不会出现横向旷量，同时快拆或者锁紧结构的压紧力经过校核，在常规射击振动工况下不会出现位移，保证瞄准零点的一致性。

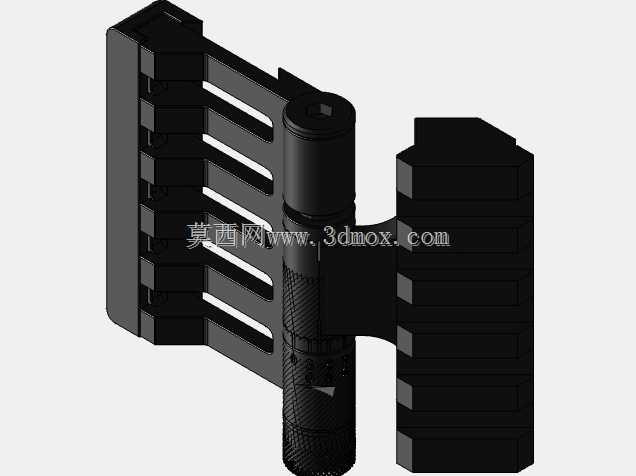

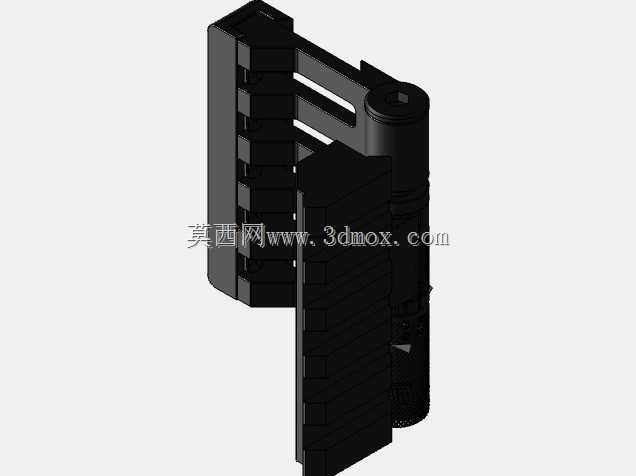

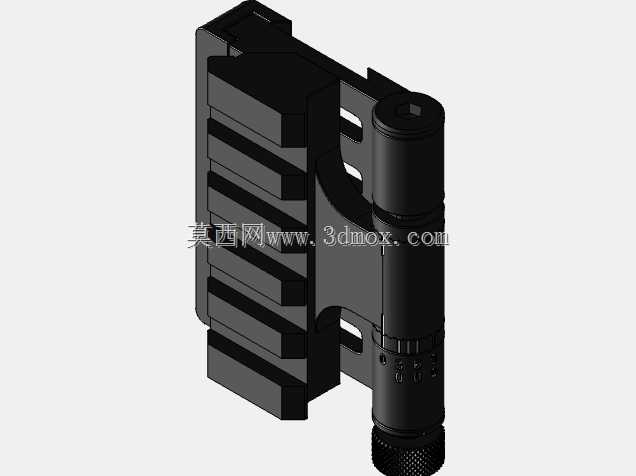

　　角度调节功能是这款安装座区别于固定偏置座的核心特性，设计时采用了齿盘啮合的角度定位结构，调节范围覆盖从30度到60度的常用偏置角度区间，每档调节有清晰的档位反馈，射手不需要额外工具就能快速调整偏置角度，适配不同射手的瞄准习惯、不同尺寸的瞄准设备安装需求。安装座的主体结构采用一体化铣削成型思路，在保证结构强度的前提下尽可能做减重挖槽设计，整体重量控制在轻量附件的合理区间，不会给枪械带来过多的额外负重，同时棱角位置都做了圆弧倒角处理，避免尖锐边角在战术操作时勾挂携行装具。

　　安装边界的设计上，这款安装座的夹持段长度适配2槽到3槽的标准导轨长度，不需要占用过长的导轨空间，给其他战术附件预留足够的安装位置；安装面的高度经过测算，保证安装瞄准设备后，瞄准线高度和机械瞄具、主瞄准镜的高度差在合理范围内，射手偏转瞄准的时候不会出现过大的视差偏移。结构的应力集中位置都做了加厚处理，尤其是角度调节的转轴位置、导轨夹持的受力位置，经过反复的受力仿真验证，在持续后坐冲击的工况下不会出现结构变形或者断裂。

　　从结构细节来看，安装座的附件安装面同样遵循标准RIS接口尺寸，可以兼容市面上绝大多数符合标准的红点瞄准镜、战术灯、激光指示器等附件，安装孔位的位置度公差严格控制，保证附件安装后不会出现倾斜。锁紧结构采用了隐蔽式的螺丝锁紧或者快拆扳手设计，不会突出于安装座主体轮廓，避免操作时误碰导致锁紧松脱。表面处理的设计预留了硬质氧化的工艺余量，既可以提升结构的耐磨抗腐蚀性能，也能减少射击时的反光暴露风险。

　　在实际选型适配的时候，结构设计人员需要重点关注安装座的偏置角度和自身枪械导轨布局的匹配性，如果护木侧方导轨长度较短，就要优先选择夹持段更短的规格，同时要确认安装后偏置的附件不会和弹匣、握把或者其他已安装附件出现运动干涉；如果是搭配大尺寸的瞄准设备，还要提前测算安装后设备的外轮廓是否会在据枪时干扰射手的动作。这款可调角度的设计刚好解决了固定偏置座角度无法适配不同使用习惯的痛点，不需要准备多个不同角度的安装座，只需要调整档位就能适配不同的附件安装需求，在战术附件拓展的场景下有很强的实用价值。
