家用手持便携吹风机外观结构设计

　　日常美发护理场景中，手持吹风机是普及率极高的个护小家电，不管是家庭日常干发、美发沙龙造型作业，还是酒店客房配套、差旅便携使用，都能见到这类设备的身影。不同于工业级吹风设备，家用手持吹风机的设计核心需要在握持舒适度、出风效率、操作便捷性、外观质感之间找到平衡，不能单纯追求风压风速而忽略长时间握持的负重感受，也不能过度轻量化导致内部风道、发热组件排布受限影响干发效率。

　　从结构设计逻辑来看，这款吹风机采用经典的手枪式握持布局，风筒主体与手柄呈接近120度的夹角，这个角度是经过大量人体工学测试确定的，用户握持手柄时，手腕可以保持自然放松的状态，不需要刻意抬腕或者翻腕就能让风筒出风口对准发丝区域，长时间举持操作也不容易产生肌肉酸胀感。风筒部分采用流线型收窄设计，进风端直径略大于出风端，配合内部的导流风道结构，可以让电机吸入的气流在风筒内完成整流加速，从出风口送出时气流更集中，不会出现四散漏风的情况，既能够提升干发效率，也能减少气流紊流产生的工作噪音。

　　手柄部分的曲面设计完全贴合手掌握持的弧度，表面做了双色防滑处理，握持区域的材质摩擦力更高，即使手心沾有少量水汽也不会出现打滑脱手的情况。手柄上的功能按键排布在拇指自然触碰的位置，不需要调整握持姿势就能完成档位切换操作，按键的按压行程设计在1.2mm左右，按压反馈清晰，不会出现误触或者按动卡顿的问题。手柄尾部的电源线出线位置做了防弯折护套设计，护套采用多段阶梯式的软胶结构，可以承受上万次的弯折摆动，不会因为日常使用时的拉扯、弯折出现线芯断裂的问题，电源线长度预留了1.8米的常规使用长度，能够覆盖普通家庭卫生间插座到梳妆镜前的使用距离，不需要额外搭配插线板。

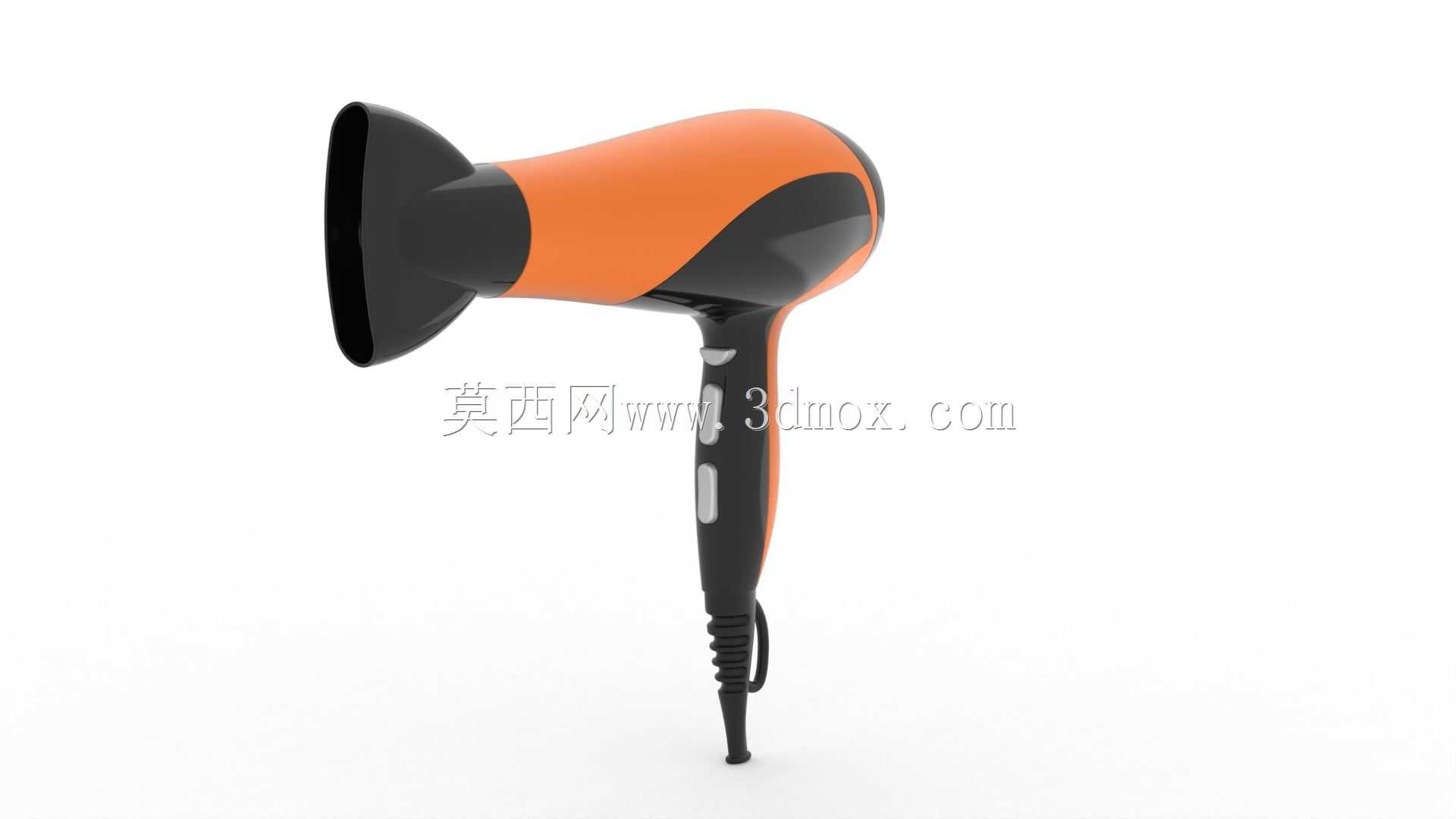

　　外观配色上采用橙黑撞色设计，风筒主体的橙色区域做了哑光磨砂处理，不容易残留指纹和使用划痕，黑色的出风口、手柄区域做了细微的咬花纹理，既提升了外观的层次感，也能在装配时掩盖部分合模线的痕迹，提升整体外观的精致度。出风口位置配置了可拆卸的集风嘴，集风嘴采用窄缝出风设计，安装后可以进一步压缩气流截面，适合做直发造型时的定向送风，拆卸后可以更换扩散风嘴，满足卷发造型时的大范围柔风送出需求，接口处采用卡扣式连接结构，拆装只需要旋转一定角度即可完成，连接牢固不会在使用过程中意外脱落。

　　从安装边界和尺寸参数来看，这款吹风机整机长度控制在220mm左右，风筒最大直径85mm，手柄长度120mm，整机裸重控制在480g以内，这个重量区间对于家用场景来说非常友好，即使是手臂力量较小的用户长时间使用也不会觉得累。内部结构排布上，发热组件设置在风筒靠近出风口的位置，电机组件设置在风筒尾部靠近进风网的位置，配重重心落在手柄与风筒的连接位置，握持时整机的重量平衡感更好，不会出现头重脚轻的情况。进风网采用细密的网格结构，网格孔径控制在1mm以内，可以阻挡发丝、灰尘进入风筒内部，同时不会阻碍进风效率，进风网同样支持可拆卸清理，长时间使用后可以拆下清理附着的毛絮，避免进风堵塞导致的电机过热问题。

　　在功能设计层面，这款吹风机配置了两档风速调节、三档温度调节，能够满足不同发质、不同造型需求的使用场景，常温档适合夏季使用或者定型时的冷风塑形，中温档适合日常干发，高温档适合厚重发质的快速干发，同时内置了过热保护装置，当风筒内部温度超过安全阈值时会自动切断加热电路，避免温度过高损伤发质或者引发安全隐患。风道内部的发热丝采用波浪形排布结构，发热面积更大，气流经过时可以均匀受热，送出的风温不会出现局部忽冷忽热的情况，配合电机的恒速控制，不管是哪个档位都能保持稳定的出风量，不会因为电压波动出现风速骤变的问题。

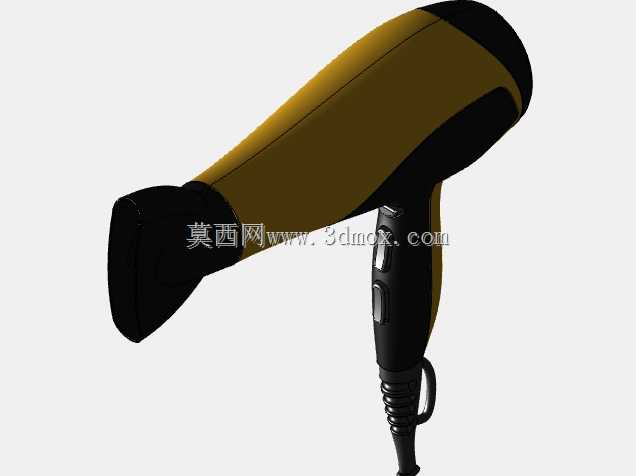

　　从三维建模的角度来看，这款模型的曲面过渡处理非常严谨，风筒与手柄的连接位置做了G2连续的曲面顺滑过渡，没有出现曲面褶皱、棱角突兀的问题，所有的装配止口、卡扣位置都预留了合理的装配公差，按键位置的开孔与按键零件的配合间隙控制在0.15mm以内，既不会出现按键卡滞，也不会有过大的缝隙影响外观。外观的分色线位置都设计在曲面的棱线位置，能够很好地掩盖装配产生的细微错位，提升量产时的装配良率，对于小家电结构设计从业者来说，这个模型的曲面处理、结构排布、人机工程设计都有很高的参考价值，可以作为手持类小家电设计的参考案例，学习其曲面构建逻辑、内部组件排布思路以及人机交互位置的设计方法。
