嵌入式双灶电磁加热烹饪盘结构设计

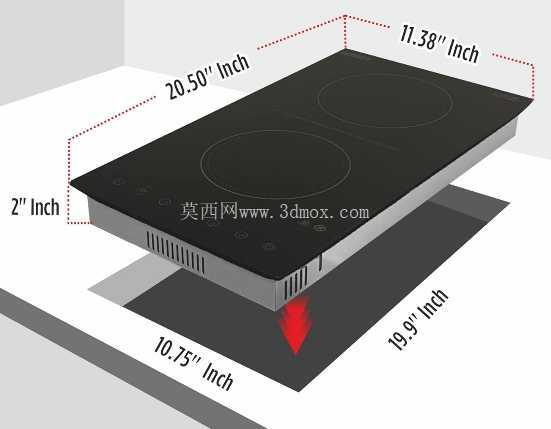

　　这款双灶电磁加热烹饪盘的三维结构，完全按照商用及家用嵌入式厨电的实际安装场景搭建，建模过程中优先考虑了台面孔位的适配逻辑，所有外轮廓尺寸均参考主流嵌入式厨柜的标准开孔模数设定，整机边缘做了12mm的承托翻边，安装时可直接搭在橱柜台面的开孔边沿，不需要额外加装固定支架，翻边下方预留了3mm的密封胶条安装槽，可嵌入常规规格的硅橡胶密封胶条，避免烹饪过程中溢出的汤汁渗入橱柜内部。

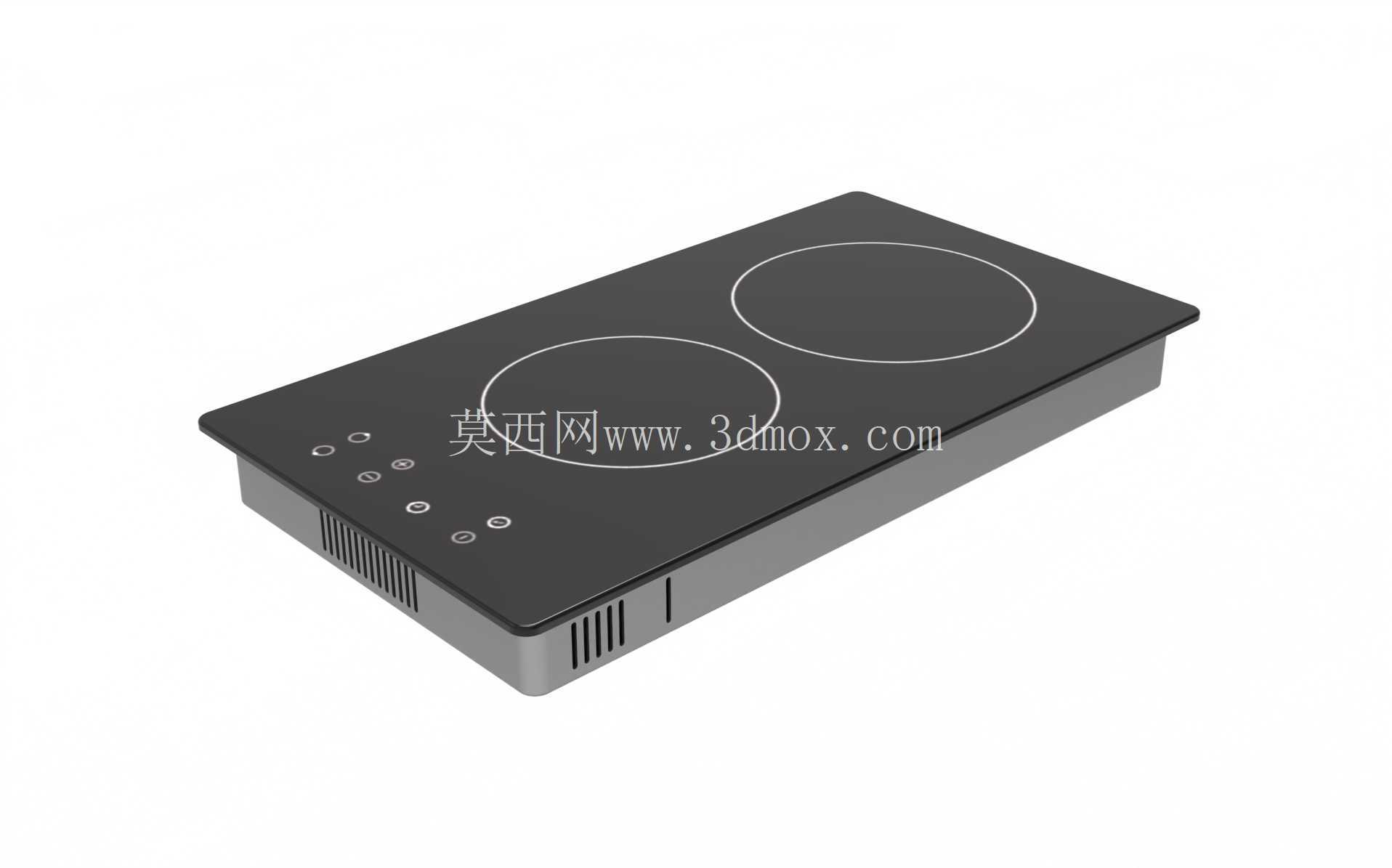

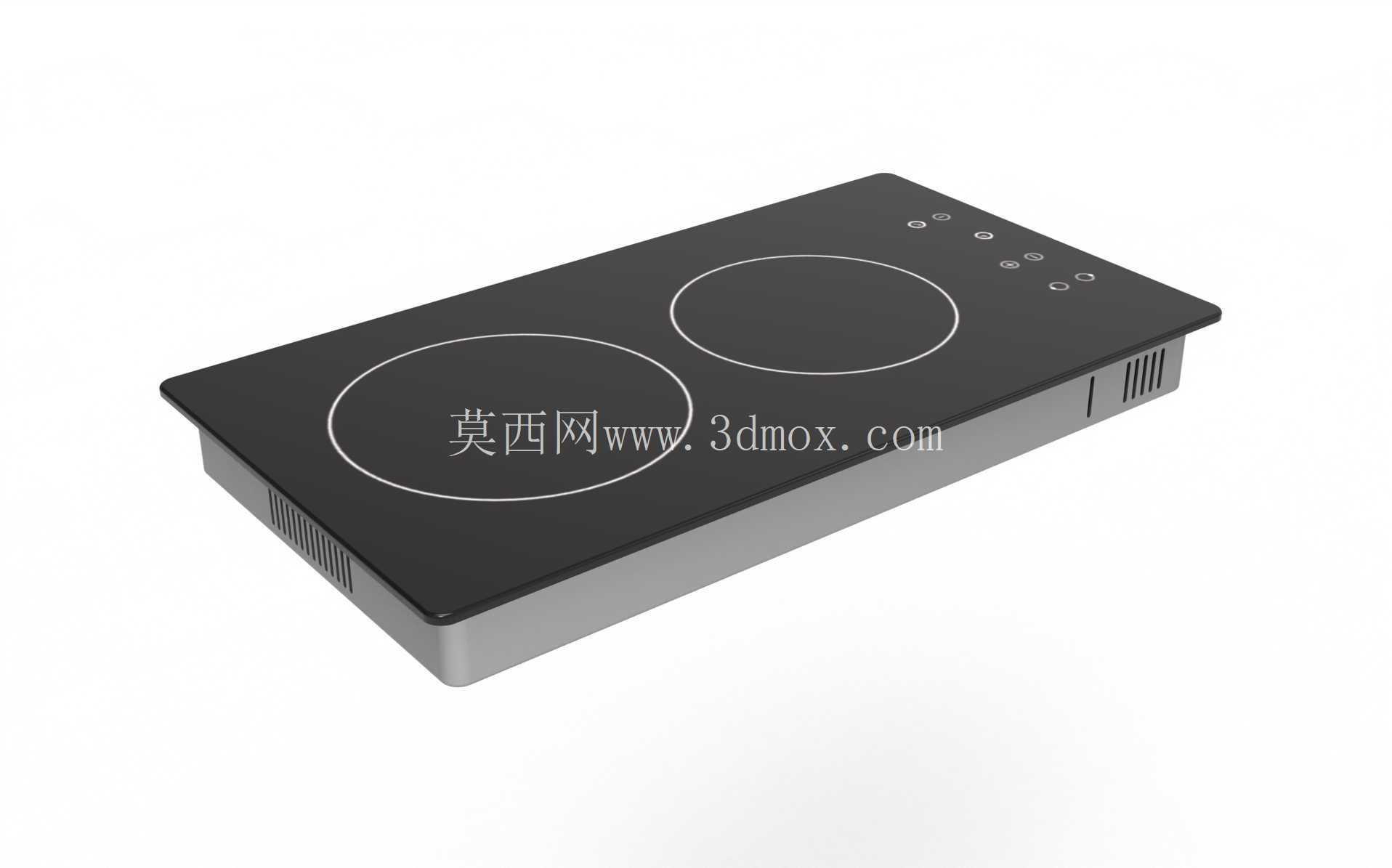

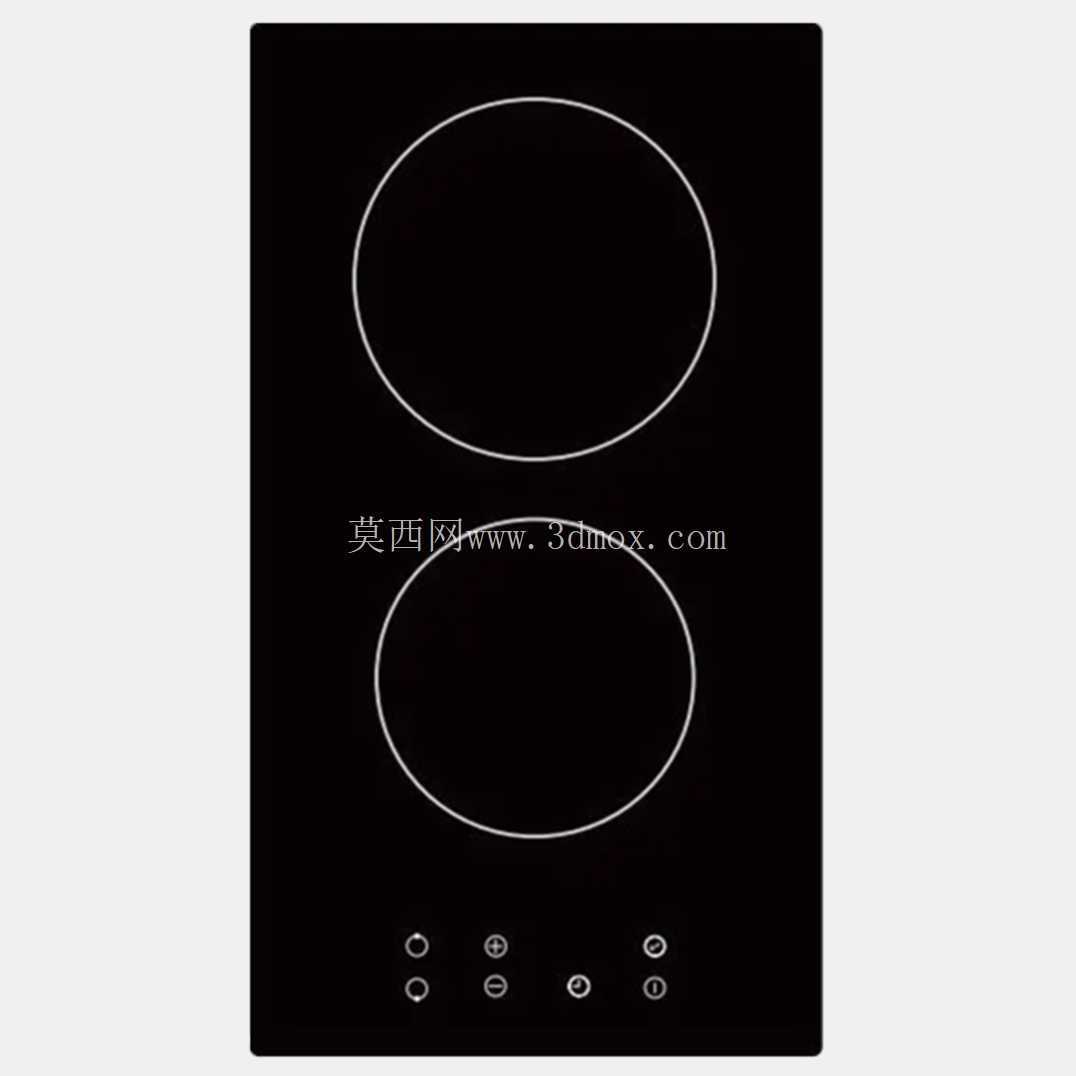

　　从功能布局来看，两个加热线圈的位置做了错位排布，靠前的加热区直径为180mm，适配12-20cm直径的常规锅具，靠后的加热区直径为220mm，可承载最大26cm直径的煎锅、汤锅，两个加热区的中心间距设定为230mm，日常使用时两个锅具并排摆放不会出现把手碰撞的问题，操作区集中布置在面板靠近用户的前侧边缘，六个触控按键分别对应两个灶头的开关、火力调节以及功能切换，按键区域做了内凹0.5mm的触感标识，即使用户湿手操作也能通过触感快速定位按键位置，不需要低头反复确认。

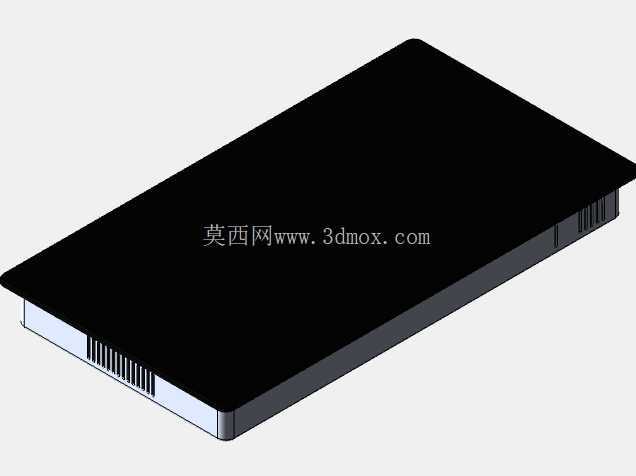

　　结构设计上，面板采用8mm厚度的微晶玻璃材质，建模时单独拆分了面板层与下方的塑料承托框架，框架与微晶玻璃的连接位预留了耐高温双面胶的粘贴厚度，同时在四个角位设置了隐藏式的卡扣结构，避免长期高温环境下胶层失效导致面板移位。机身主体的外壳采用0.8mm厚度的冷轧钢板折弯成型，侧面与底部的散热孔排布经过了通风路径优化，进风口集中布置在机身底部靠近前侧的位置，出风口设置在机身后侧与左右两侧的下部，形成下进上出的散热风道，内部线圈盘、控制板、散热风机的安装位都预留了对应的螺丝柱与定位筋，风机安装位做了2mm的减震胶垫安装间隙，可降低风机运行时的震动传递，减少整机工作时的共振噪音。

　　在实际应用场景中，这款烹饪盘既可以适配小户型家用厨房的嵌入式橱柜台面，也可用于单身公寓、快捷酒店的简易厨区，甚至能作为商用餐饮门店的补充加热工位使用。建模过程中对所有安装边界做了干涉检查，机身嵌入台面后的下部预留了150mm的净空空间，可容纳常规的接线端子与电源走线，电源进线孔设置在机身后侧的右下角位置，适配标准的16A单相电源接头，不需要额外改造供电线路。面板表面的加热区标识采用丝印层单独建模，标识线条距离加热区边缘5mm，既可以清晰提示用户锅具的放置范围，也不会因为长期锅具摩擦导致标识快速磨损。机身底部的四个角位设置了可调节的支撑脚，调节行程为10mm，可适配不同平整度的台面，避免安装后出现机身晃动的问题。

　　考虑到电磁加热设备的电磁屏蔽需求，机身内部在线圈盘的下方设置了整体式的导磁条安装槽，导磁条可将线圈产生的向下辐射的磁力线收拢，避免磁力线穿透机身下方的橱柜金属部件产生感应发热，同时也能提升加热线圈的能量利用效率。控制板的安装位设置在机身前侧按键的正下方，与线圈盘之间预留了20mm的隔热间隙，并且在控制板与线圈盘之间设置了隔热板安装槽，可插入云母隔热板阻隔线圈盘工作时产生的辐射热，避免高温影响控制板上电子元件的使用寿命。所有内部走线的卡槽都沿着机身内侧的筋位布置，走线位置远离高温的线圈区域，同时预留了线卡的安装位，可将线束牢牢固定，避免运输或使用过程中线束移位碰到高温部件出现绝缘层老化的问题。
