工业生产用无动力辊道输送设备结构

　　在车间物料转运、包装线工序衔接、仓储出入库分拣、电商包裹分拣、家电组装线工位传递这类场景里，无动力滚筒输送设备是出现频率极高的单元级输送载体，不需要额外配置驱动源，完全依靠物料自身重力或者作业人员的推送力完成物料位移，相比带式输送机，它的承载冗余量更大，对硬质平底包装物、金属工件、工装托盘的适配性更强，日常维护仅需定期检查滚筒转动灵活性、支脚水平度即可，运维成本远低于动力类输送设备。

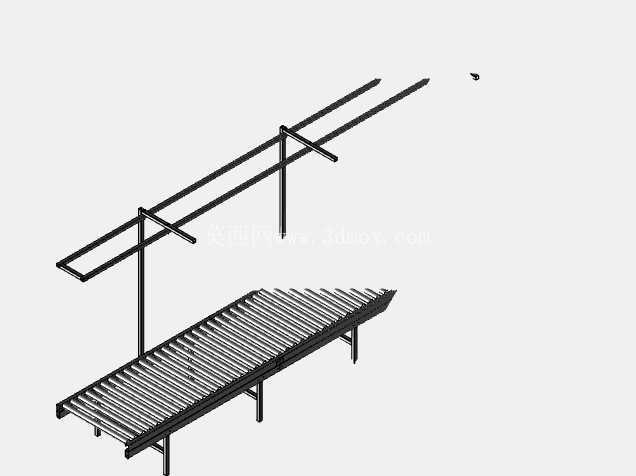

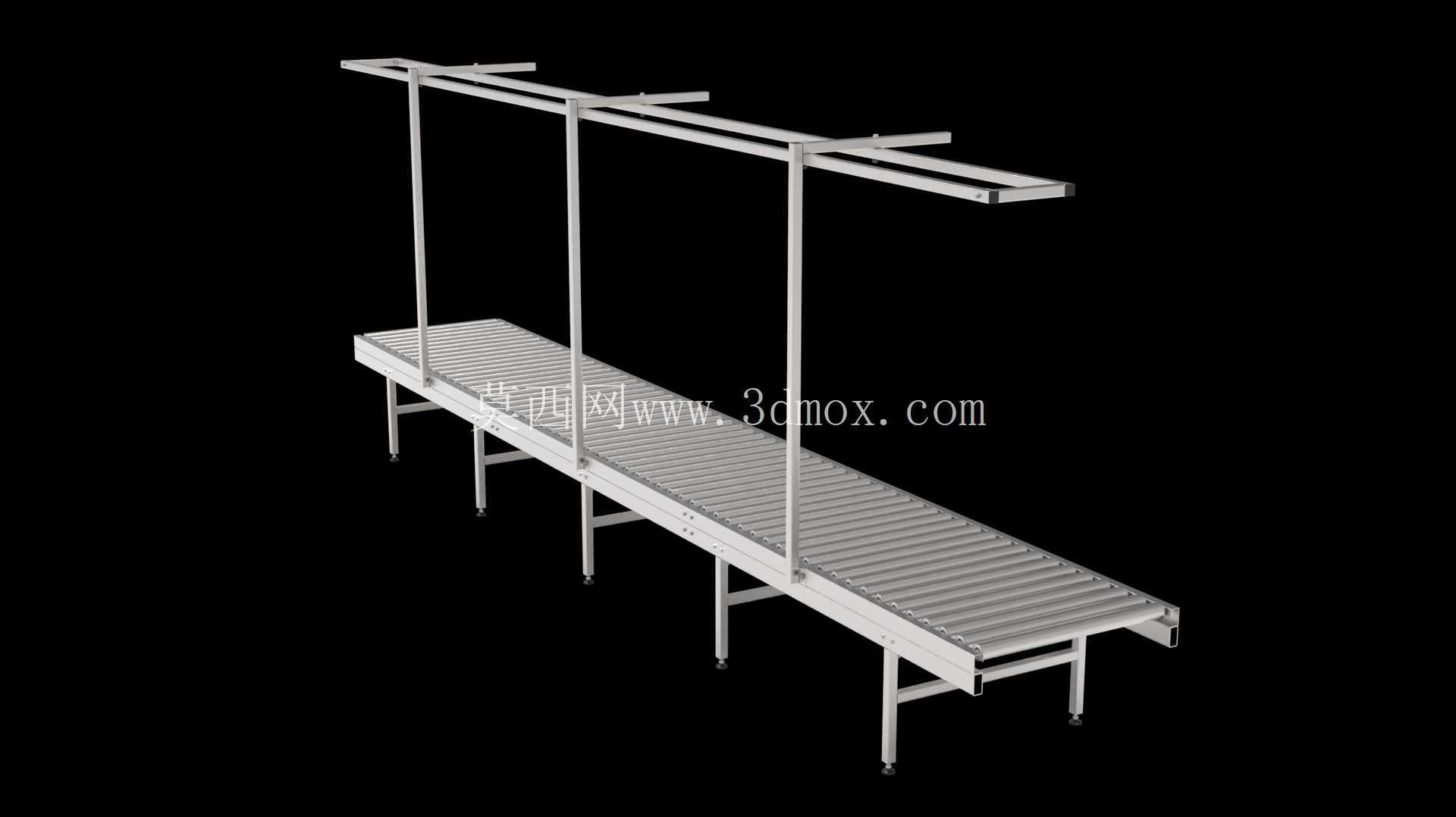

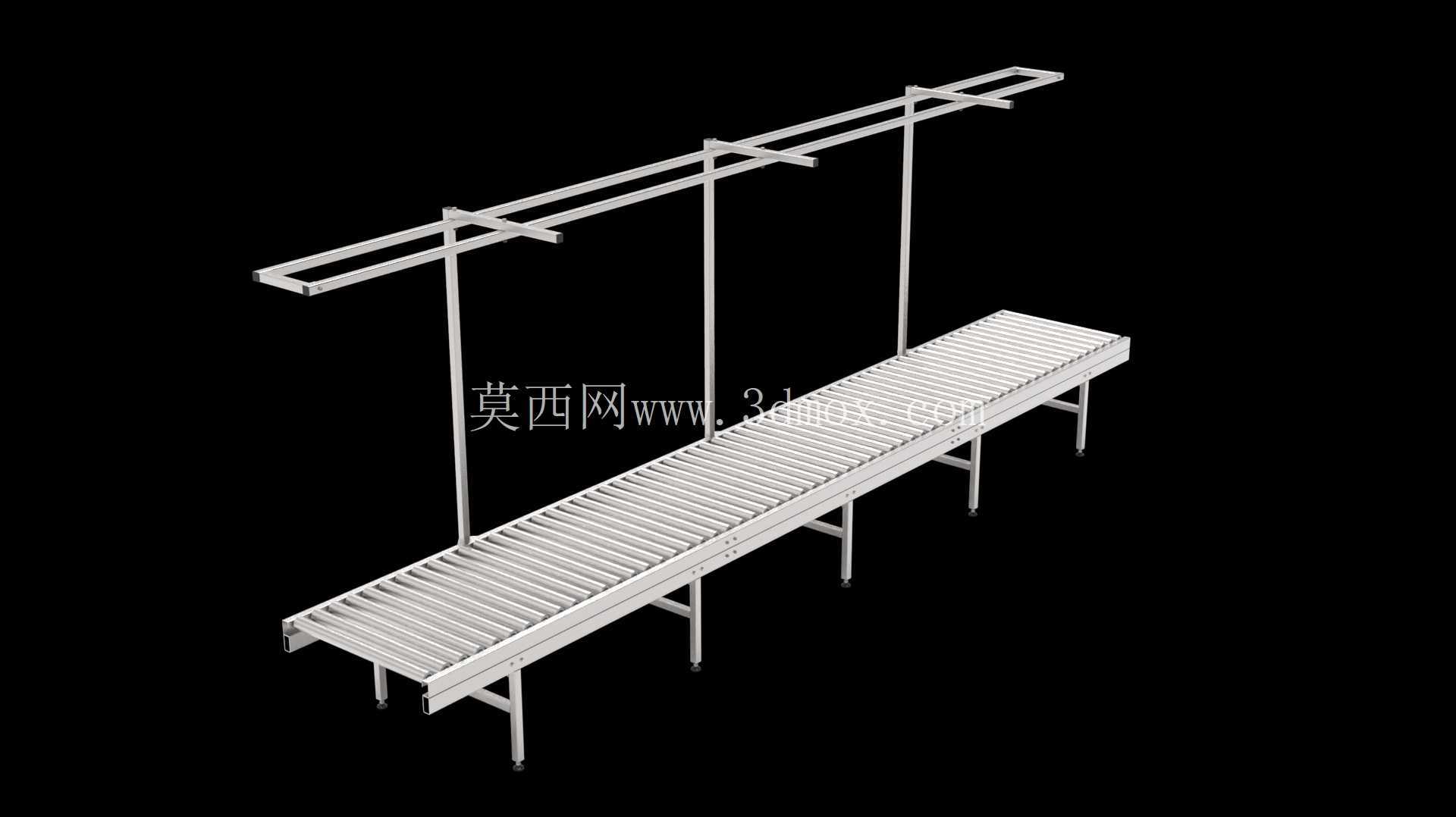

　　这套辊道结构的主体框架采用标准矩形工业铝型材或者碳钢方管组焊成型，框架两侧的横梁承担所有滚筒的安装定位载荷，横梁上按照统一节距冲压出滚筒轴的安装卡槽，不需要额外设计复杂的轴承座安装位，滚筒两端的光轴直接卡入卡槽后用端盖或者弹性挡圈限位，装配效率很高，后期如果某根滚筒出现磨损卡滞，只需要撬开对应端盖就能直接更换滚筒，不需要拆解整段机架，非常适合连续生产的车间做快速运维。

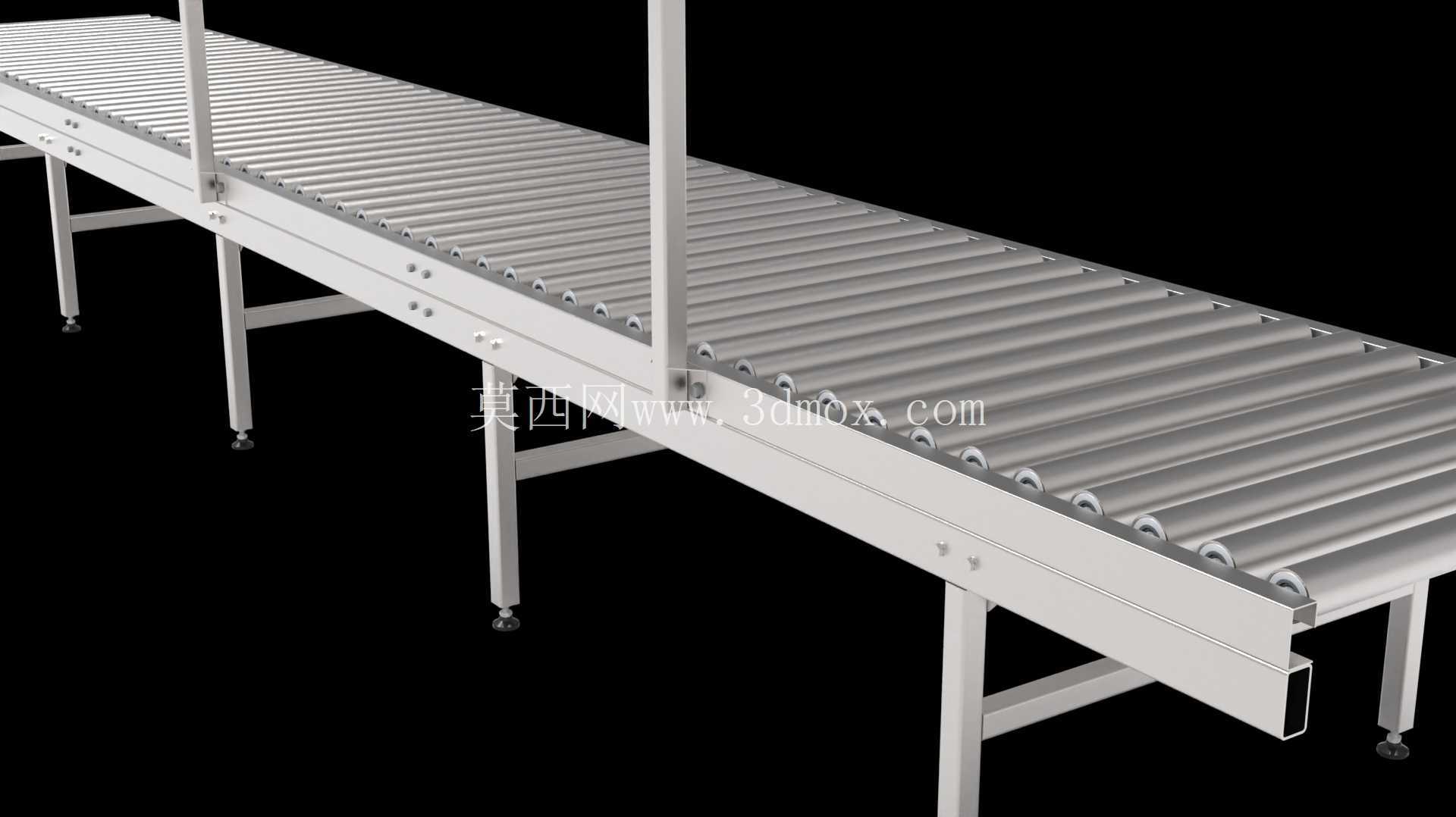

　　滚筒部分采用壁厚均匀的精密无缝钢管加工，两端压入深沟球轴承后穿入固定光轴，滚筒表面做镀锌或者硬质阳极氧化处理，既可以避免长期使用出现锈蚀污染输送物料，也能降低滚筒表面与物料接触面的摩擦阻力，推送物料时不会出现卡顿、刮伤工件底面的问题。滚筒的安装节距是设计时需要重点核算的参数，必须保证输送的最小尺寸工件或者托盘至少同时接触三根以上滚筒，避免工件卡在两根滚筒的间隙里，常规用于周转箱输送的场景下，滚筒节距一般设置在50mm到120mm区间，针对重型工件输送的场景，会适当加大滚筒壁厚、缩小滚筒节距，同时在框架下方增加横向加强筋，避免长期重载出现框架下挠变形。

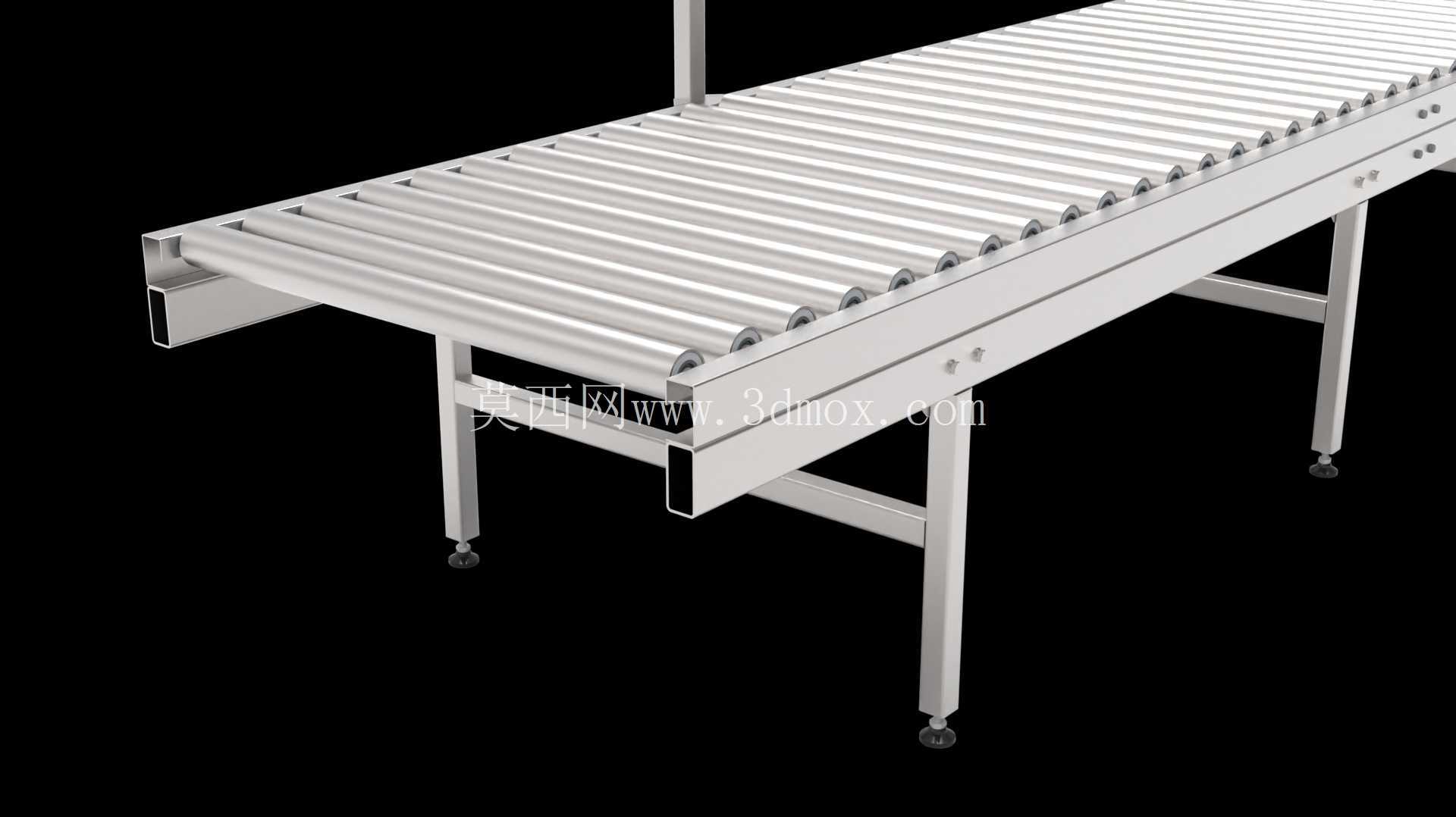

　　支脚部分采用可调节高度的脚杯结构，每个支脚的调节行程一般预留50mm到100mm的余量，安装时可以根据车间地面的实际平整度调整每个支脚的高度，保证整段辊道的水平度误差控制在每米1mm以内，避免物料在辊道上出现自行滑移、跑偏的问题。如果是多段辊道拼接使用，相邻两段机架的对接位置需要设置过渡连接板，保证对接处的滚筒间隙小于最小输送工件的底面尺寸，同时对齐两段辊道的输送面高度，避免工件经过对接位置时出现卡滞、颠簸。

　　从安装边界来看，这类标准段辊道的宽度一般根据输送物料的最大宽度预留100mm到150mm的双侧余量，比如常规600mm宽度的周转箱，对应辊道的有效输送宽度设置为750mm到800mm即可，既不会因为宽度过窄导致物料容易剐蹭侧梁，也不会因为宽度过大造成材料浪费。辊道的整体高度一般匹配作业人员的操作高度，或者对接前后端生产设备的进出料口高度，常规站立作业场景下，输送面高度设置在750mm到850mm区间，符合人体工程学要求，作业人员推送物料时不需要过度弯腰或者抬臂。

　　设计这类辊道结构时，还需要提前考虑后续的功能拓展需求，比如框架侧梁上预留标准T型槽或者安装孔位，后期可以根据生产需求加装侧边导向条、阻挡器、扫码枪安装支架、计数传感器等附件，不需要重新加工机架。如果输送的物料有防静电要求，还可以在滚筒轴与机架之间加装导电片，将辊道表面的静电通过支脚导入地面，避免静电损坏电子类工件。针对有坡度的重力式输送场景，需要根据物料的自重、底面摩擦系数核算辊道的倾斜角度，一般倾斜角度控制在3度到7度之间，既能保证物料靠自重顺畅下滑，也不会因为坡度过大导致物料下滑速度过快出现碰撞损伤。
